Robopipa - Расходомер пива своими руками (robopipa.cz).....

Robopipa — это усовершенствованный проект интеллектуального расходомера, сделанный своими руками, предназначенный для мониторинга пивных кранов, но он в равной степени способен отслеживать потребление воды в фургонах или домах. Хотите ли вы точно знать, сколько пива осталось в вашем бочонке, или следить за резервуаром для воды в дороге, Robopipa поможет вам.

Проект построен на платформе ESP32, предлагающей высокую производительность и отличные возможности подключения.

Ключевые особенности:

Отслеживание в реальном времени: точное измерение расхода с помощью стандартных датчиков расхода.

Запись в базу данных: ведите историю вашего потребления.

Встроенный веб-сервер: доступ к вашим данным и настройкам напрямую через браузер на любом устройстве.

Интеграция MQTT: идеально подходит для Home Assistant и других систем умного дома.

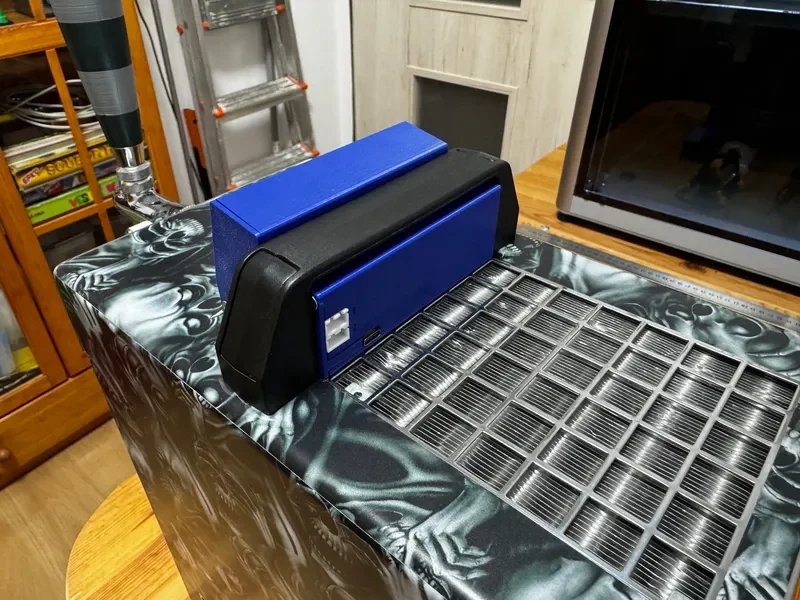

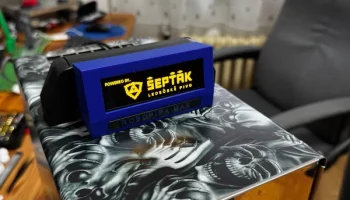

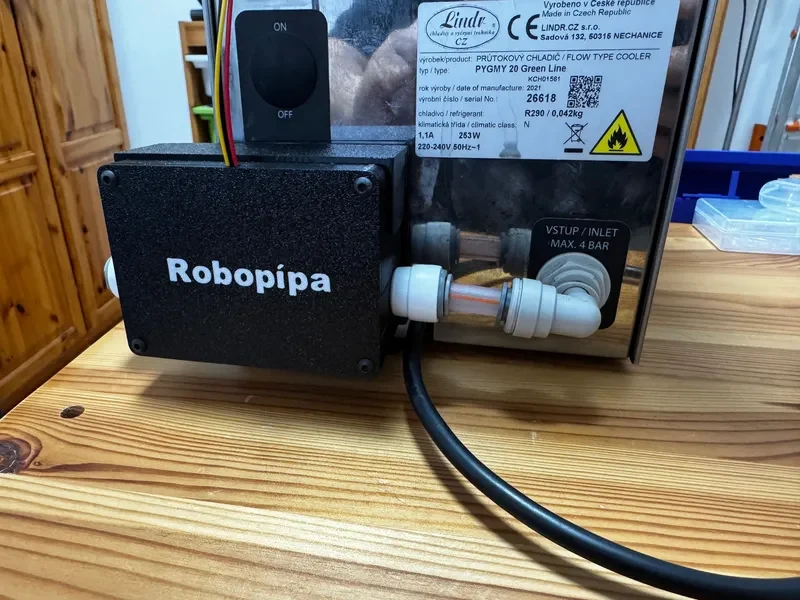

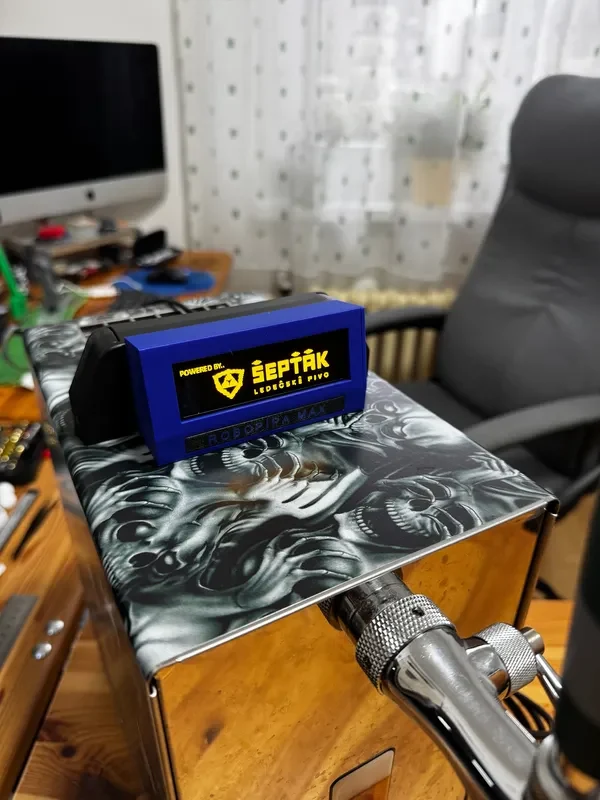

Универсальное использование: идеально подходит для систем охлаждения пива (кегераторов), пивных или резервуаров для воды в фургонах/домах.

Техническая информация:

Контроллер: ESP32 (Wi-Fi/Bluetooth)

Прошивка: Легко настроить и прошить.

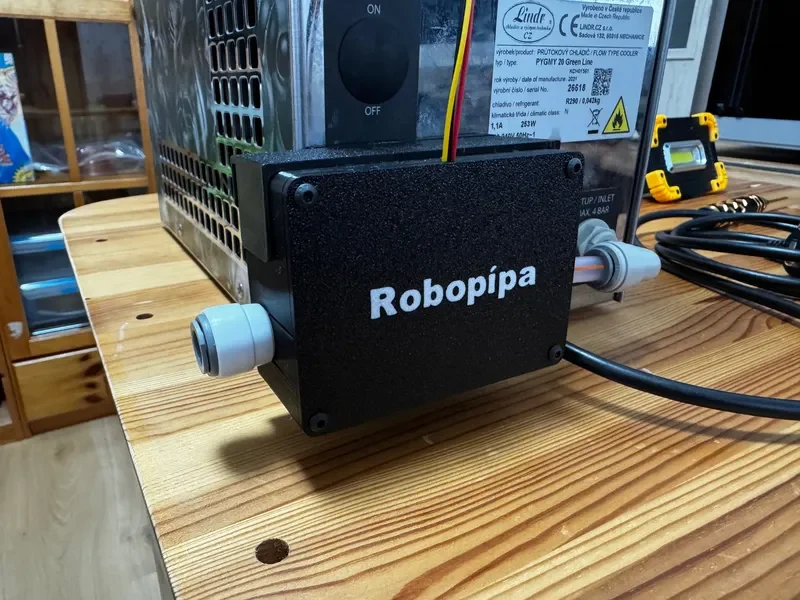

Детали, напечатанные на 3D-принтере: прочные корпуса для электроники и датчиков, предназначенные для простой сборки.

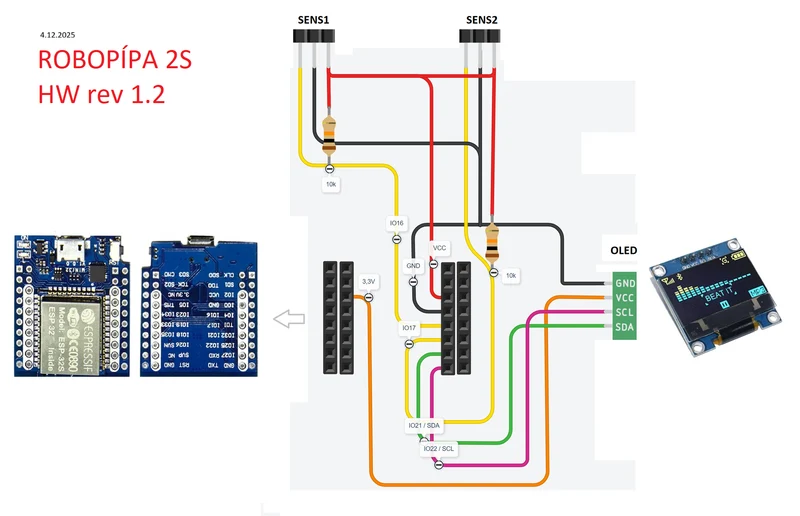

Спецификация материалов (BOM)

1x ESP32 WROOM MINI (мини-комплект Live/мини-комплект D1)

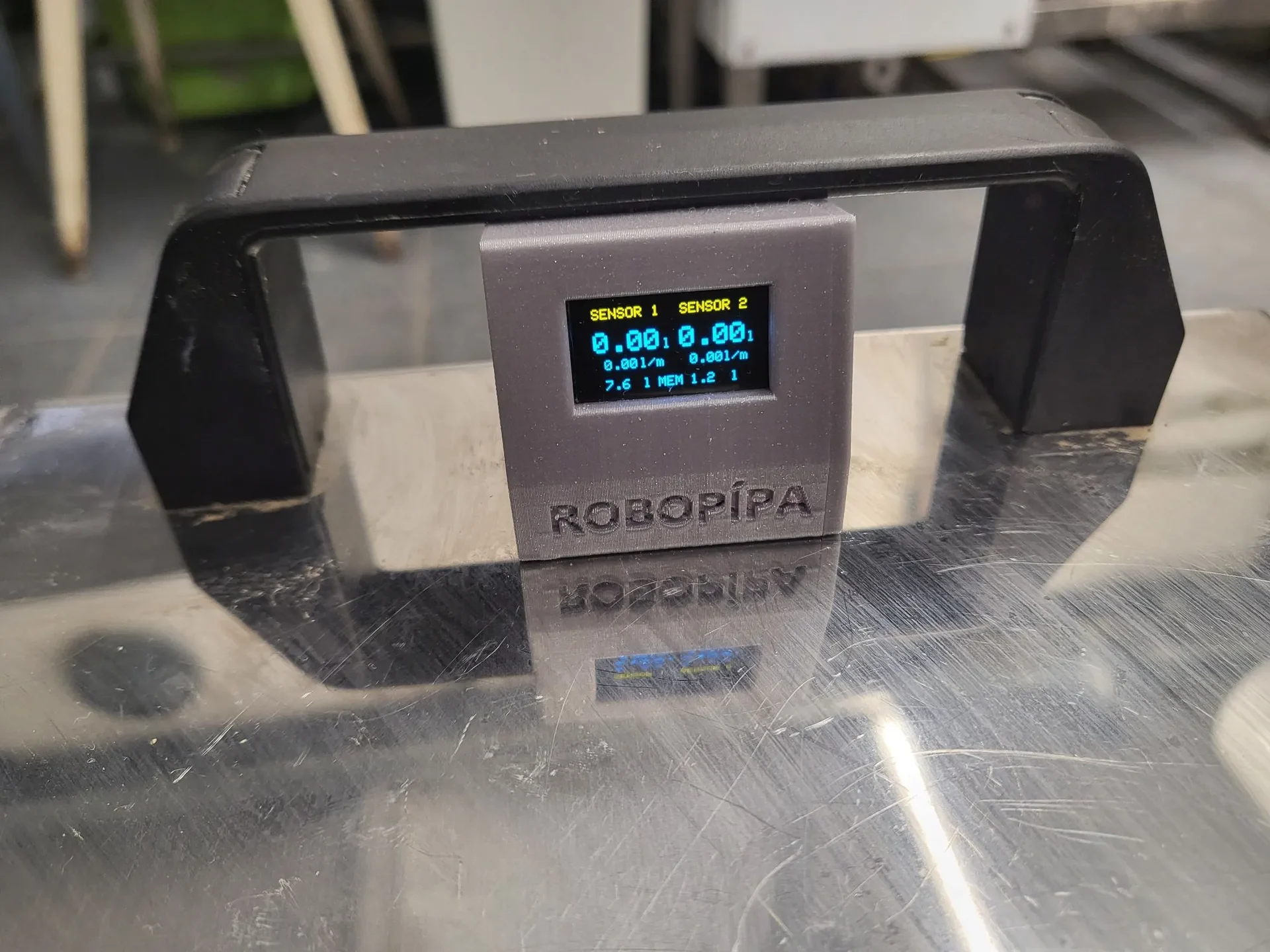

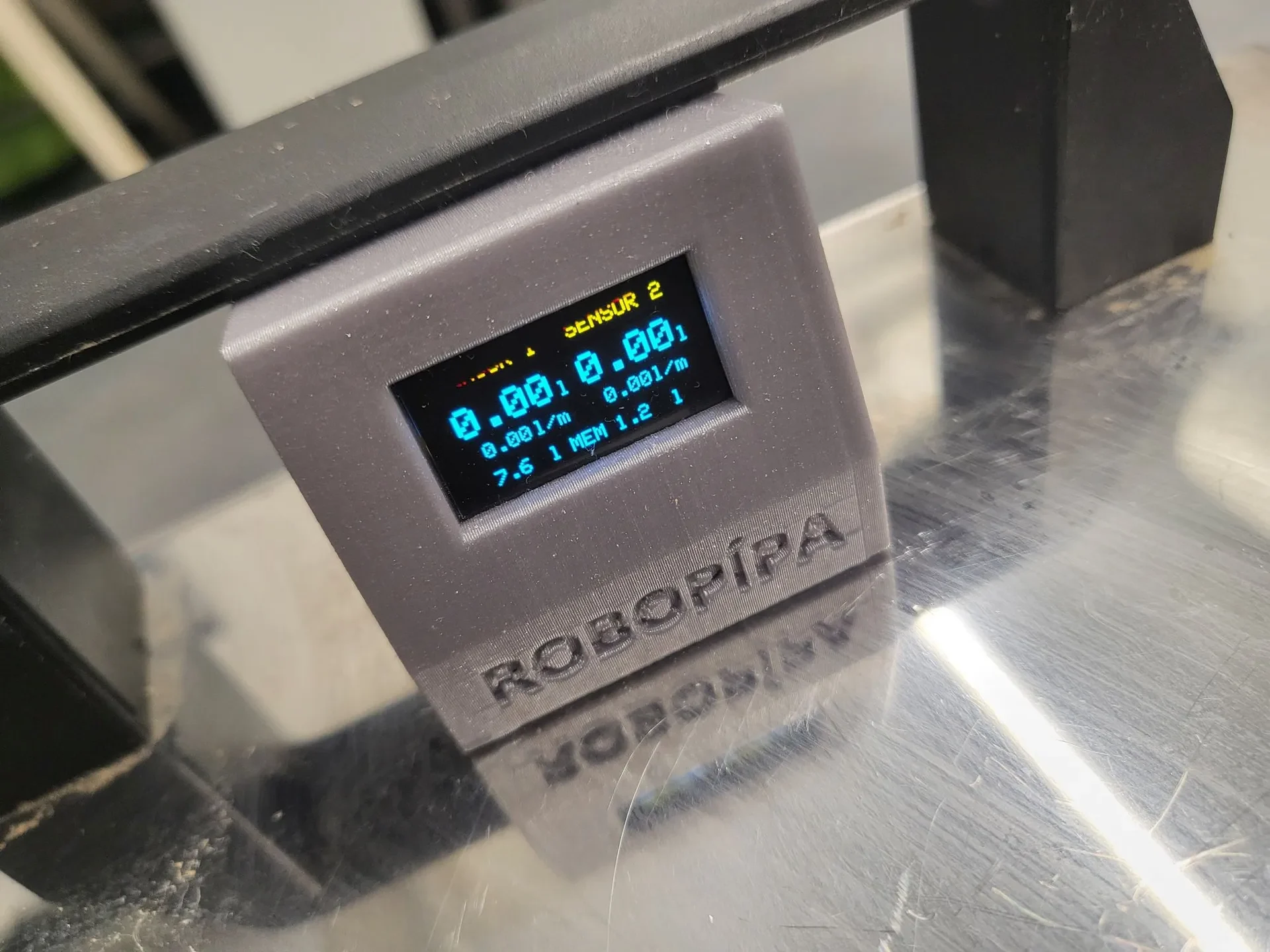

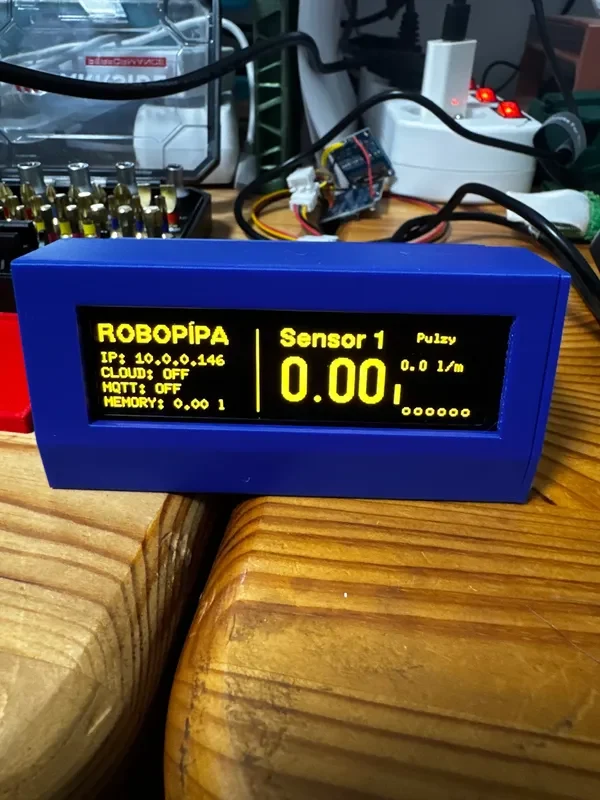

1x OLED-дисплей 0,96 дюйма (I2C — адрес 0x78)

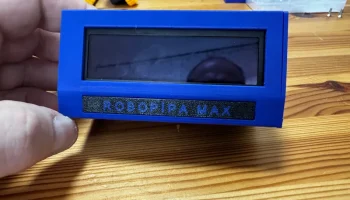

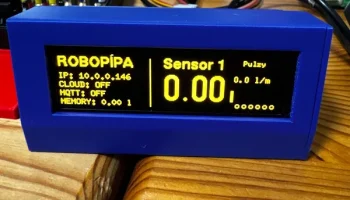

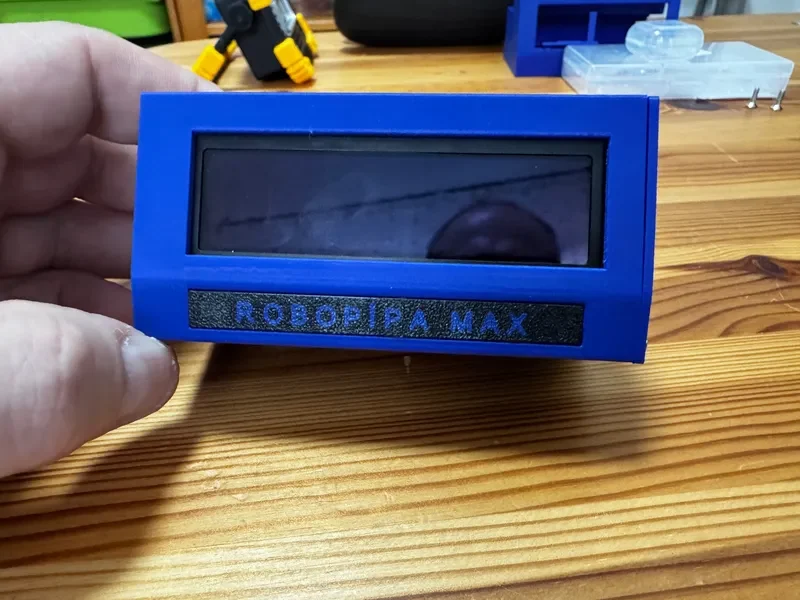

Альтернатива для версии MAX: SH1106/SSD1322 (проверьте версию вашей конкретной сборки)

1-2 датчика потока

Вариант А: YF-S301 (Тип турбины, ошибка ~3%)

Вариант Б: RB-OW-01 (объемный тип, погрешность < 1 %).

2 разъема — XH2.54, 3-контактный штекер (хорошо покупать гнездо, а также для удлинительных кабелей)

2 резистора по 10 кОм (или 1 резисторная матрица для более чистой установки печатной платы и проводки)

1x 3D-печатные детали (корпус + крышка)

Крепежные детали M3 (винты и термофиксированные резьбовые вставки)

Дополнительно: подставка и неодимовые магниты (3x6x2 мм + 3x6x3 мм)

Инструкц��и и исходный код:

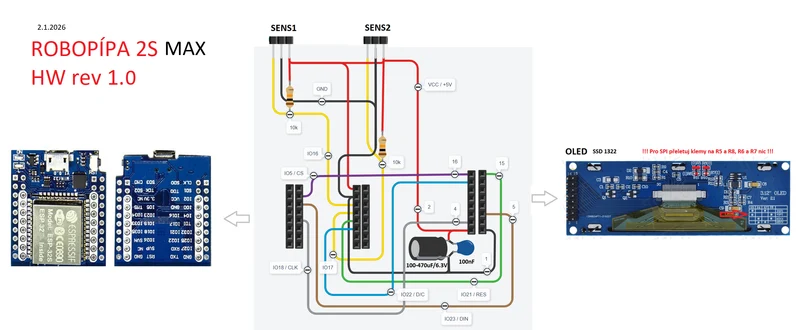

Полное руководство по сборке, электрические схемы и последнюю версию прошивки можно найти на официальном сайте: robopipa.cz (доступна информация на чешском и английском языках).
