Угловая направляющая/защита для стойки для слэклайна свои..

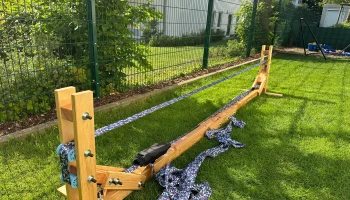

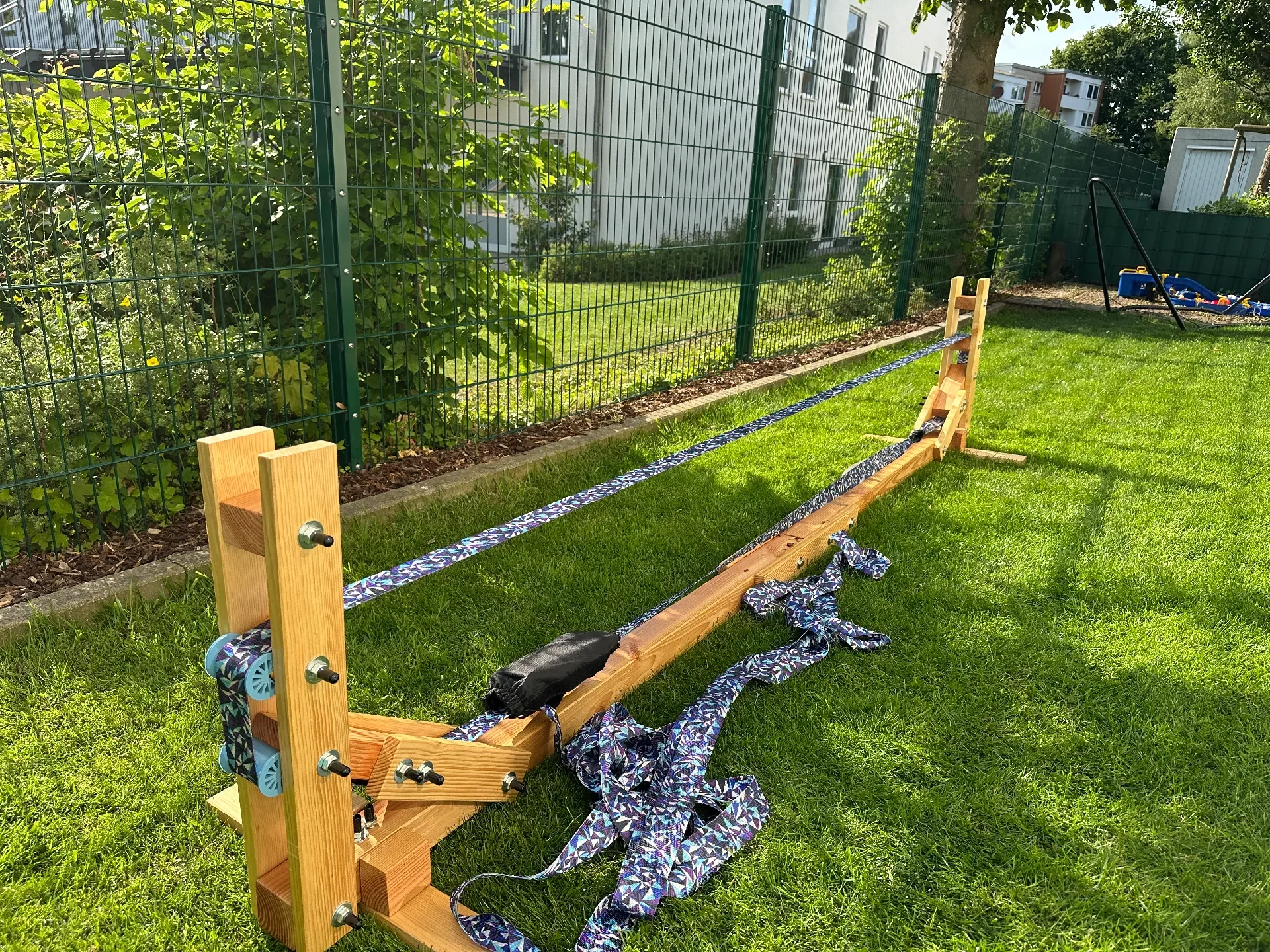

Жена для нашей дочери построила деревянную раму для слэклайна по картинкам из Интернета. Чтобы лучше направлять стропу по краям и создавать немного больший радиус изгиба, я разработал эти защитные кромки.

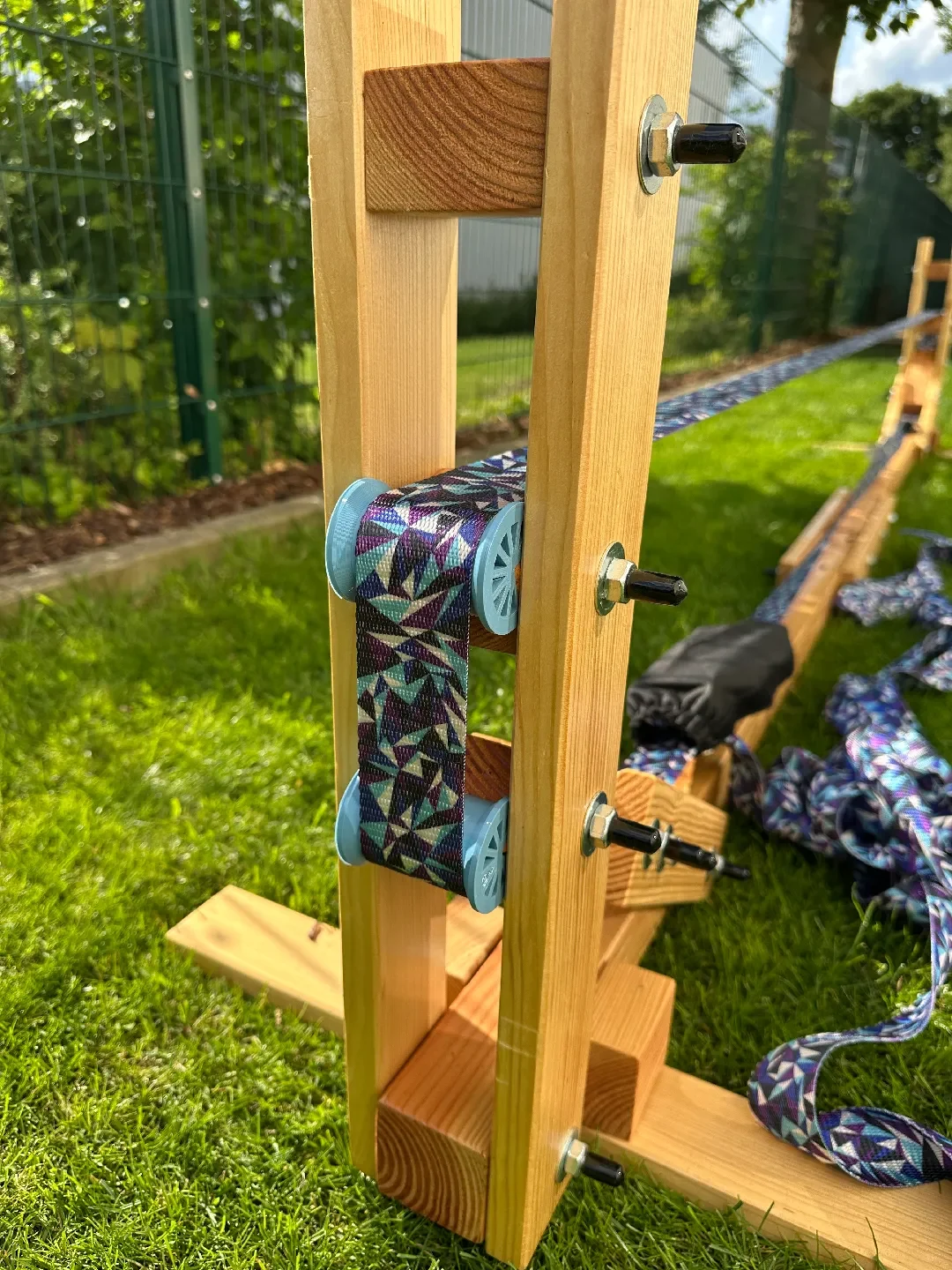

Они устанавливаются непосредственно на стропы шириной до 52 мм. Конструктивная ширина в стойке 69 мм, контактная поверхность 20 мм. Однако при необходимости эти параметры можно легко настроить в модели FreeCAD.

Я создал две конструкции: одну полностью без спиц, что позволяет настраивать плотность заполнения и рисунок, а другую со «спицами» для обеспечения целевого распределения нагрузки. Спицы достаточно толстые, поэтому при печати соплом 0,4 мм они печатаются сплошными, если слайсер установлен на 4 периметра.

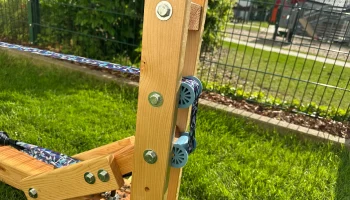

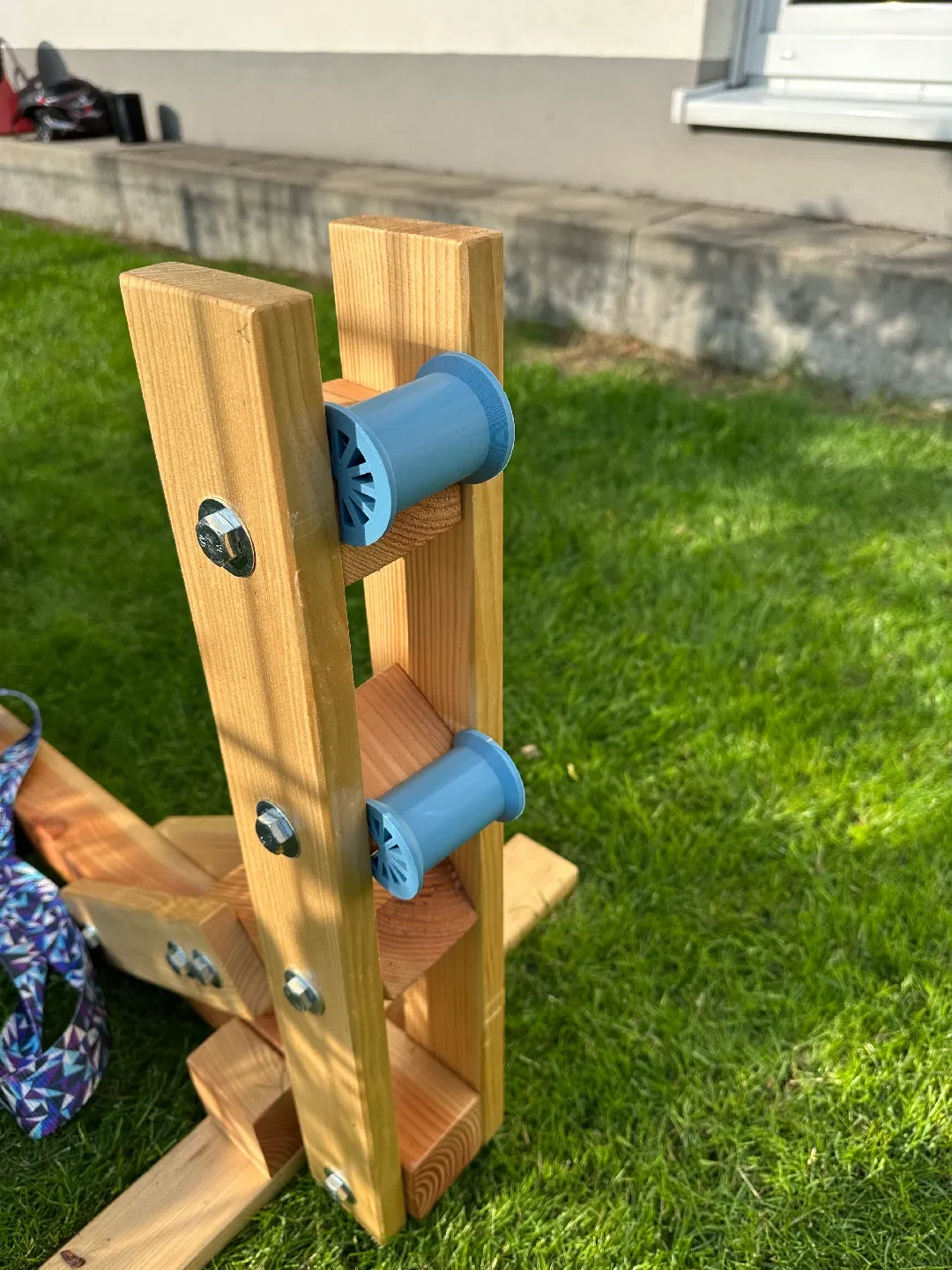

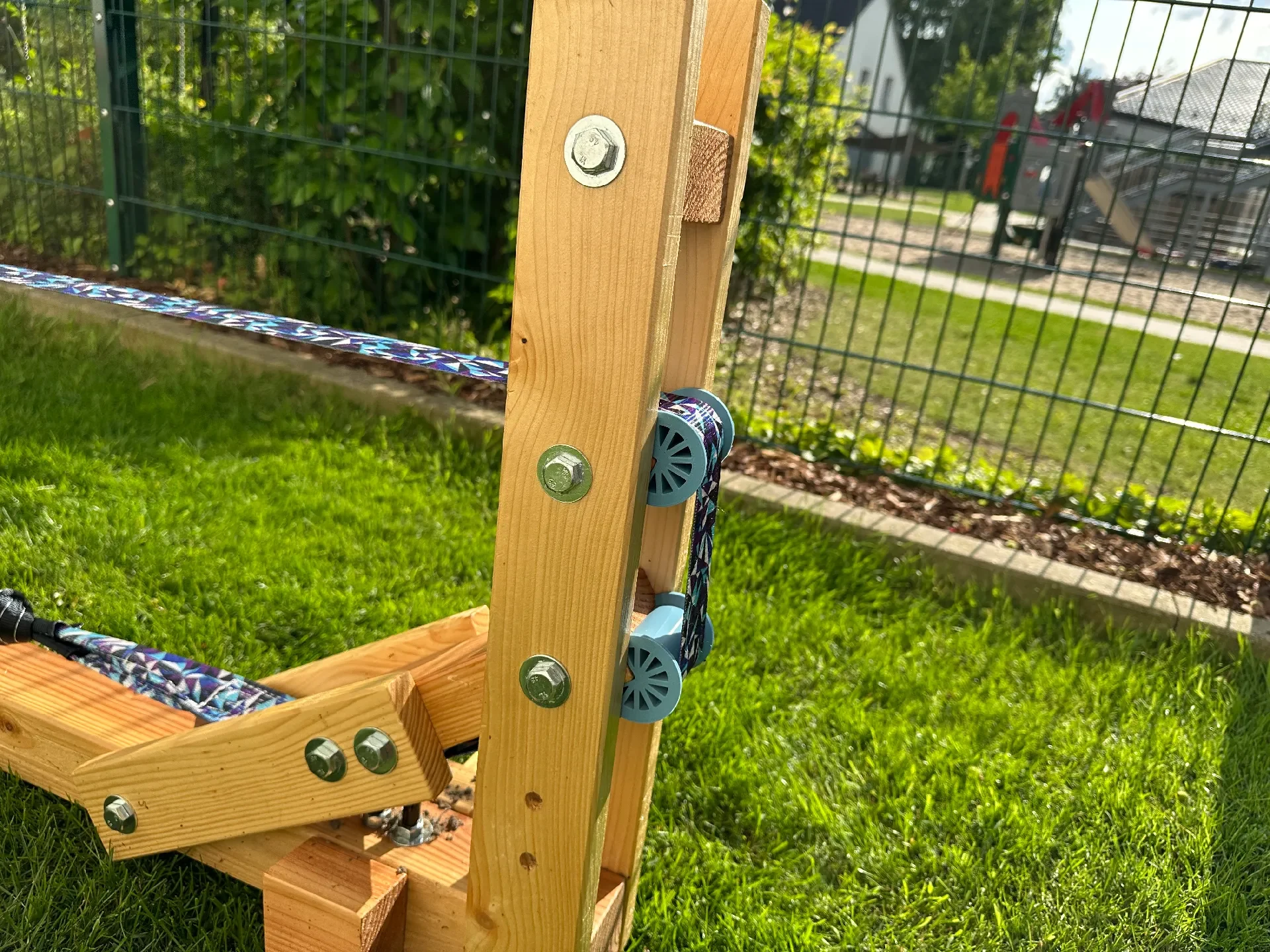

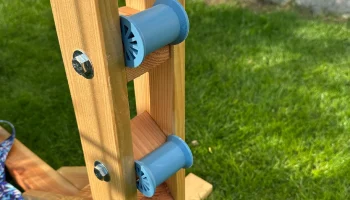

Для печати с использованием версии со спицами, которая также показана на изображениях, я использовал сопло 0,4 мм, высоту слоя 0,25 мм, заполнение 15% и только 2 периметра (принтер: PRUSA Core ONE, STRUCTURAL Profile). Материал: PETG. В моем случае напечатанные детали были достаточно стабильными для применения. Однако при необходимости деталь можно напечатать еще более надежно, используя конфигурацию, описанную выше.

Веселиться!
