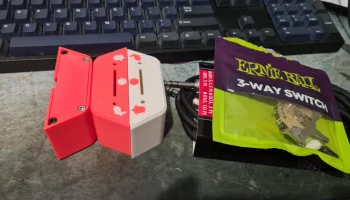

Выключатель полумесяца своими руками на липучке........

Загружаю модель, которую сделал для приятеля. Это была моя первая модель, которую я сделал в CAD, поэтому, возможно, она выглядит не лучшим образом. Разделите файл .3mf в слайсере и распечатайте.

Поскольку это было для друга, я могу написать, какие компоненты использовались для проверки соответствия, поэтому я не уверен, как они называются, это то, что, по его словам, требовалось:

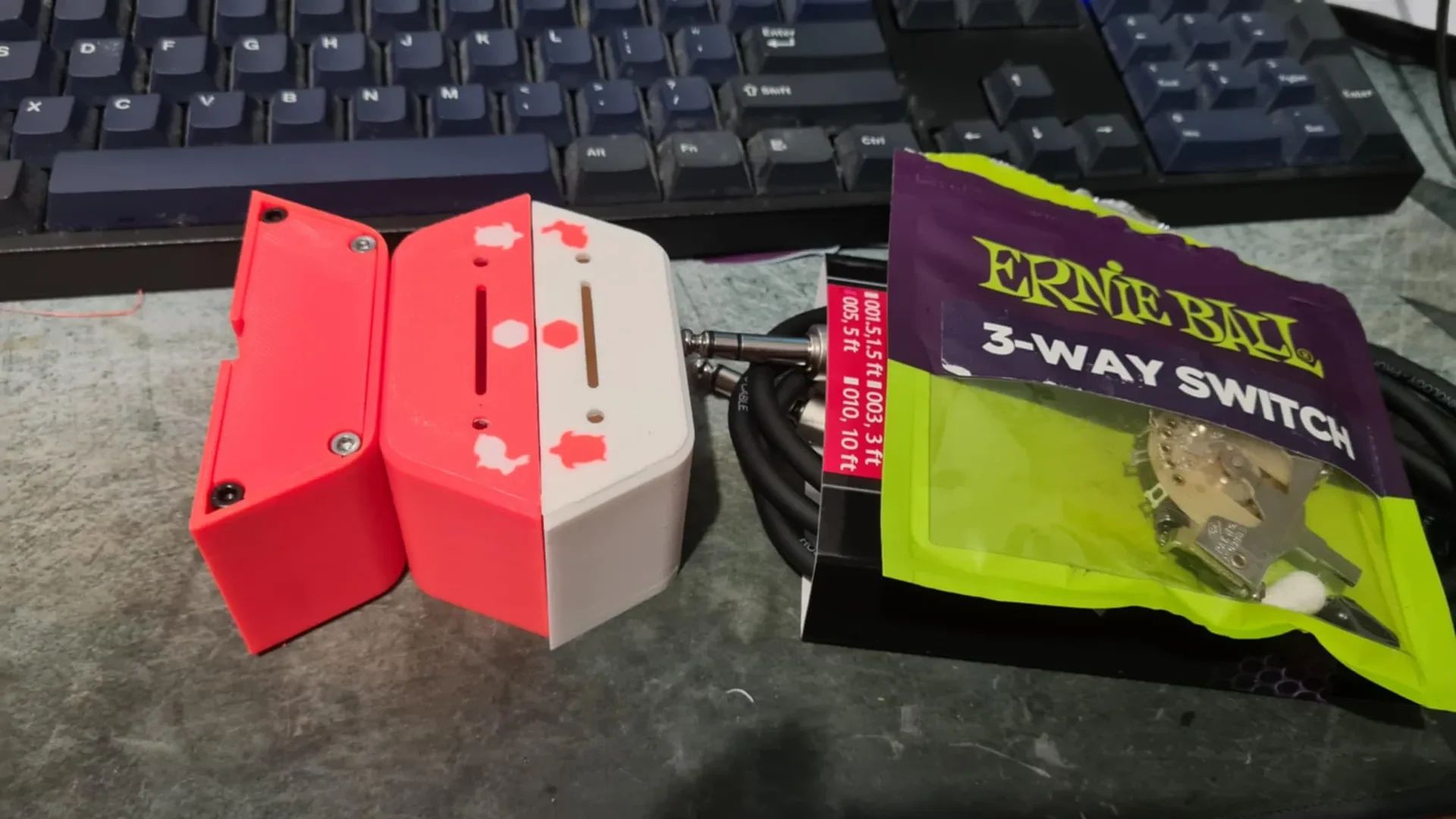

Ernie Ball 6371 3-позиционный переключатель

Не уверен насчет кабелей, которые он к нему припаивал, но он сказал, что зашел на форумы nord и поискал в Интернете, пайка и установка должны быть аналогичны.

Требования к оборудованию:

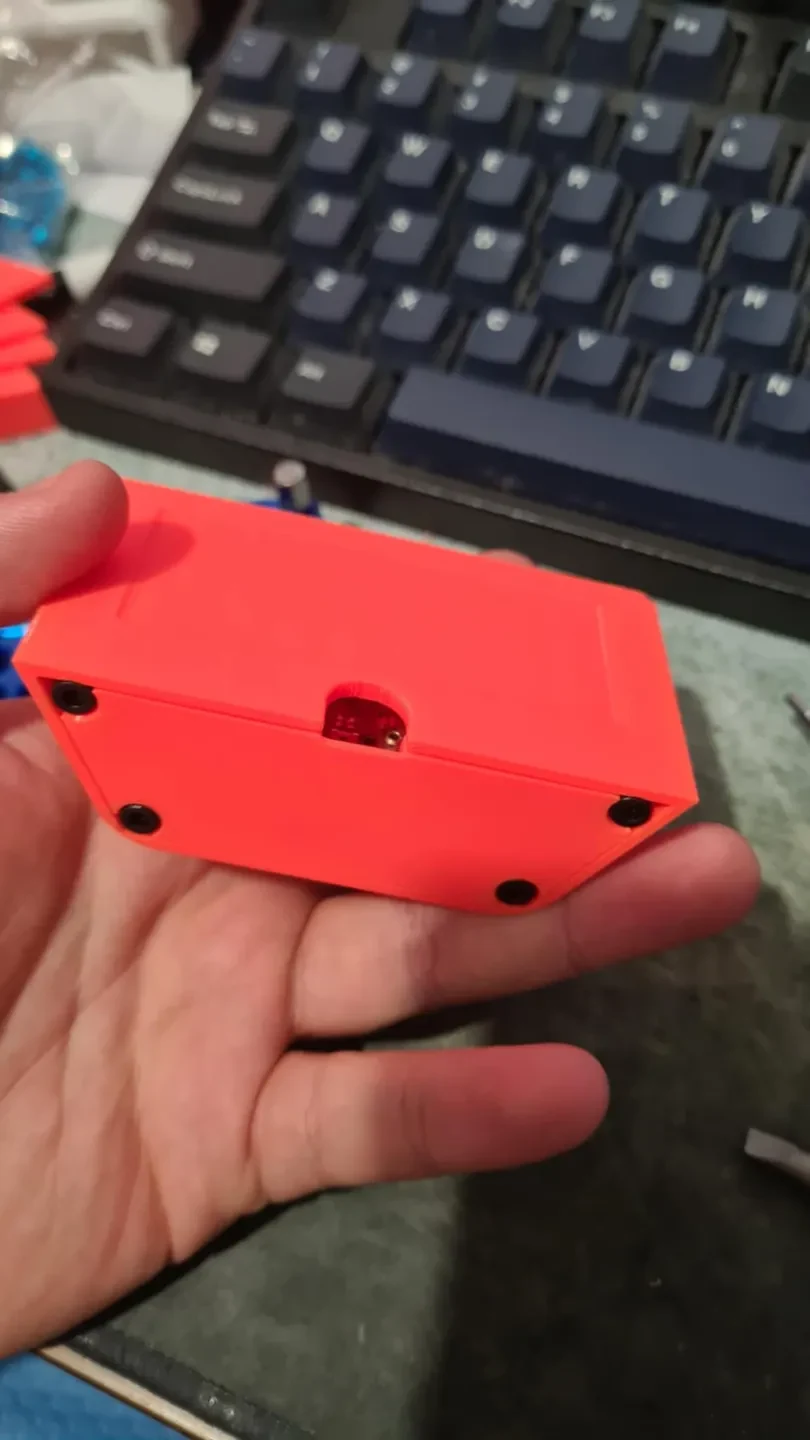

4 винта M3 x 8 с головкой под головку

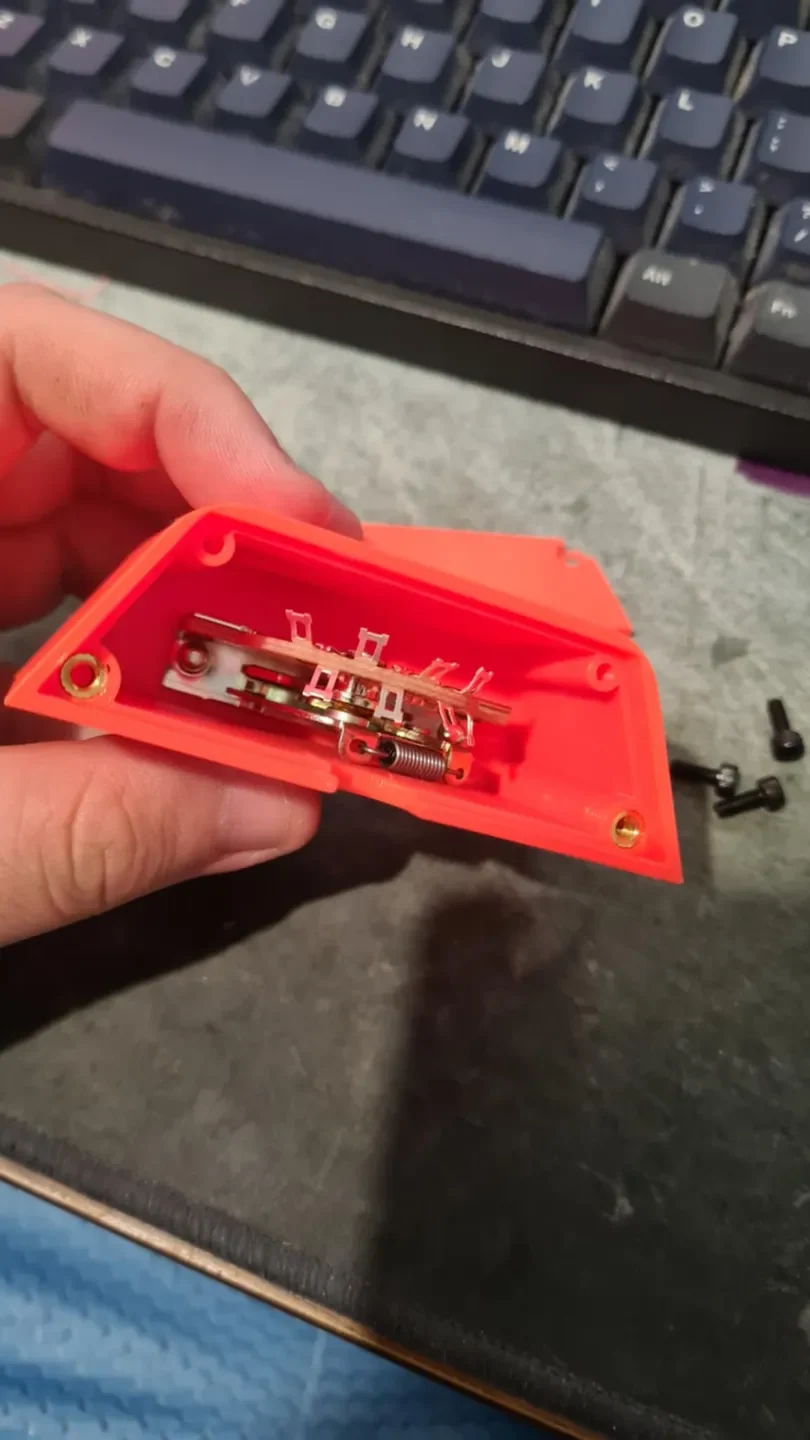

2x м3 x 3 x 5 Латунные вставки
Крючок и петля-липучка

Я использовал латунные вставки, потому что они были под рукой, а также проверял допуски.

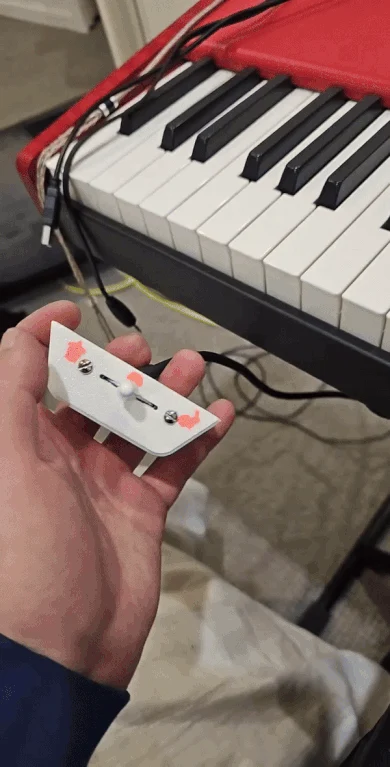

На гифке приятель тестирует переключатель.

Напечатано в ASA.

Я загрузил файлы .3mf и .step, если вы хотите отредактировать их самостоятельно.

Спасибо
