Зарядная база для BF-888S HT своими руками........

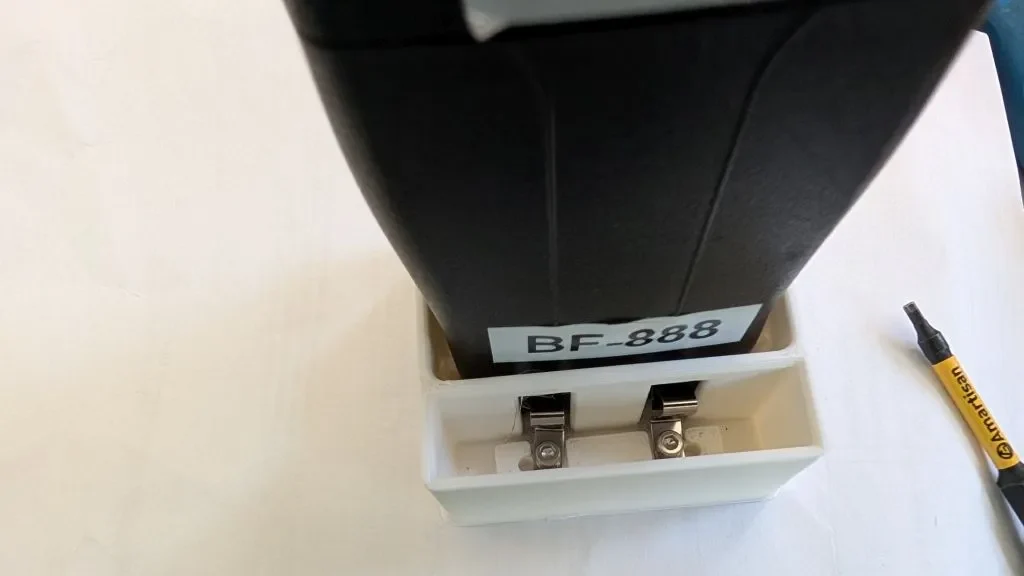

Радиостанция «рация» BF-888S поставлялась с зарядной базой только переменного тока. Эта модель предназначена для изготовления зарядного устройства своими руками, использующего в качестве источника питания постоянное напряжение. Это зарядное устройство может заряжать аккумулятор самостоятельно или при установке на радиостанцию.

В этой модели используются электрические контакты Keystone SMT Contact-Tin Nickel Plate, артикул 5231. Их можно приобрести у таких источников, как Mouser (https://www.mouser.com/ProductDetail/Keystone-Electronics/5231?qs=U32tdPngY%2FzD9hIzRVKITw%3D%3D) и Digikey ( https://www.digikey.com/en/products/detail/keystone-electronics/5231/316380)

Это зарядное устройство основано на модуле управления зарядкой TP5100, например: https://www.amazon.com/dp/B09QKW6FBV

Некоторые версии печатной платы маркированы не так хорошо, как другие. Вот основные достопримечательности:

Для использования этого модуля требуется настройка для зарядки 1S со скоростью 1А. См. изображение для справки. Вы удаляете один резистор поверхностного монтажа R100 (см. резисторы, обведенные кружком выше), чтобы изменить ток заряда с 2 А на 1 А. Модуль был сконфигурирован для работы в режиме 1S, с двумя открытыми перемычками, которые контролируют напряжение заряда (см. обведенные кружками площадки для пайки выше), что соответствует зарядке 1S (4,2 В).

На рисунке ниже показана плата, настроенная на зарядку током 1 А. Обведенная область показывает место удаленного резистора.

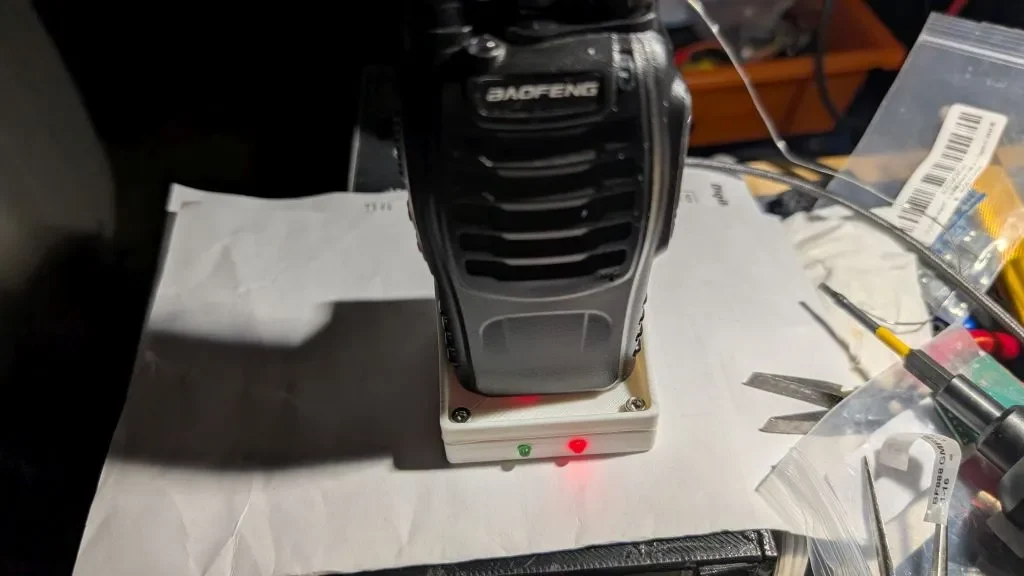

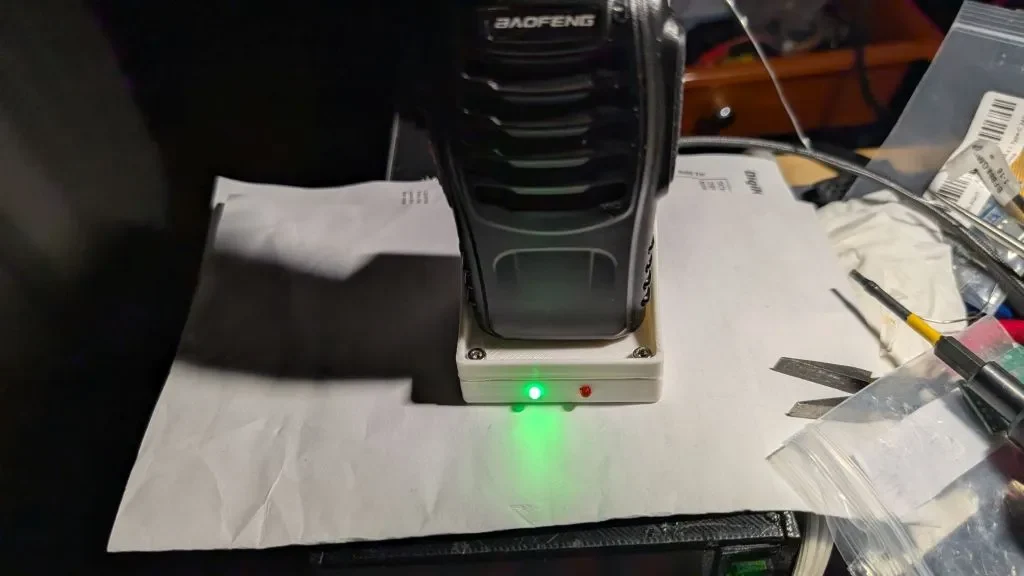

На модуле зарядки имеется двухцветный светодиод, который меняет цвет между режимом ожидания (синий) и зарядкой (красный). Находясь внутри нижнего корпуса, это трудно увидеть. На плате имеется три контактных положения для использования одного двухцветного светодиода или двух од��оцветных светодиодов. Общее (центральное) положение предназначено для анода, два крайних — для катодных соединений. Если вы используете двухцветный светодиод, вам необходимо использовать версию с «общим анодом». Линия рядом с контактной площадкой +VIN представляет собой цепь «холостого хода». Ближайшее к контактной площадке GND питание является цепью «зарядки».

Я использовал дискретные светодиоды диаметром 3 мм, а размеры отверстий в электрической коробке соответствовали размеру. Зеленый для зарядки/холостого хода, красный для зарядки.

Многожильный медный провод 20AWG с силиконовым покрытием, вероятно, является самым большим размером для крепления к этой плате. Многожильный медный провод толщиной 24AWG с силиконовым покрытием легче подходит для небольших сквозных отверстий.

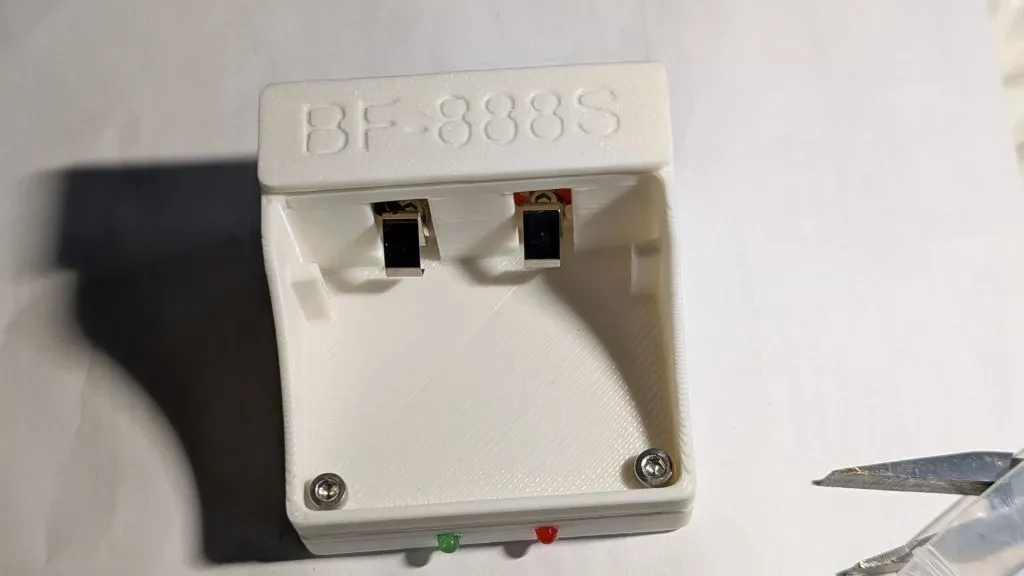

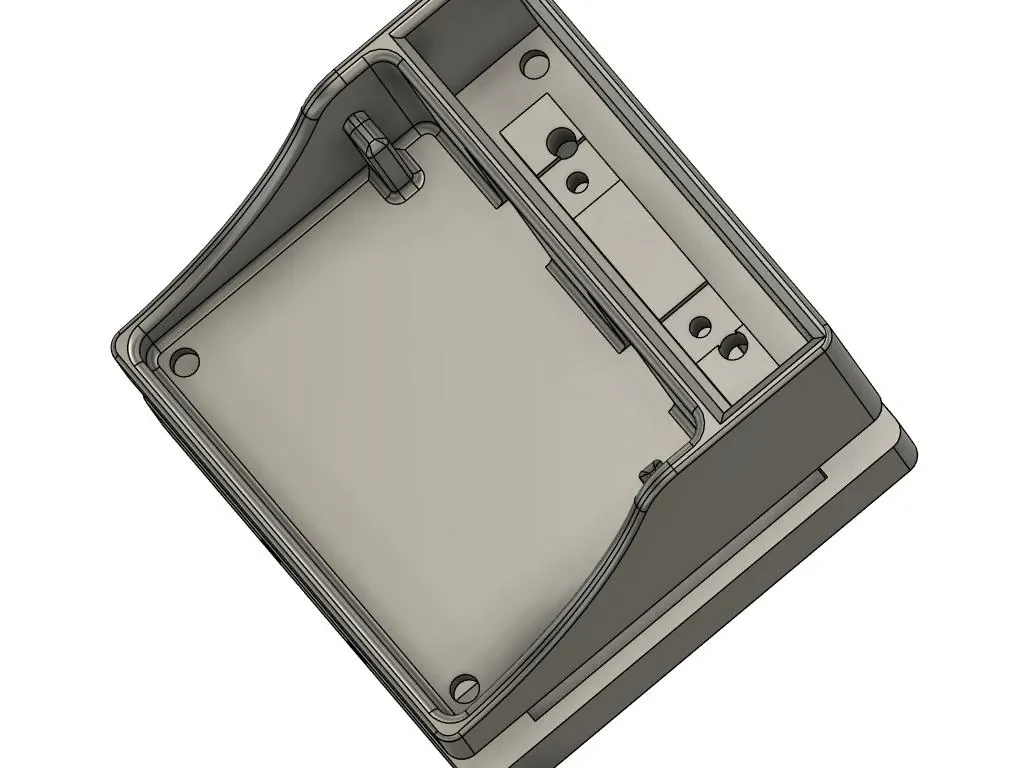

Контакты крепятся к компоненту «гнездо» винтами с головкой М2,5. Я прикрепил выводы проводов, припаяв их непосредственно к обратной стороне контактов. Если зацепление между корпусом и винтом недостаточно, вы всегда можете использовать более длинный винт и гайку для фиксации.

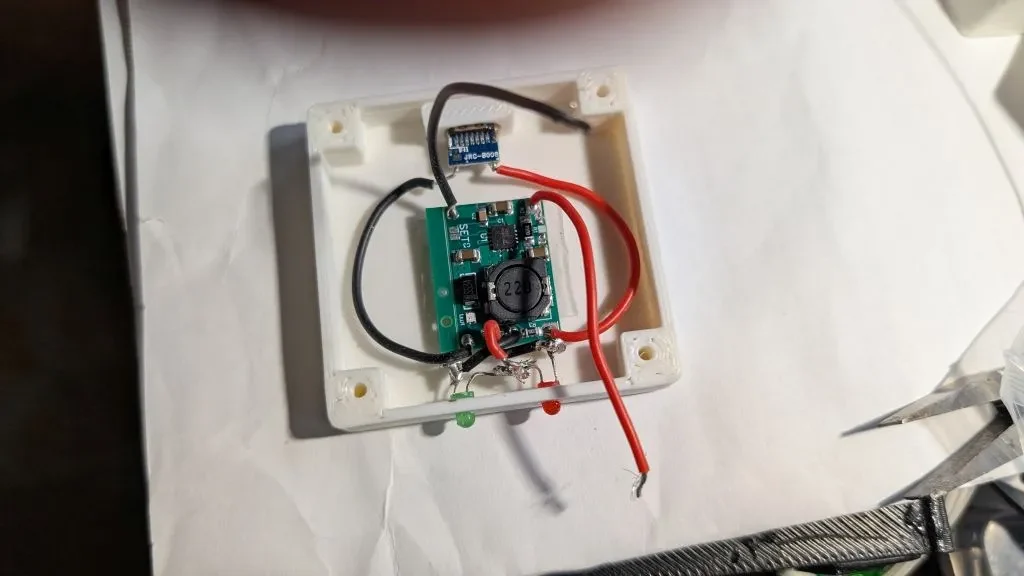

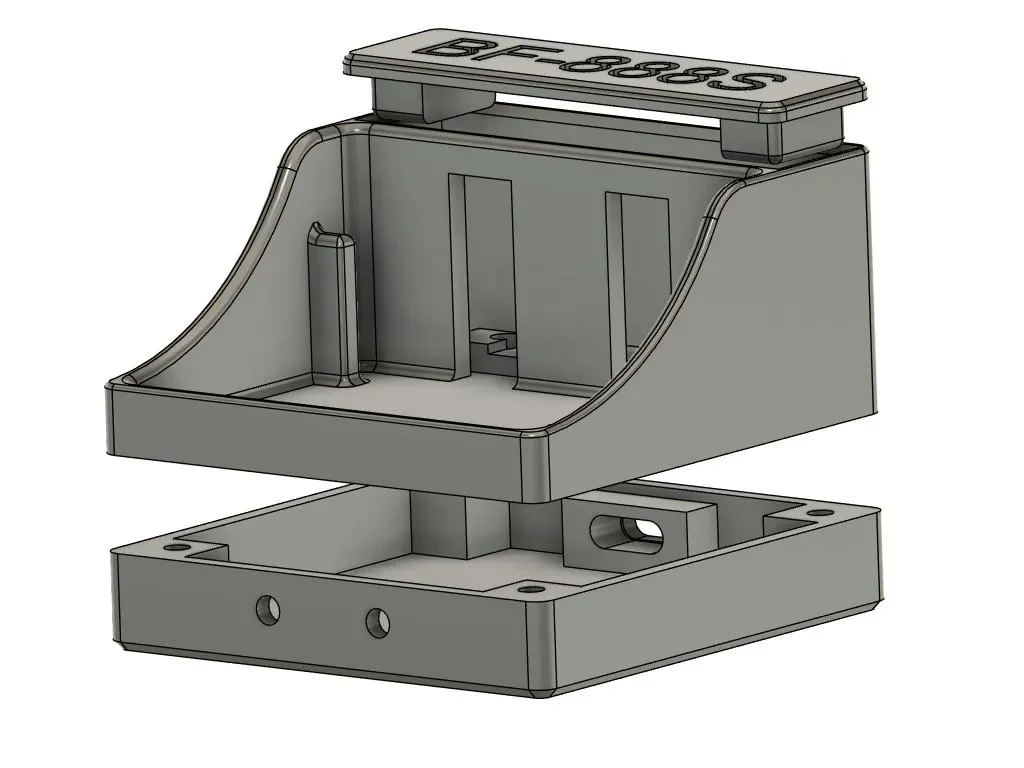

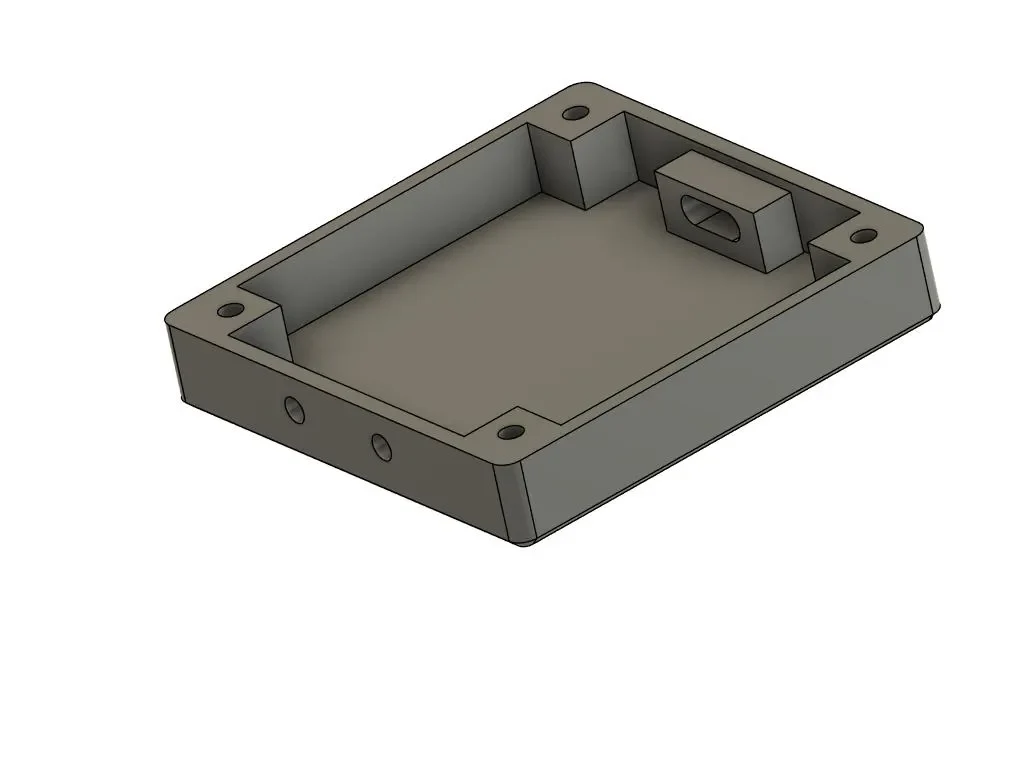

Остальная сборка компонентов выполняется с помощью винтов с головкой М3. В «нижней» части находится модуль зарядки, светодиоды и вход п��тания. Зарядный модуль удерживается на месте серволентой. Колпачок должен плотно прилегать, но при желании можно использовать пару капель клея CA.

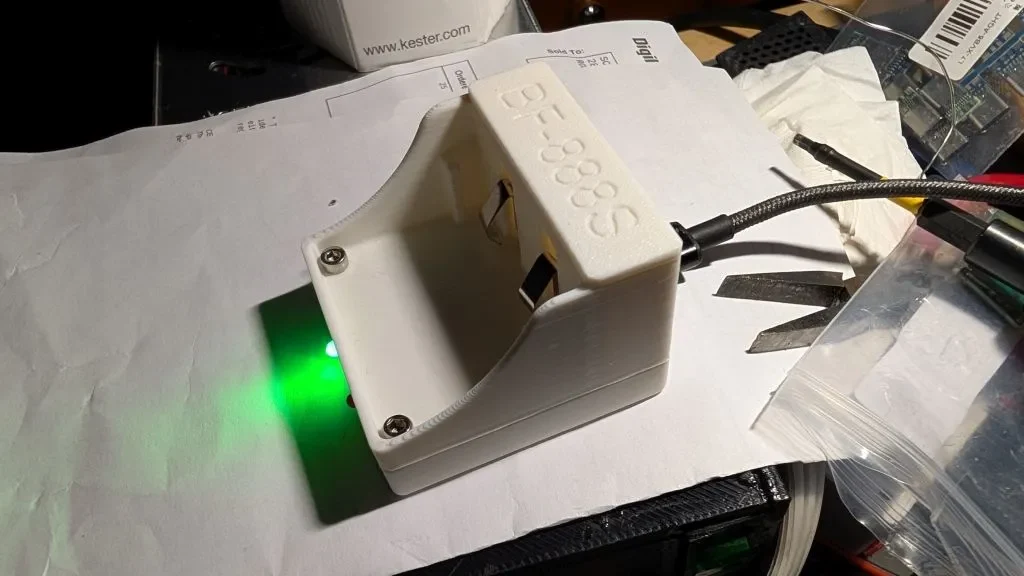

В качестве источника питания я использовал такой разъем USB-C: https://www.amazon.com/dp/B0B24SXXP3 для обеспечения источника напряжения 5 В. Вы также можете использовать что-то вроде цилиндрического разъема размером 2,1 x 5,5 мм для использования с настенным трансформатором для бородавок. ��Заявлено, что модуль TP5100 принимает входное напряжение 5-15 В постоянного тока, если входное напряжение превышает напряжение зарядки.
