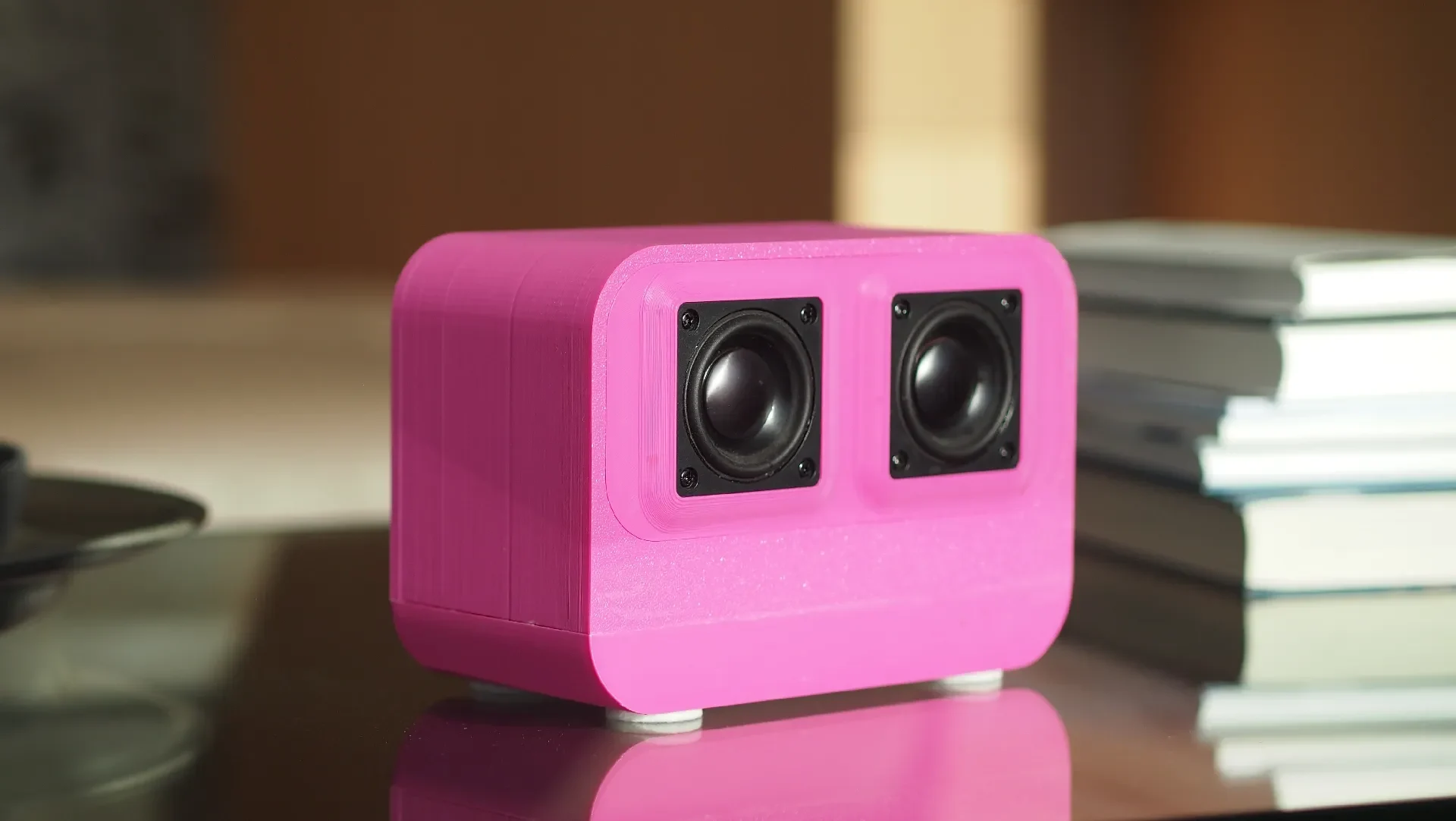

CORE — Bluetooth-динамик с 3D-печатью и двумя драйверами

В этом компактном динамике используются два полнодиапазонных динамика Dayton Audio DMA58-4, обеспечивающие удивительно мощный и чистый звук в очень маленьком корпусе. Корпус, полностью напечатанный на 3D-принтере, включает в себя систему фазоинвертора для более глубоких низких частот, а внутренний усилитель и аккумулятор делают его полностью портативным. Несмотря на свой размер, динамик предлагает мощные басы, чистые средние частоты и четкие высокие частоты — идеально подходит для повседневного прослушивания в дороге.

Спецификация:

2x Dayton Audio DMA 58-4

Заказать полнодиапазонный низкочастотный динамик Dayton Audio DMA58-4 — SoundImports

Аккумуляторная плата Sure Electronics 3S 18650 BCPB2

Закажите зарядное устройство для литиевой батареи Sure Electronics 3S 18650 и плату защиты баланса — BCPB2 — SoundImports

Усилитель Dayton Audio KAB-215v2 2x15 Вт

Заказать Модуль усилителя Dayton Audio KAB-215v2 — SoundImports

3x высококачественные батареи 18650

Самсунг, Сони и т. д.

16x саморезы M3x12 мм

100 шт. M1 M1.2 M1.4 M1.7 M2 M2.6 M3 M3.5 черный стальной маленький крестообразный крест с плоской потайной головкой и круглой головкой саморезы по дереву — Алиэкспресс 13

Кабель ~60 см (должен выдерживать мощность 30 Вт, поэтому не обязательно должен быть толстым)

Заказать Красный/черный провод динамика — SoundImports

кулисный переключатель 21х15мм

Мини-Wippschalter 10 Stück Ein Aus, 2 контакта, 2 положения, рокер Schwarz Boot Rocker Kippschalter KCD1 SPST, Snap-in Quadratische Schalter für Auto Marine — Алиэкспресс

Красный светодиод 3 мм

Комплект рассеянных светодиодов 3 мм, белый, красный, зеленый, синий, желтый, оранжевый, 2 В, 3 В, набор светоизлучающих лампочек, набор Arduino для самостоятельного изготовления печатных плат — Алиэкспресс

Резистор 680 Ом

20 шт., 2 Вт, 1% металлопленочный резистор, 2 Вт, 1 Ом-4,7 МОм, 1, 4,7, 10, 47, 100, 200, 220, 300, 330, 470, 680, 910, 1 К, 2,2 К, 4,7 К, 10 К, 15 К, 100 К, 470 К, 1 МОм — AliExpress

JST-PH Вилка с проводами

5/10 пар Mini Micro JST 1,25 мм/PH 2,0 мм/XH 2,54 мм, шаг, 2 контакта, штекерный разъем с проводами Кабели АлиЭкспресс

Разъем питания DC 099 5,5x2,1 мм

5 шт./лот DC099 5,5 мм x 2,1 мм разъем питания постоянного тока, гнездовой разъем для крепления на панели, металлический DC-099 с открытым отверстием 11 мм 5,5*2,1 5,5*2,5 — AliExpress

Итого: ~120 евро

Руководство по сборке

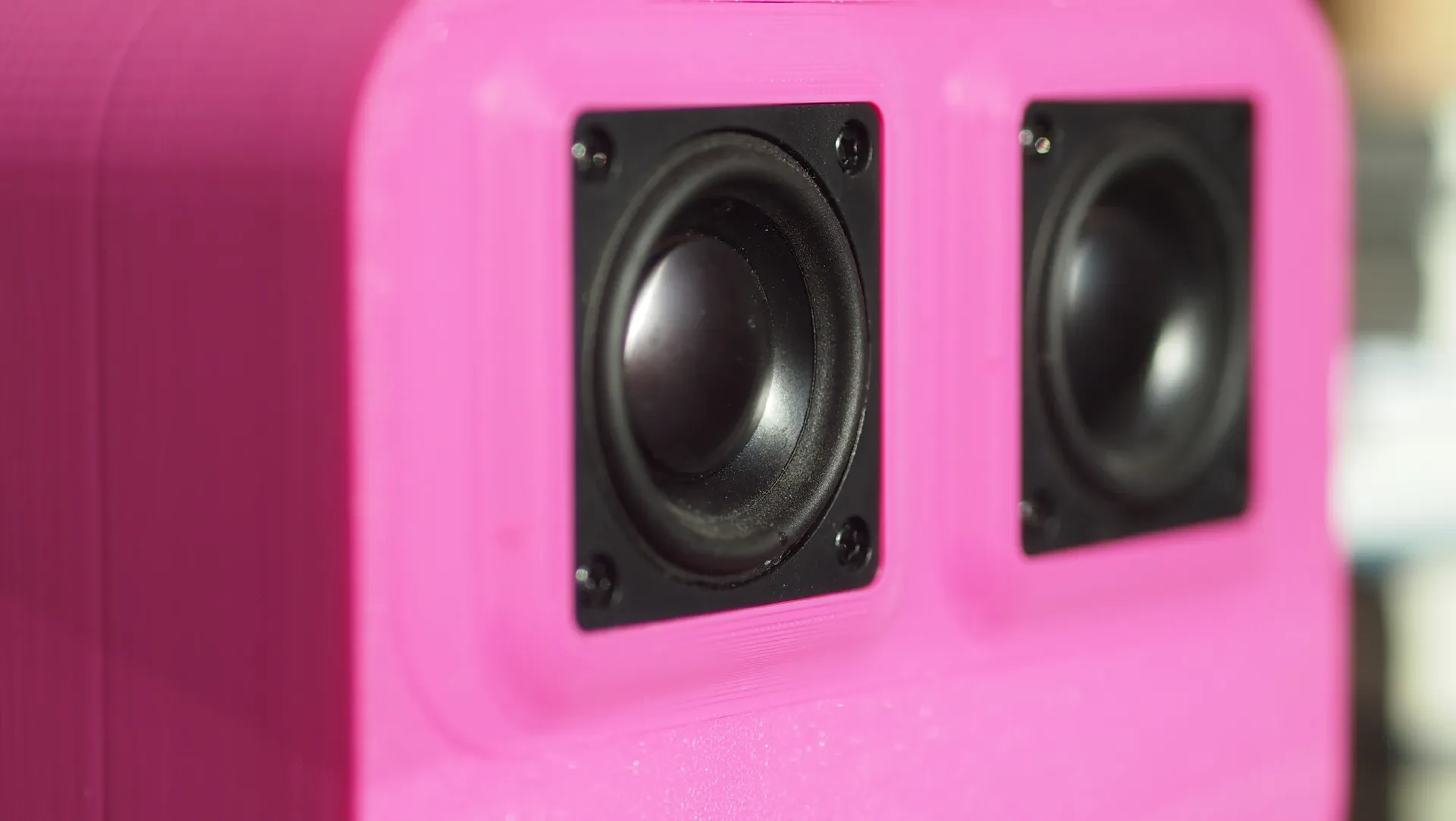

1. Вкрутите оба драйв��ра в переднюю панель.
2. Припаяйте провода длиной ~20 см к каждому драйверу (следите за полярностью и фазой!).
3. Проложите провода через отверстия для кабелей в каждом корпусе, состоящем из двух частей.
4. Приклейте переднюю пластину к корпусу, используя большое количество клея, чтобы соединение было полностью герметичным.
5. Загерметизируйте отверстия для прохода кабеля клеем для обеспечения герметичности.

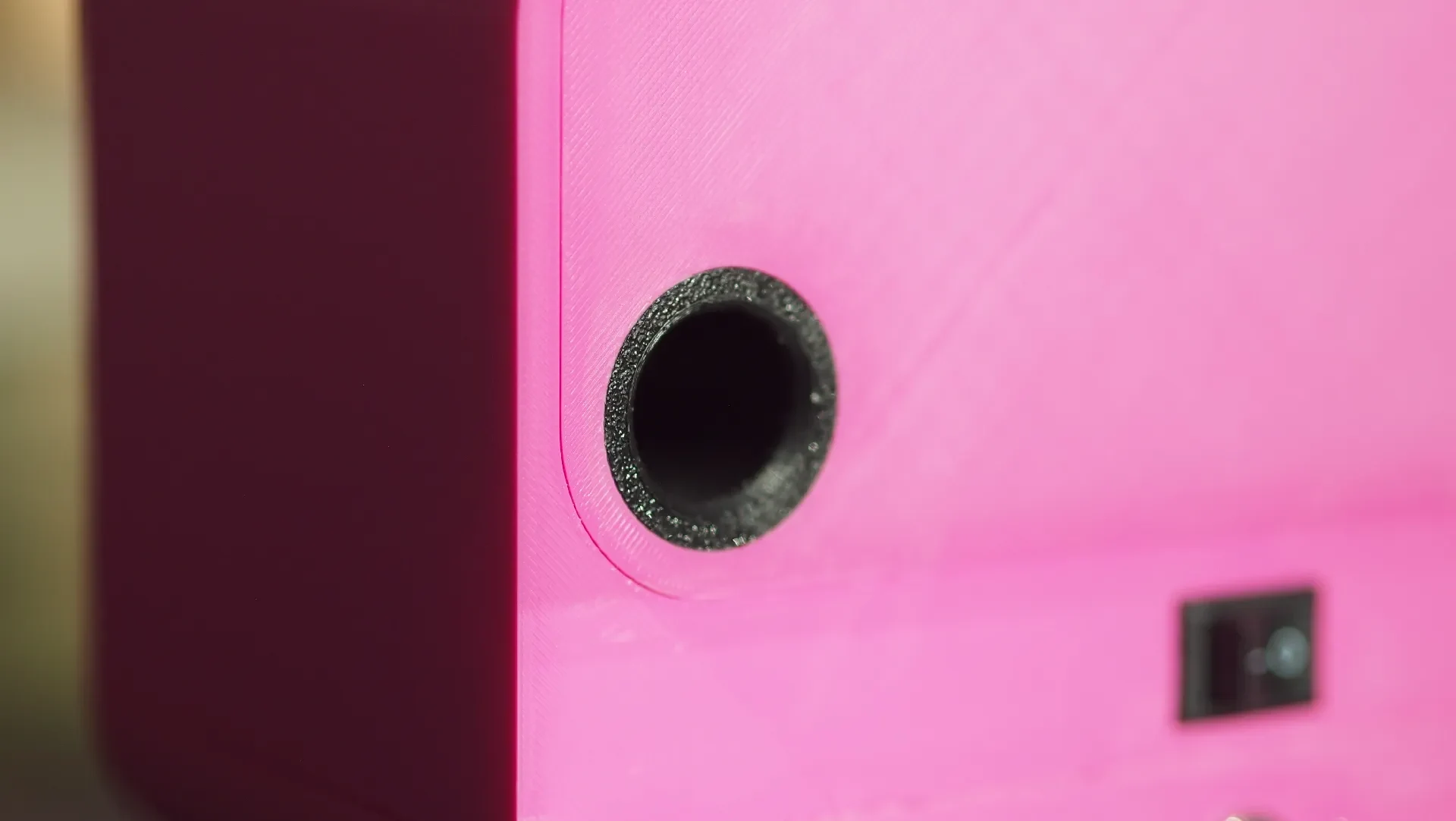

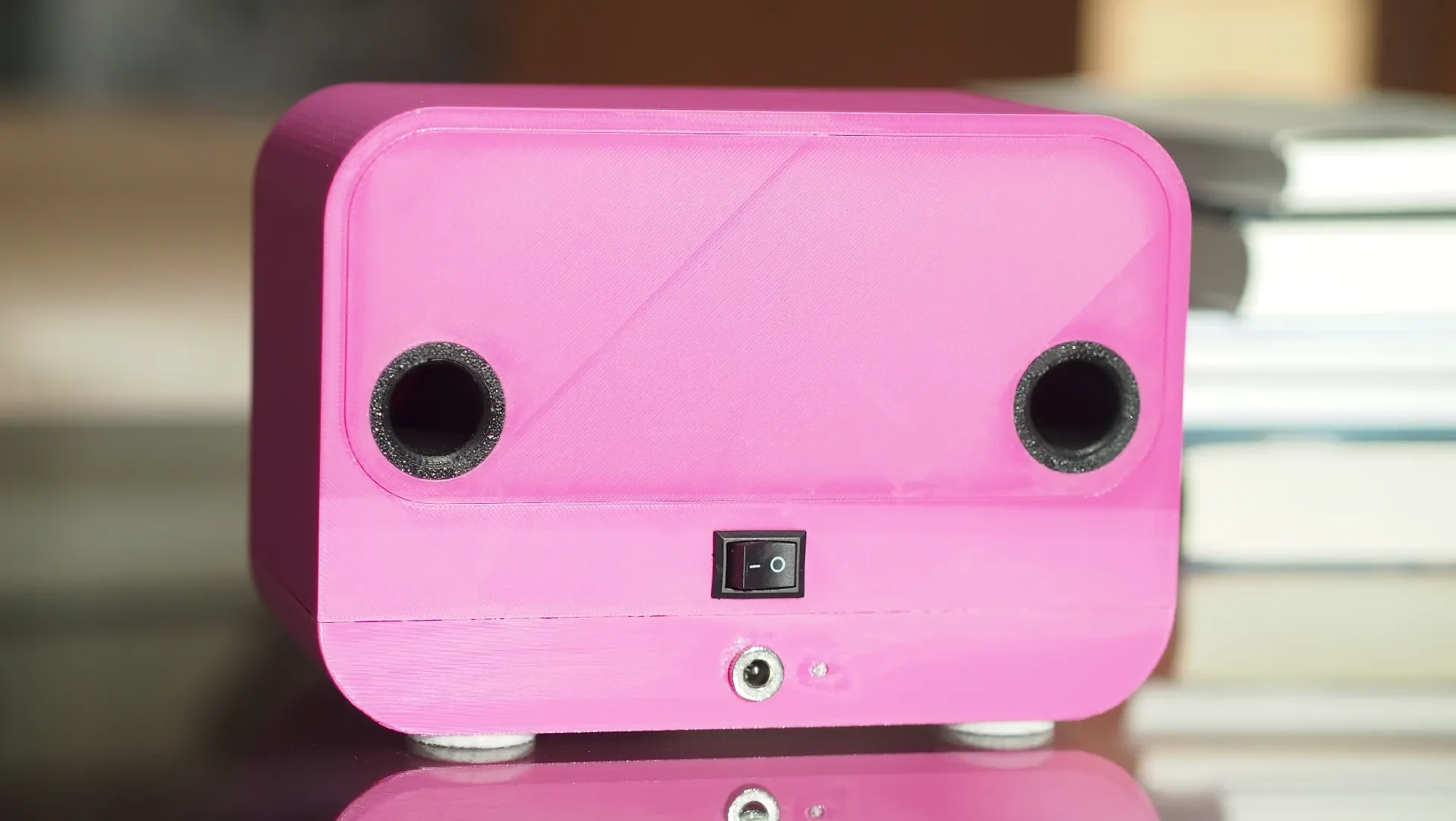

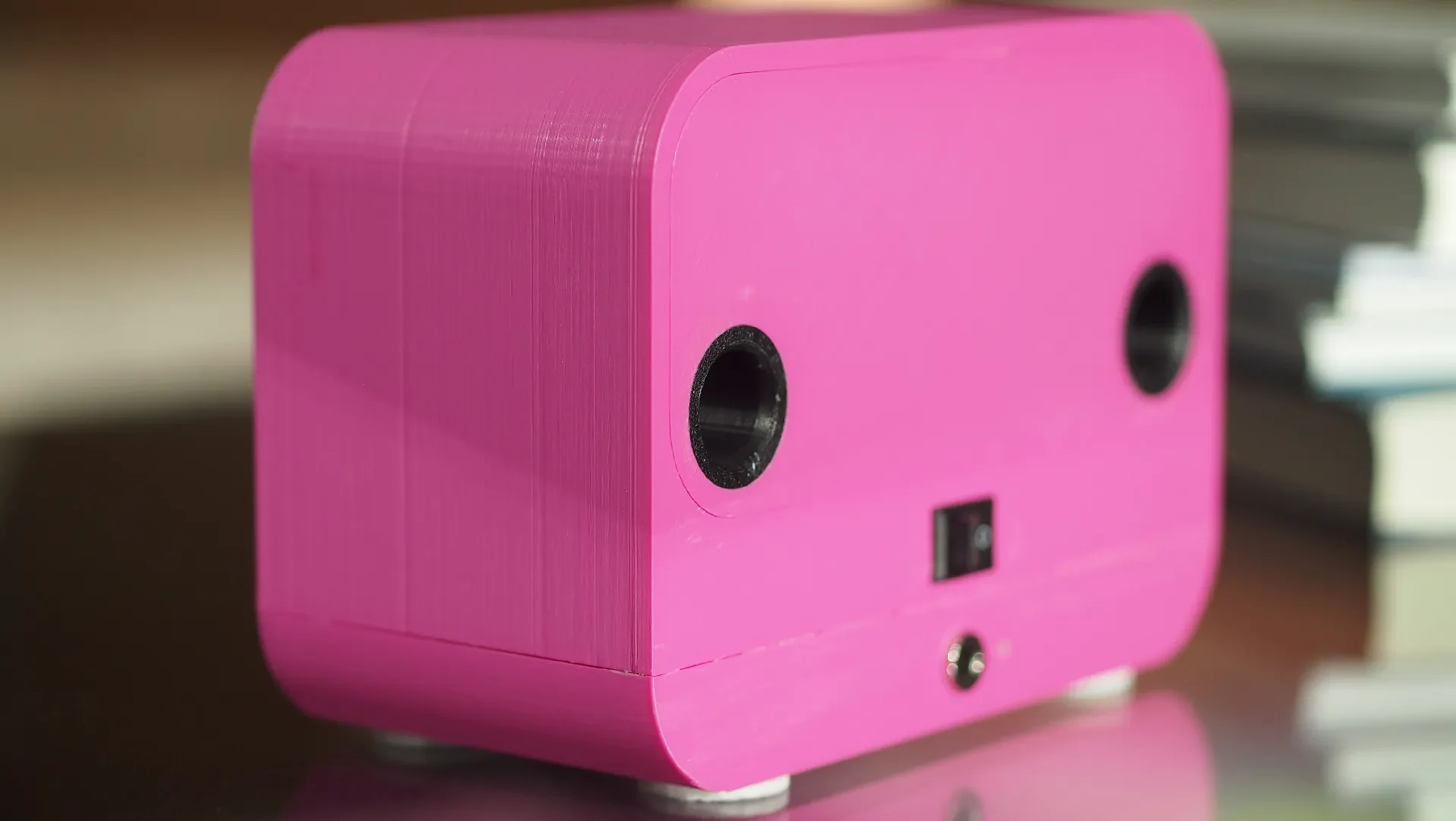

6. Приклейте два печатных порта фазоинвертора к задней панели (опять же: герметично).
7. Приклейте заднюю панель к корпусу и загерметизируйте ее должным образом.
8. Вставьте батареи в аккумуляторную плату. Затем прикрутите плату усилителя и плату аккумулятора к креплению.
— Плата аккумулятора = длинные прокладки
— Плата усилителя = короткие прокладки
9. Припаяйте провода динамика к выходу усилителя.
— L+ → левый динамик +
— L- → левый динамик -
— То же самое для правого канала
10. Приклейте красный светодиод зарядки диаметром 3 мм в нижнюю часть, добавьте последовательно резистор сопротивлением 680 Ом, затем припаяйте 2-контактный разъем JST-PH (проверьте полярность) и подключите его к внешнему порту светодиода зарядки на плате аккумулятора (J2).
11. Нажмите выключатель питания в нижней части.
12. Подключите выход платы аккумулятора (J11) → вход усилителя, поместив переключатель между ними.
13. Нажмите на порт зарядки в нижней части и прикрутите его на место. Затем подключите порт зарядки к входу Wago J4 на плате аккумулятора (правильная полярность!).
14. Приклейте нижнюю часть к ��сновному корпусу (герметично).
15. Зарядите его и наслаждайтесь музыкой
