diskBot — Платформа для роботов своими руками

Инструмент 3D-дизайна: SketchUp Pro

diskBot — это роботы, построенные на платформе Arduino с открытым исходным кодом (с ESP8266, Raspberry Pi).

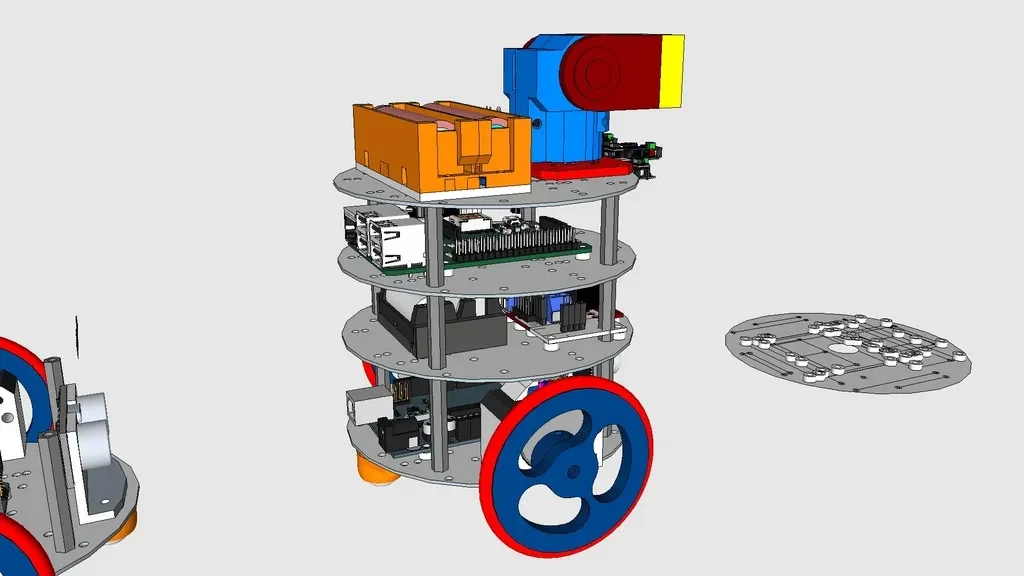

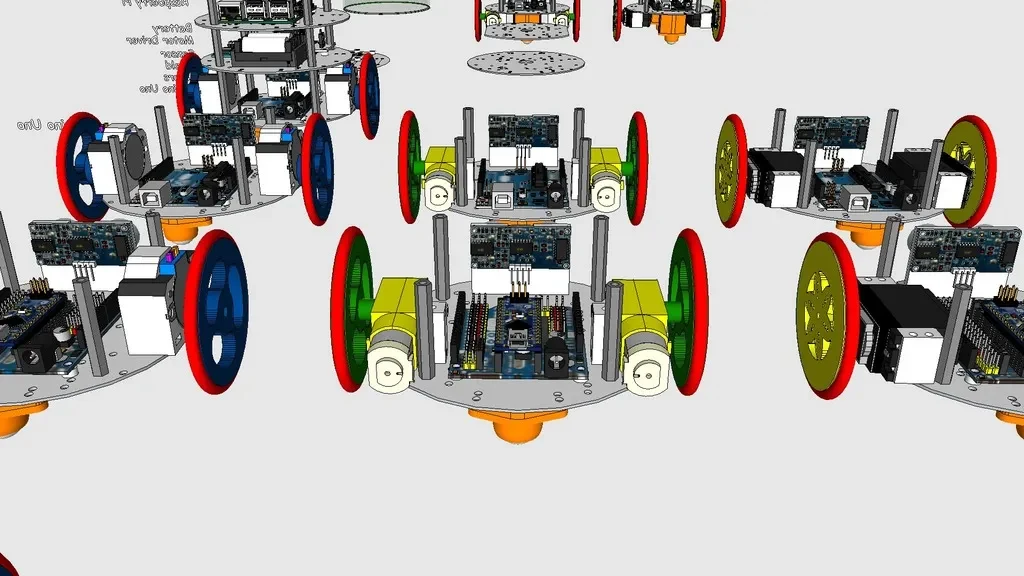

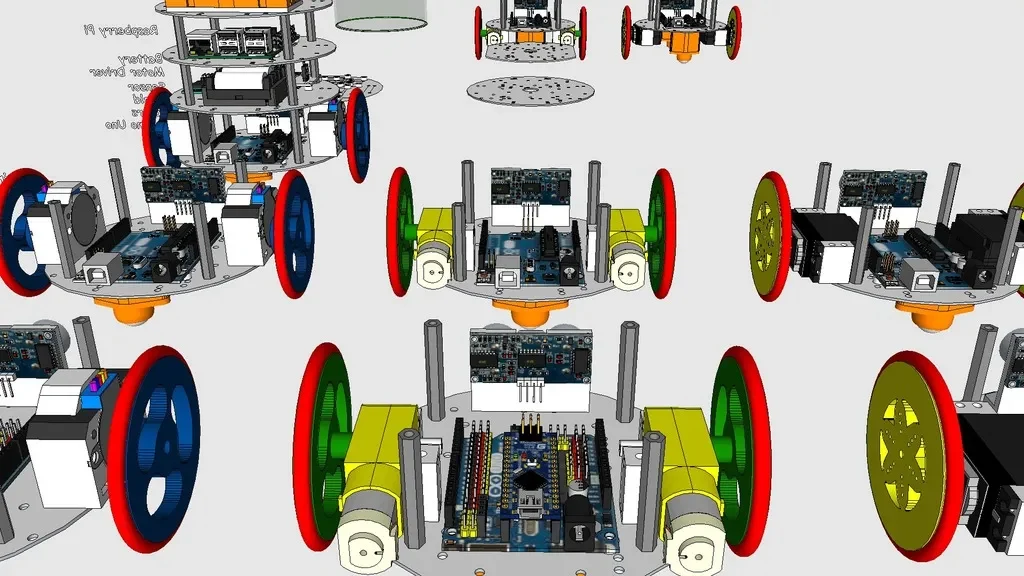

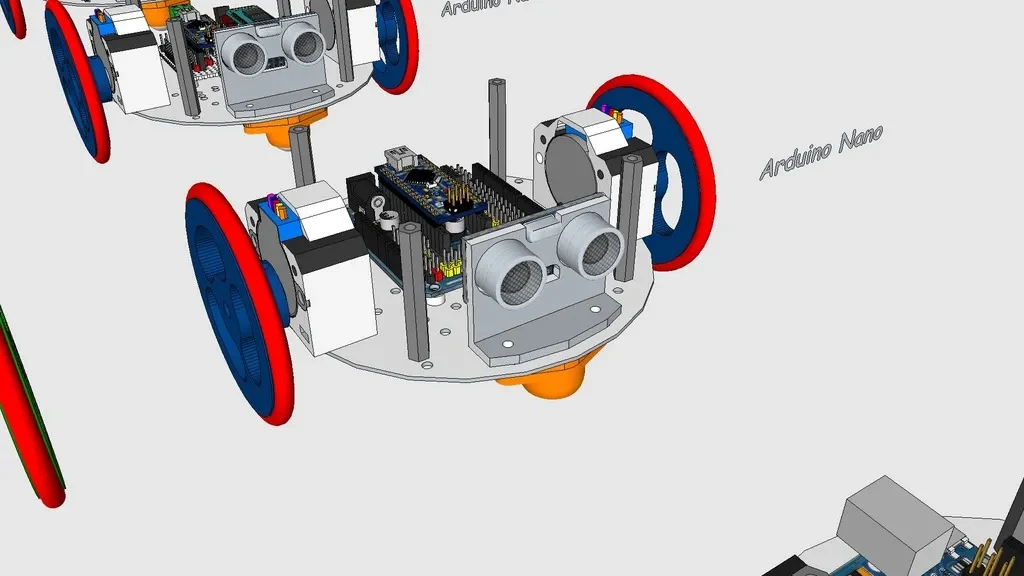

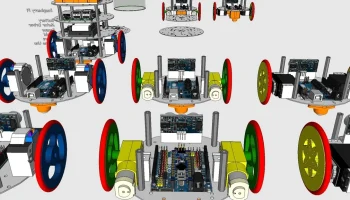

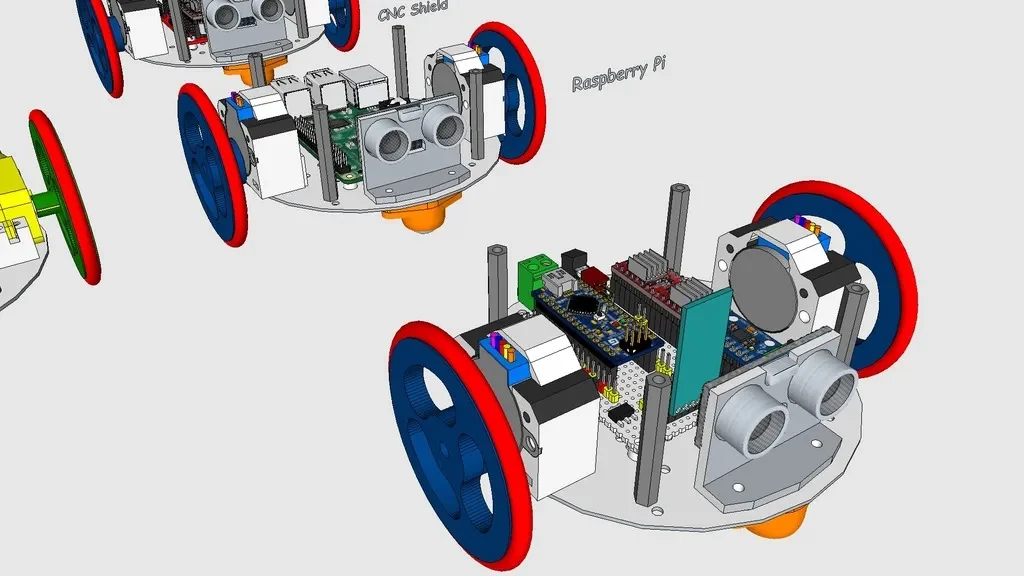

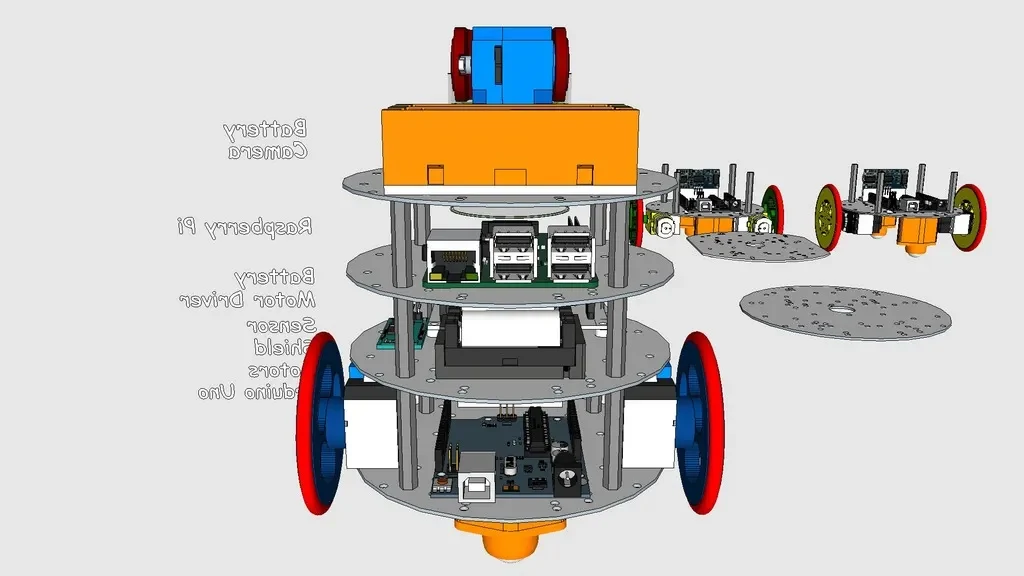

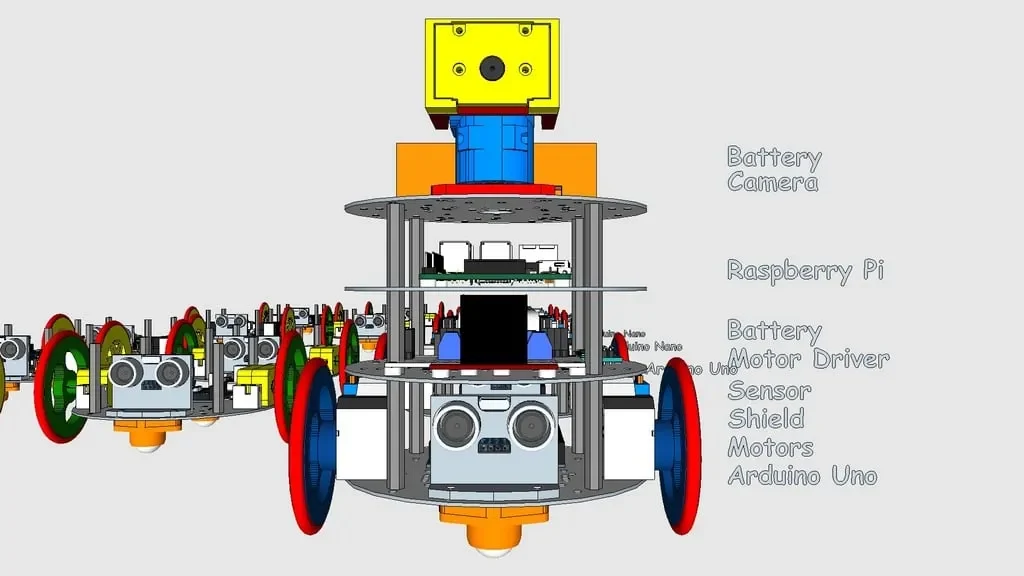

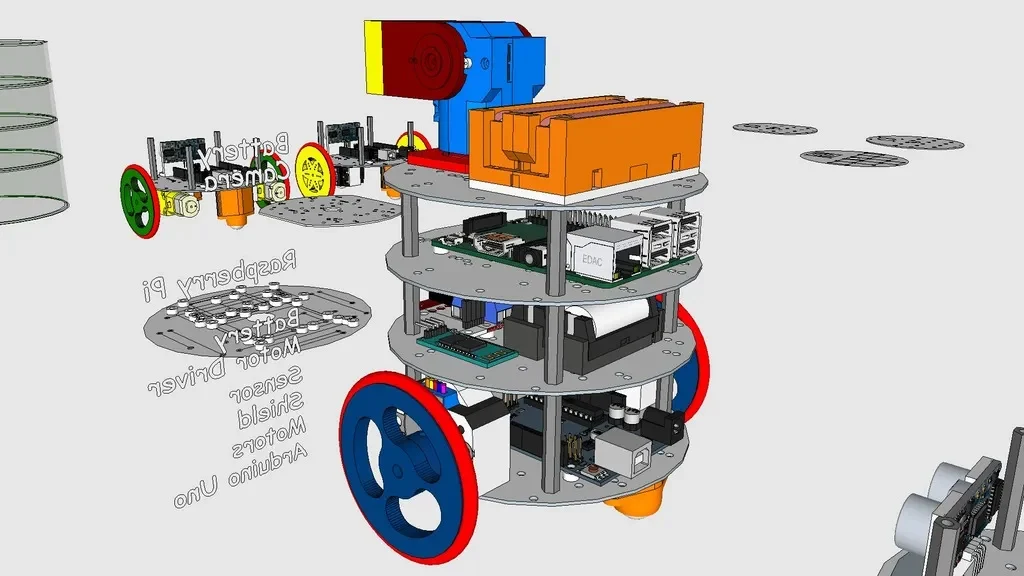

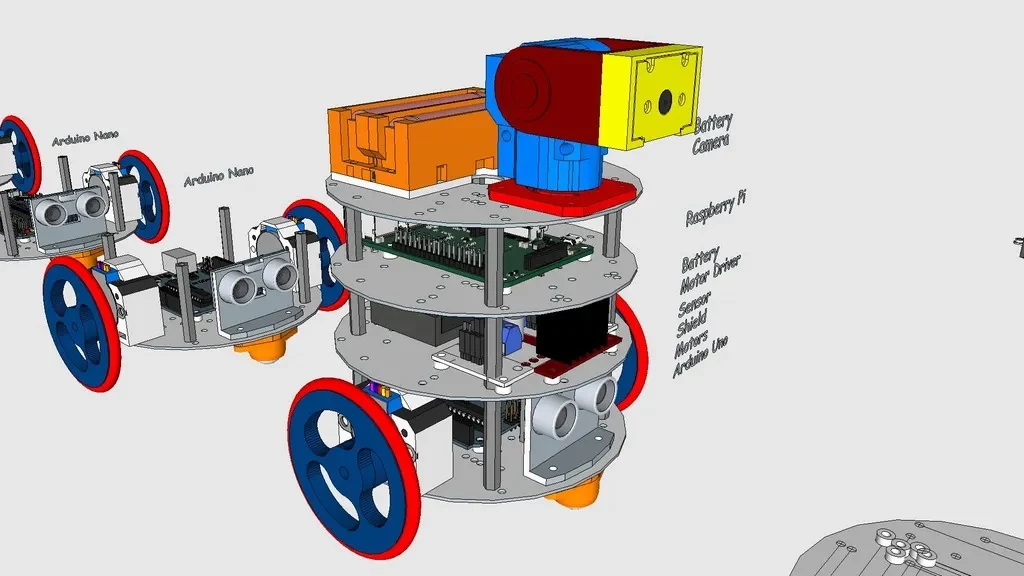

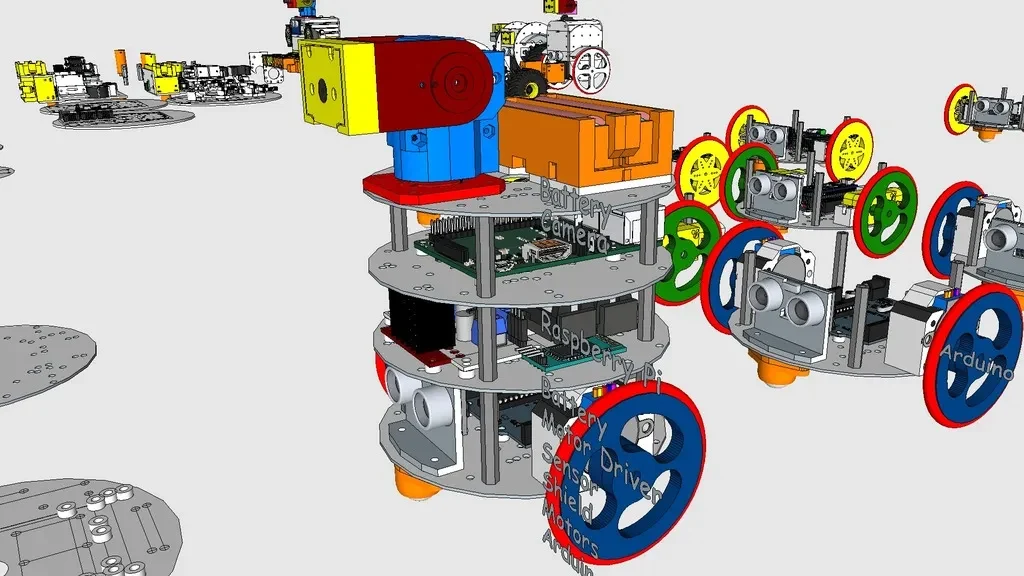

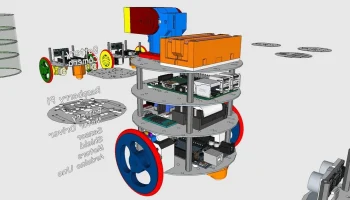

Робот для пластинок CD/DVD — diskBot — Концепция дизайна — LineUp

Радиоуправляемый автомобиль Rover HomeIoT и т. д.

Аппаратное обеспечение

Базовая пластина (детали):

1 дисковая пластина (CD/DVD....) Акрил 4 опоры 20 мм 4 опоры 30 мм 2 колеса (с уплотнительным кольцом 5 мм x 53 x 60 мм) 2 роликовых ролика 2 стеклянных или стальных шарика диаметром 16 мм 1 кронштейн HC-Sr04 1 держатель батареи (16340 или 18650)

Электрический

Плата управления:

Ардуино (Уно, Нано, Леонардо, Мега, Микро,...
ESP8266 (ESP-01, ESP-12E/F,...
Датчик Raspberry Pi (A/B/2B/3B): Ультразвуковой датчик измерения расстояния HC-SR04 Камера: Камера Raspberry Pi Поворот/наклон… https://pinshape.com/items/26841 Требования к питанию:
4.2DVC (сингл)
8,4 В постоянного тока (двойной)
Держатель батареи 12 В постоянного тока (адаптер): ...........https://pinshape.com/items/49082 Батарея:
18650 х 2 шт.
16340 x 2 шт. Шаговый двигатель: 28BYJ-48 Двигатель постоянного тока: Двигатель TT Сервопривод: Стандартный сервопривод, Сервопривод SG90

Аппаратное и программное обеспечение ProfileBlock с открытым исходным кодом бесплатны и созданы с любовью. Пожалуйста, покажите свой уровень поддержки добровольным пожертвованием.

Пожертвовать: https://www.paypal.com/cgi-bin/webscr?cmd=_s-xclick&hosted_button_id=RDN7ZGAVFS5UE

DesignHouse Залофа: http://zalophus.tistory.com/ и https://zddh.blogspot.com/
