Кронштейн вентилятора 120 мм, сотовый - воздушный фильтр ..

Предназначен для добавления 40-мм сотового коллектора к стандартному 120-мм вентилятору охлаждения ПК. Я использую этот сотовый коллектор, чтобы засыпать активированный уголь в воздушный фильтр, сделанный своими руками, в вольере для кошачьего туалета. Он работает на удивление хорошо, а активированный уголь очень дешев.

Первоначально я получил эту идею из этого видео на YouTube, но я усовершенствовал ее, создав печатный углеродный сотовый коллектор вместо метода, показанного в видео, где приносится в жертву ве��тилятор и используются соломинки боба.

Аппаратное обеспечение:

8 вставок с резьбой M4 (перейдите к этой 3D-печати или пропустите ее и используйте более длинные винты)
2 сетчатых вентиляторных экрана диаметром 120 мм. Я использовал их с Amazon
Вентилятор 120 мм на ваш выбор. Мне также нравится этот вентилятор с регулируемой скоростью, который можно найти на Amazon.
4 винта M4x12 с плоской головкой. Используется для крепления внешнего экрана вентилятора к печатной детали.
Четыре более длинных винта M4. Они будут использоваться для установки и прикрепления вентилятора к печатной детали. Длина также зависит от того, что вы монтируете. Винты, входящие в комплект поставки вентилятора, оказались достаточно длинными, чтобы я мог прикрепить внутреннюю решетку вентилятора, деревянные монтажные отверстия, вентилятор и внутренний экран к напечатанной детали.
Лента или клей для герметизации экрана вентилятора.
Активированный уголь. Я только что использовал обычный активированный уголь для заправки фильтра для рыб.

Сборка:

Установите термофиксирующие вставки в принтер. Вы также можете использовать очень длинные винты, если вам не нравятся вставки для термофиксации.
Прикрепите внешний экран из нержавеющей стали к сотовой печатной части с помощью коротких винтов M4. Края можно заклеить клеем или скотчем. Если вы не запечатаете контейнер, активированный уголь вытечет из краев, когда вы его заполните.
Заполните каждую соту примерно на ¾ активированным углем. Постарайтесь равномерно распределить углерод и не заполняйте каждую соту до упора. Вам все еще нужен воздух для прохождения.
Поместите второй экран из нержавеющей стали на заполненные соты, чтобы запечатать активированный уголь внутри. Заклейте эту сторону скотчем, чтобы активированный уголь не высыпался.
Поместите вентилятор поверх экрана, который вы только что заменили. Убедитесь, что поток воздуха проходит через сотовый угольный фильтр.

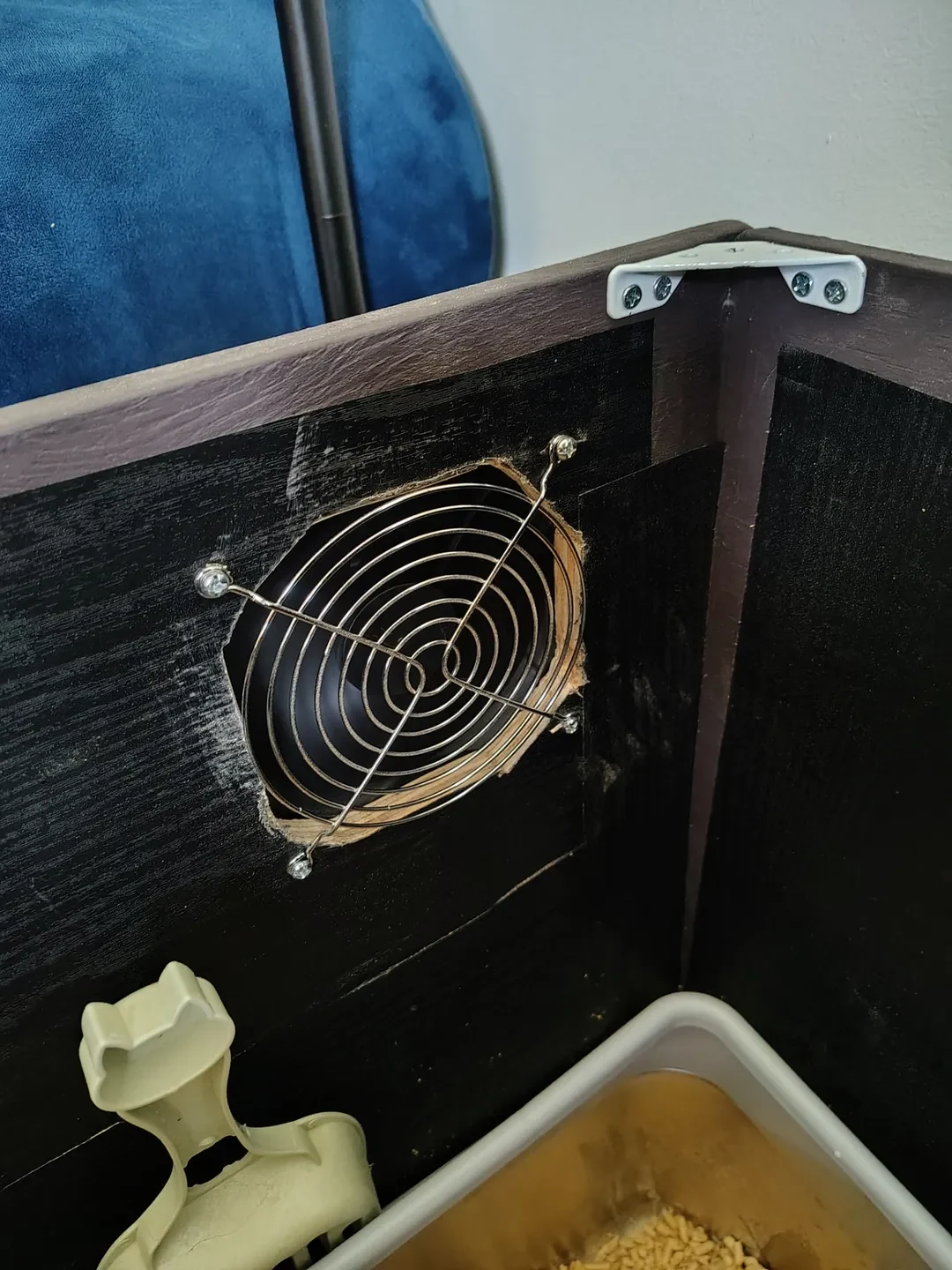

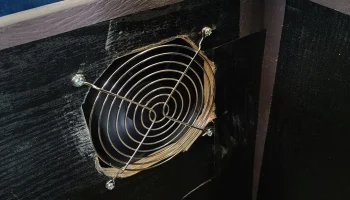

Поместите сэндвич на то место, к которому вы хотите его прикрепить. Что касается меня, я просто обвел контур вентилятора на шкафу, на котором я его устанавливал, и предварительно вырезал/просверлил отверстия для монтажа.
Прикрепите более длинные винты M4 через весь сэндвич и затяните все.

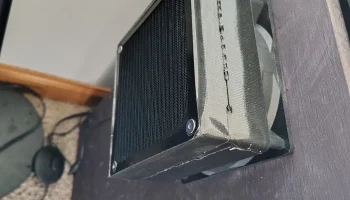

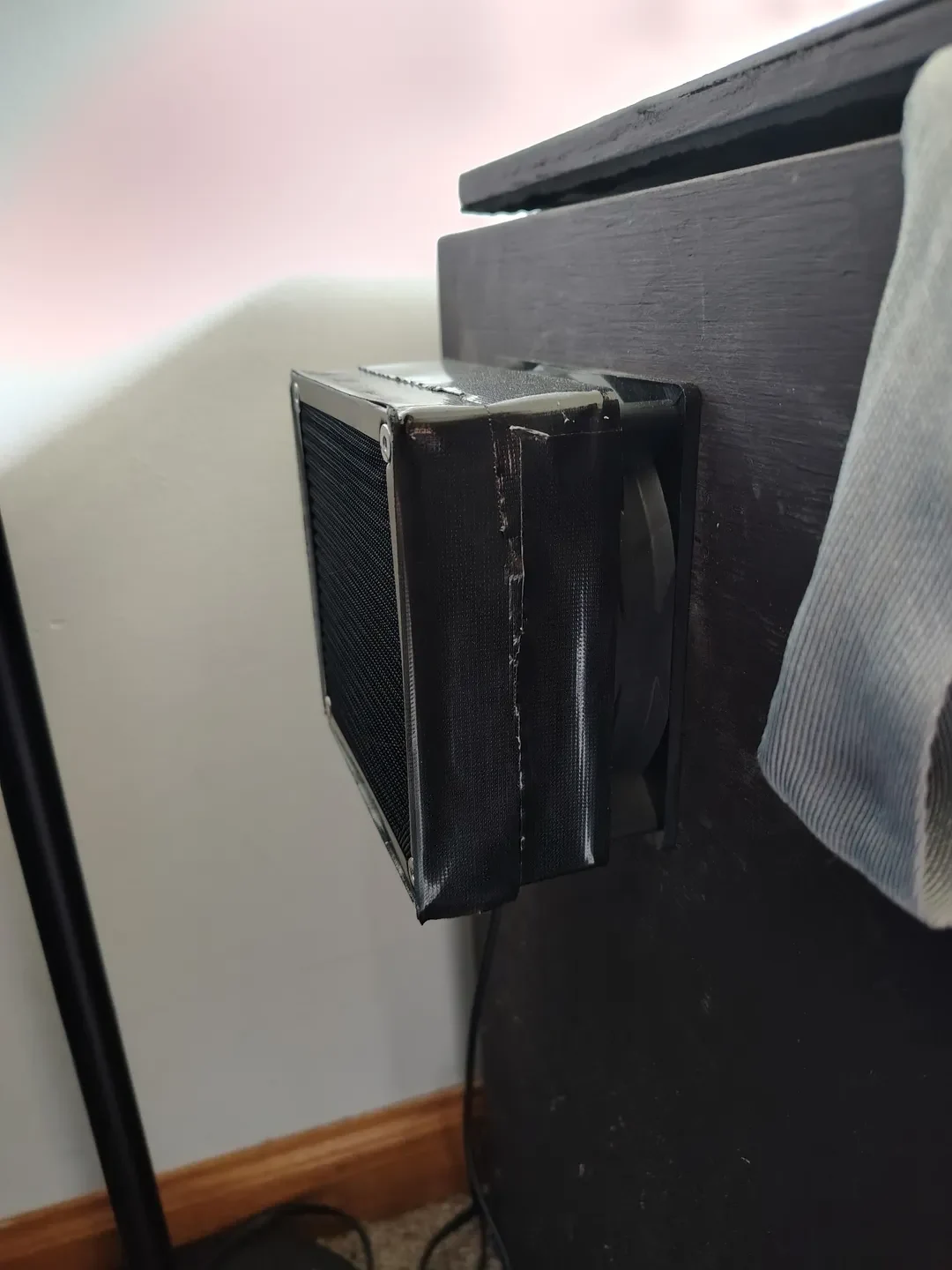

Дайте мне знать, если у вас есть вопросы. Я не собирался публиковать это, поэтому не очень хорошо документировал сборку. Хотя это должно быть довольно легко понять. Это просто большой сэндвич с частью вентилятора и сотовым коллектором, напечатанным на 3D-принтере, который позволяет воздуху проходить через фильтр с активированным углем, сделанный своими руками. До сих пор отлично работает на туалетном лотке моей кошки.
