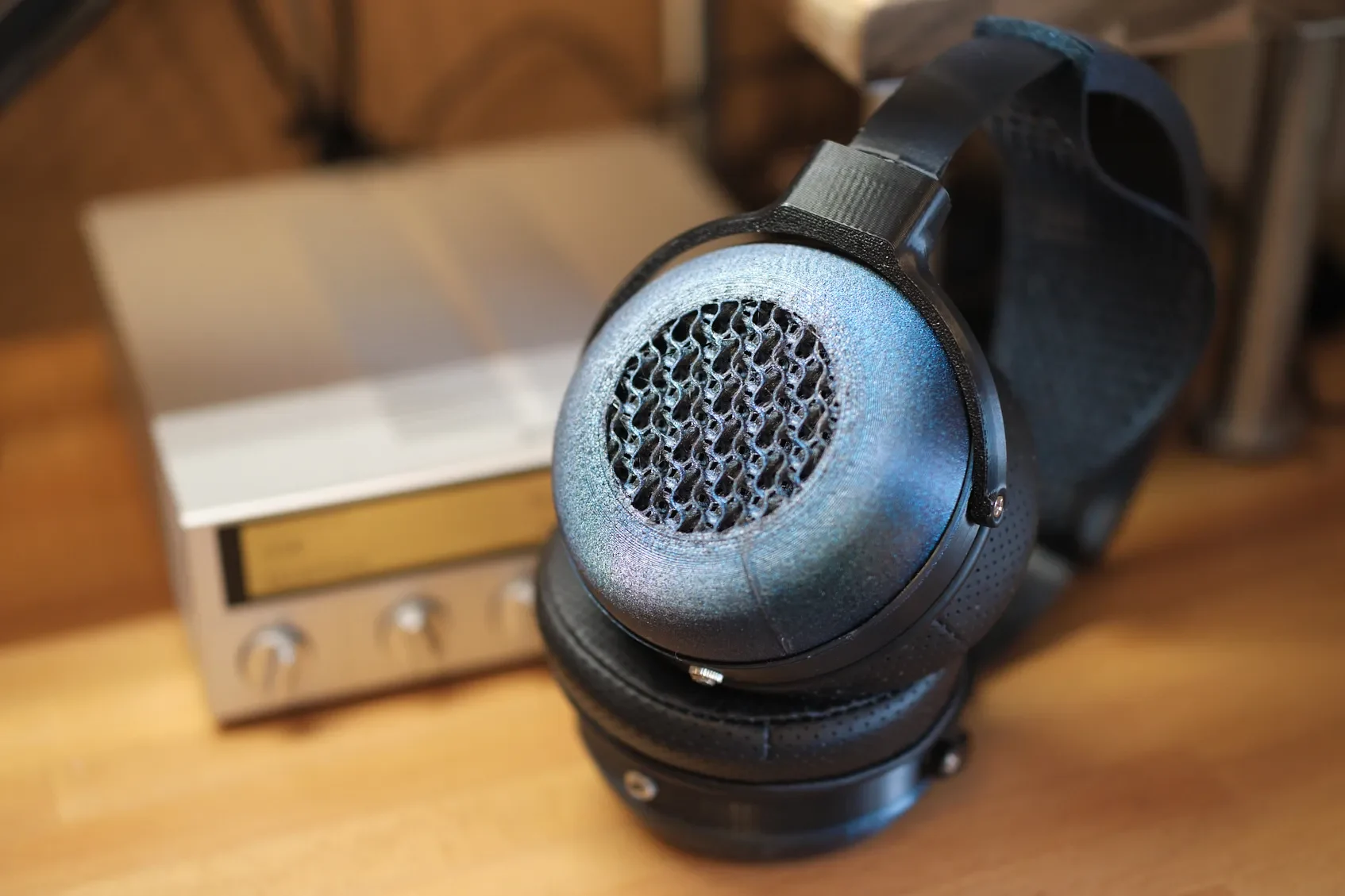

CH1-SC Наушники своими руками

Дизайн наушников основан на 50-мм динамике Peerless Typhony.

Эта конструкция — эксперимент, это модификация закрытой модели, над которой я работал. Цель заключалась в том, чтобы найти баланс между открытым и закрытым дизайном.

В результате они получились довольно темными, и они тяжелее, чем мне хотелось бы, но некоторые могут не возражать.

Размер чашек был намеренно увеличен таким образом, чтобы они подходили под чудесное оголо��ье Capra Audio и хомуты Satyr3. Это означает, что они также подходят для широкого спектра повязок сторонних производителей.

Я попытался задокументировать то, что я узнал из этих проектов, здесь https://www.head-fi.org/threads/diy-3d-printed-headphone-journey.979090/

Спецификация:
Драйверы — Бесподобные 50 мм
Колодки -
Рекомендуется — кожа SoulWit Protein с окончатыми краями.
Альтернатива — Алиэкспресс «OME» На моем ухе Окончатая «перфорация»
Брейнвавз XL
Кабельные соединители — PJ392 3,5 мм
Винты — M3 FHCS и полукруглая головка 8 и 10 мм.
Резьбовые вставки — термофиксация M3
Материал для настройки — фетр из смесовой шерсти толщиной 1,5 мм (1-2 мм), 30% шерсти.
Клей — клейкая переводная лента 3M 468MP или аналог.

Инструкции:
— Печать задней чашки. Установите гироидное заполнение 15 % (на основе сопла 0,6, отрегулируйте %, чтобы компенсировать сопла другого размера) и для достижения наилучших результатов, как показано ниже, установите для печати количество нижних слоев по умолчанию, но уменьшите верхние слои до одного. Затем вам нужно щелкнуть модель правой кнопкой мыши и добавить модификатор цилиндрической формы. Убедитесь, что и модель, и модификатор расположены по центру, и масштабируйте модификатор до размера, показанного ниже. Единственные настройки, которые вы хотите изменить в модификаторе, — это верхний и нижний слои, для которых вы хотите установить значение 0.
(Чтобы попытаться еще больше снизить вес, вы можете поэкспериментировать с уменьшением заполнения основного корпуса, сохраняя при этом более плотное наполнение в модификаторе цилиндра. Это может повлиять на акустику.)

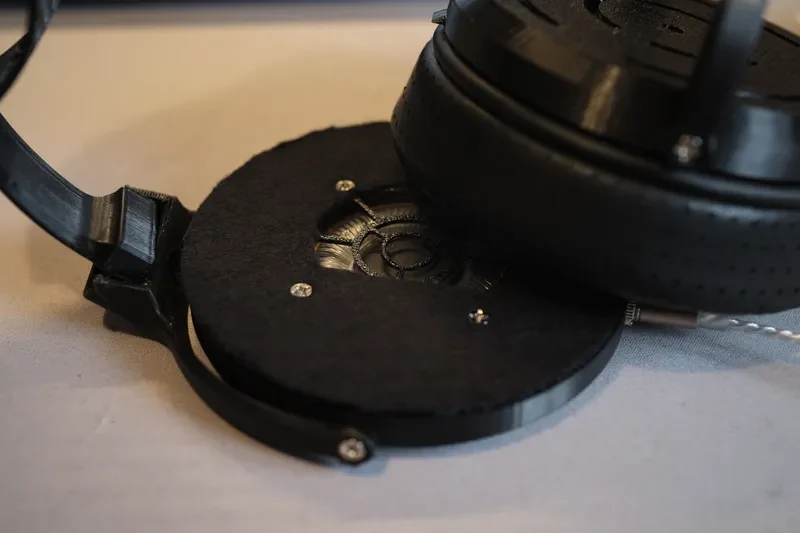

— Настройка фетра. Как показано ниже, разрежьте фетр по размеру пластины и приклейте его с помощью двусторонней ленты или другого клея. Я использую клейкую переводную ленту 3M 468MP.

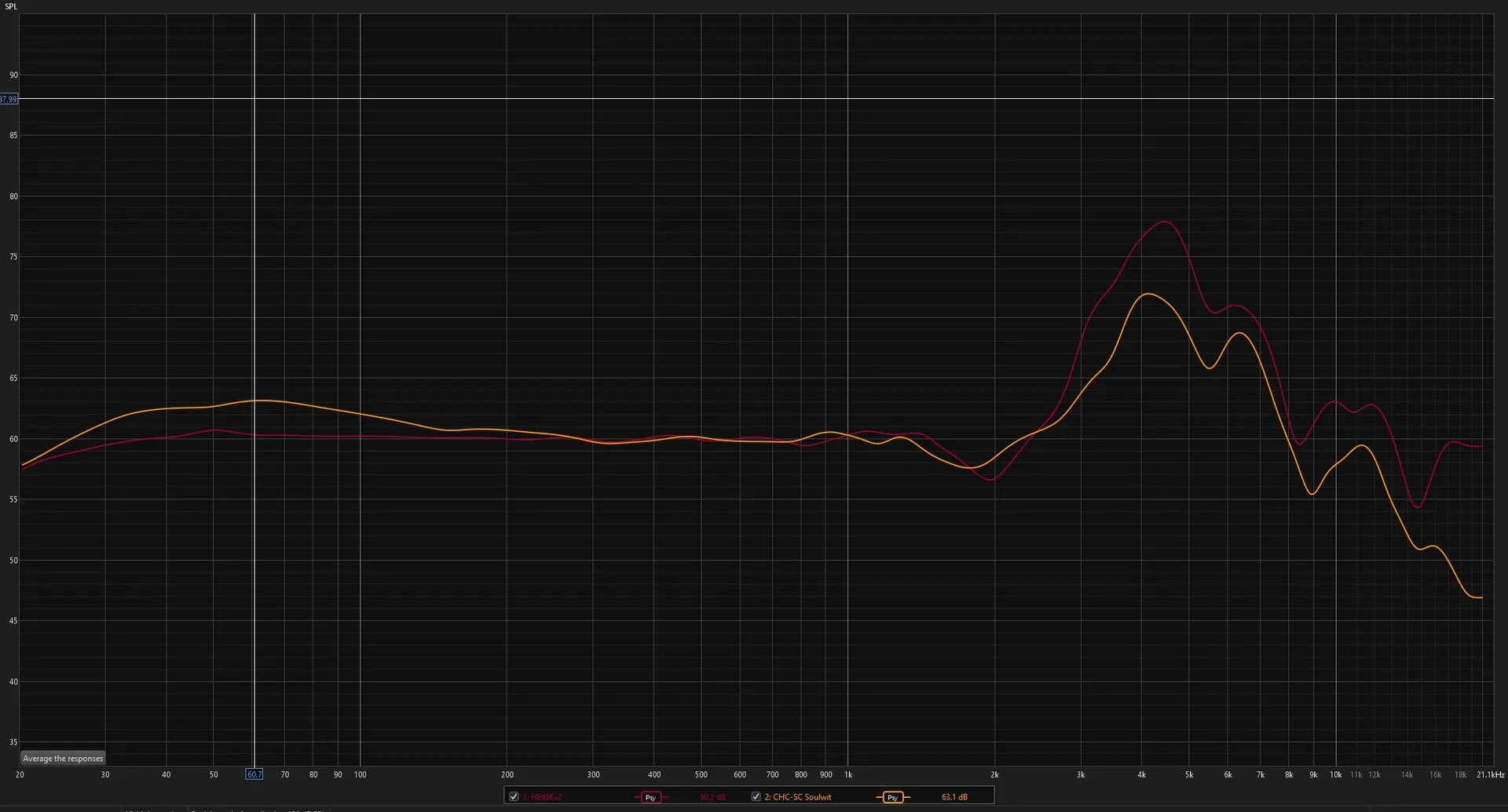

Приведенные измерения взяты со специальной установки и поэтому не могут быть сопоставлены ни с чем, кроме приведенных измерений, поэтому я предоставил сравнения с другими наушниками, которые будут использоваться в качестве известного эталона.
