Вытяжка дыма припоя - высокая производительность своими р..

Необходимые предметы
Рычаг вытяжного устройства диаметром 75 мм и предпочтительной длины (для справки у меня длина была 140 мм)
https://s.click.aliexpress.com/e/_oFoKbu9
4-дюймовый канальный вентилятор с высокой частотой вращения (я не совсем разбираюсь в конструкциях канальных вентиляторов, но вам нужны высокоскоростные вентиляторы с конструкцией, напоминающей турбину, поскольку они сочетают в себе поток воздуха и статическое давление. Обычно их можно заметить, потому что они имеют меньший диаметр входа и выхода, чем центр, где расположена лопасть вентилятора.)
Я использовал этот https://amzn.to/3WvABBi
4-дюймовый встроенный угольный фильтр (я не совсем уверен, что он отфильтровывает все частицы так же хорошо, как HEPA-фильтр, но я бы посоветовал присмотреться к комбинированному фильтру HEPA/угольный, если вы хотите спокойствия)
Я использовал этот, потому что на момент написания он был распродажей, но я уверен, что вы можете найти дешевле. https://amzn.to/42v5lpV

Этот пост содержит партнерские ссылки. Я могу получить компенсацию за соответствующие покупки при переходе по ссылкам. Цена товара не меняется, но я получаю небольшой процент от покупной цены, где это применимо. Это отличный способ выразить свою благодарность, если хотите, но это ни в коем случае не обязательно.

Процесс

Это простой процесс.

Прикрепите угольный фильтр к выпускному отверстию линейного вентилятора.
Заклейте его какой-нибудь клейкой лентой.
Вставьте печатный адаптер во вход канального вентилятора.
вставьте вытяжной рукав в адаптер
При необходимости зафиксируйте скотчем
смонтировать систему куда-нибудь.
Обзор

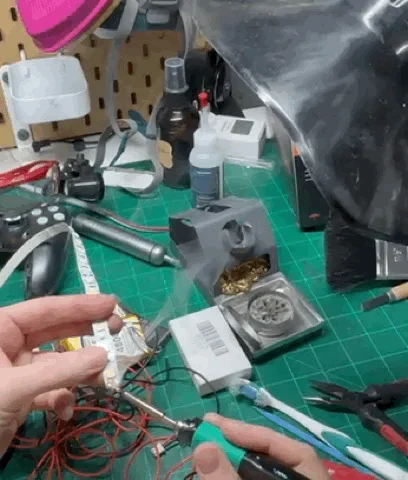

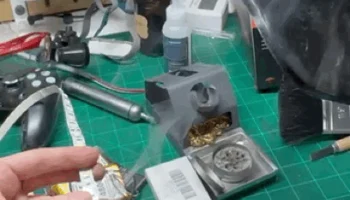

Я некоторое время работал с электроникой и ремонтировал платы, но всегда либо носил респиратор, либо имел достаточный приток воздуха. Недавно я хотел попытаться полностью удалить вредные испарения, потому что на моем новом рабочем месте мне приходится находиться рядом с несколькими чувствительными животными. Я поискал в Интернете, но не нашел именно того типа вытяжки, который мне нужен, которы�� не был бы машиной профессионального уровня и был бы непомерно дорогим.

Требования к моему самодельному экстрактору были следующими:

Он должен был иметь подставку и капюшон, чтобы не занимать места на столе (т. е. на столе не было маленького вентилятора хакко и маленького паршивого угольного фильтра без воздушного потока)
Он должен был иметь не только сильный поток воздуха, но и высокое статическое давление, чтобы иметь возможность проходить через фильтр и длинный рыча�� с множеством изгибов.
Он должен был фактически удалять частицы и токсины из поглощенного воздуха, а не просто разбрасывать их по комнате.
Оно должно было быть дешевле, чем оборудование профессионального уровня, но при этом иметь сопоставимую производительность.

Конструкция, которую я выбрал для выполнения всего этого, не нова, но я думаю, что простота использования прямого адаптера поможет завершить эту сборку, поскольку здесь практически не требуется никакой работы, кроме как собрать все вместе и выяснить, как вы будете его монтировать.

Я увеличил размер вытяжного рукава, чтобы он был как можно больше похож на входное отверстие встроенного вентилятора, чтобы не было значительного падения давления или воздушного потока. Я решил использовать определенный тип встроенного вентилятора, чтобы сохранить некоторое давление в обмен на некоторый поток воздуха. Этот баланс здесь работает хорошо, и конечный продукт может вытягивать пары на расстояние нескольких дюймов. Я не использовал здесь HEPA-фильтр для удаления большего количества твердых частиц, но фильтр, о котором я связался, имеет предварительный фильтр, и, поскольку меня больше всего беспокоили странные токсины в дыме, я не слишком беспокоился, пока в нем был активированный уголь и НЕКОТОРАЯ фильтрация.

Если у вас есть вопросы, пишите в комментариях, я постараюсь быть вам полезным. Надеюсь, это кому-то поможет.

Я пытался загрузить файлы STEP, но вы же знаете, каким иногда бывает SOLIDWORKS. Вот почему я называю это SORTAWORKS, когда он выходит из строя, теряя все мои данные. Наслаждаться!
