DIY Upcycled USB-грелка для рук с крышкой/устройство для ..

Отказ от ответственности

Как и в случае с любым проектом DIY (электронным или другим), вы несете ответственность за боль и страдания, которые могут причинить вам ваши творения, а также за неизбежные экзистенциальные кризисы, которые они переживают, когда вы даруете им проклятие разума.

Описание/Мотивация

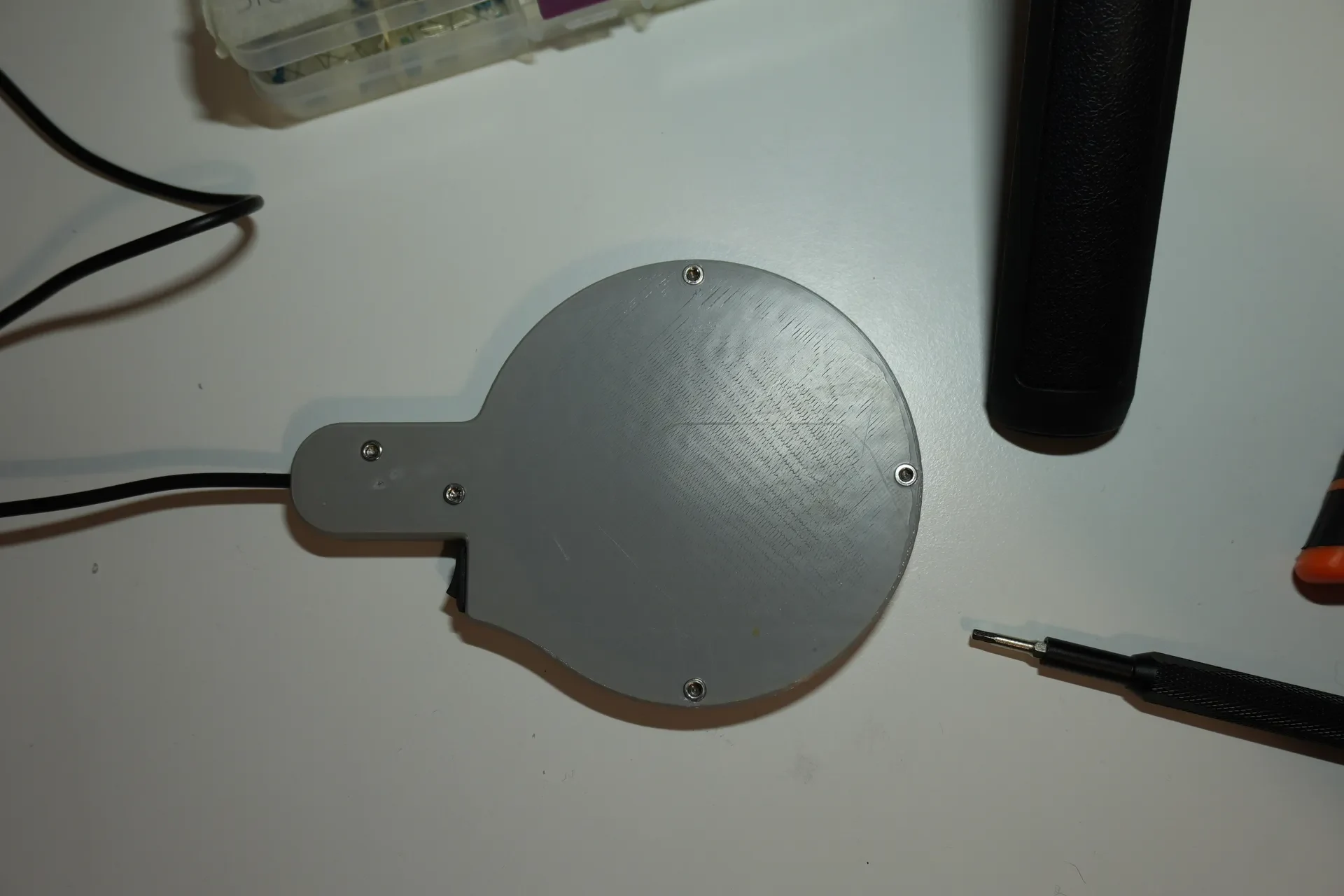

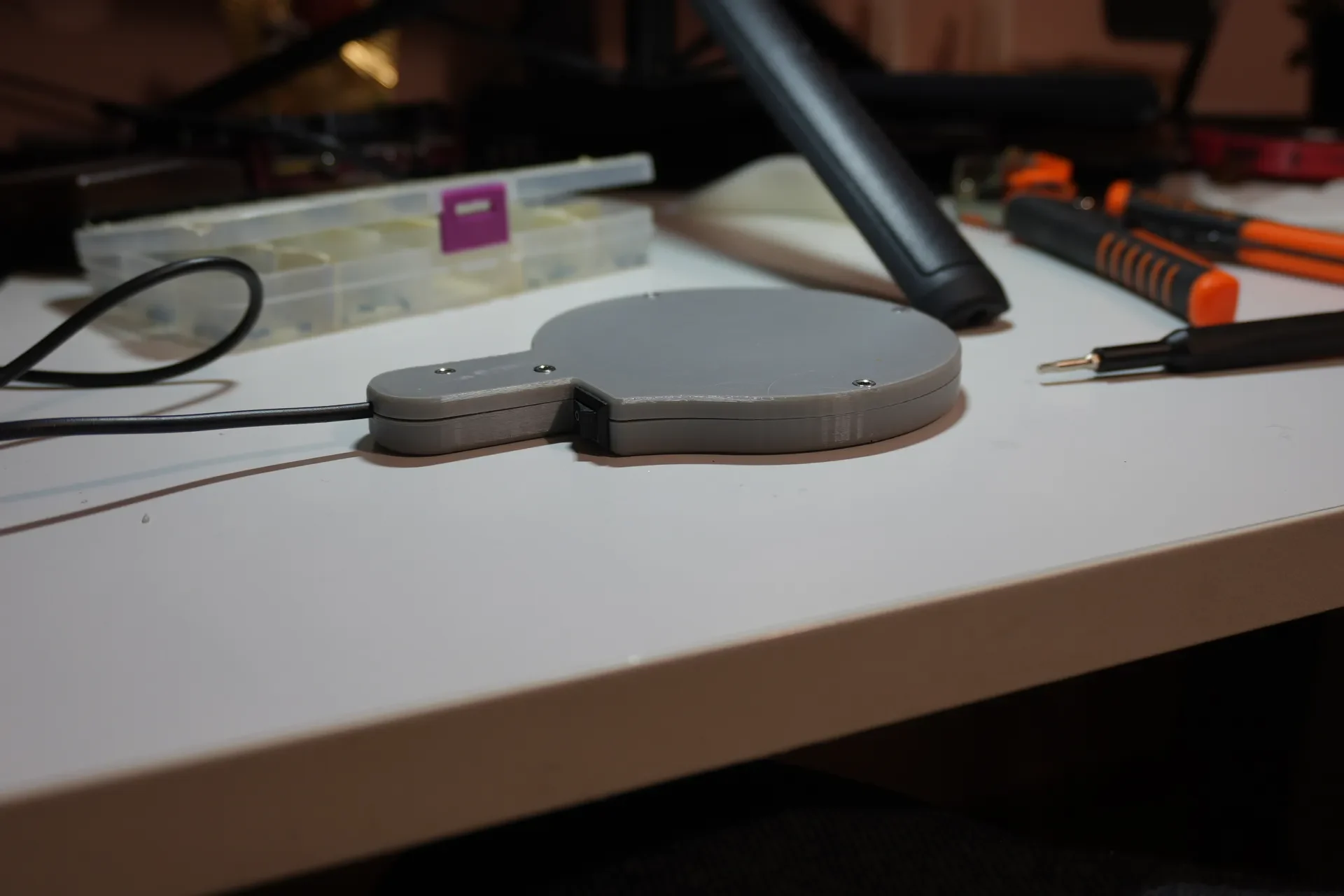

Это ужасно забавный проект портативной грелки для рук, сделанный своими руками.
Я получила отзывы о том, что тепло и��еально подходит для облегчения менструальных болей при прямом контакте с кожей, если вы будете следовать моим инструкциям здесь, хотя ваш пробег (≈километр?) может отличаться.

Модель оснащена местом для двухконтактного кулисного переключателя и защитой от натяжения кабеля, чтобы предотвратить перепутывание внутренних компонентов, если вы потянете за USB-кабель, питающий обогреватель.

Проблема, с которой я столкнулся с грелками для рук с батарейным питанием, двоякая:

Аккумулятор и нагревательные элементы занимают один и тот же корпус. Вы можете видеть, куда это идет. Вы поварите-Рамзи аккумулятор, когда будете его использовать, получите быструю деградацию.

Разрядился аккумулятор = нет нагрева. Когда вы берете обогреватель, он, вероятно, вам понадобится. Если у него разрядится батарея, вам не повезет, если только у вас под рукой не окажется еще одного обогревателя. У меня больше блоков питания, чем специальных обогревателей на батарейках.

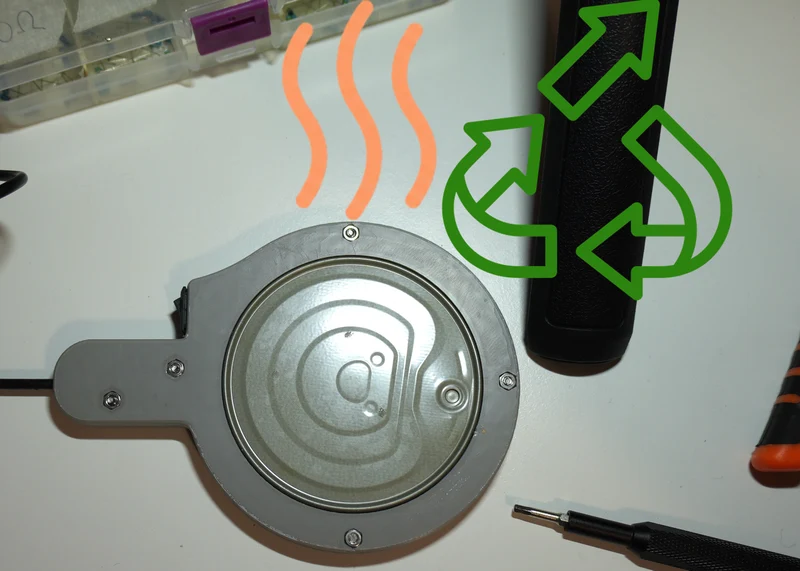

Этот проект решает эти две проблемы: разрядился аккумулятор? Просто замените блок питания на другой универсальный аккумулятор с USB-A, и вы готовы продолжить. Нагрев также происходит вдали от питающих его батарей.

Апсайклинг? Зависит от вас.

У меня есть множество бесцельных вещей, которые я включил в этот проект.

У меня оказался набор резисторов, которые я не использовал уже 7 лет; У меня также есть остатки термопасты от сборки ПК (1 год?); и у меня также был шнур мини-USB, который мне не использовался (вероятно, 10 лет); и у меня есть обычные двухконтактные кулисные переключатели, которым я тоже не нашел применения (7 лет). Да, и у меня также есть нить ABS, которая лежала в моей комнате в течение 6 лет, терпеливо ожидая того дня, когда я решу, что хочу вдохнуть приятные пары ABS, которые, как известно, испускают во время печати.

Термопаста портится, если ее не использовать, и у меня не было другого применения, поэтому это предотвращает ее выбрасывание. Также металлический элемент — распространенный побочный продукт, крышка от консервов.

Все это учитывается до показателя переработки, κ (Каппа), для «коэффициента хранителя» (или константы «сохрани это на всякий случай»).

κ = ∑(t неиспользовано) κ = 7 + 1 + 10 + 7 + 6 κ = 31 год хранения

Обычно это считается солидной цифрой.

Ингредиенты

Вам понадобится

Резисторы 9 х 150 Ом

Резисторы 9 х 100 Ом

Обычная крышка банки из 307-го сплава (внутренний диаметр ~ 85 мм).

Безопасный консервный нож / консервный нож с гладкими краями для открытия крышки (почему см. раздел «Сборка» ниже)

Обычный двухконтактный переключатель.

Кабель USB-A

Олово и паяльник.

(Остаток) термопасты

5 винтов M3x10 (ширина 3 мм, длина 10 мм)

5 гаек М3.

Я предоставил файл Fusion 360 и файл STEP, модель параметризована, поэтому, если ваша крышка имеет немного другой диаметр или ваш переключатель / USB-кабель имеют разные размеры, вы можете попытаться изменить соответствующие параметры и надеяться, что модель не исчезнет из этого существования.

Похоже, что переключатель — это то, что я нашел в Google «2-контактный электрический кулисный переключатель AliExpress».

Печать

Я предлагаю использовать для корпуса ABS/ASA/PETG, так как нагреватель будет… нагреваться. PLA, скорее всего, деформируется, как только вы начнете использовать нагреватель.

Печатал без подставок, используя профиль Speed ​​0,25 мм на сопле MK4S 0,4 мм HF.

Сборка
Получение крышки банки

Я настоятельно не рекомендую использовать обычные консервные ножи, которые отрезают крышку.
Вам следует использовать безопасный консервный нож/консервный нож с гладкими краями, поскольку они просто отжимают уплотнение крышки, а не разрезают крышку и оставляют острые края. См. изображение ниже. Еще понадобится банка с крышкой 307 (у меня внутренний диаметр 85 мм), у меня такая от банки из-под тунца.

Если вы даже не слышали об этих консервных ножах, я рекомендую посмотреть невероятно интересное видео от Technology Connections об этих консервных ножах ниже. Я понятия не имел, что у меня есть один из них, пока не посмотрел v.
