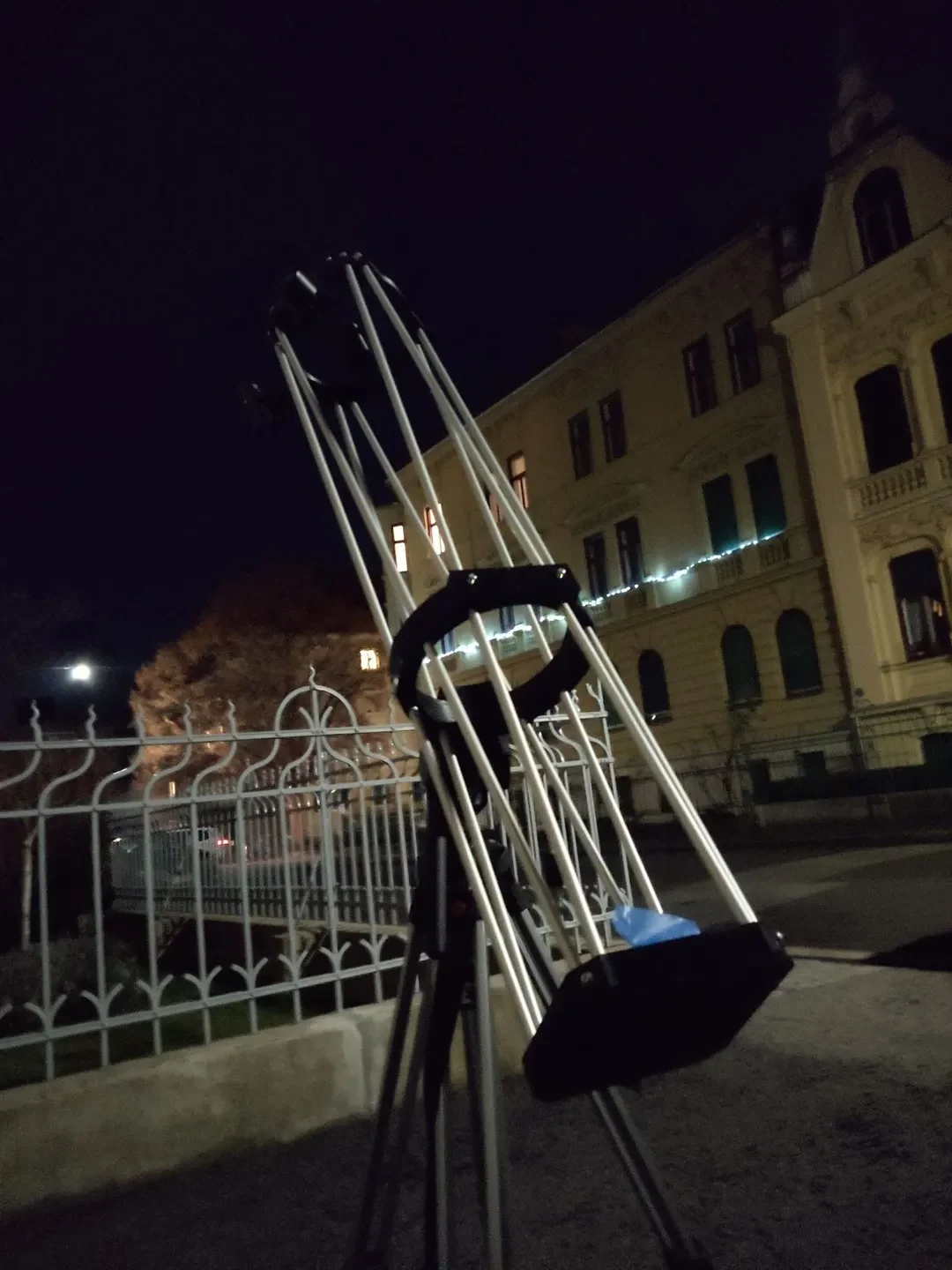

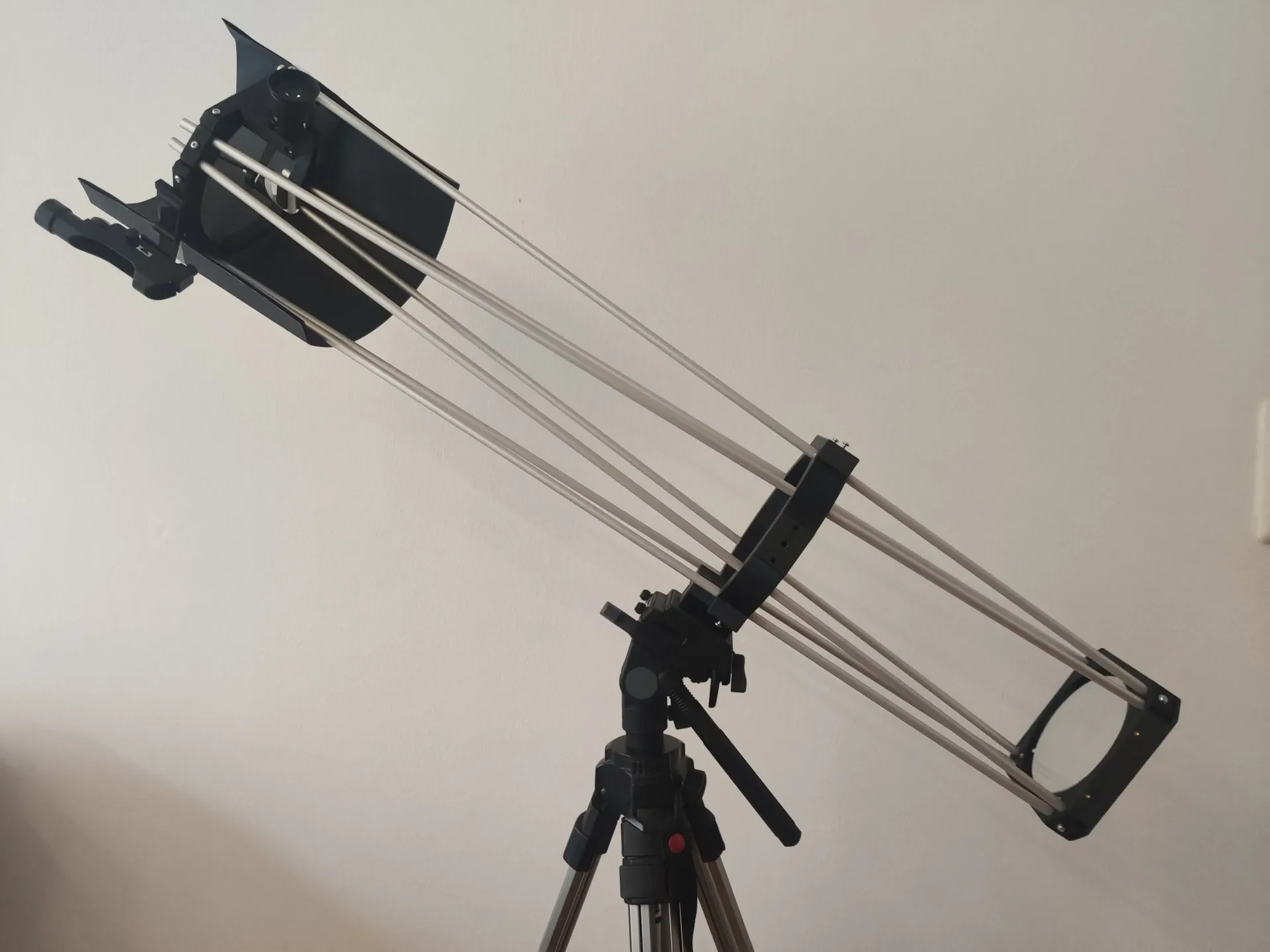

Телескоп - сверхлегкий, ферменная труба, конструкция Ньют...
НЕ СМОТРИТЕ НА СОЛНЦЕ С ЭТИМ!
Также взгляните на мой улучшенный дизайн Добсона:
https://www.printables.com/model/317112-propdob-telescope-foldable-travel-dobsonian-45-mir
Привет, это ньютоновский телескоп с зеркалом диаметром 114 мм и, следовательно, с немного большей светосилой и разрешающей способностью, чем у типичных 70-мм телескопов-рефракторов для начинающих. Идеально подходит для наблюдения за кратерами на Луне, а также кольцами на Сатур��е и полосами на Юпитере.

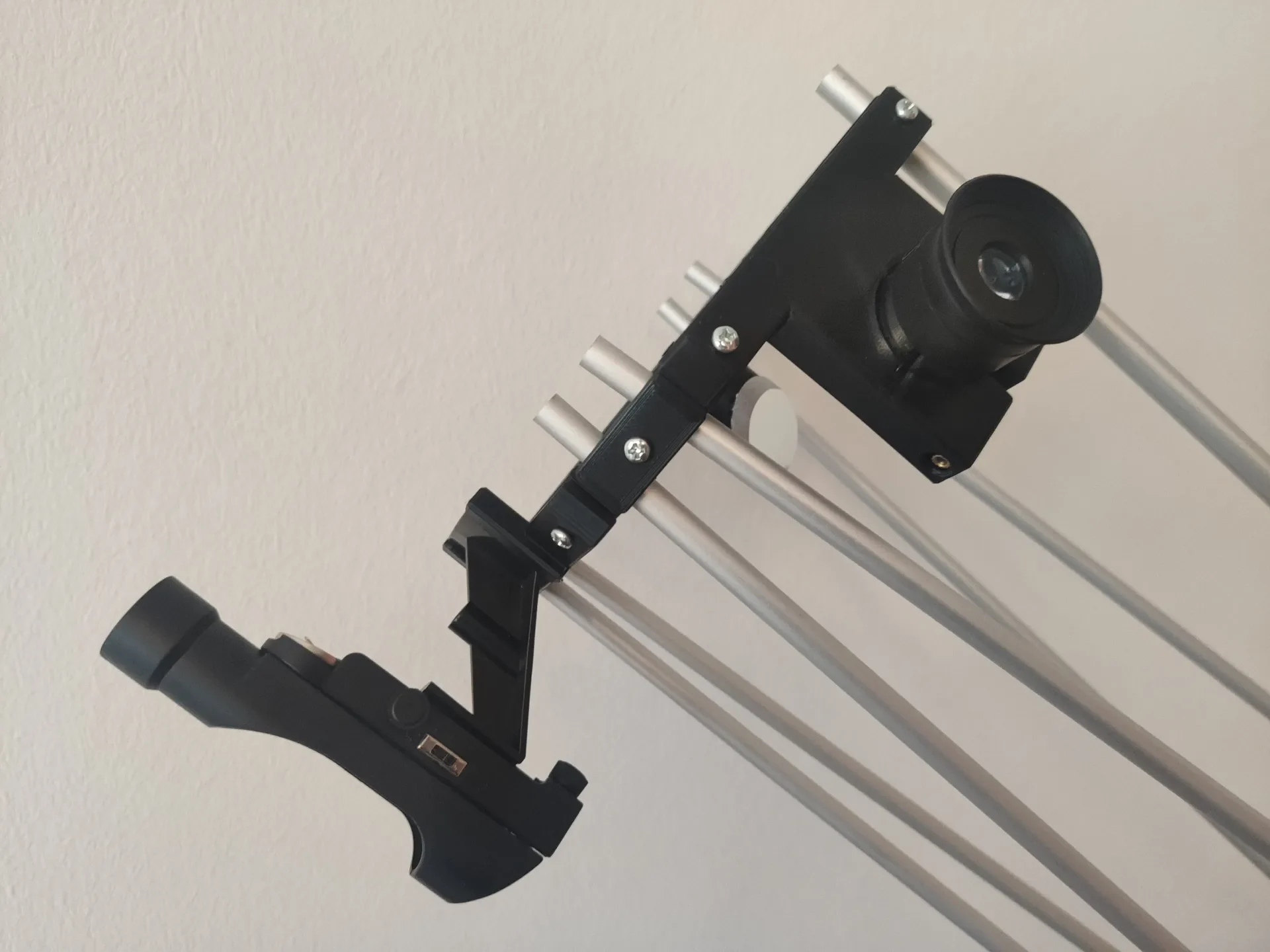

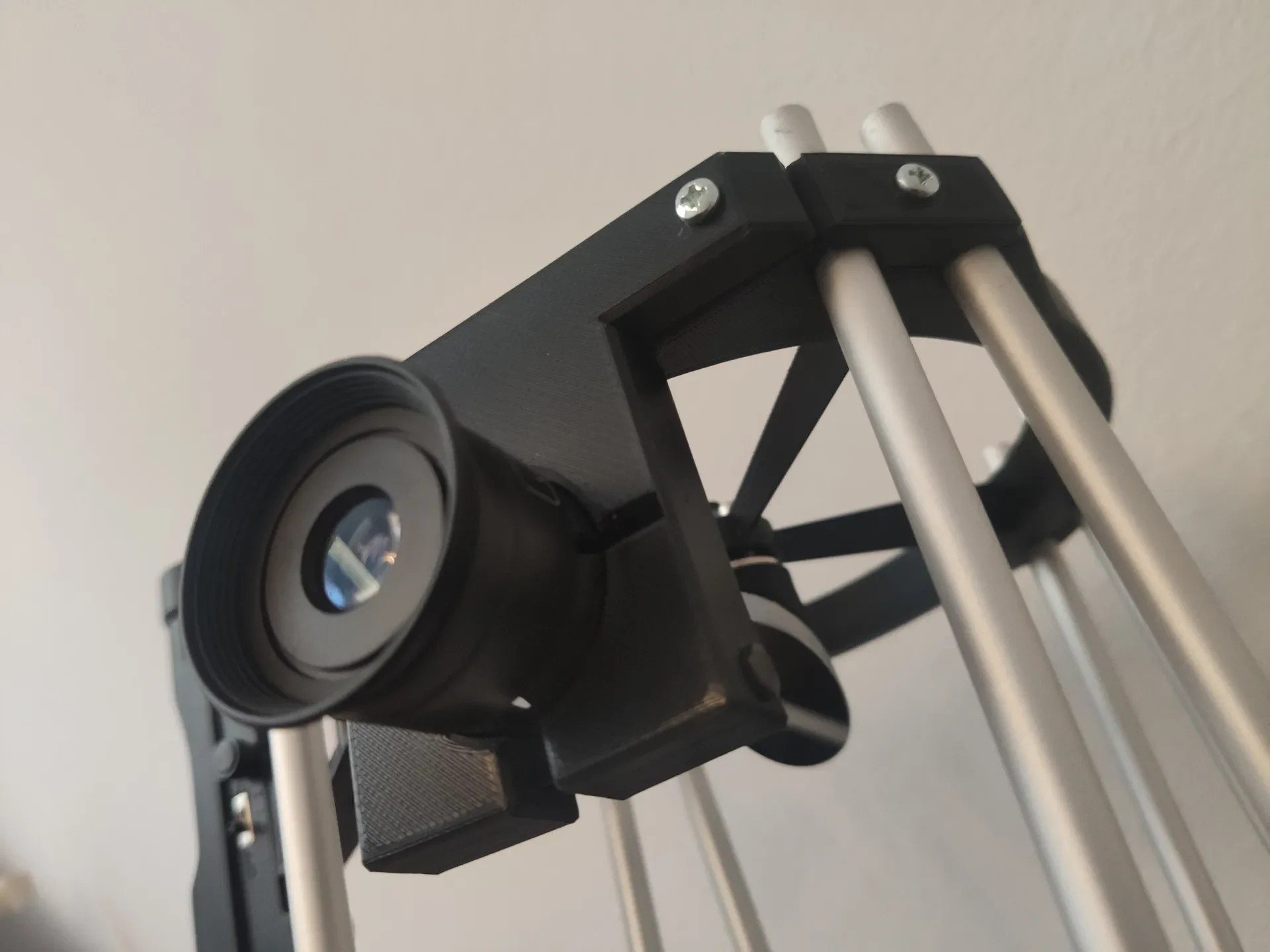

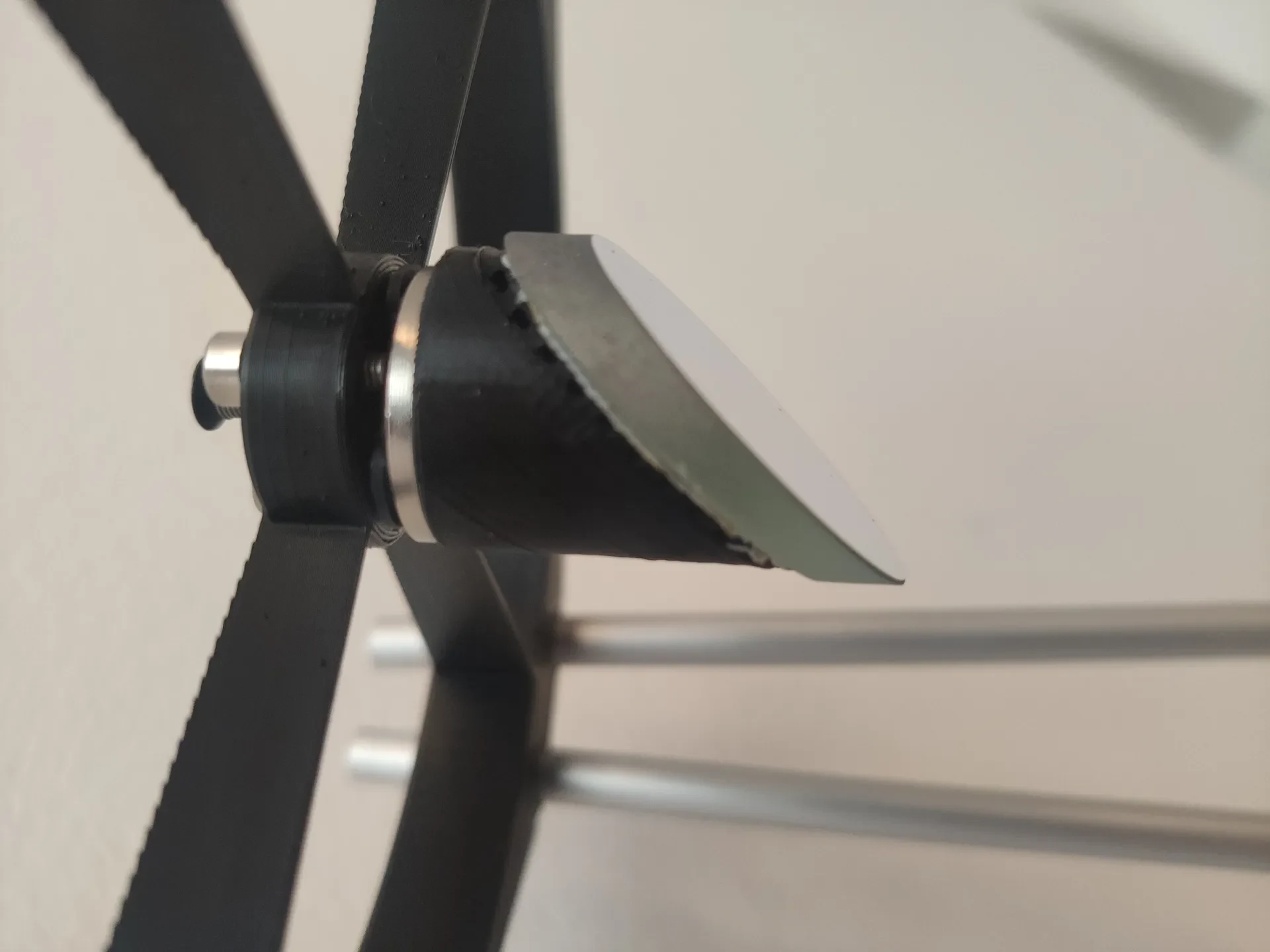

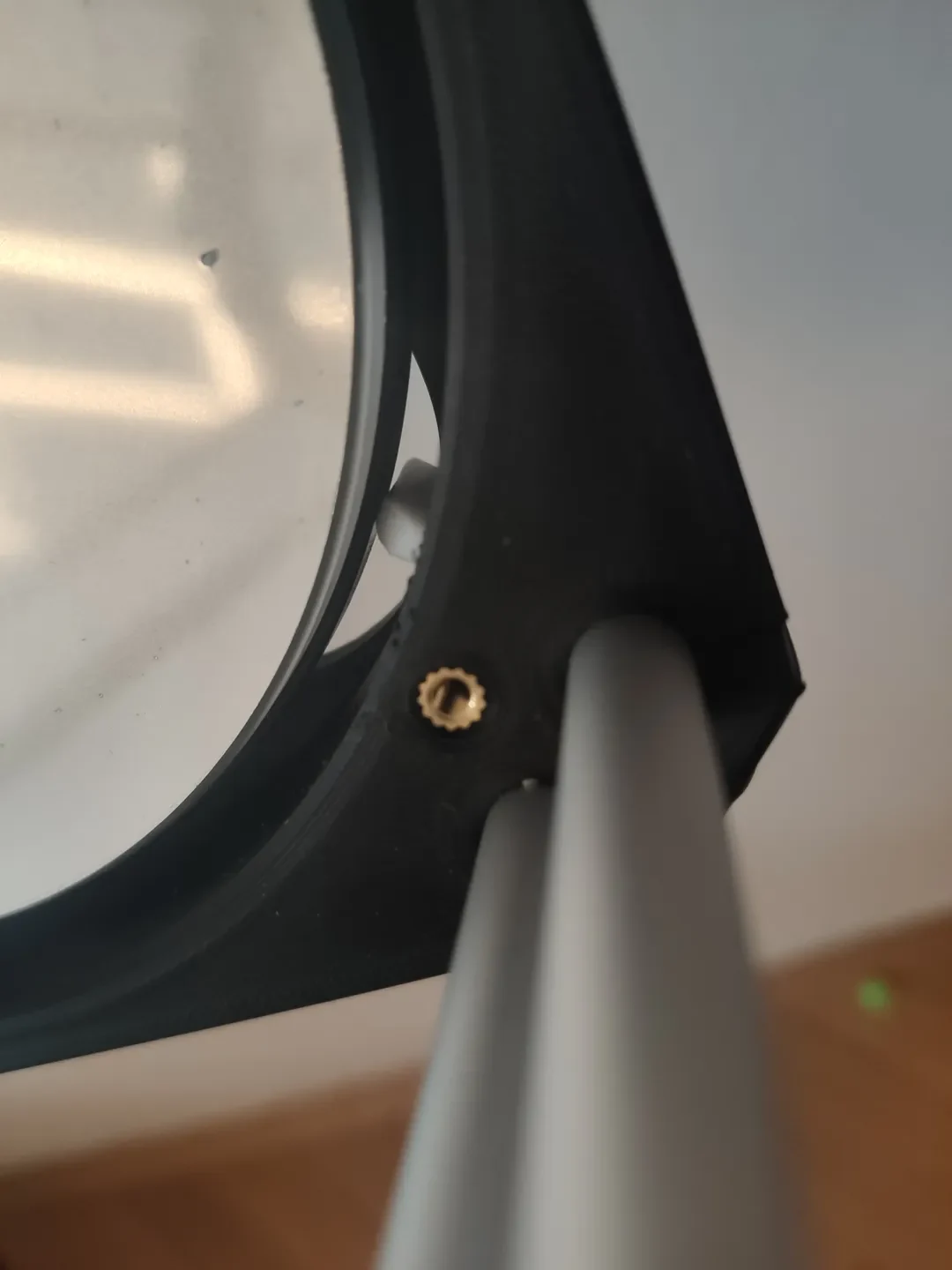

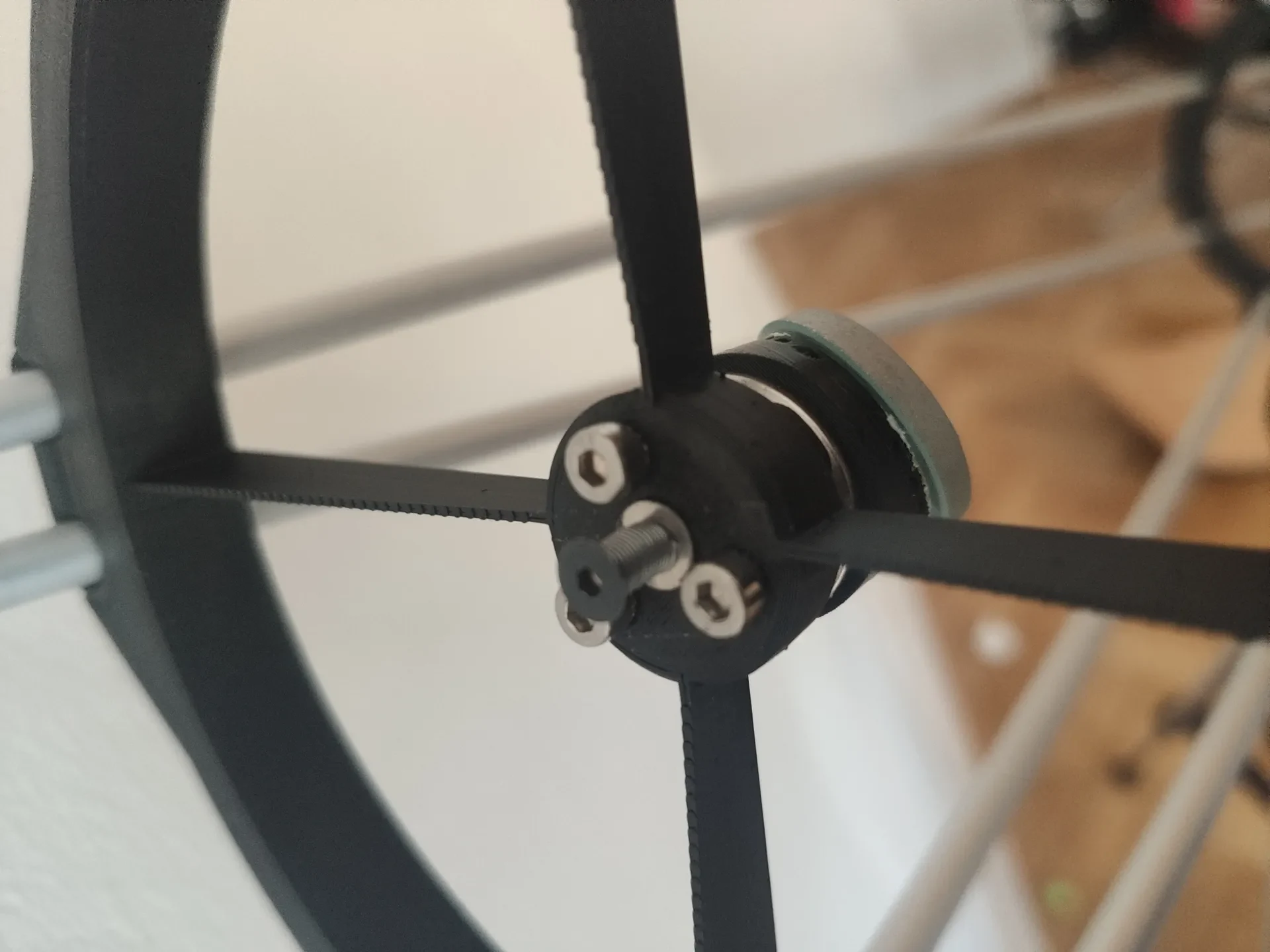

Сферическое зеркало диаметром 114 мм и фокусным расстоянием 900 мм часто можно найти в Интернете в комплекте с зеркалом с диагональю 25 мм примерно за 30-70 евро. Не бойтесь использовать дешевое сферическое зеркало — со спецификацией 114/900 оно будет четким и таким же хорошим, как и параболическое зеркало. Вместе с восемью алюминиевыми или деревянными стержнями внешним диаметром 8 мм и длиной 1000 мм, горсткой резьбовых вставок диаметром 3 мм для создания резьбы в отпечатках и связкой винтов М3 длиной ~16 мм это все равно дешевле обычного телескопа для начинающих. Обратите внимание, что вам также понадобится дешевый окуляр Келлнера или немного лучший окуляр Плёссля (~ 10 евро) или набор окуляров и (фотографический) штатив с винтовым креплением на четверть дюйма. На боковой стороне телескопа также имеется резьба M6, поэтому вы можете прикрепить монтировку Добсона для телескопа, и я включил stl для крепления «ласточкин хвост» для дешевой экваториальной монтировки, которую можно было бы использовать. Вам также понадобятся две пружины, например. от шариковой ручки, которые используются в фрикционном фокусере и держателе диагонального зеркала. Фокусировщик работает путем перемещения окуляра внутрь и наружу — легкое и простое решение, которое работает весьма хорошо.
Увеличение телескопа определяется фокусным расстоянием 900 мм, р��зделенным на фокусное расстояние окуляра. Окуляр диаметром 10 мм будет хорошим началом и даст 90-кратное увеличение 900 мм/10 мм = 90 мм. Фокусное расстояние этого телескопа не должно быть короче 4 мм, и имейте в виду, что некоторые из лучших видов доступны не при максимальном увеличении, а при немного большем обзоре, например 10 мм или 20 мм. К телескопу можно установить дешевый видоискатель с красно�� точкой — он необходим для поиска Юпитера или Сатурна на небе, но не является абсолютно необходимым для Луны.

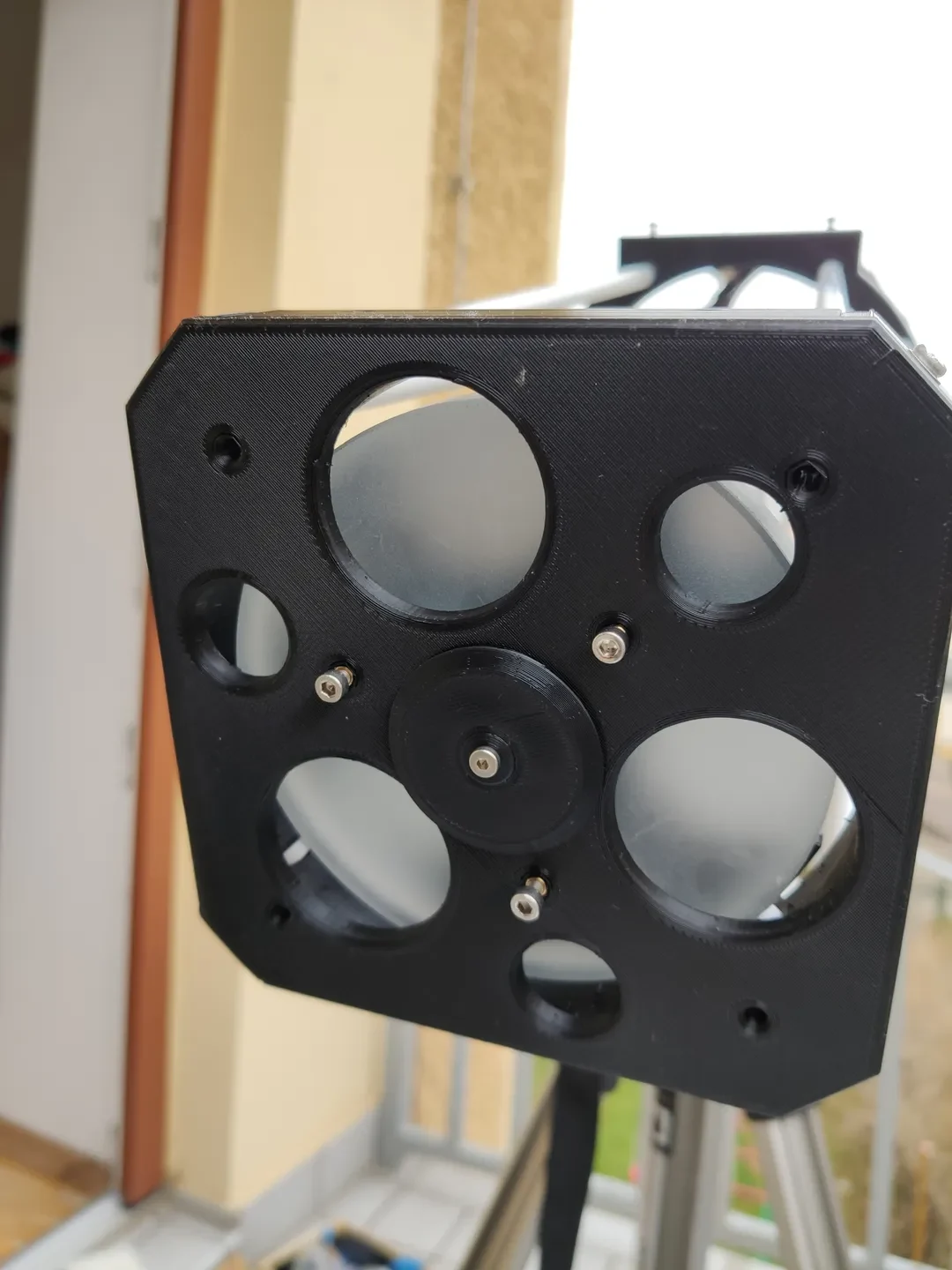

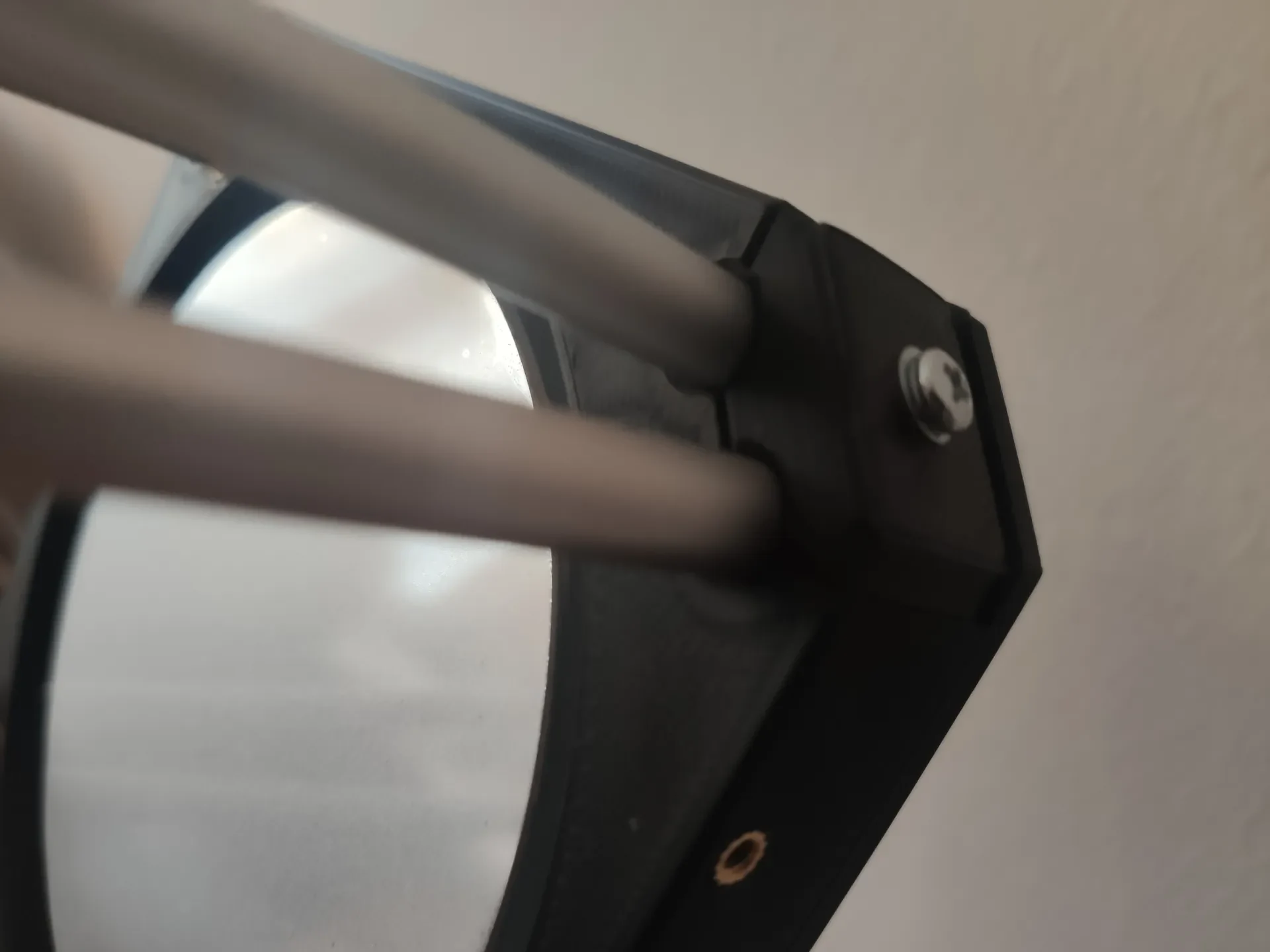

Дизайн вдохновлен складным телескопом propdob с сайта roelblog.nl: зеркало опирается на кабельную стяжку, приклеенную к боковой части зеркала по его центральной линии. Кабельная стяжка скользит по куску тефлона (или другому куску пластика / пластиковому куску с печатным изображением толщиной 3 мм), одновременно опираясь на три винта сзади, которые позволяют коллимировать телескоп. См. онлайн-советы и рекомендации по выравниванию коллимации. Это немного сложно освоить, но неплохо, если вы это поймете — коллимация звезд возможна даже без дополнительных инструментов. Кроме того, есть окуляры Chesire, которые вы можете распечатать. Немного двустороннего скотча понадобится, чтобы приклеить диагональное зеркало на место и закрепить заднее зеркало от выпадения. Зад��ее зеркало свободно закреплено в клетке, чтобы не деформировать его (немного перебор для такого маленького зеркала, но тоже не повредит). Преимуществом конструкции с анкерным стержнем является возможность разбирать телескоп для хранения или транспортировки. Кроме того, сверхлегкий дизайн также минимизирует объем печати.
Получайте удовольствие от создания собственного телескопа и опубликуйте его марку (и тем самым заработайте прусаметры нити). Дайте мне знать, если у вас есть идеи по изменению дизайна, и я с удовольствием нарисую альтернативные детали. Приятного изготовления!
PS: будьте реалистичны в своих ожиданиях от астрономических изображений, этот телескоп не может конкурировать с большими телескопами — перед сборкой поищите образцы изображений Сатурна через 114-миллиметровый телескоп. Тем не менее, это хорошее развлечение, и можно много узнать об оптике и астрономии. Также будьте терпеливы, «видя», что облачный покров, дымка, атмосферная турбулентность делают виды плохими в один день и прекрасными на следующий день. Также обратите внимание, что приведенный выше вид на церковную башню хуже по качеству, чем вид глазом — фотография с портативного смартфона через окуляр не передает этого телескопа должным образом.
