Адаптер штатива...

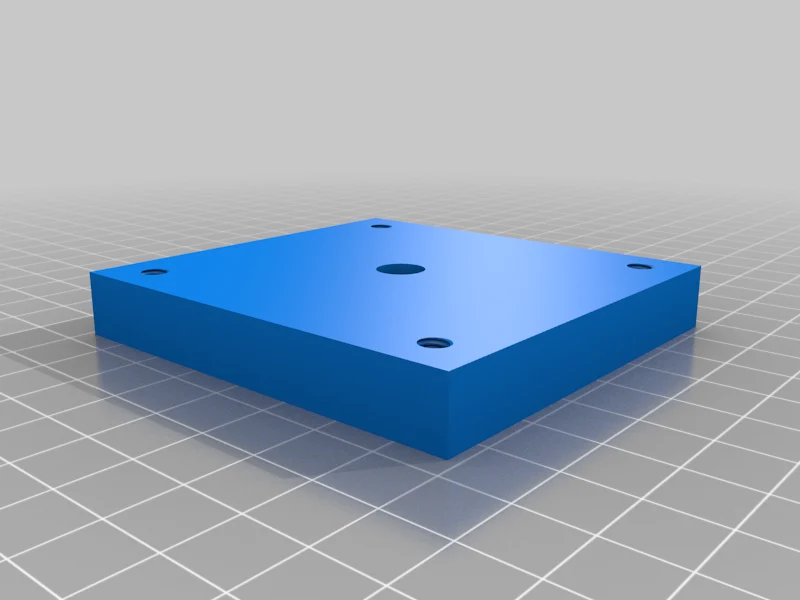

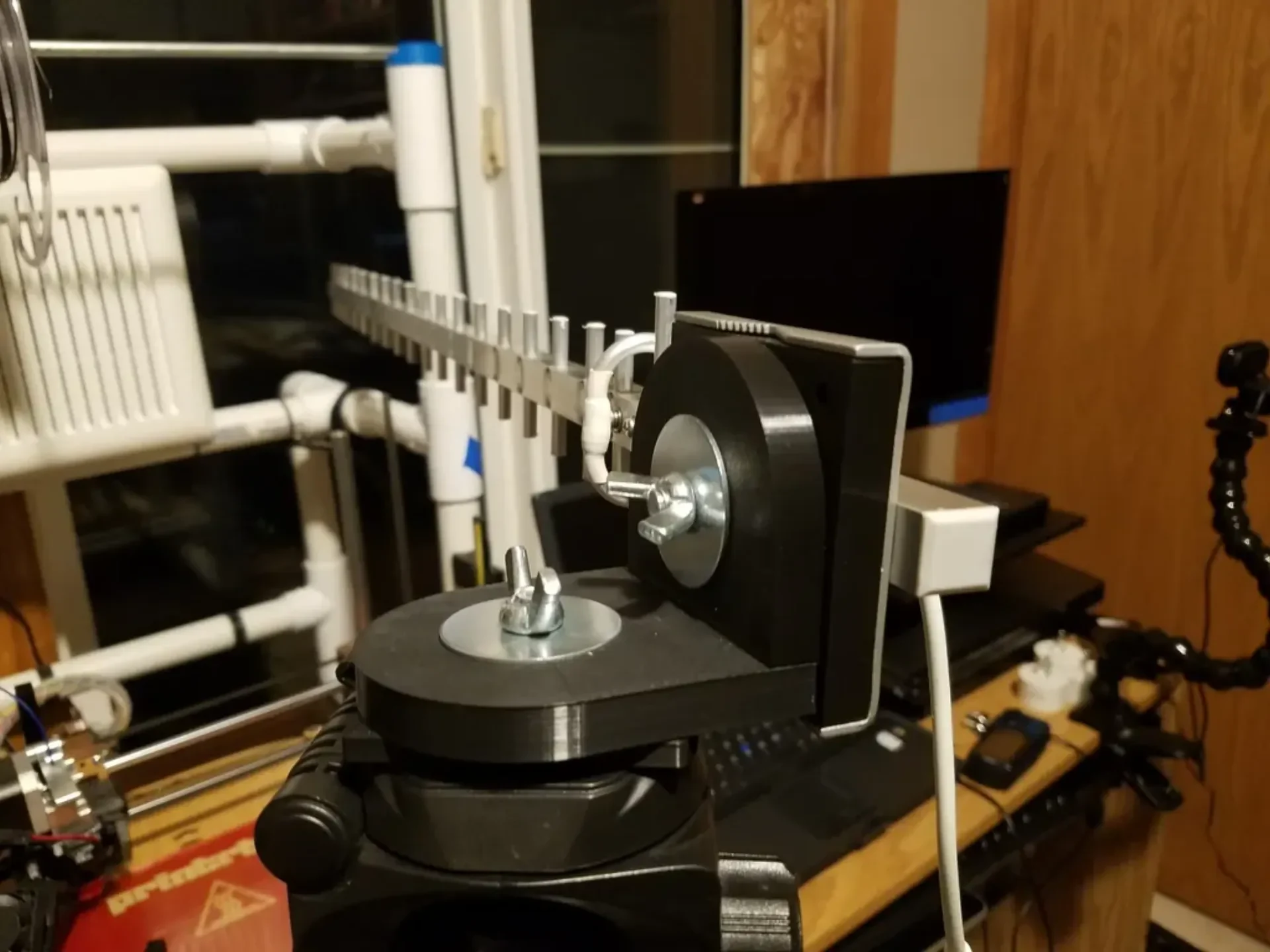

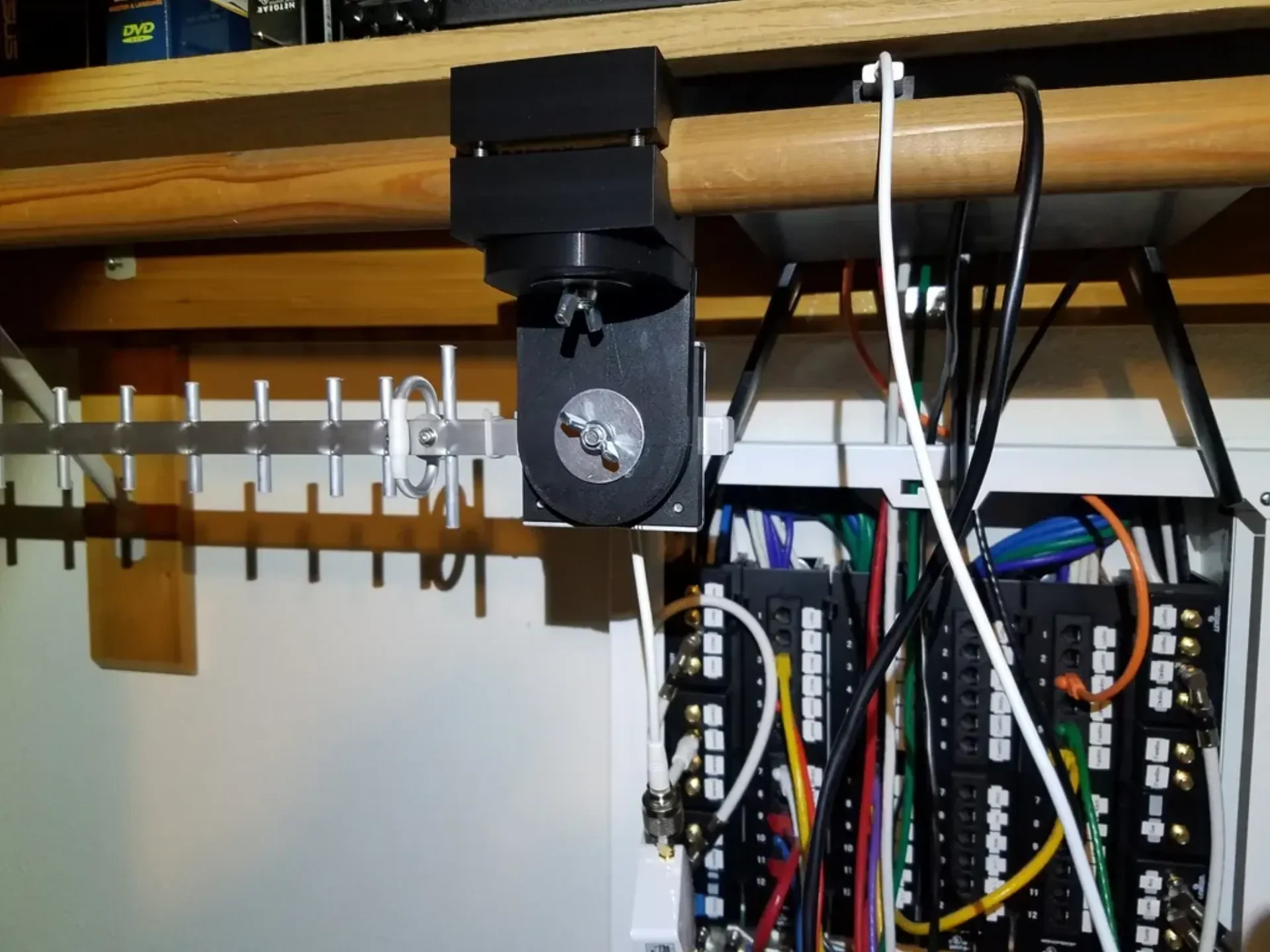

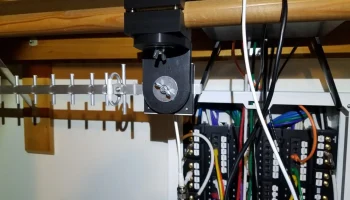

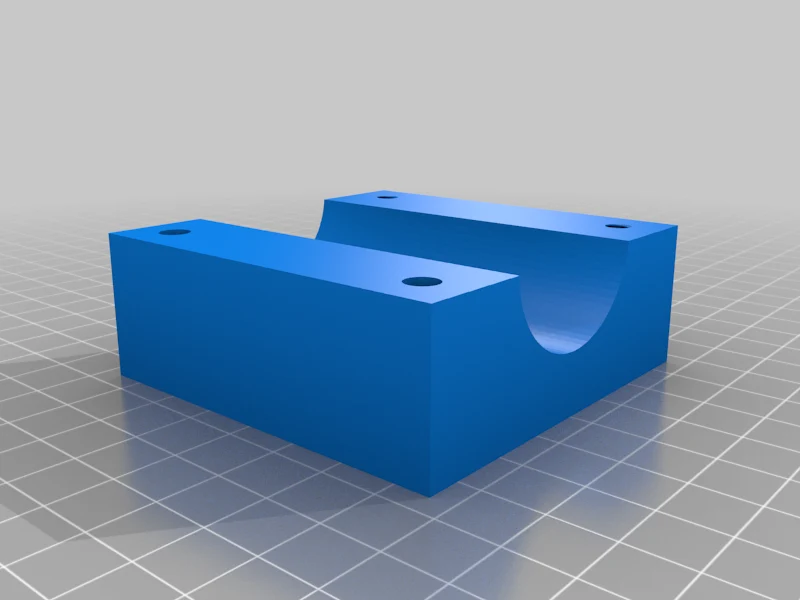

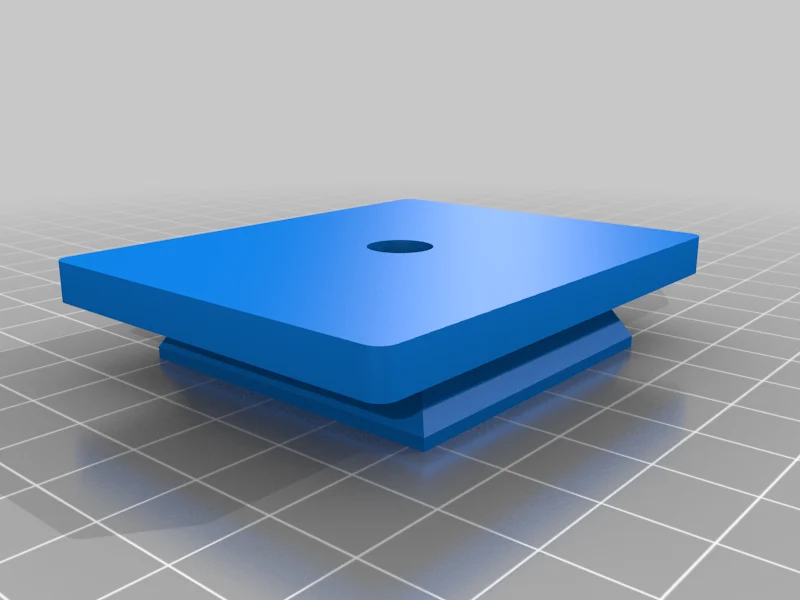

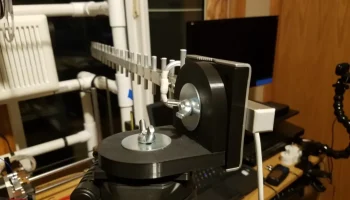

Это монтажный адаптер, который я сделал для антенны Яги. Одно крепление работает со штативом для камеры Amazon Basic, другое предназначено для крепления к шесту (в моем случае вешалка для одежды в шкафу).

Центральные отверстия были предназначены для болта с головкой 5/16 дюйма и барашковых гаек.

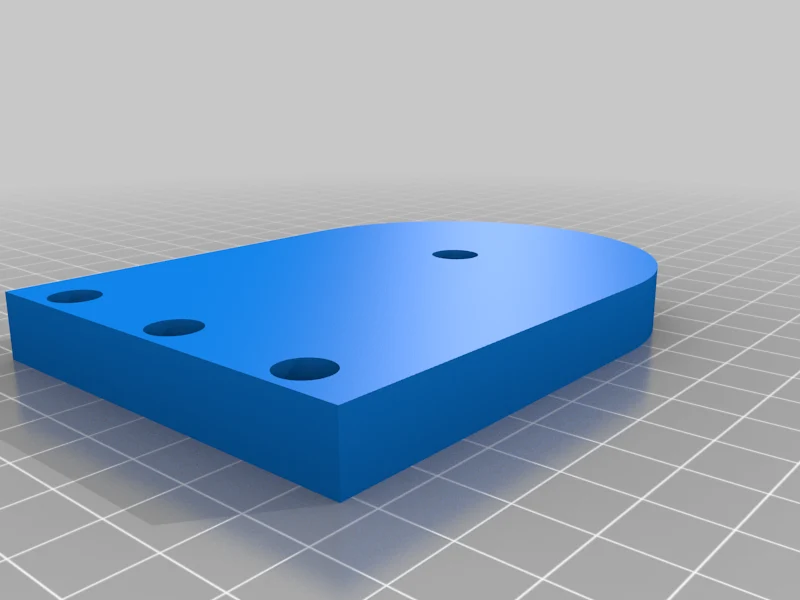

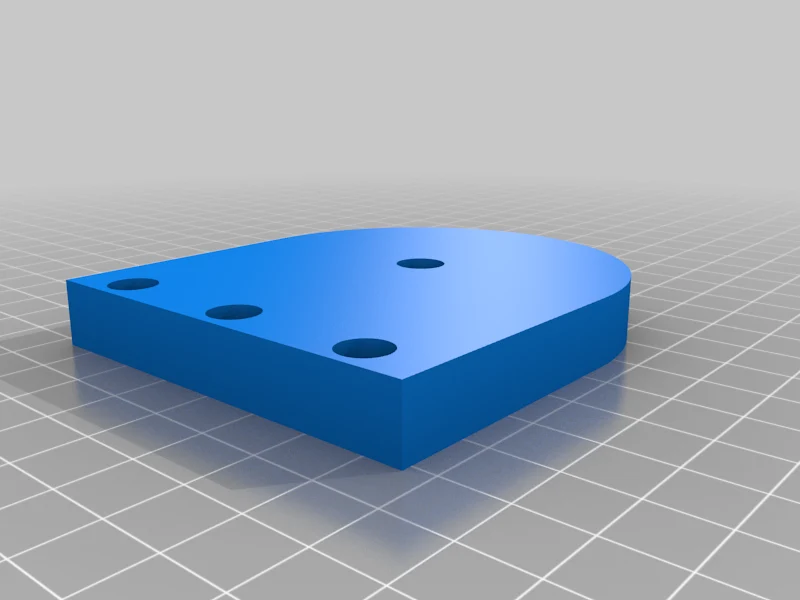

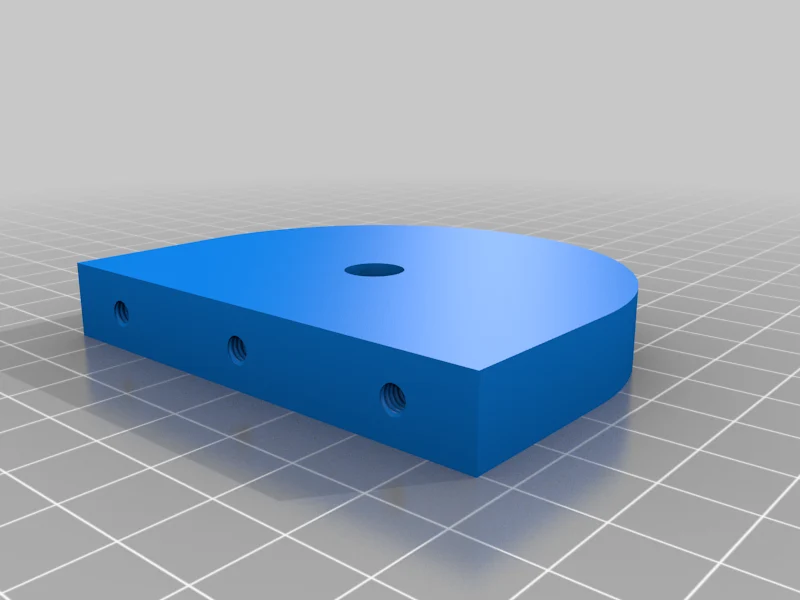

Отверстия, соединяющие L-образные кронштейны, имеют размер M4, а кронштейны антенны и стержня — M5.

Я положил шайбу между напечатанной деталью и барашковой гайкой. Я попробовал вставить шайбу между напечатанными деталями, но это не позволяет затянуть их настолько, чтобы предотвратить перемещение, поэтому я рекомендую не использовать шайбу там.

https://a360.co/3241yyP https://a360.co/38DJwpp https://a360.co/2HtrM4f https://a360.co/323fY1Q https://a360.co/2VanVBh https://a360.co/2P1qIbI https://a360.co/37CcGUG

Напечатано с 60% заполнением и 8 стенками, поэтому резьбовым деталям было за что зацепиться, и была достаточная структура для зажимных усилий.

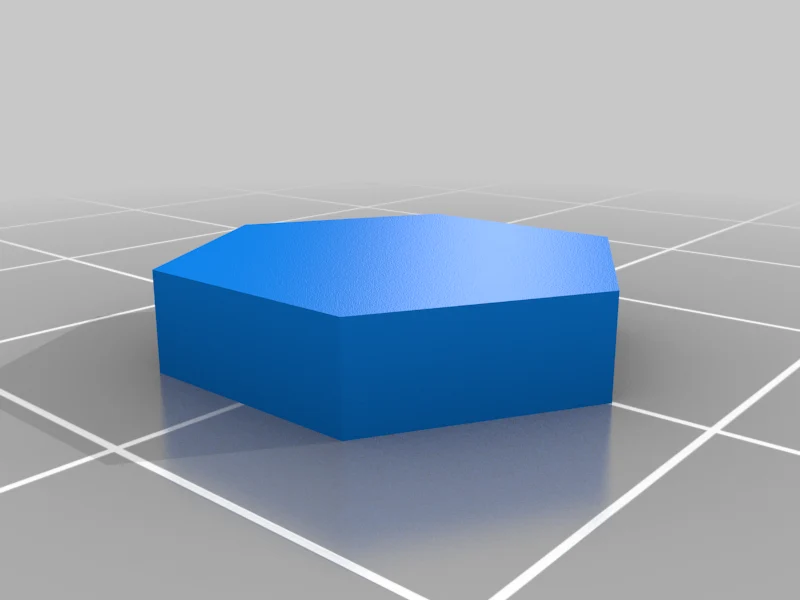

Шестигранная заглушка предназначена для крепления штатива, она приклеивается, чтобы удерживать болт на месте.
