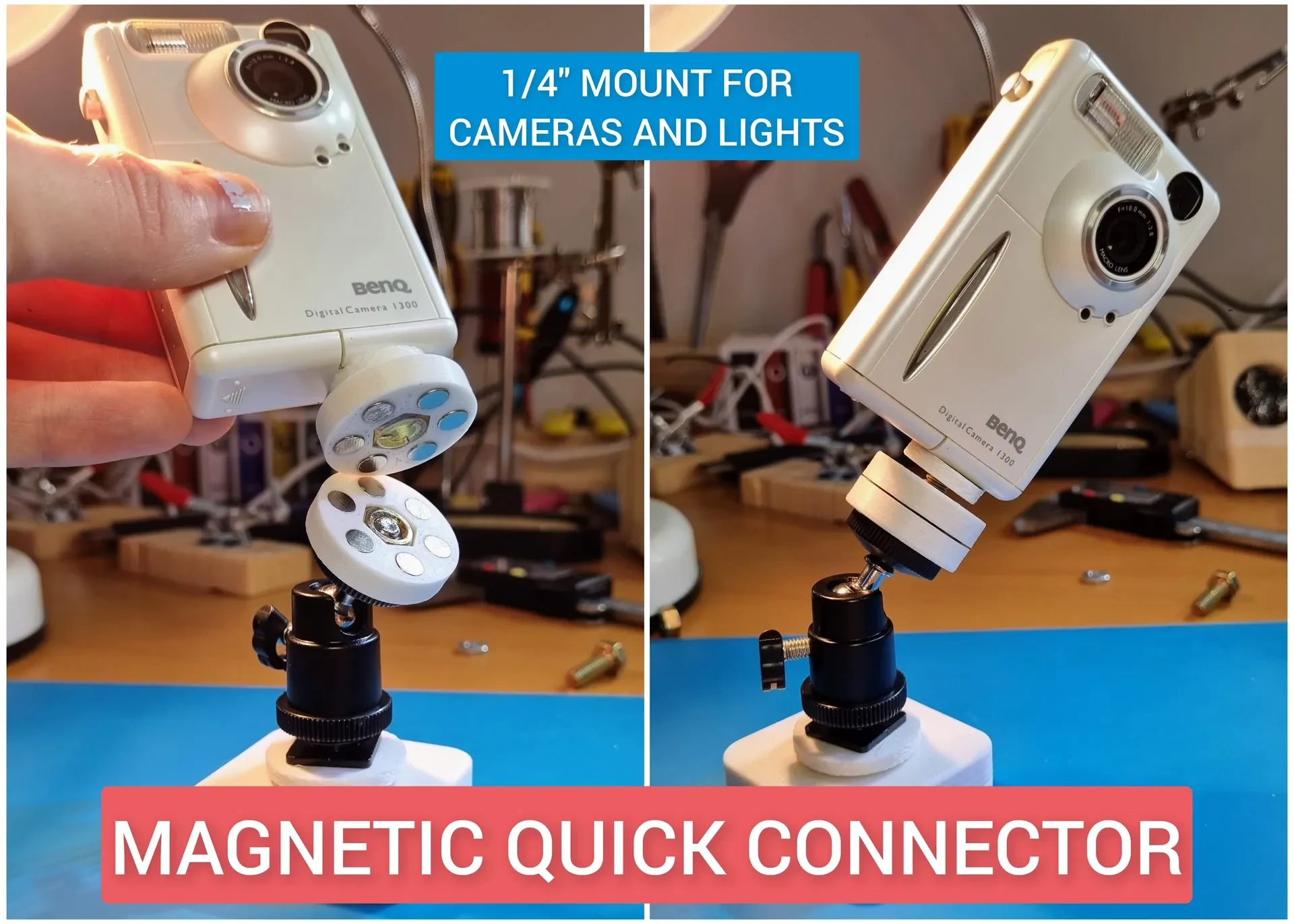

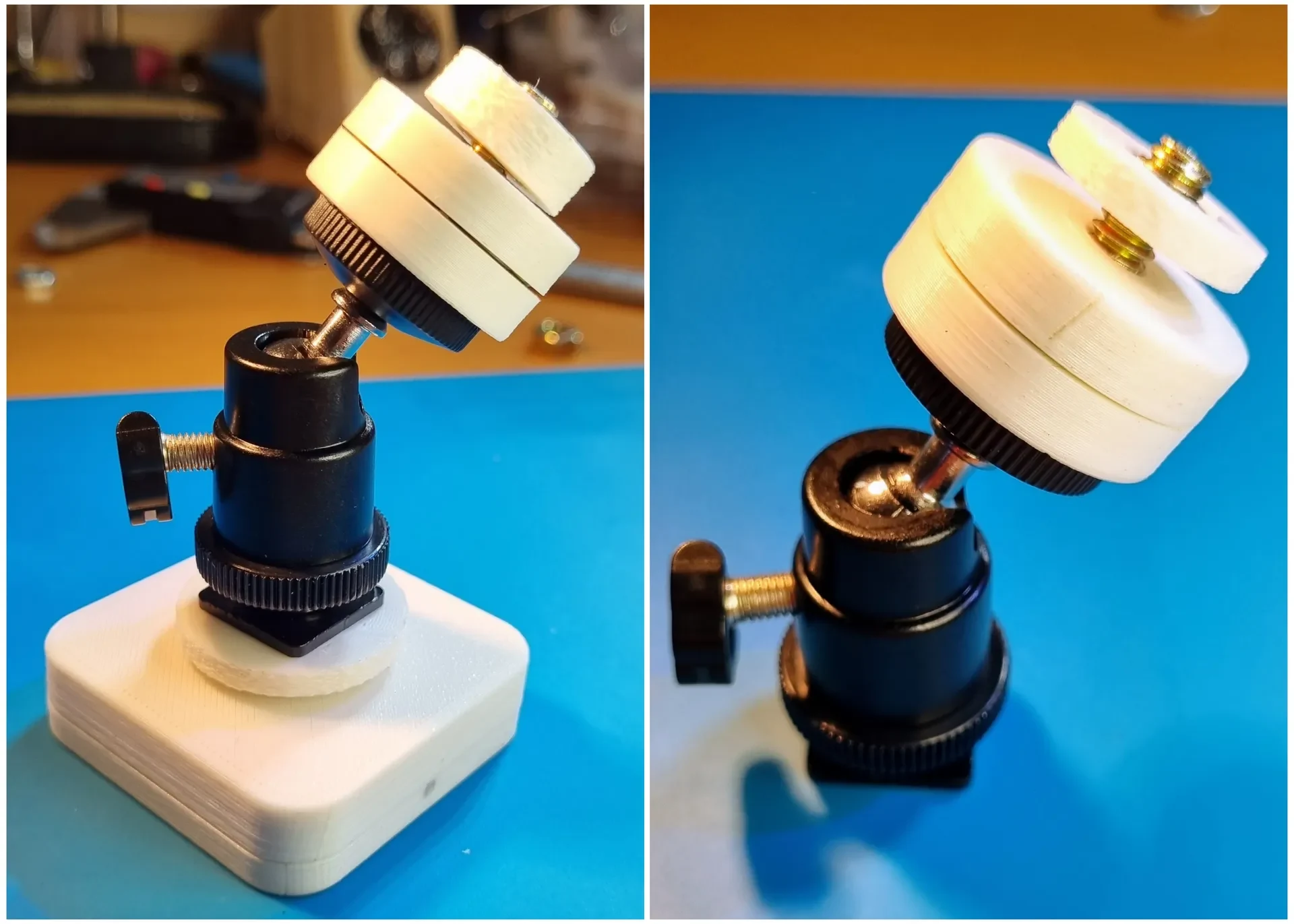

Магнитное быстроразъемное крепление.........

Необходимые детали:

Для креплений:

Неодимовые магниты 6х1 мм х 12 или
Неодимовые магниты 6х2 мм х 12 или
Неодимовые магниты 6х3 мм х 12 шт.
Шестигранный болт ¼-20 UNC x 1 (я использовал болты длиной ½ дюйма).
Шестигранная гайка ¼-20 UNC

Для проставок:

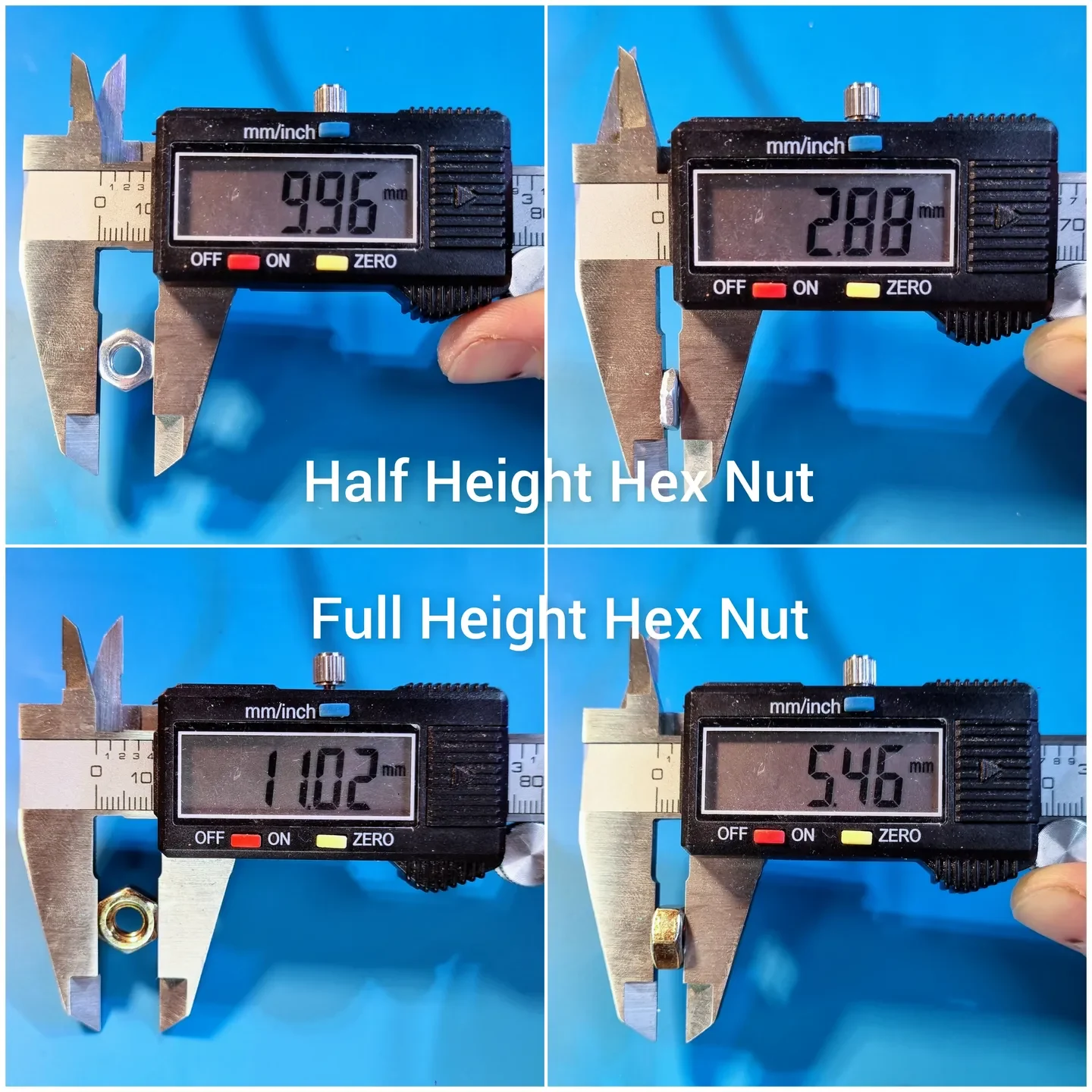

Шестигранная гайка ¼-20 UNC или
Полушестигранная гайка ¼-20 UNC

Инструкции:

***ПРИМЕЧАНИЕ: для оптимальной прочности я рекомендую использовать магниты 6x2 мм или 6x3 мм***

Печать:

Никаких опор не требуется.
Я использовал насадку 0,4 мм, 0,2 мм для креплений и 0,15 мм для проставок.
Распорки позволяют создать нечеткую кожу на внешних стенках для дополнительного сцепления (я не знаю, как создать текстуру поверхности в САПР, извините!)
Я печатал PLA
Я рекомендую использовать поля для всех частей. У меня был неудачный отпечаток на одной из крепежных деталей без козырька.

Сборка:

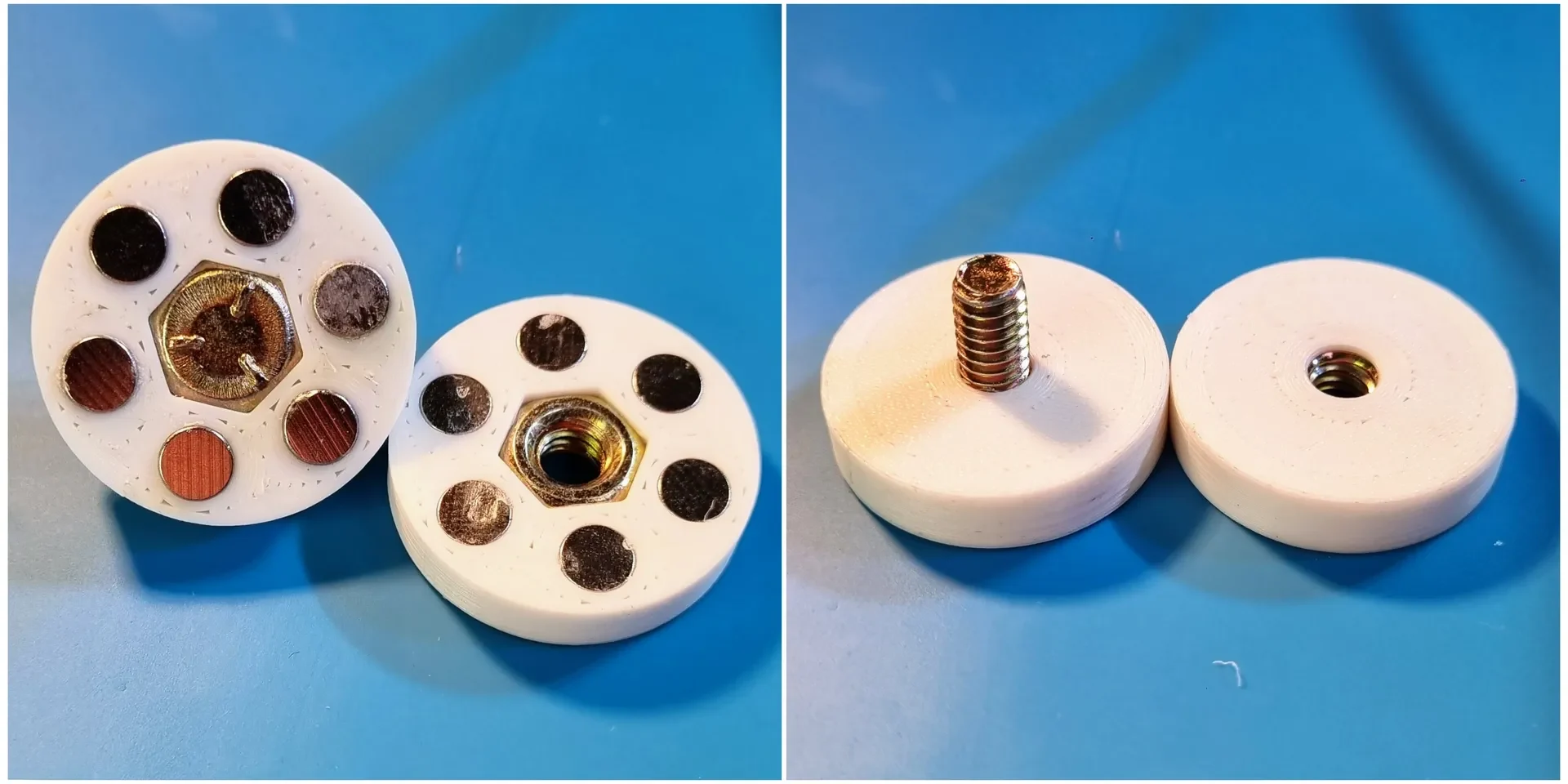

Очистите вырезы магнитов.
Добавьте немного клея CA в вырезы и прижмите магниты.
Запрессуйте шестигранный болт и гайки. Возможно, вам придется сначала прокрутить болт, а затем затянуть на нем гайку, чтобы протянуть его, или можете просто просверлить отверстие.
Не забудьте правильно сориентировать магниты. Я сделал. Инструмент ориентации магнита Glenovits3D очень полезен!
