Сменная шестерня для головки штатива с редуктором K&F Concept
Обзор
Если вы использовали штативную головку с редуктором K&F Concept, возможно, вы столкнулись с распространенной проблемой — сломанными или изношенными шестернями. К сожалению, K&F не продает запасные части, а это значит, что вам придется покупать совершенно новую головку штатива, если один из компонентов выйдет из строя. Вместо того, чтобы тратить дополнительные деньги, я разработал специальное сменное устройство, которое можно распечатать на 3D-принтере, чтобы оно снова заработало.
Проблема и решение

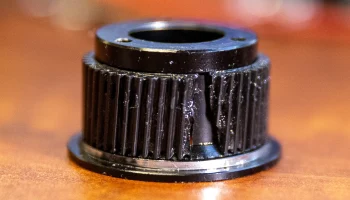

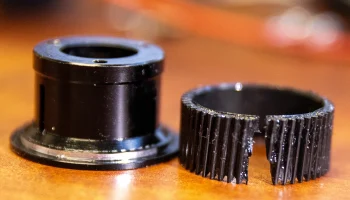

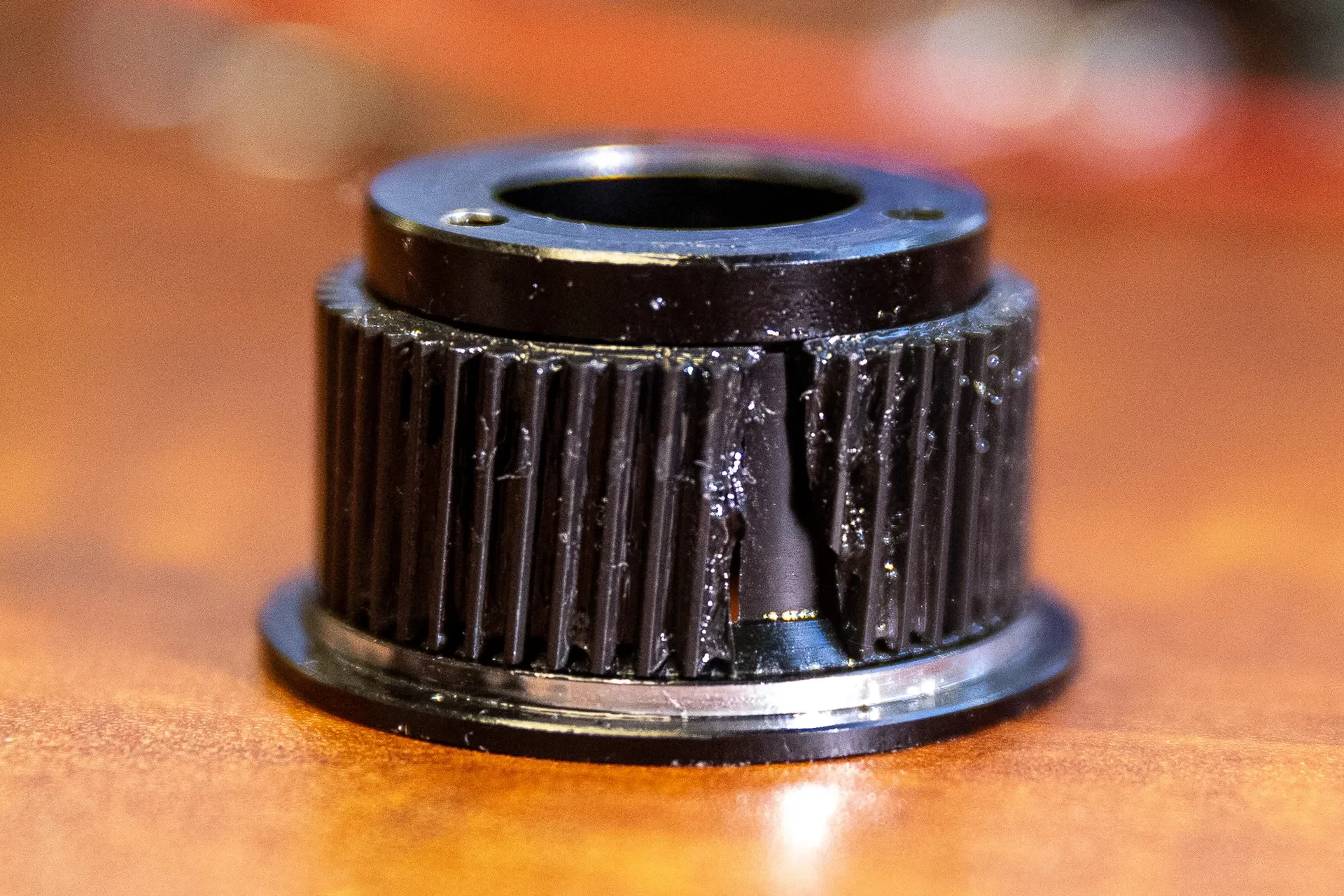

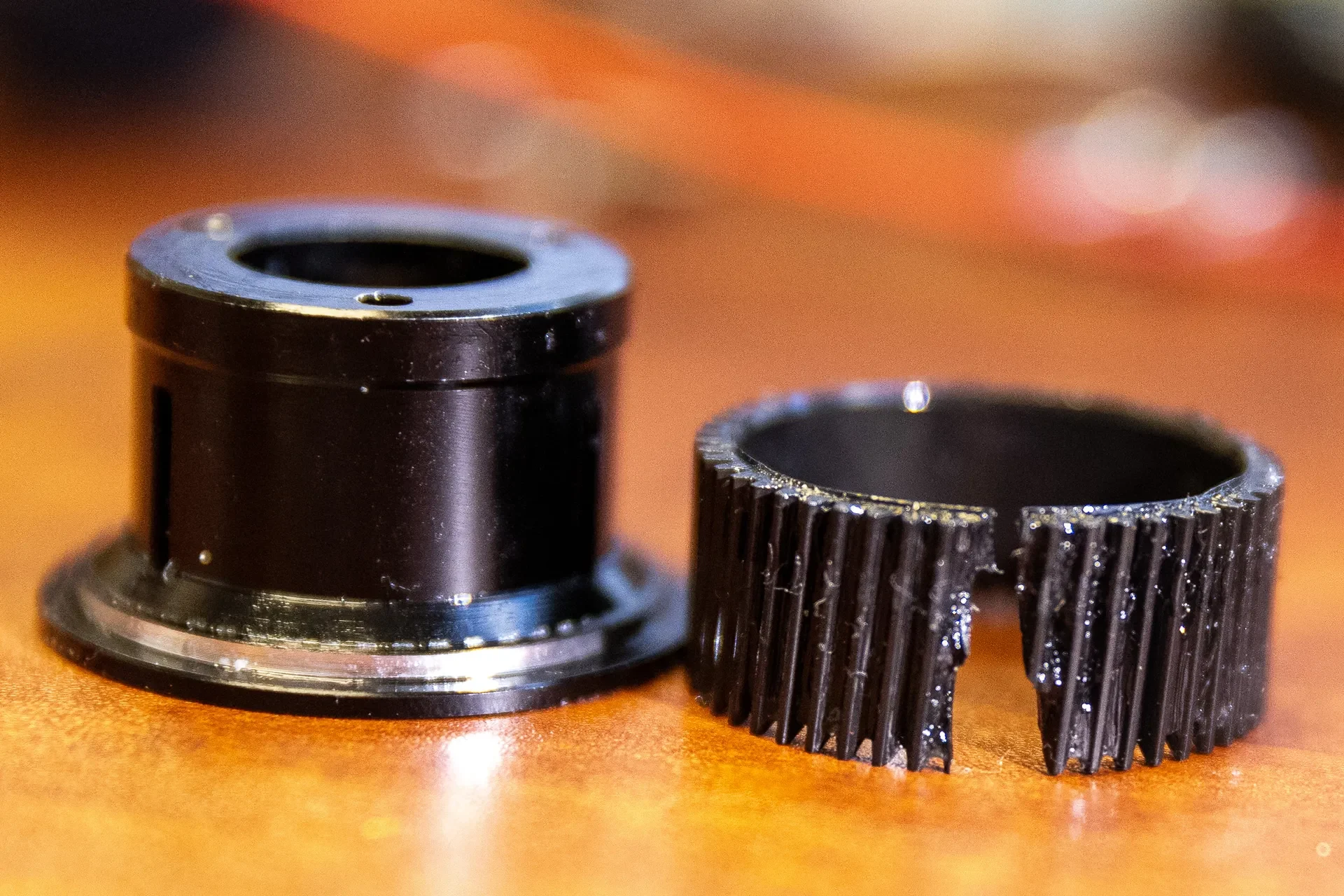

Оригинальная шестерня состоит из алюминиевого сердечника с пластиковыми зубьями, но со временем пластик может треснуть и выйти из строя. Поскольку K&F не предлагает замену, я разработал версию, полностью пригодную для 3D-печати, для восстановления функциональности. Хотя эта деталь полностью пластиковая и может быть не такой прочной, как оригинал, при необходимости ее легко распечатать.
Особенности
Точная посадка: разработана в соответствии с размерами оригинального механизма для обеспечения плавной установки.
Легко печатать: хорошо работает с FDM и полимерной печатью.
Доступное решение: вместо замены всей головки штатива просто замените шестерню!
Рекомендации по печати
Материал: PETG или ABS для долговечности.
Высота слоя: 0,2 мм
Заполнение: 100 % для максимальной прочности.
Опоры: Органические опоры рабочей пластины.
Ориентация печати: вертикальная для максимальной точности
Руководство по установке

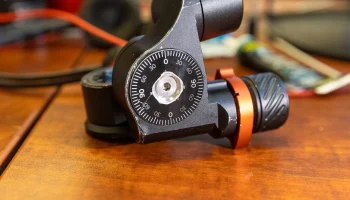

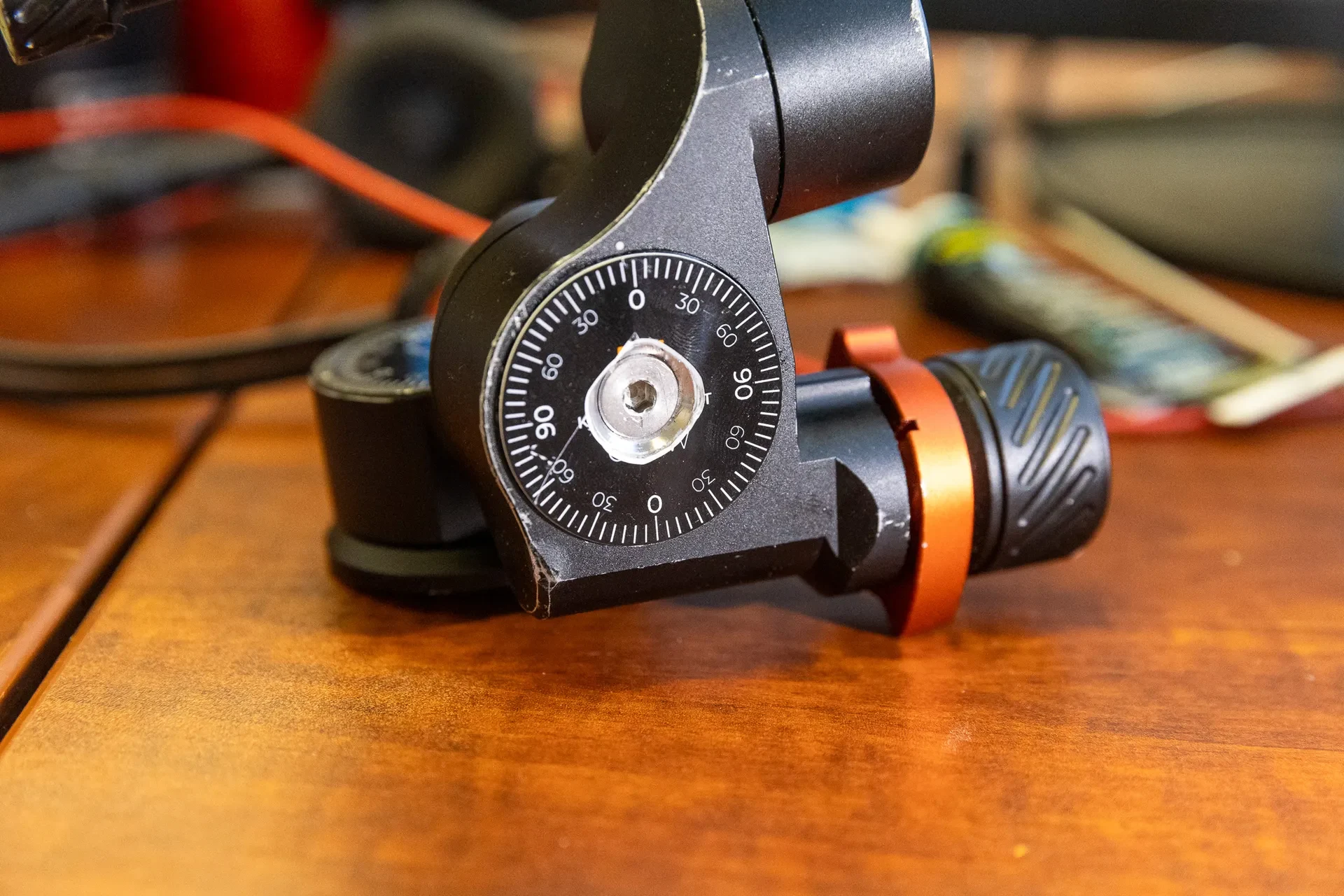

Вырежьте отверстие в этикетке

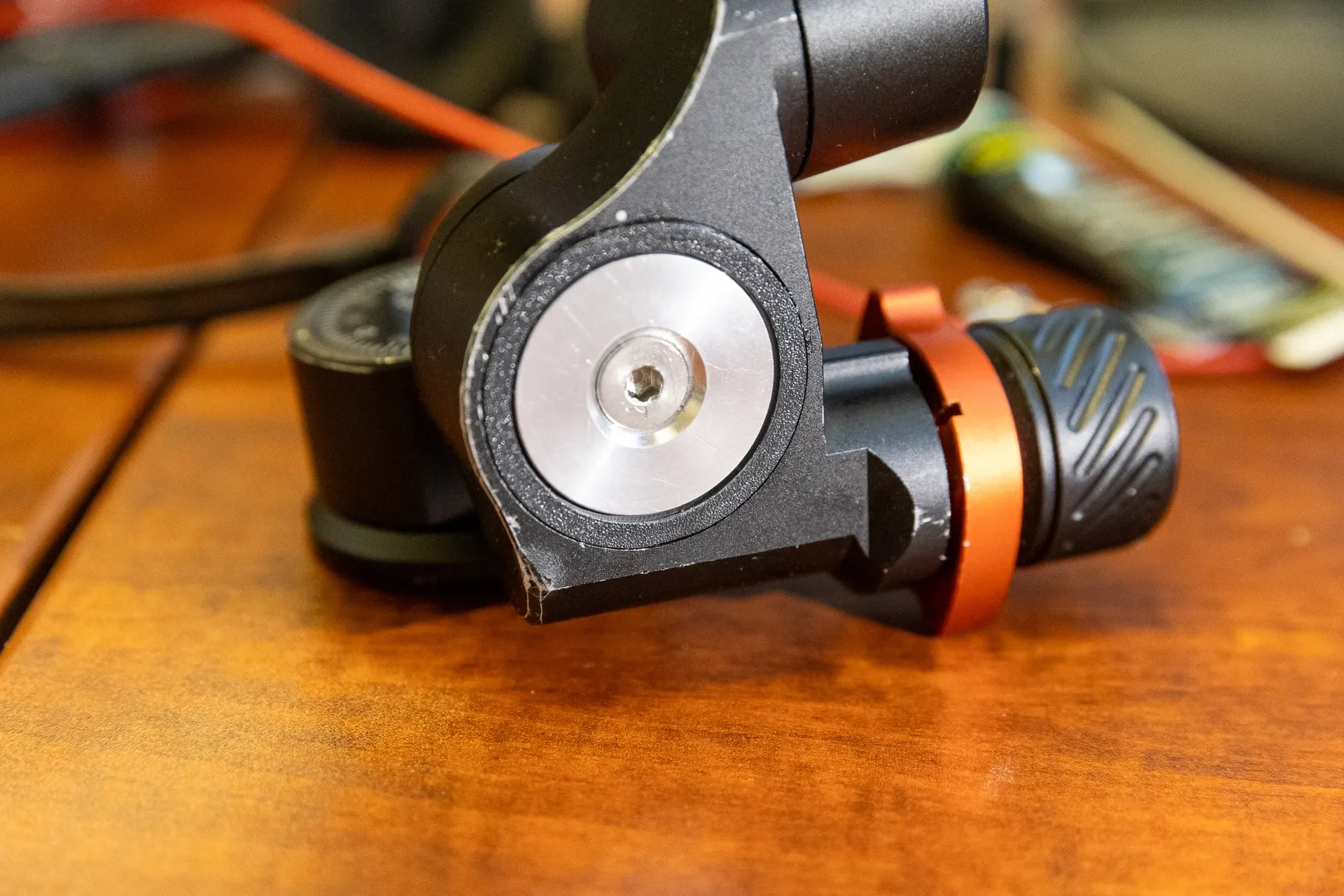

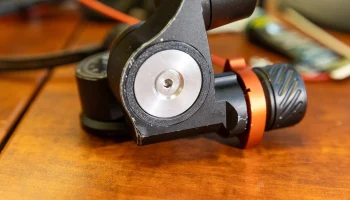

Винт, удерживающий сломанную шестерню, спрятан под этикеткой на головке штатива. Чтобы получить к нему доступ, вам нужно будет аккуратно вырезать отверстие в этикетке.

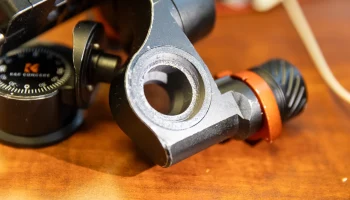

Удалить сломанную шестерню

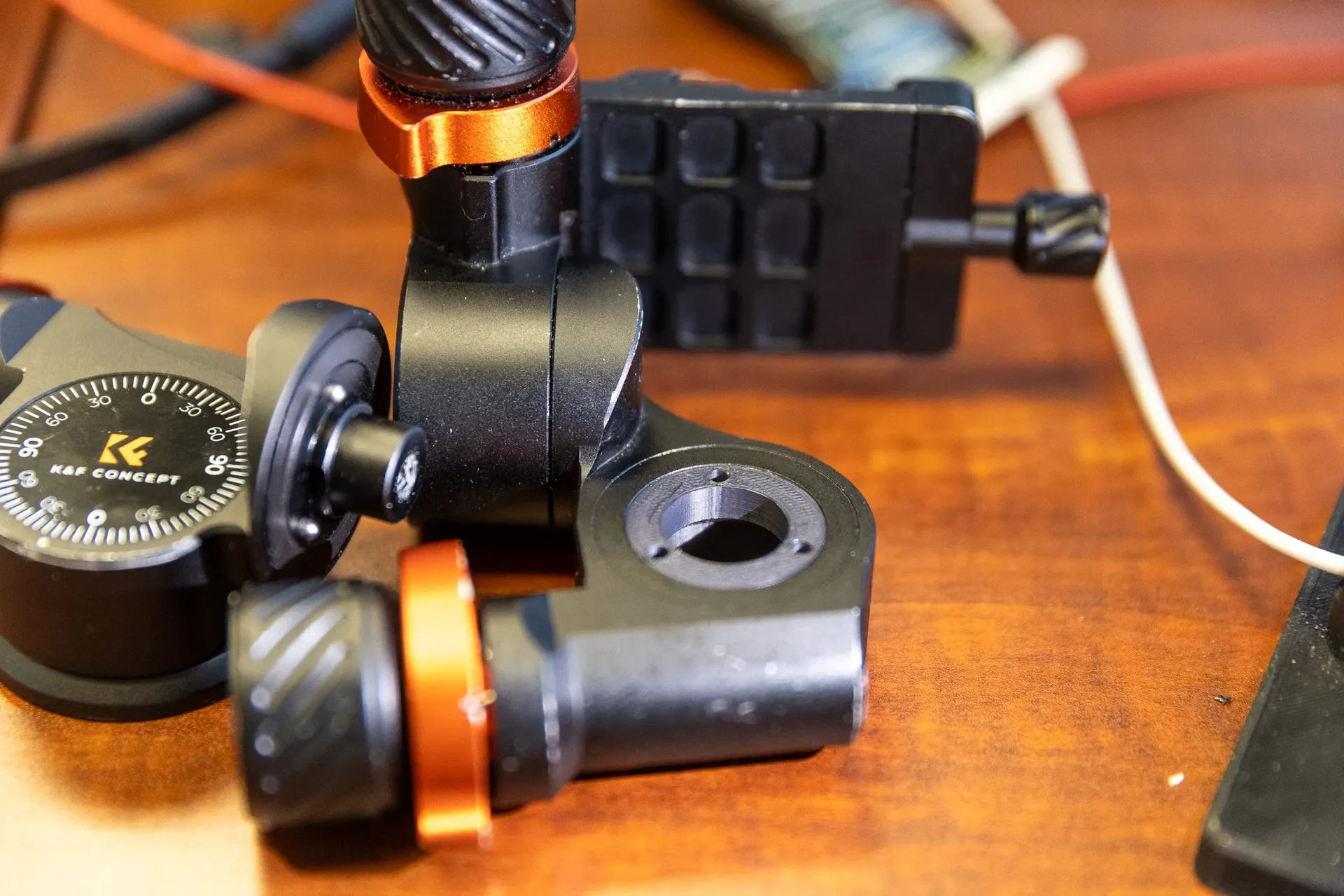

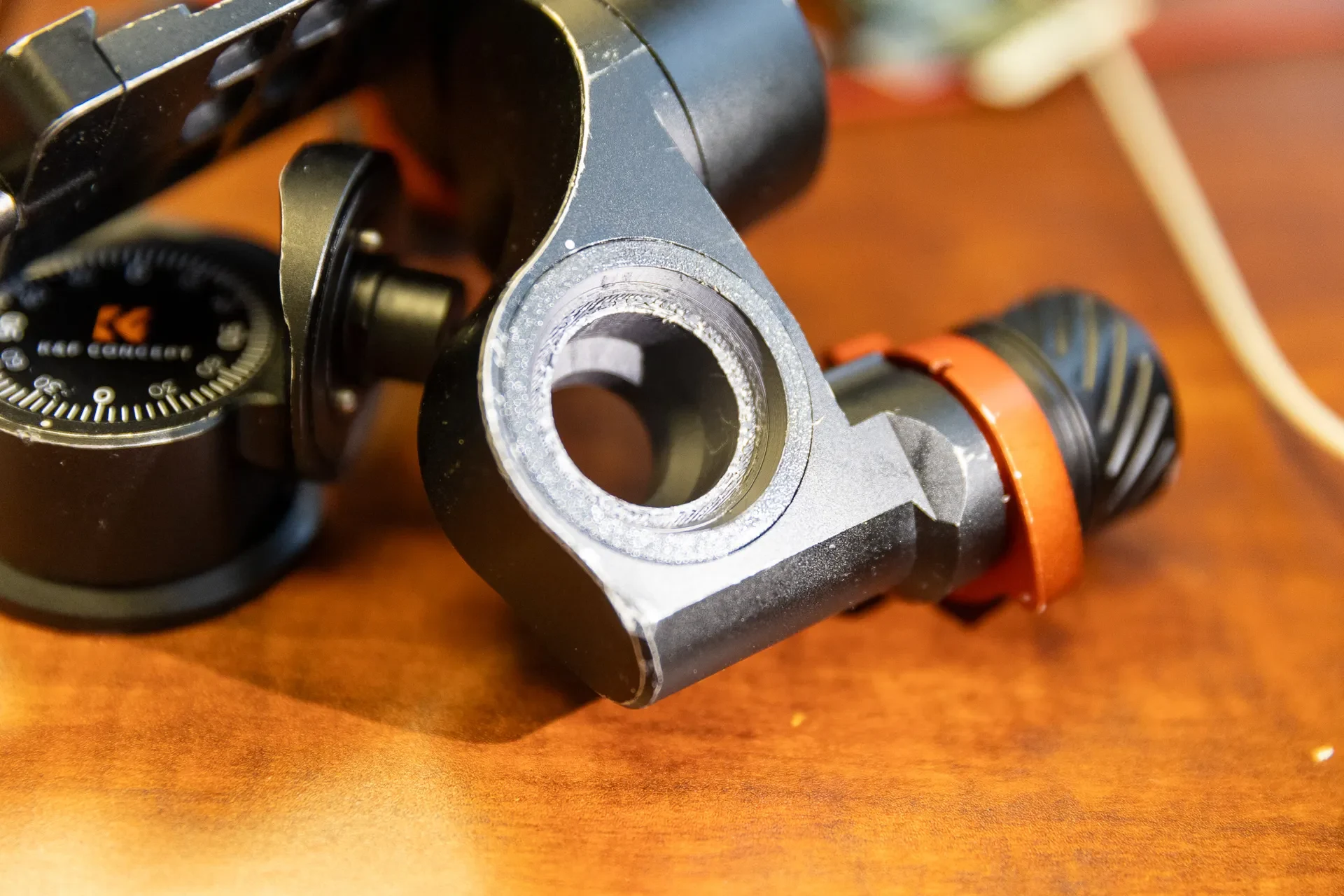

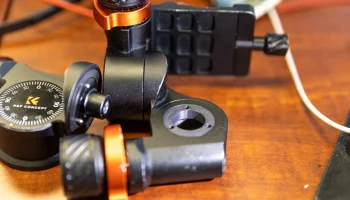

Разберите зубчатый механизм и осторожно снимите поврежденную шестерню.
Распечатайте и очистите новое снаряжение
Убедитесь, что нет артефактов печа��и или деформации.
Смажьте новую шестерню
Перед сборкой нанесите небольшое количество смазки на новую шестерню, чтобы уменьшить трение и увеличить срок службы.

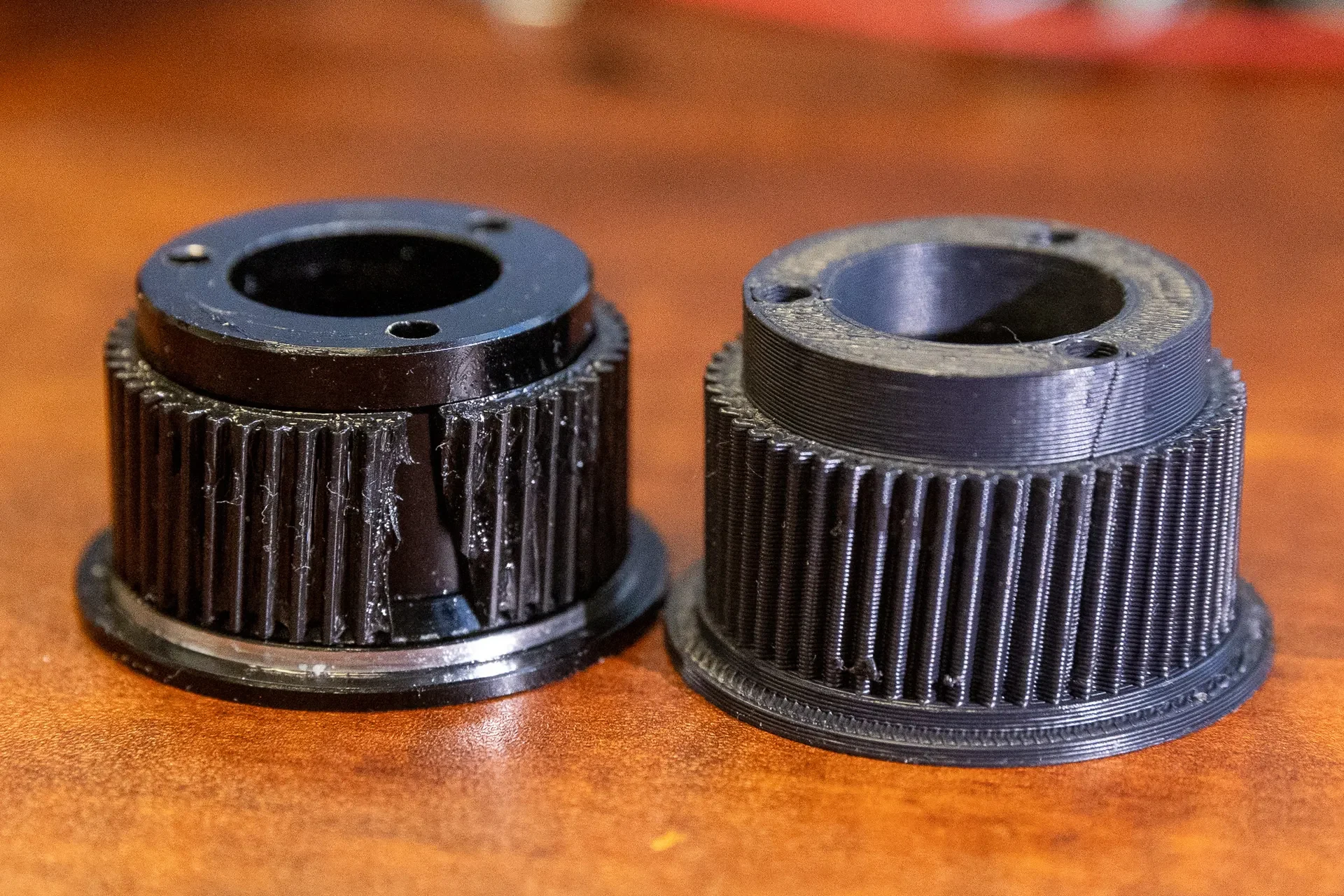

Установите сменную шестерню
Совместите его с приводным валом и зафиксируйте на месте.
Проверка плавности работы
Поверните ручки, чтобы убедиться, что все движется плавно.
Заключительные мысли
Поскольку K&F не продает отдельные запасные части, это приспособление для печати обеспечивает простой и экономичный способ ремонта головки штатива. Хотя он может быть не таким сильным, как оригинал, при необходимости его можно быстро перепечатать. Не забудьте смазать шестерню при сборке для более плавной работы. Если вы найдете это полезным, пожалуйста, поделитесь своими результатами и отзывами!
