Антенное крепление для штативов для фотоаппаратов - BNC...

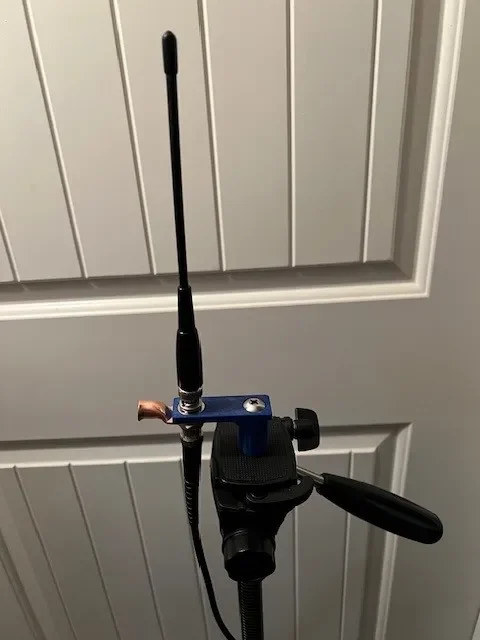

Я хотел использовать штатив для камеры для установки внешней антенны во время полевого дня, но резьба 1/4-20 на штативах слишком коротка, чтобы прикрепить стандартную гайку. Используя соединительную гайку 1/4-20, я смог распечатать эти крепления на 3D-принтере, и их конструкцию можно адаптировать для других целей.

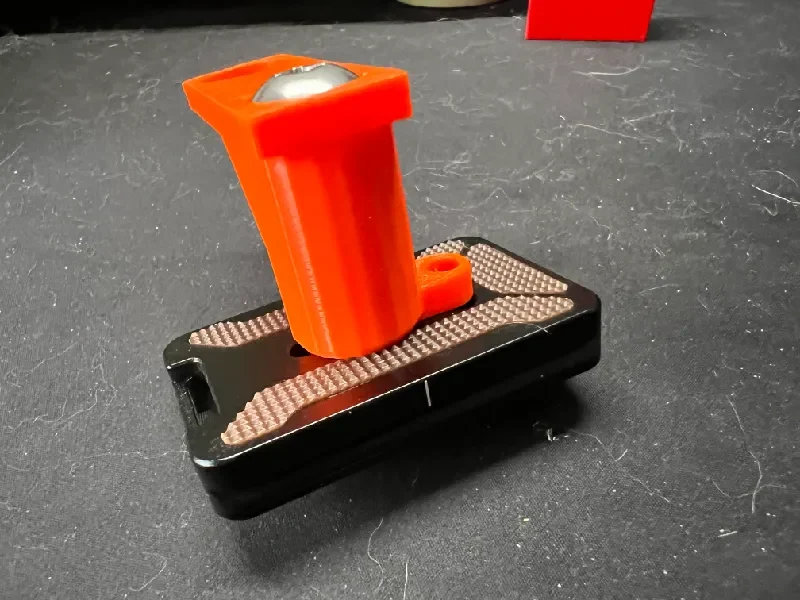

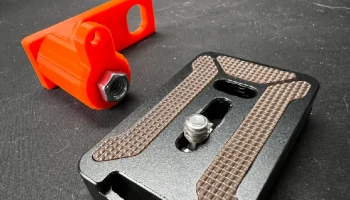

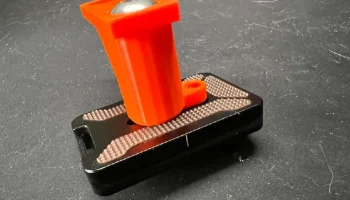

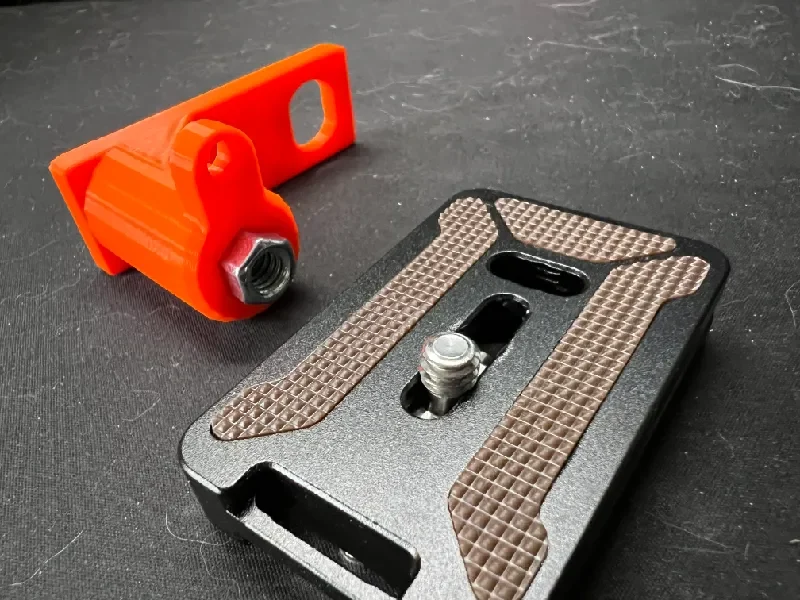

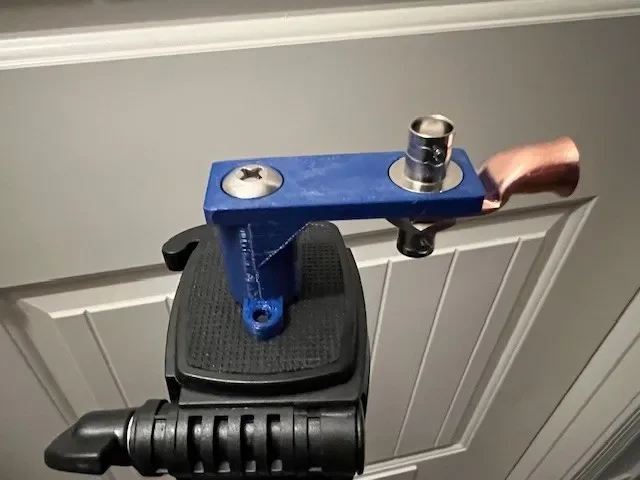

Базовая конструкция представляет собой крепление антенны BNC с использованием соединительной гайки и подходит для любого крепления на штативе и/или опорной пластине. Остальные конструкции представляют собой вариации на эту тему с добавлением индексного отверстия, предотвращающего вращение крепления на башмаках штатива со штифтом. В одной конструкции используется фланцевое крепление BNC, а в другой — переборочное крепление BNC. Обе конструкции включают возможность крепления антенны на основании устройства или наверху устройства, в зависимости от необходимости.

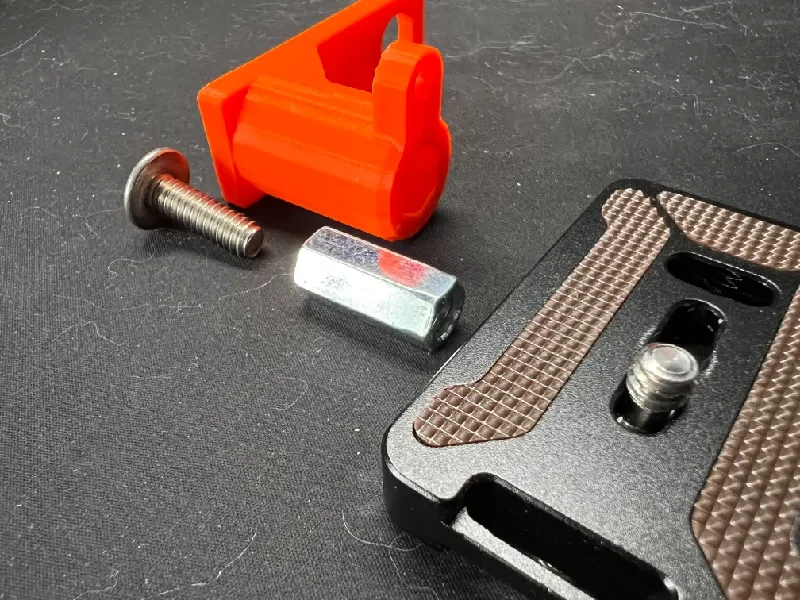

Используемое оборудование:

Соединительная гайка 1/4-20: https://www.amazon.com/dp/B003VFVVHW?th=1

Винт с ферменной головкой 1/4-20: https://www.amazon.com/dp/B07D1L38HD?th=1

Фланцевое крепление BNC: https://www.amazon.com/dp/B077ZFRKT7

Крепление BNC на переборке: https://www.amazon.com/dp/B092VSRFKY?th=1

Я с нетерпением жду возможности увидеть, как это сработает для других!

73-е — K7DMA
