Крепление для электроники без печатной платы для DIY RC G..

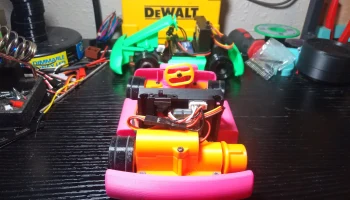

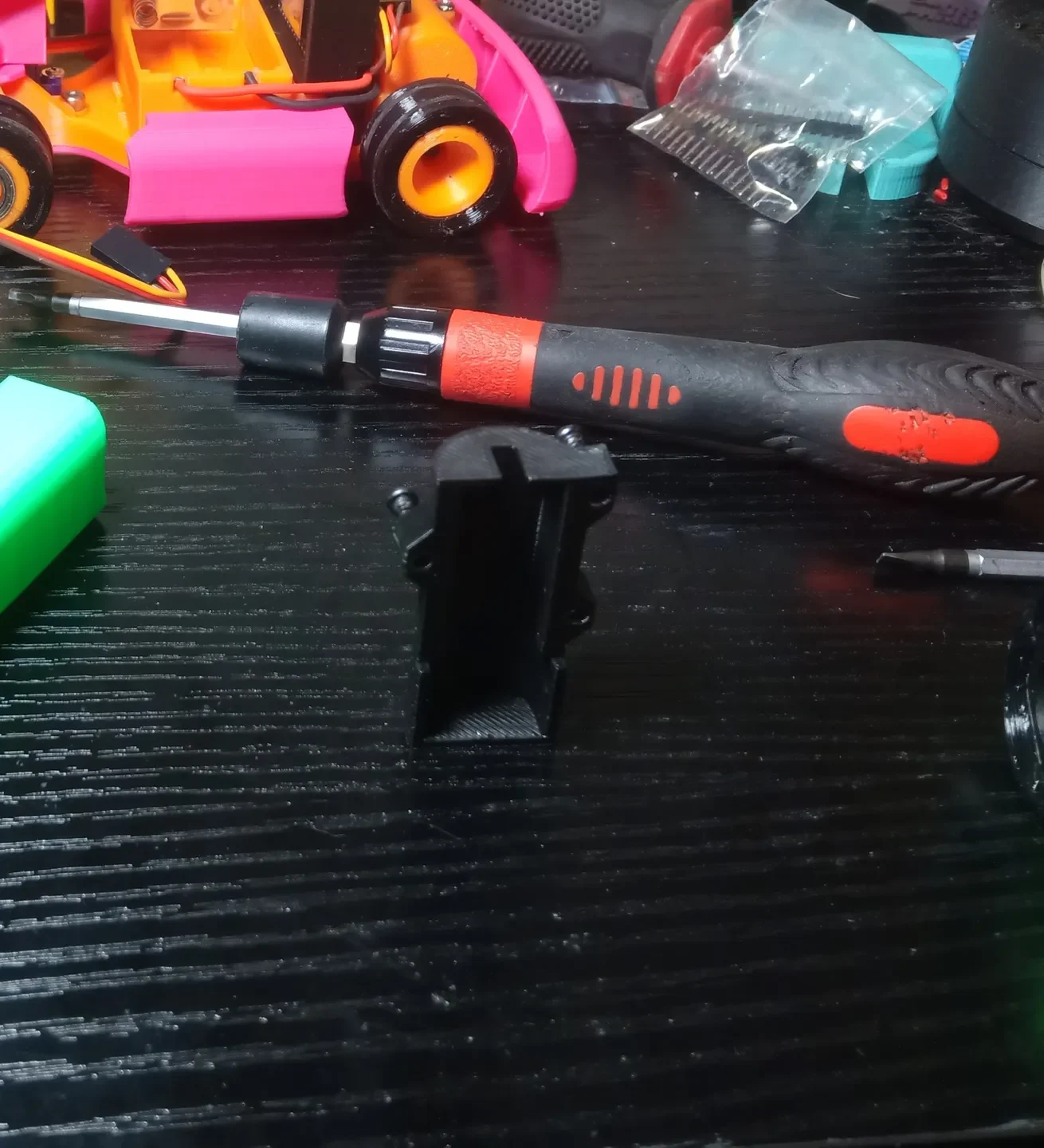

Я не хотел приобретать печатную плату и компоненты, когда у меня были детали для сборки радиоуправляемой установки, поэтому сделал монтажную пластину для стандартного регулятора скорости с BEC и выключателем питания (я использовал дополнительный ESC на 20 А, который у меня был, но все с > 2 А и BEC, который выдает 5 В для «радио», и сервопривод будет работать, пока он подходит) и подключил его с помощью обжимных разъемов.

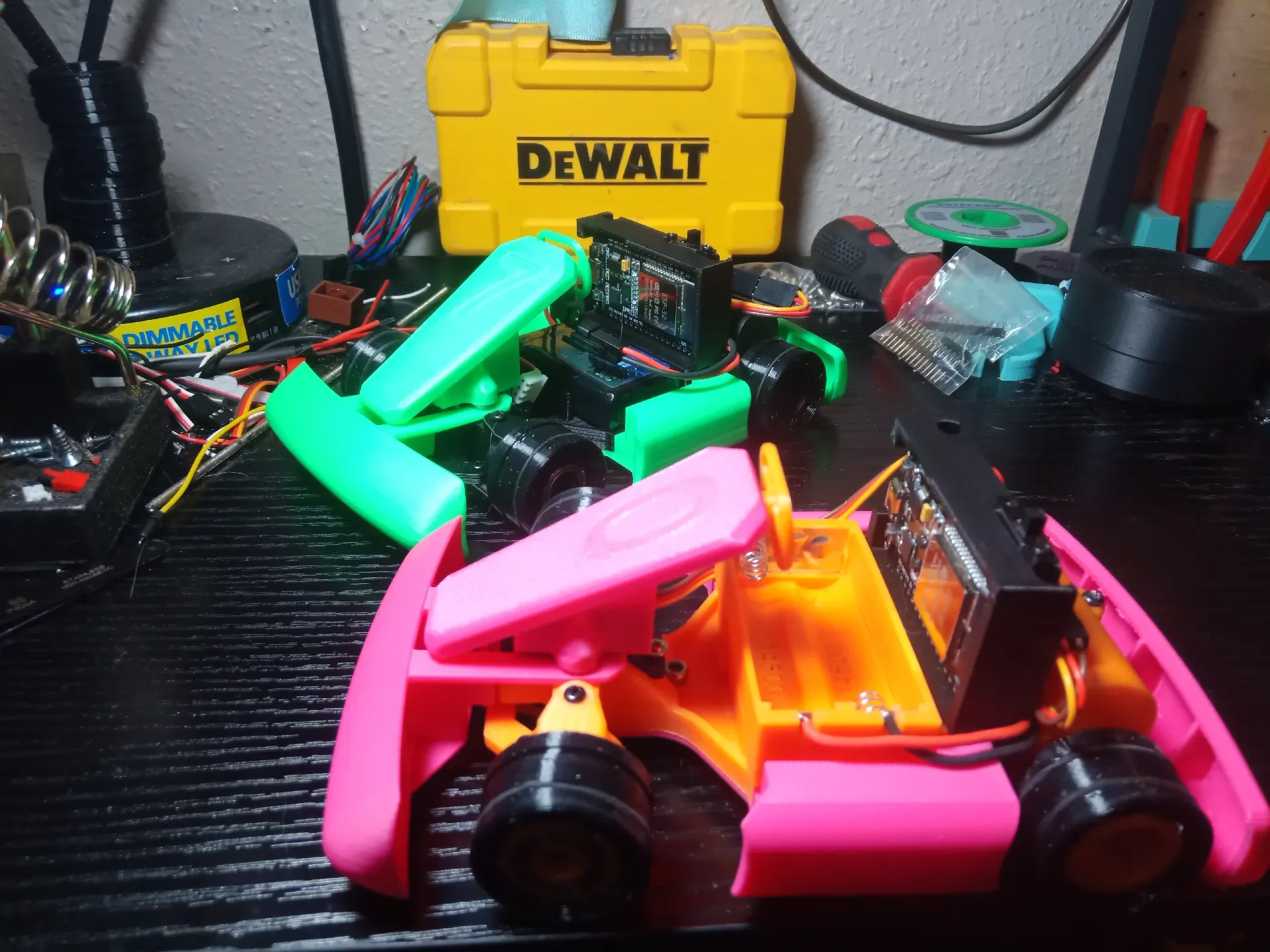

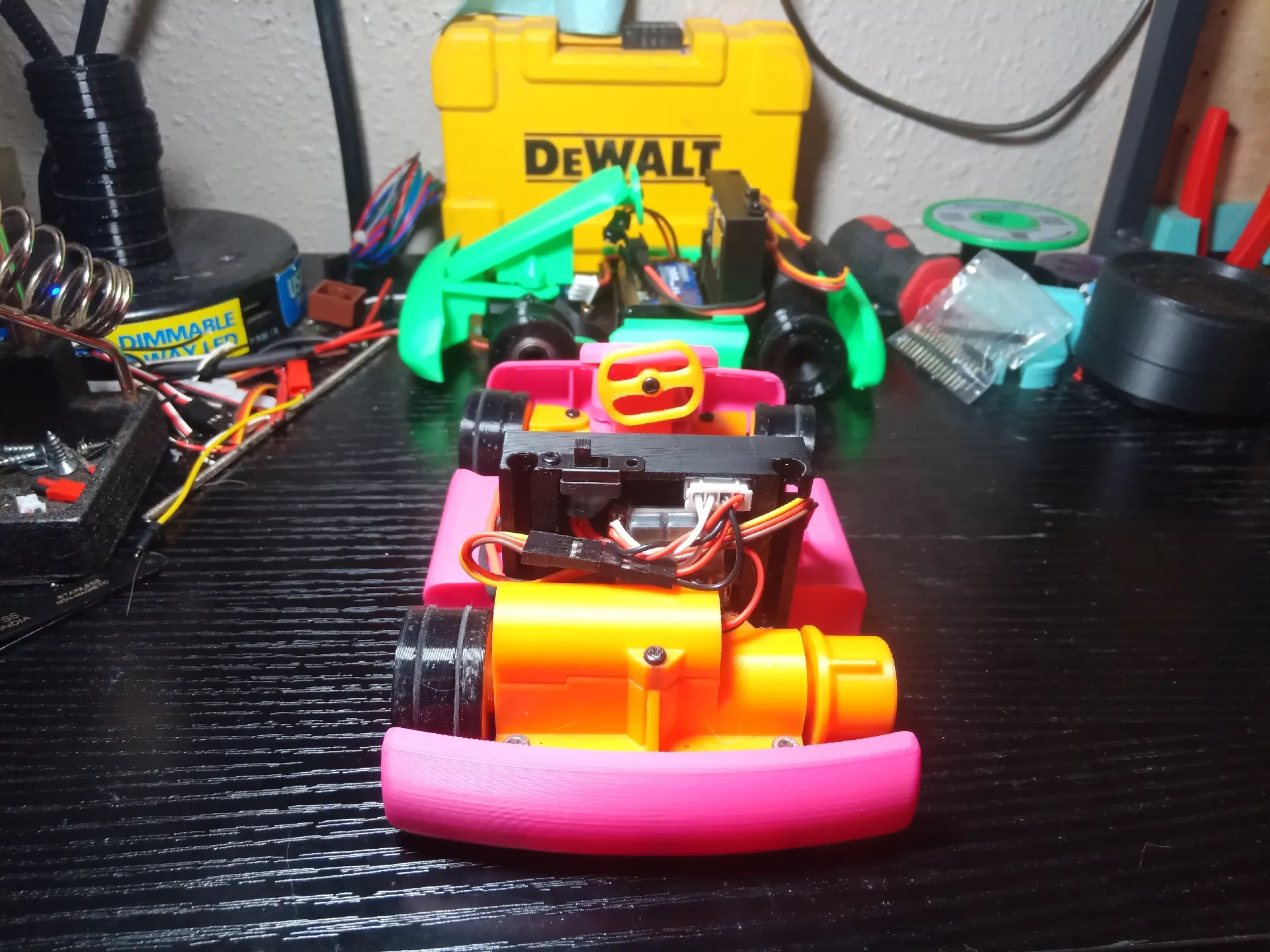

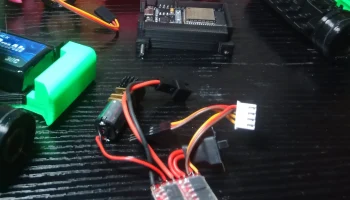

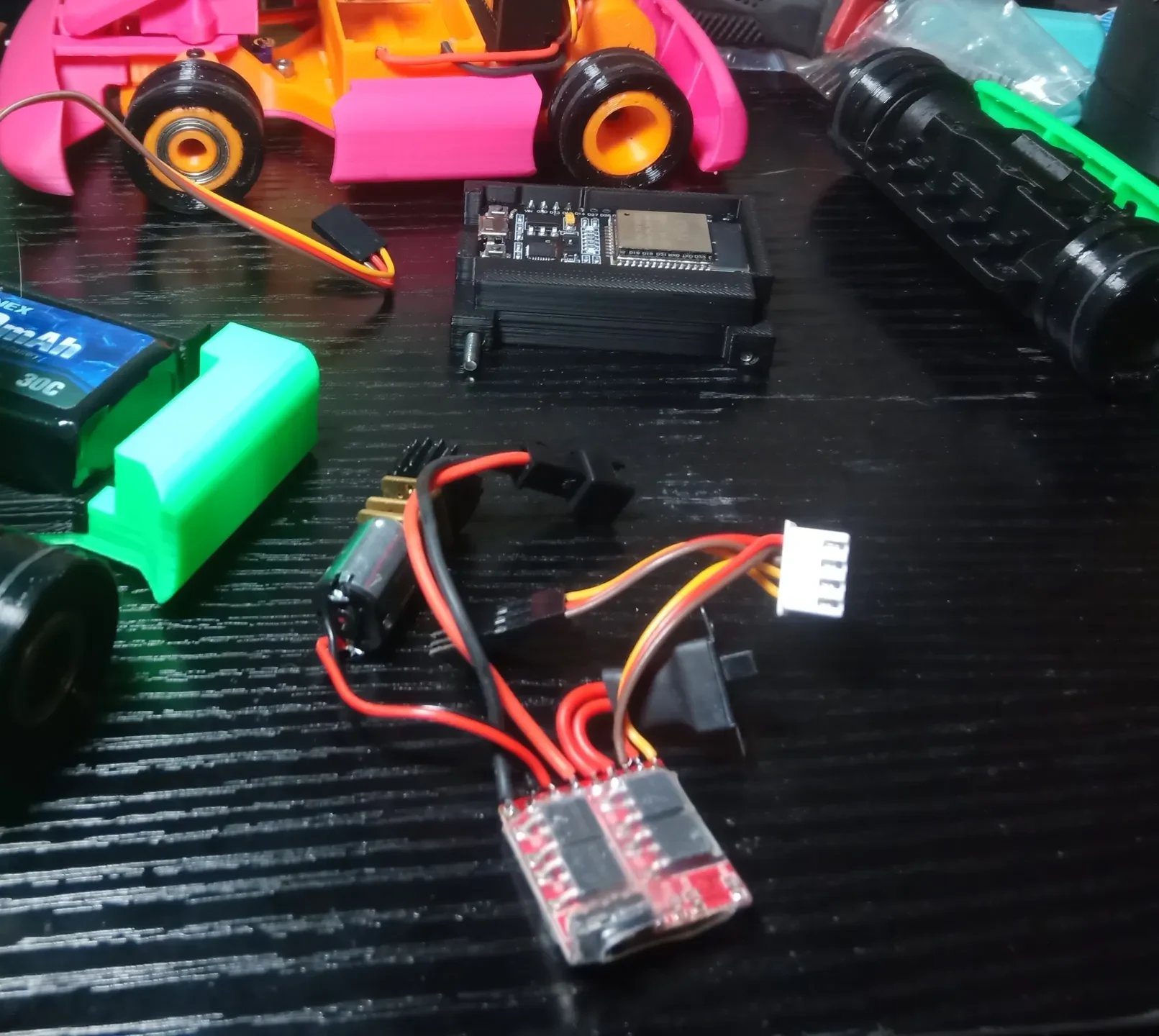

В окончательной версии используется 4-контактный разъем JST-WH на ESP32 и 3-контактный разъем Dupont для сервопривода рулевого управления. Также существует версия дл�� штырей разъема и 4-контактного разъема Dupont на ESP32, но она не так надежна. Для проводки я просто отрезал большую часть провода сервопривода от регулятора скорости и обжал дополнительный провод 5 В и GND в разъем JST-WH 4P с проводами сервопривода ESC и подключил их к Dupont 3Pm (или контактам разъема и ленте ele) для сервопривода. Разъем JST-WH 4P припаивается к контактам Vin, G, 12 и 13 на задней панели, если ESP32 и ESP32 прикручиваются к пластине четырьмя винтами M2x4 со сквозным штекером. ESC устанавливается на заднюю часть пластины, переключатель прикручен еще двумя винтами m2x4 мм, провода укорочены до нужной длины, а двигатель припаян непосредственно к нему в обратном порядке (черный провод к + клемме двигателя), а остальная часть отрезанного сервопровода ESC. При необходимости для фиксации ESC можно использовать двусторонний скотч. Вам понадобятся два винта М3х10 для замены тех, которые крепят заднюю ось к раме.

Я также включил лоток для двух литий-ионных батарей 14500 (размер AA) 3,7 В, в которых использовались некоторые клеммы AA, которые я возил, и которые помещаются в место для оригинальной печатной платы, но заказанная мною липо-батарея размера SCX24 тоже идеально подходит. Я использовал разъем JST-SM для батареи, поскольку у ESC был JST-RCY, а у батареи был PH2.0, но вместо этого к батарее можно было присоединить неиспользуемый разъем двигателя от ESC или набраться терпения и подождать еще пару дней, чтобы получить батарею с вилкой, соответствующей ESC.

Для удобства модификации включены файлы .step и .f3d, созданные с использованием бесплатной лицензии Autodesk Fusion для хобби.
