Световая панель Ender 5 (с видимым горячим концом)
Кронштейны и планка для светодиодных фонарей Ender 5, специально разработанные для мода с видимым горячим концом (ВНЕШНЕЕ крепление) от modrows1 https://www.thingiverse.com/thing:3760726 Я сделал это, потому что раньше прикрепите светодиодную ленту к передней панели Ender 5, и, поскольку планка теперь опущена из видимого мода с горячим концом, она больше не освещает кровать. Разработан так, чтобы быть достаточно высоким, чтобы можно было видеть сопло, а также получить доступ к станине руками через переднюю часть (зазор составляет около 85 мм / 3,3 дюйма).

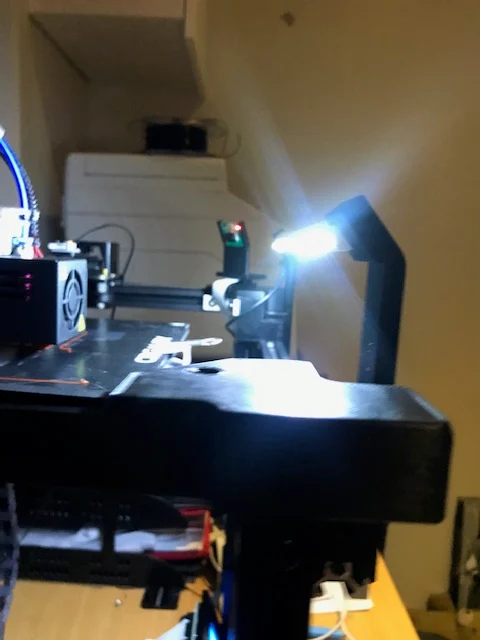

Существуют варианты крепления кронштейнов к раме Эндера как сверху, так и снизу. Для верхнего крепления замените один из винтов, используемых для видимого блока горячего конца, на более длинный (30 мм) винт, который проходит через кронштейн светодиода и видимый блок горячего конца. При необходимости можно также закрепить нижний кронштейн на передней перекладине с помощью винта и Т-образной гайки. Лично я закрепил только верхнюю часть, и этого более чем достаточно. Также возможен вариант с посадкой нажатием, поскольку установочный зазор достаточно мал, если у вас нет винтов.
Вам, очевидно, придется купить светодиодную ленту. Я бы порекомендовал дешевую светодиод��ую ленту с USB-кабелем на другом конце. Я купил за 1 доллар и отрезал нужную длину (длина печатной полосы 290 мм). Он прикрепляется к напечатанной светодиодной полосе с помощью двусторонней ленты (обычно она входит в комплект светодиодной ленты). Я запускаю Octoprint на Raspberry Pi с подключенным штекером управления блоком питания, поэтому подключил свет к реле, которое включается при включении принтера через блок управления.

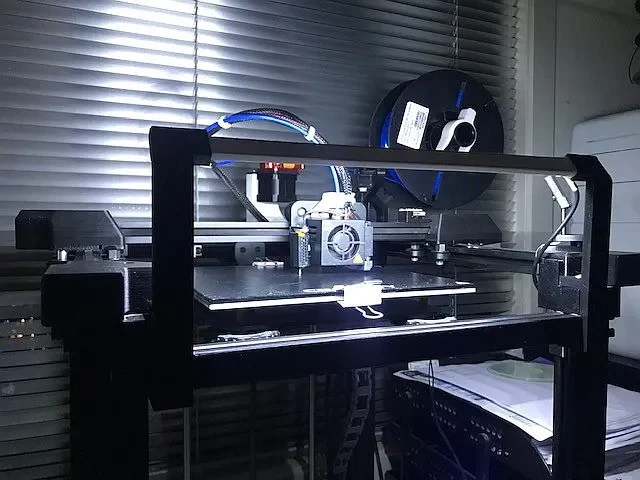

Сначала распечатайте все детали, вставьте световую панель в левый и правый кронштейн, приклейте светодиодную ленту, наденьте кронштейн на видимые блоки горячего конца и подключите светодиодный кабель. Вуаля, просветление!
Я включил 2 дополнительных кронштейна, которые на верхнем креплении на 3 мм короче оригиналов. Это на случай, если вы используете мод крышки ремня D_jespersen — https://www.thingiverse.com/thing:3412007 — который теперь будет скользить между видимым блоком горячего конца и кронштейном светодиода (как показано на фотографиях).

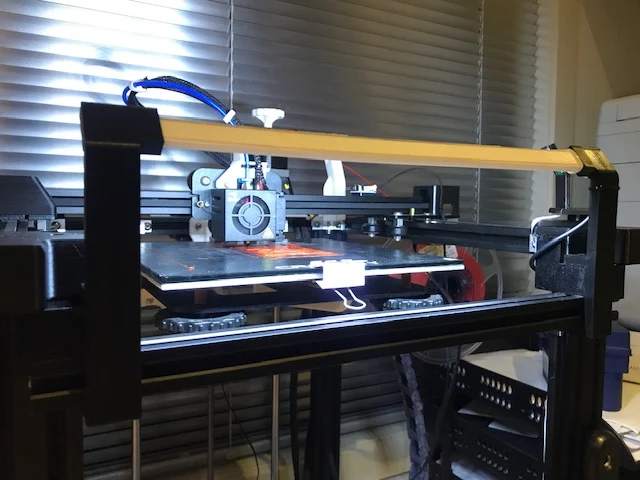

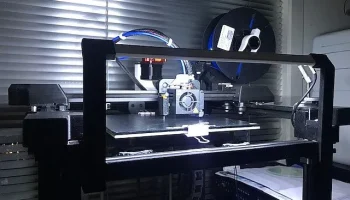

Также добавлены левый и правый кронштейны на 20 мм выше оригинала. Обеспечивает больше места между передней панелью и светодиодной панелью для просмотра или доступа к ней (на основном изображении показаны новые более высокие кронштейны)
