Проект шаровой мельницы своими руками, не требующий особого ухода
(Изменено по сравнению с оригинальным дизайном Лукасфрита)
Я спроектировал эту шаровую мельницу для двух основных целей:
Химическая и витаминная обработка: измельчение и смешивание питательных веществ для выращивания дрожжей. Используя мелющие материалы, я могу разбить сгустки химикатов в мелкий порошок.
Полировка металла: использование вращения для очистки или полировки металлических компонентов.
Первоначальный дизайн Lucasfrit был простым и недорогим, что делало его идеальной основой для индивидуальных обновлений. Весь корпус и механическая система напечатаны на 3D-принтере, что обеспечивает компактность конструкции и хорошую организацию электроники.
Ключевые особенности

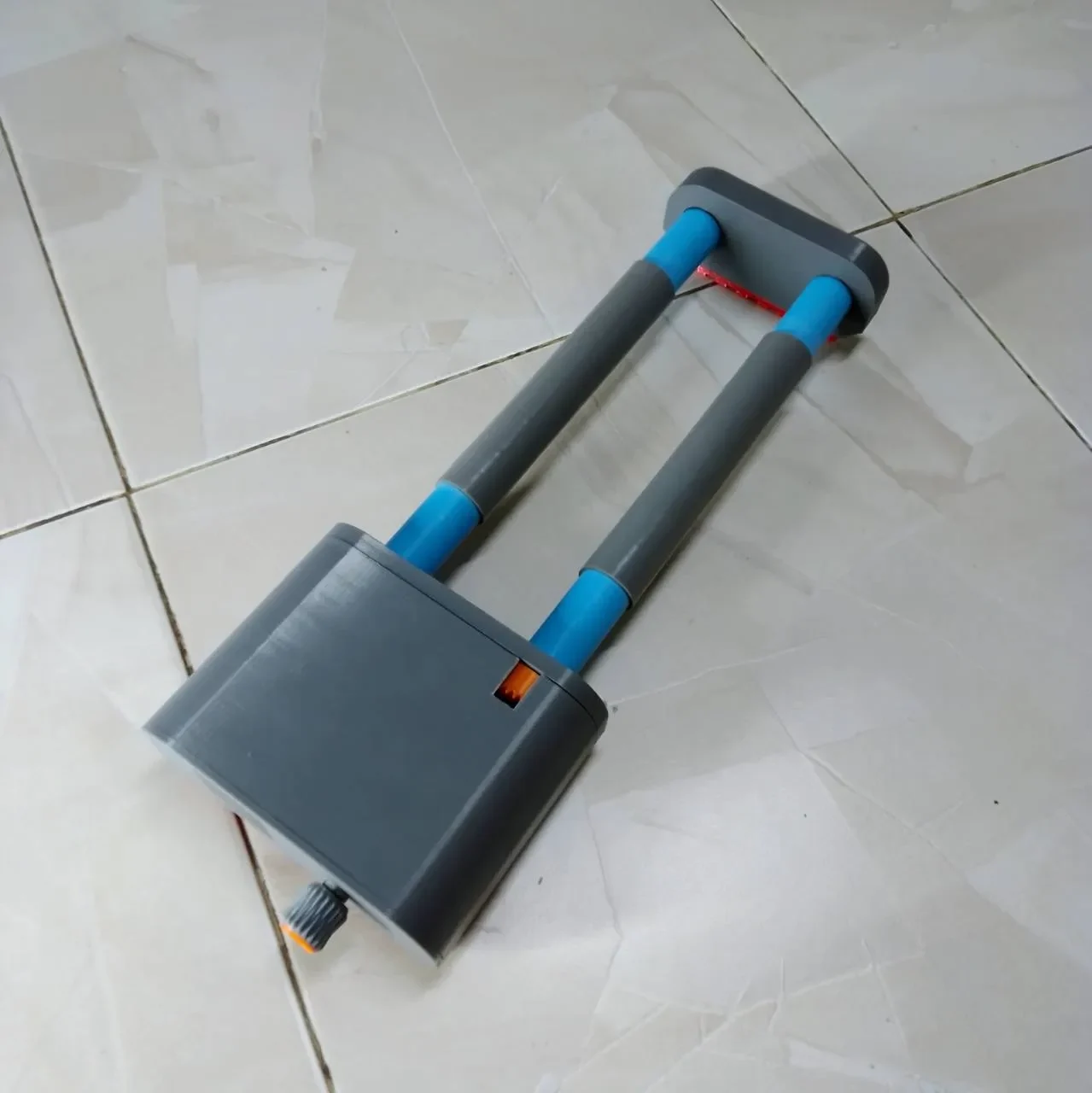

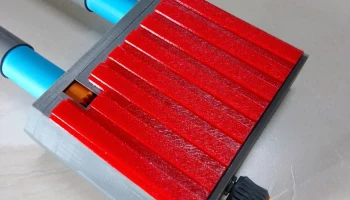

Встроенный корпус, напечатанный на 3D-принтере: единый блок, предназначенный для размещения двигателя и управляющей электроники.

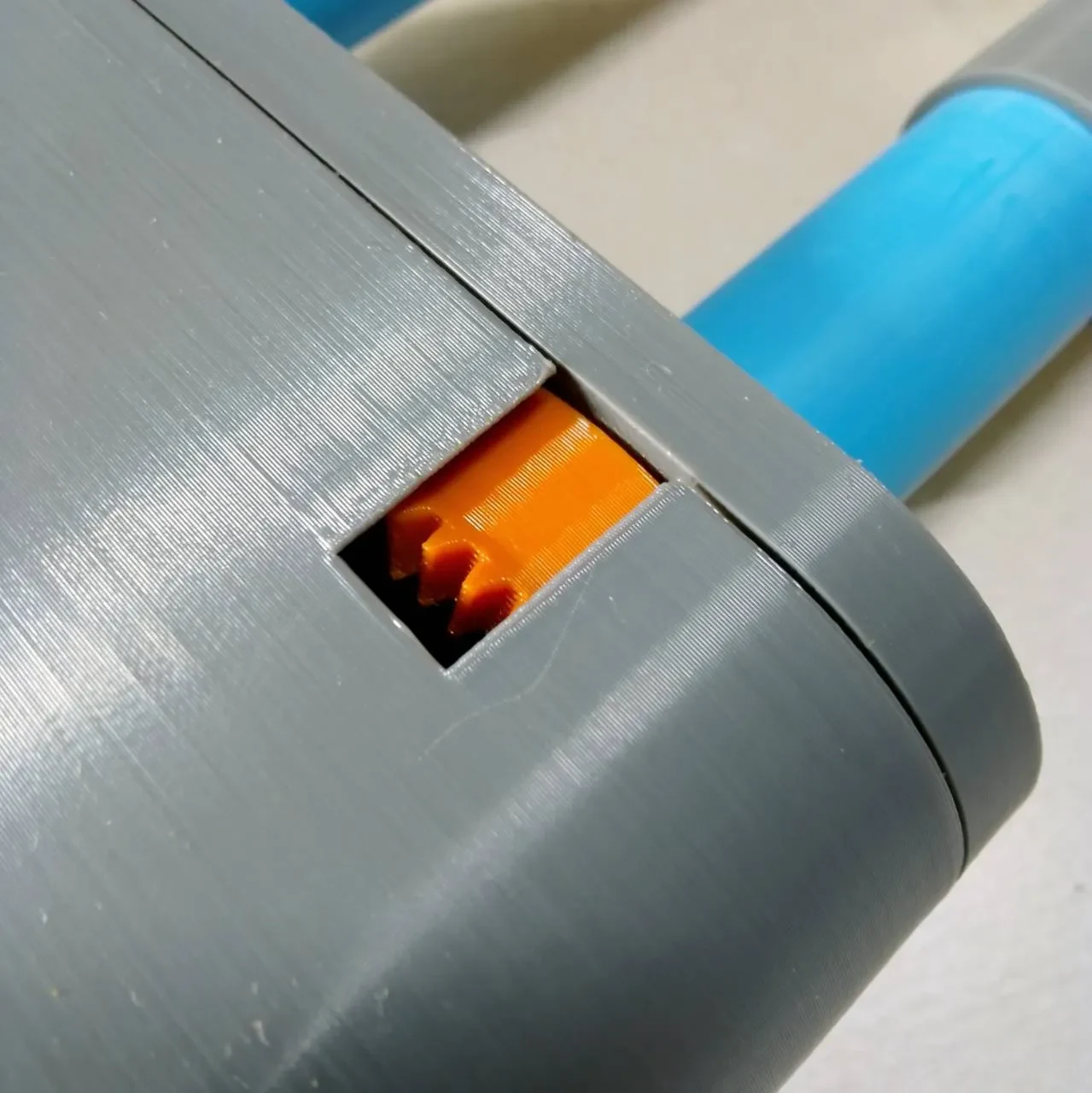

Отверстие для обслуживания смазки: Небольшое отверстие для доступа позволяет осуществлять прямую смазку внутренних шестерен, что позволяет осуществлять техническое обслуживание без разборки всего корпуса.

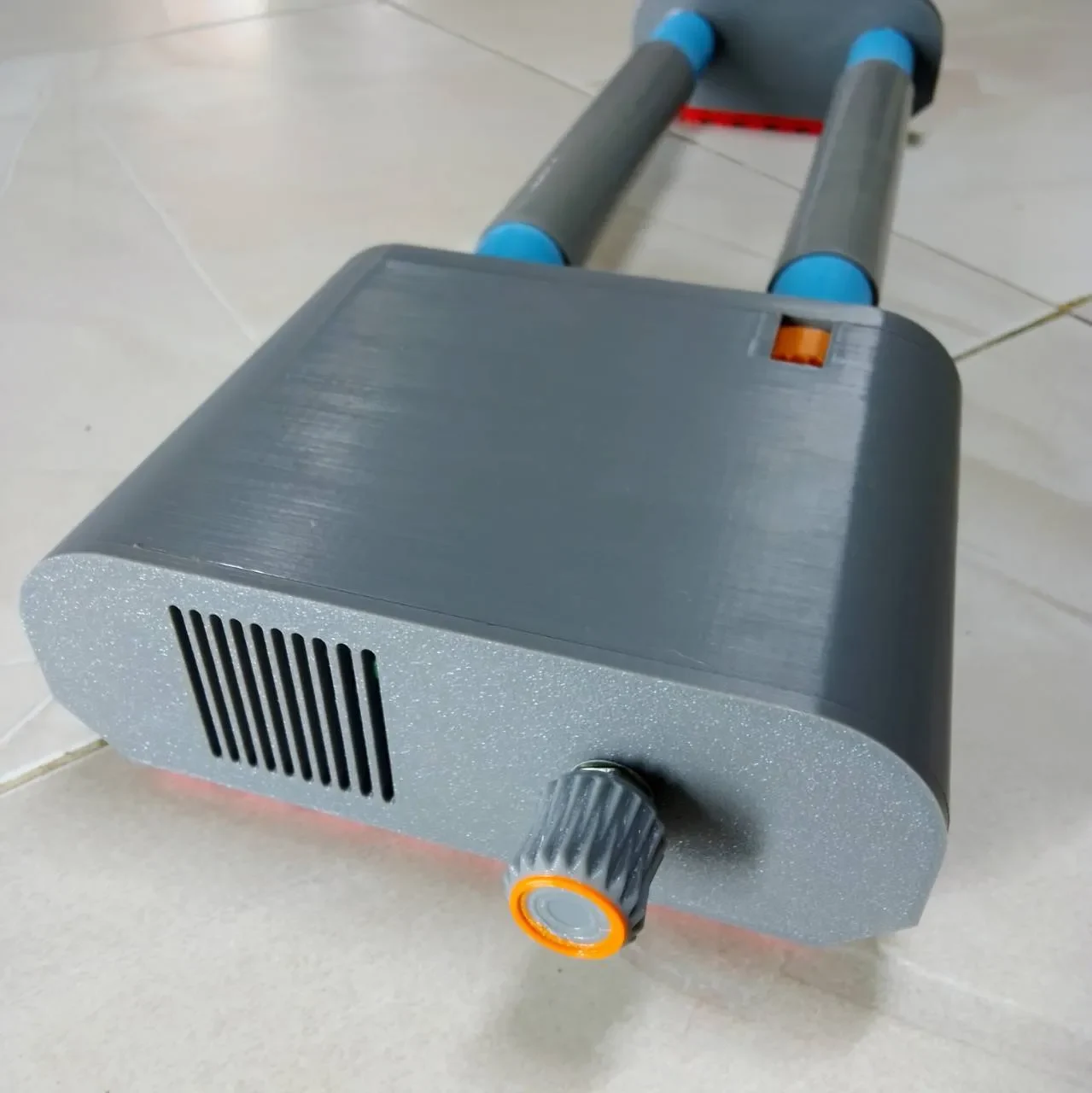

ШИМ-управление: оснащен ШИМ-контроллером для регулировки скорости двигателя, что позволяет точно настроить вращение в зависимости от обрабатываемого материала.
Характеристики материала
PETG (Прочность и долговечность):
Корпус: используется для основного корпуса для обеспечения жесткости конструкции.
Шестерни: напечатаны из PETG для большей долговечности и термостойкости во время работы (рекомендуется нанести легкий слой смазки).
ТПУ (гибкость и сцепление):

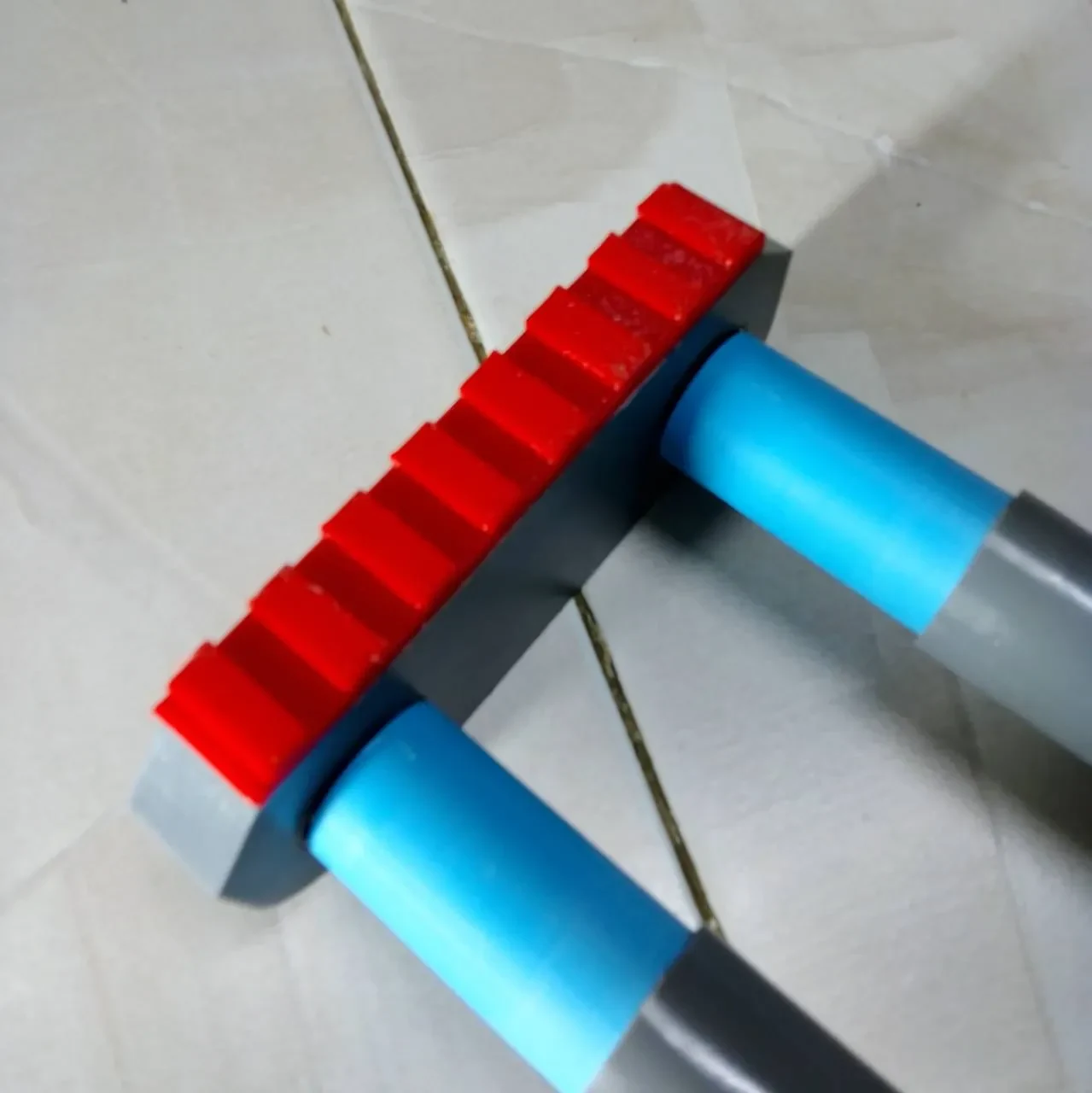

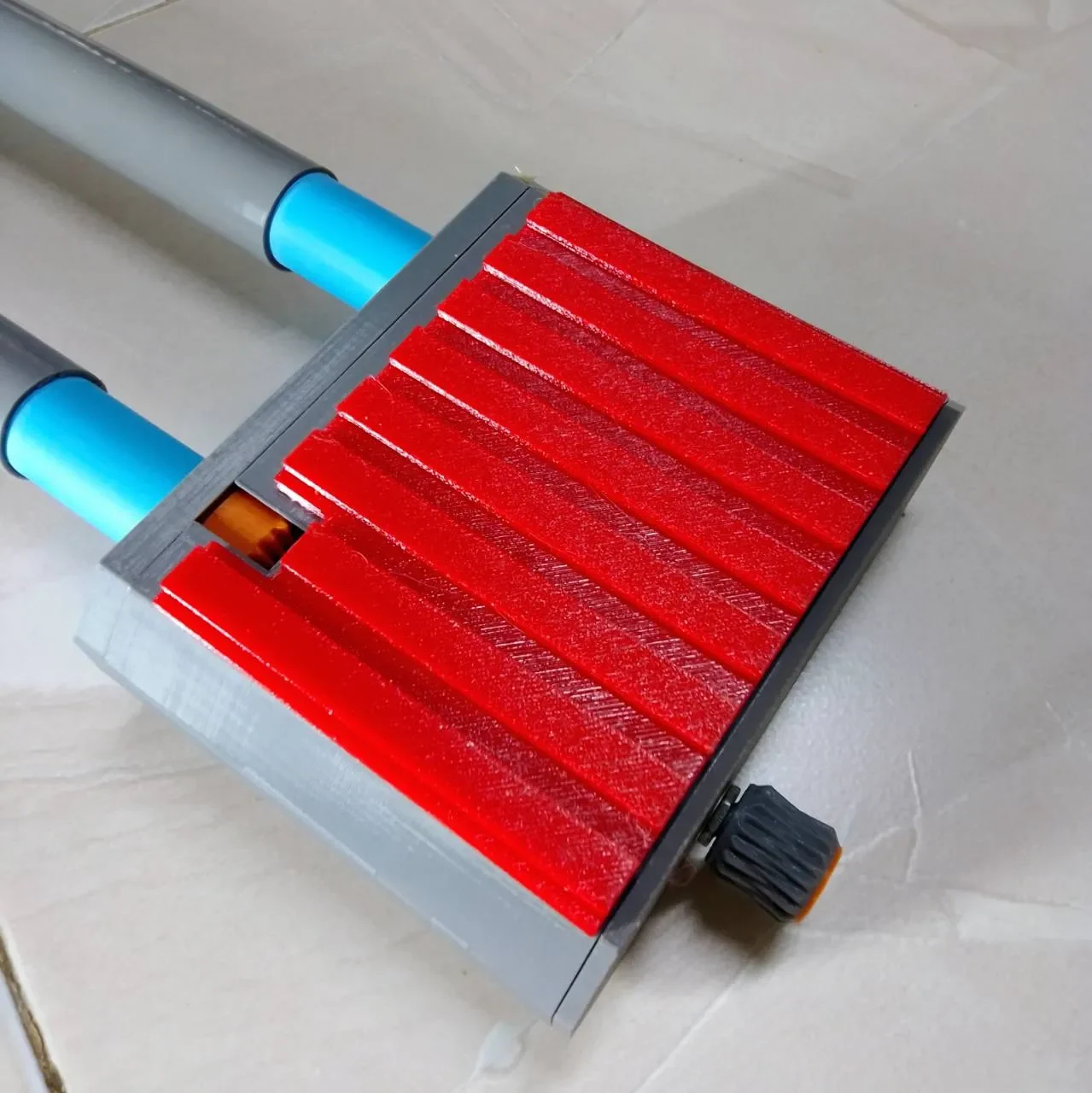

Основание: обеспечивает гибкую основу, которая стабилизирует машину и гасит вибрации.

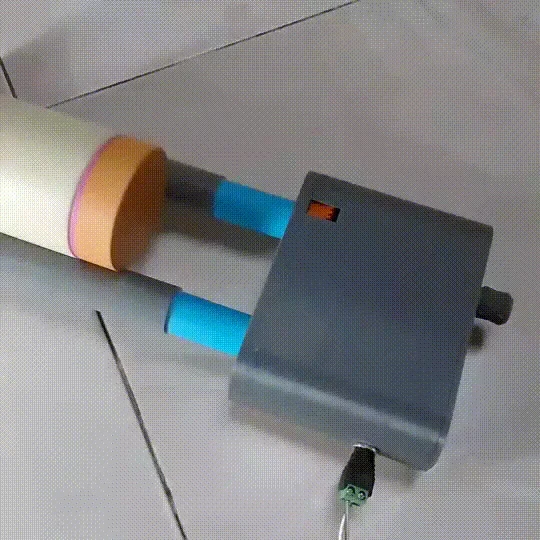

Кольца: Кольца индивидуальной посадки для установки на ролики из ПВХ. Они обеспечивают необходимое трение и сцепление размольного стакана, особенно если другие противоскользящие материалы недоступны.
Используемые компоненты

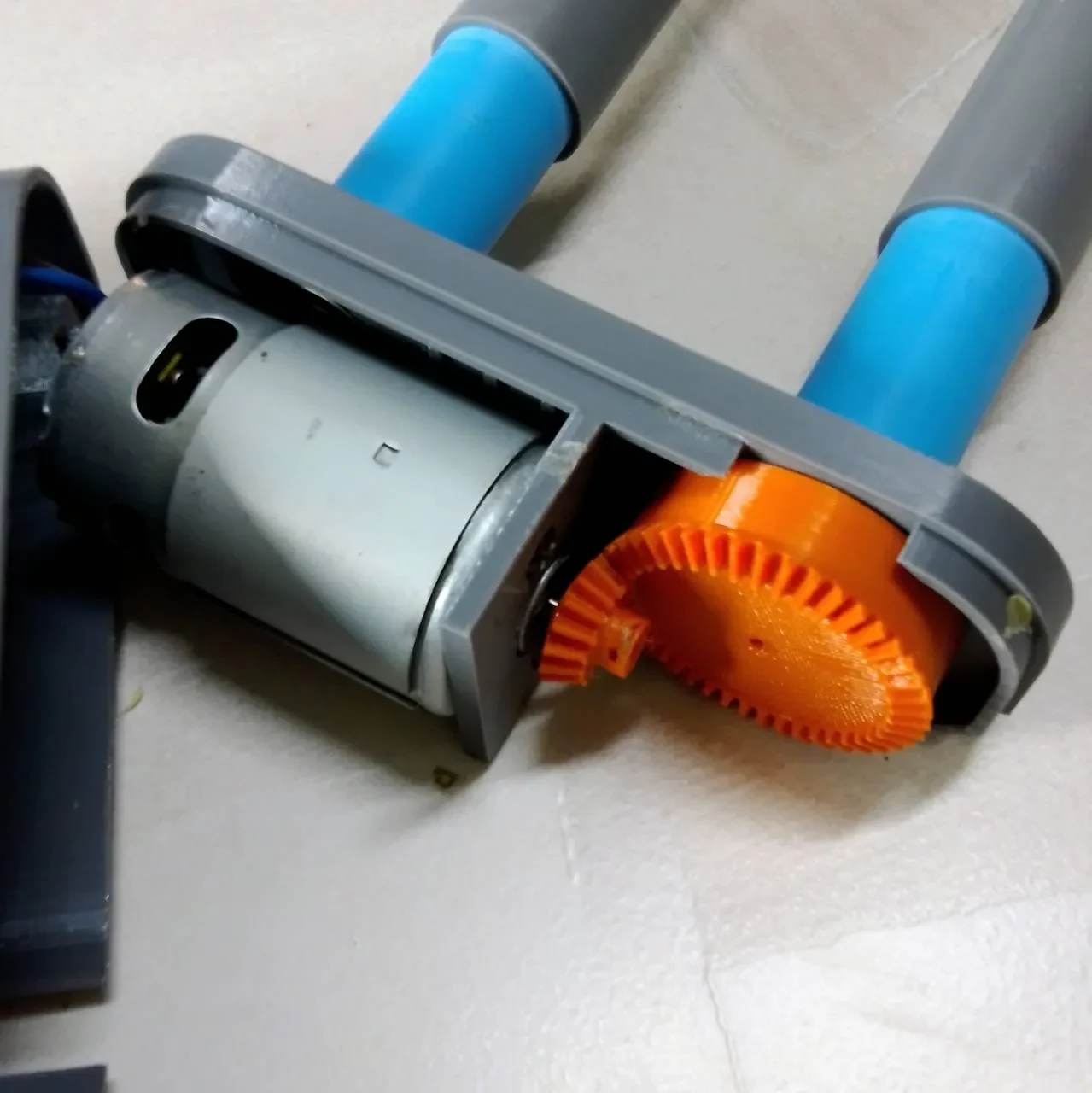

Двигатель: 1 переработанный двигатель (например, от старой дрели) или двигатель RS-540/RS-550.
Подшипники: 4 x 608 подшипников.

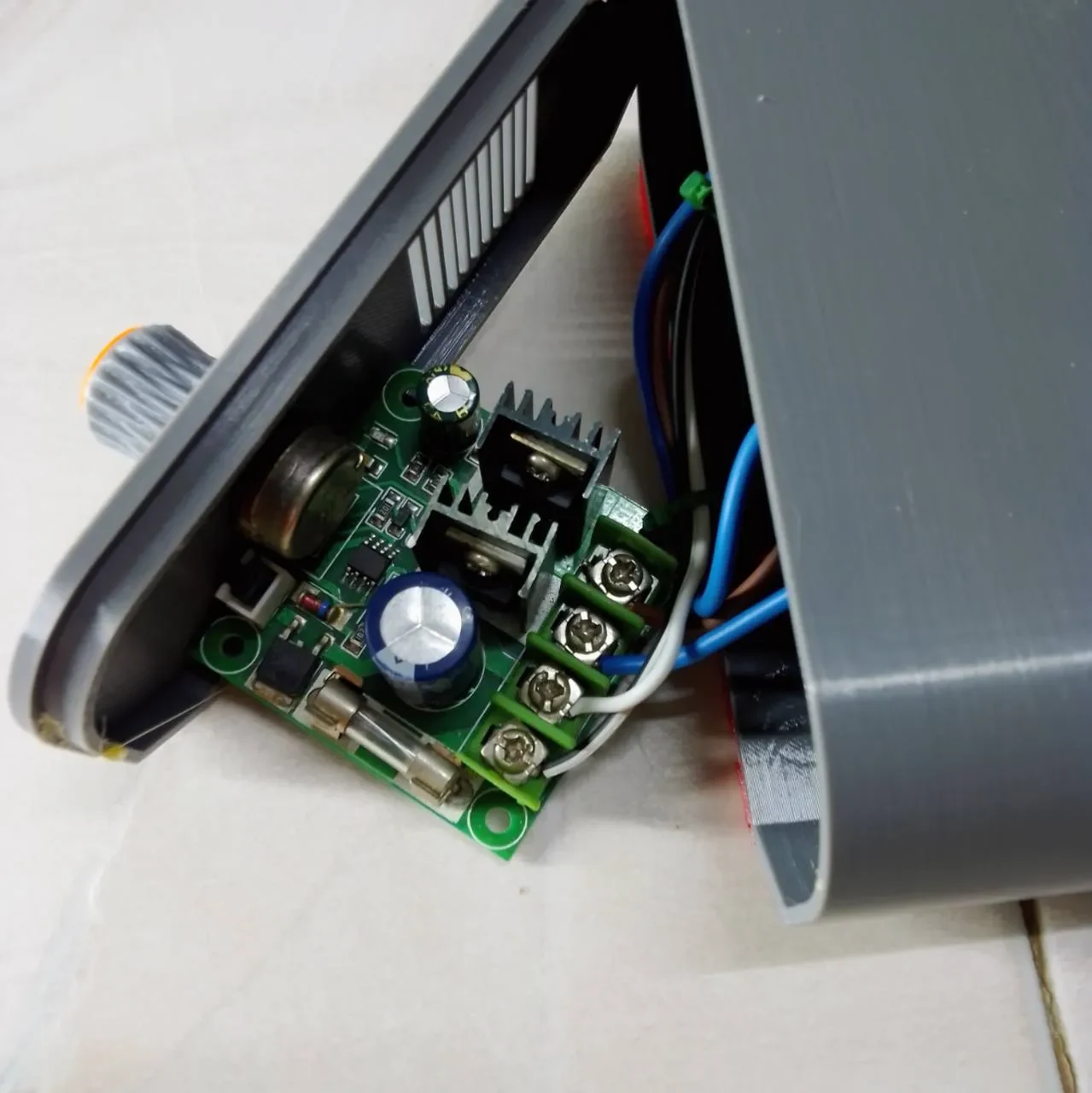

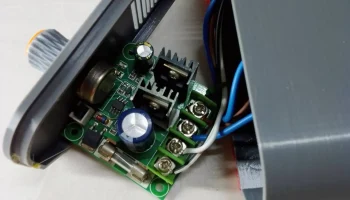

Контроллер: 1 ШИМ 24 В, 10 А (убедитесь, что он соответствует характеристикам вашего двигателя).

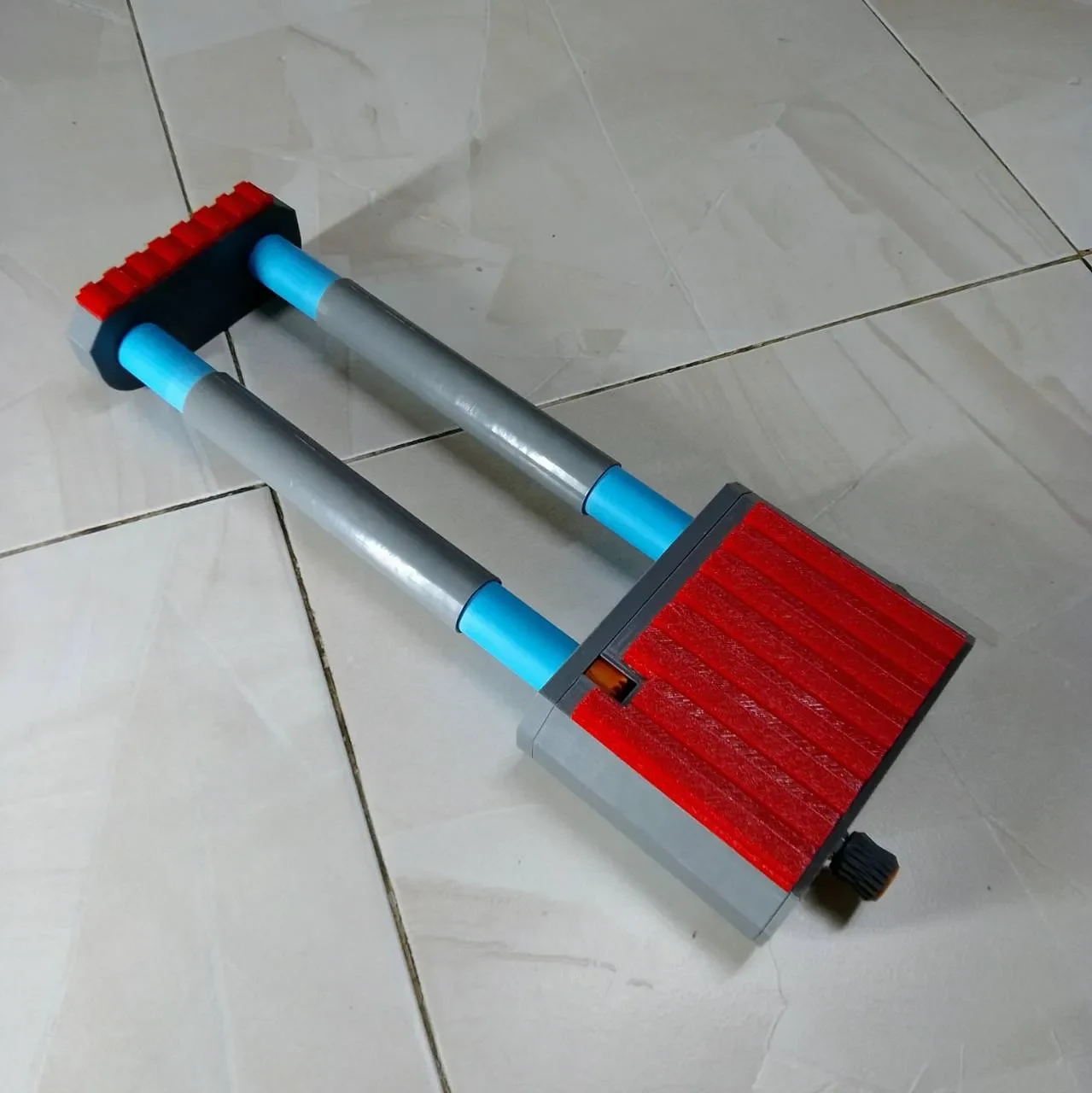

Ролики: труба из ПВХ диаметром 1/2 дюйма, отрезанная до желаемой длины.
Противоскользящий материал (опционально при использовании колец из ТПУ).
