Крепление, позволяющее PiKVM DIY использовать металлическ..
Мне очень нравится металлический корпус PiKVM, и за 30 британских фунтов от Pi Hut это довольно хорошая цена. В комплекте с чехлом вы получаете хорошее крепление OLED 0,91, дисплей и вентилятор на 5 В — при условии, что вы купите сопутствующую шляпу PiKVM.
У меня был адаптер Waveshare HDMI-CSI для Raspberry Pi и 8G PI4, поэтому я разработал эту пластину для установки остальных компонентов внутри этого корпуса.
Я напечатал пластину серым ASA Polymaker Polylite, используя стандартный профиль деталей Voron.
Детали — электроника и кабели
PI 4 — 2G или больше
Адаптер HDMI-CSI
Разветвитель данных/питания USB-C
0,91 OLED-дисплей. Я использовал такие.
Угловой разъем USB-C типа C на USB-C
3010 Вентилятор 5 В — 2 провода (при необходимости можно использовать ШИМ-управление)
Аппаратное обеспечение
Сборочная пластина STL — добавьте 4 резьбовые вставки m2,5x3,5x4.
Металлический корпус ПиКВМ
4 x M2,5 x 3 мм резьбовая стойка F-F или (винт M2,5 с потайной головкой 10 мм + гайка и пластиковая шайба) См. изображение
4 x M2,5 x 16 мм резьбовая стойка F-F
2 x M2,5 x 10 мм резьбовая стойка M-F
2 резьбовых стойки M2,5 x 15 мм + пластиковая шайба 1 мм для точной регулировки шайбы
2 винта с потайной головкой M2,5 x 12 мм — используются для крепления через OLED-крепление
2 винта с потайной головкой M2,5 x 8 мм
4 винта с потайной головкой M2,5 x 12 мм и гайки для крепления вентилятора
3 винта с полукруглой головкой M2,5 x 6 мм для крепления модуля HDMI-CSI
1 винт с полукруглой головкой M2,5 x 8 мм для крепления USB-разветвителя
Инструкции

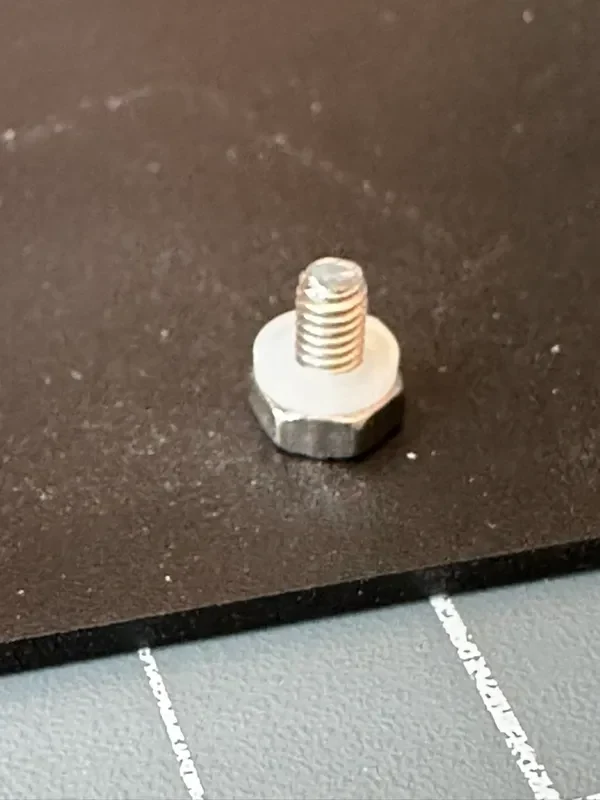

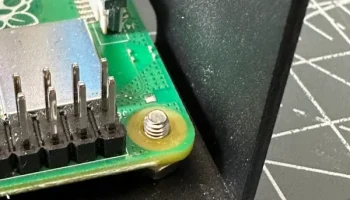

Подача винта m2,5 x 10 мм и привинчиваемой стойки или комбинации гайки и шайбы

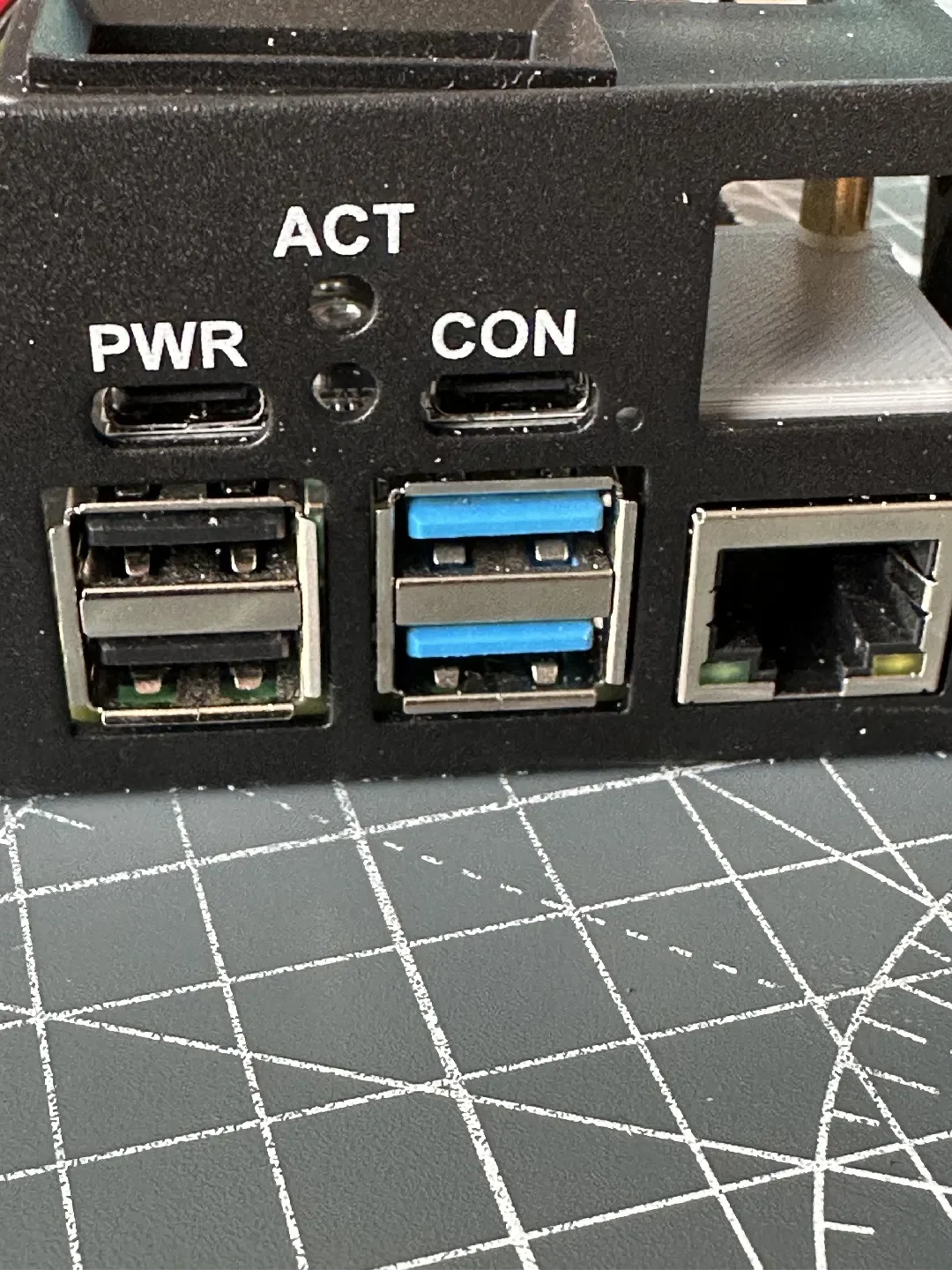

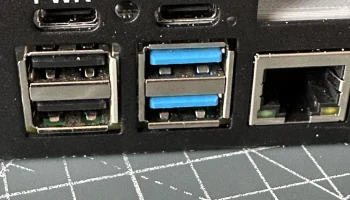

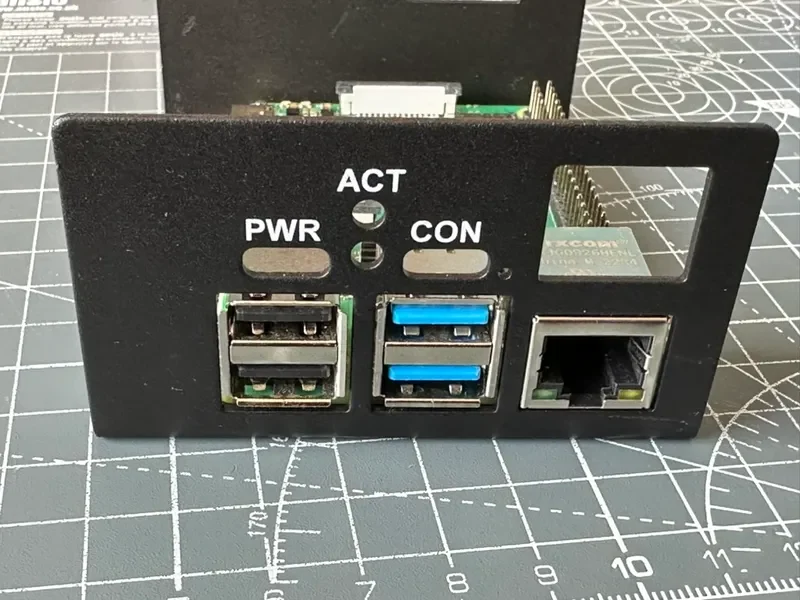

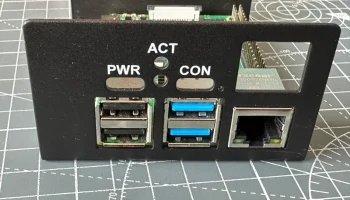

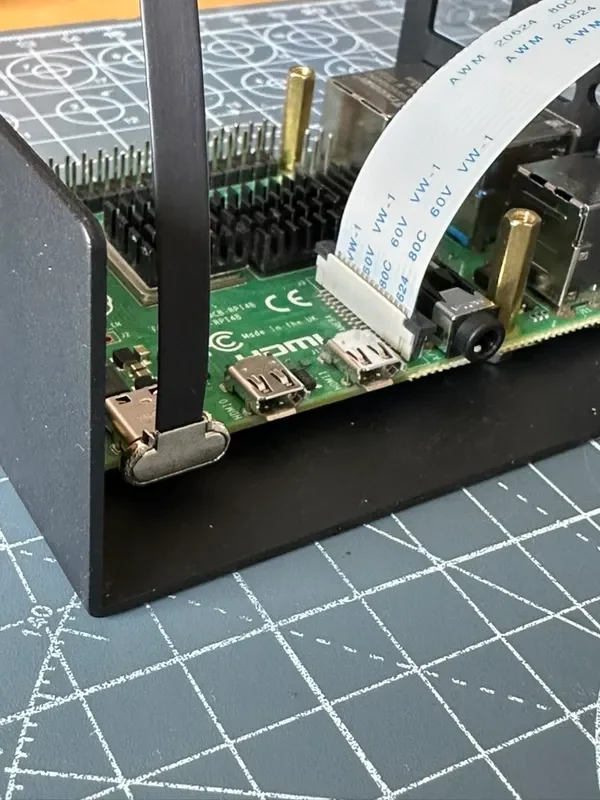

Установите угол PI на конце USB/Ethernet.

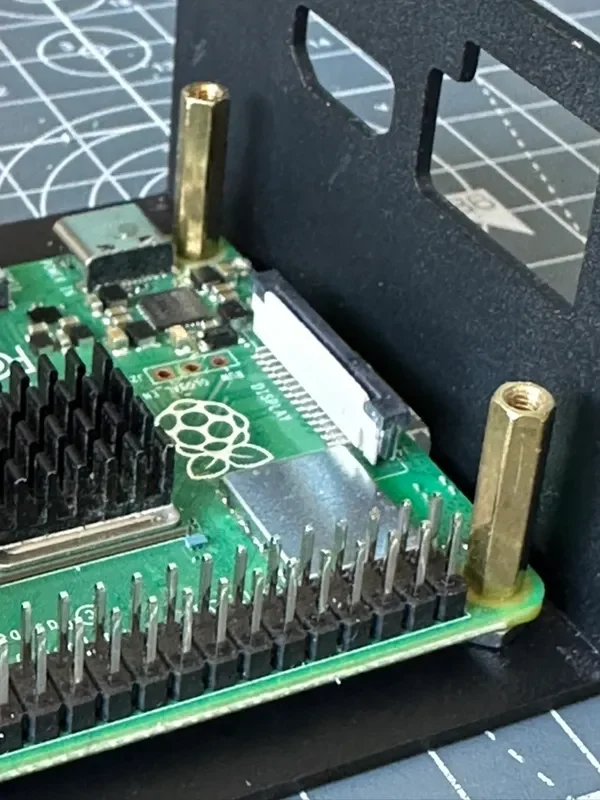

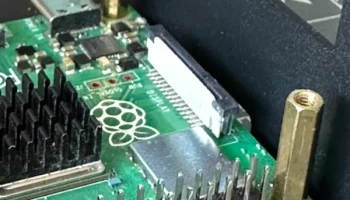

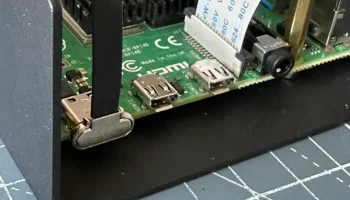

Прикрутите 16-миллиметровую розетку «мама-мама» и подключите кабели HDMI и короткие USB-кабели.

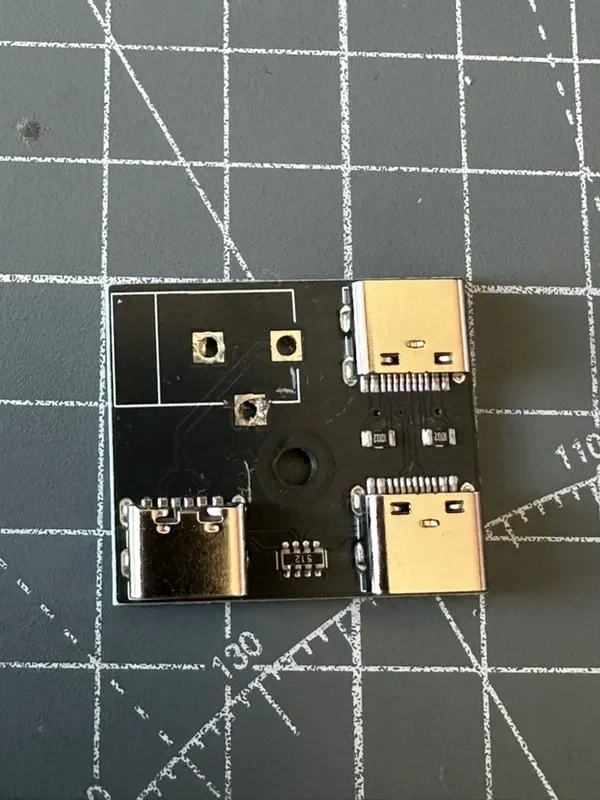

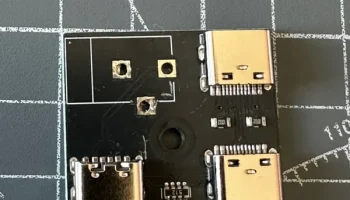

Я снял гнездо цилиндрического домкрата с разделительной доски и срезал угол, чтобы он не задевал стойку.

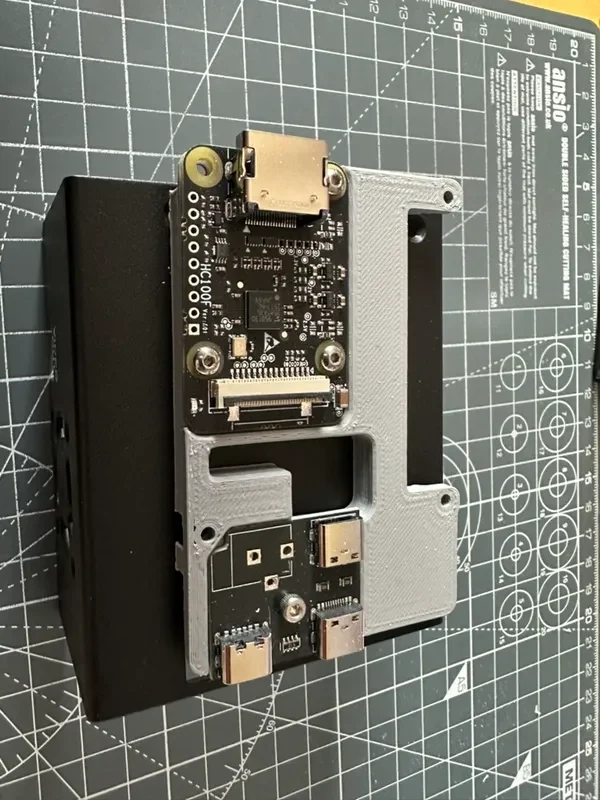

Подсоедините кабели к адаптеру HDMI и разветвителю и прикрутите их к монтажной пластине с помощью винтов с головкой под головку.
Закрепите монтажную пластину с помощью стоек M-F 15 мм на стороне HDMI и стоек M-F 10 мм на стороне USB/Ethernet. В зависимости от высоты стойки 10 мм вам может потребоваться добавить шайбу, чтобы обеспечить правильное прилегание крепления OLED к стойке и правильность ее установки в крышку.
Чтобы обеспечить ма��симальный зазор, припаяйте провода к нижней части OLED-дисплея и обожмите разъемы Dupont в гнездо 1x5.
Контакт PI4
ИМЯ
OLED
01
3,3 В
Вкк
03
ПДД — i2c
ПДД
05
СКЛ — i2c
СКЛ
07
НЕ
Б/У
09
Земля

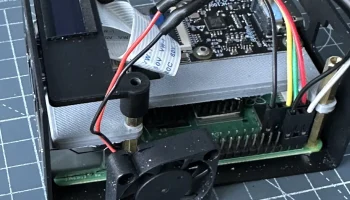

В зависимости от вашего поставщика вам может потребоваться удлинить провода и обжать разъем Dupont 1x3 на вентиляторе 3010 5 В. П��и необходимости вы можете добавить вентилятор с ШИМ, но мой PiKVM не используется круглосуточно, поэтому я использую простой постоянно включенный вентилятор на 5 В для охлаждения.
Контакт PI4
ИМЯ
ФАН
02
5 В
5 В
04
5 В
Не
Б/у
06
Земля
Земля

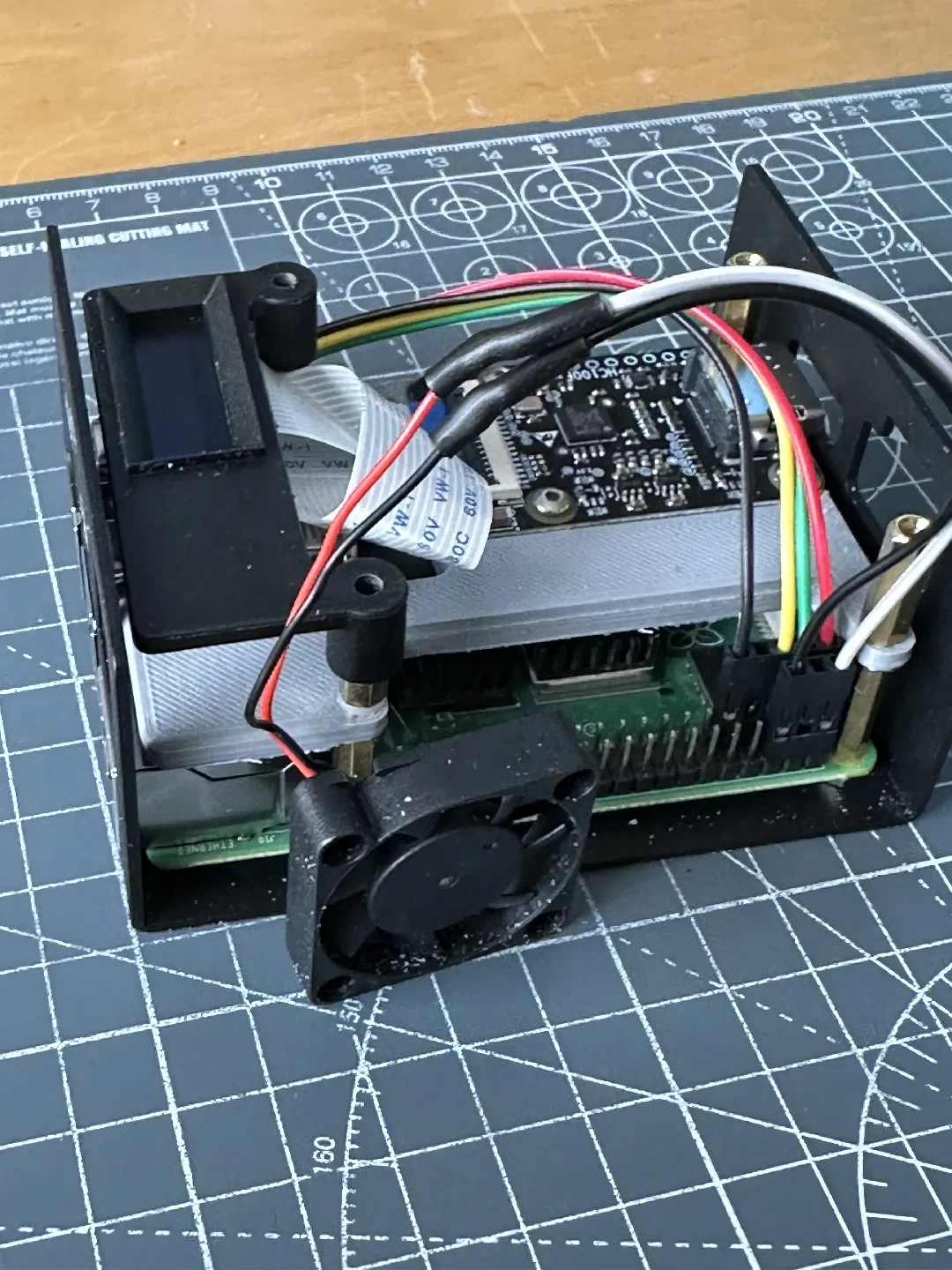

Вставьте дисплей в крепление и установите его поверх стоек толщиной 10 мм.
Прикрепите вентилятор к боковой части корпуса с помощью кронштейна 4 x 12 мм.
Прикрепите крышку с помощью винтов с потайной головкой 12 мм к крышке корпуса через крепление дисплея к стойке.

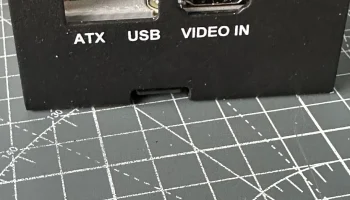

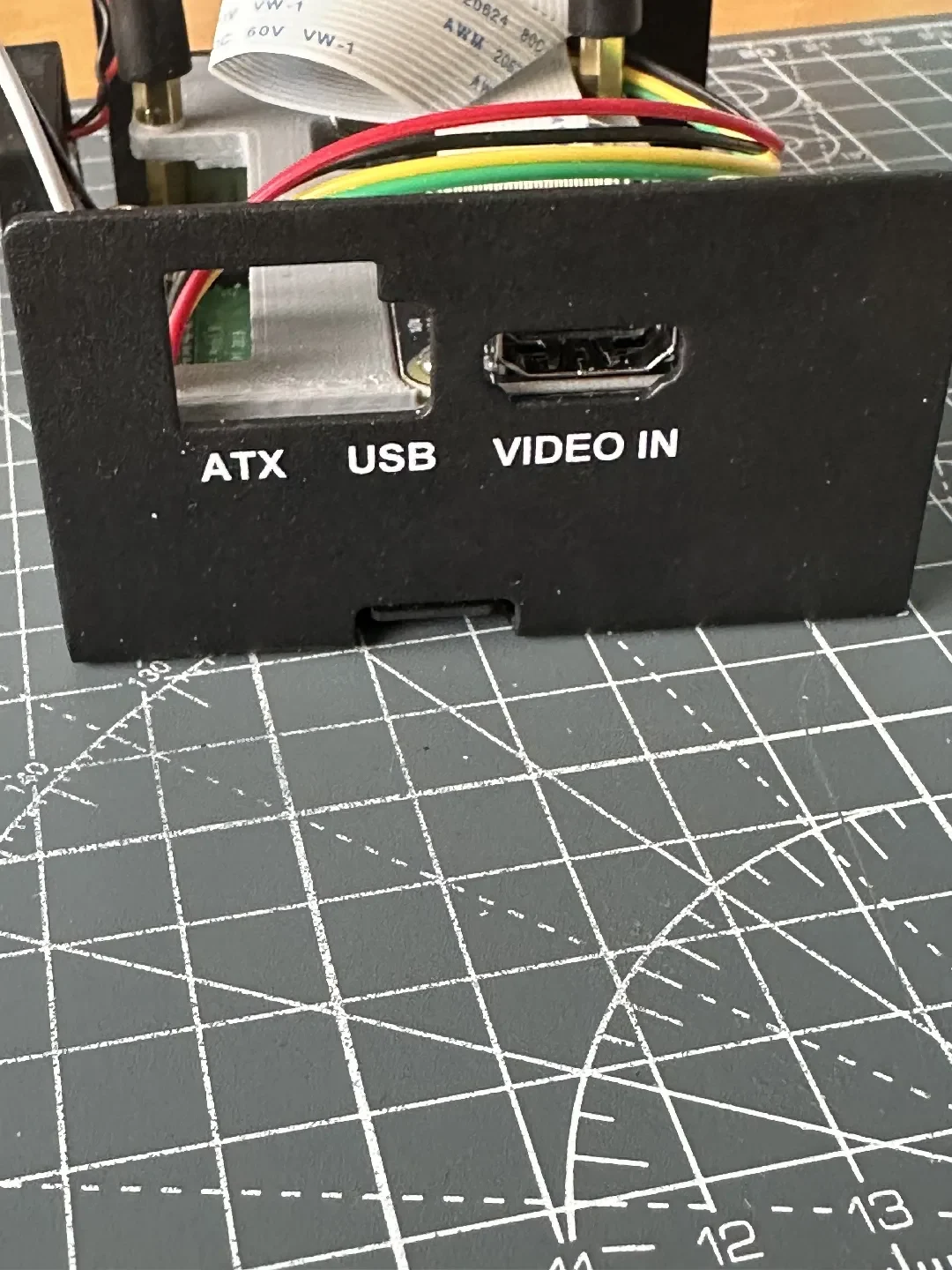

Вставьте винты с потайной головкой 8 мм в корпус со стороны HDMI.
Следуйте руководству по сборке PiKVM DIY, чтобы настроить программное обеспечение.
