Seeed Studio TRMNL 7,5 дюймов (OG) Набор для самостоятель..

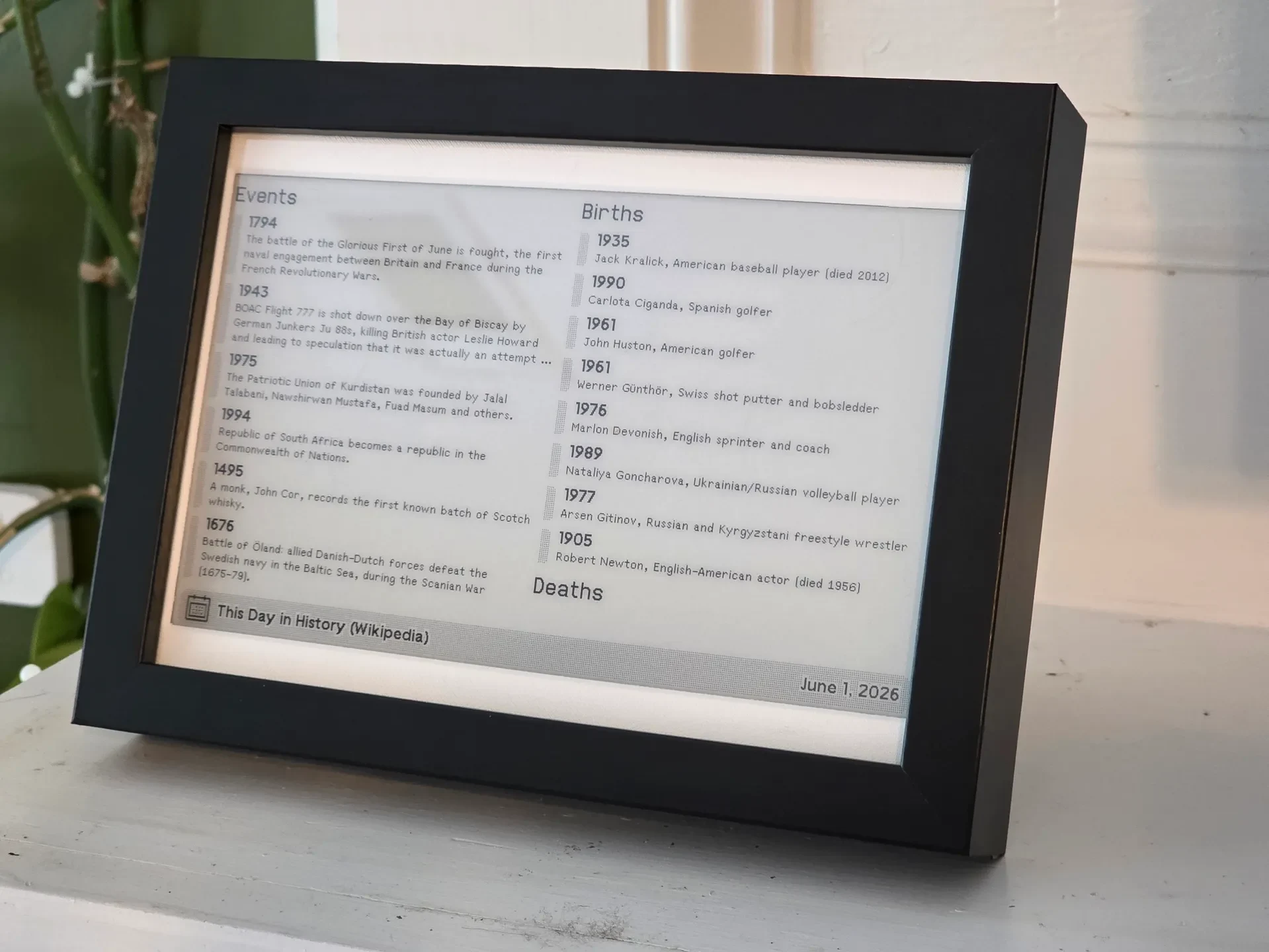

Все варианты рамок для набора Seeed Studio TRMNL, напечатанные исключительно на 3D-принтере, были, на мой взгляд, некрасивыми и/или трудными для печати. Попробовав пару из них, будучи неудовлетворенными ими и помня об эстетике, которая на самом деле является половиной дела в чем-то подобном, мне показалось, что лучший путь — встроить это в настоящую рамку для картины. Просматривая этот сайт, я наткнулся на модель Оскарба, в которой используется рама IKEA RÖDALM. Я подумал, что это отличная идея, и конечный результат выглядел великолепно. Я взял РЁДАЛЬМА, распечатал его модель и какое-то время пользовался ею, а затем решил создать свою собственную в том же стиле и концепции. Ниже вы найдете дополнительную информацию о различиях между моим и его.
Печать примечаний:

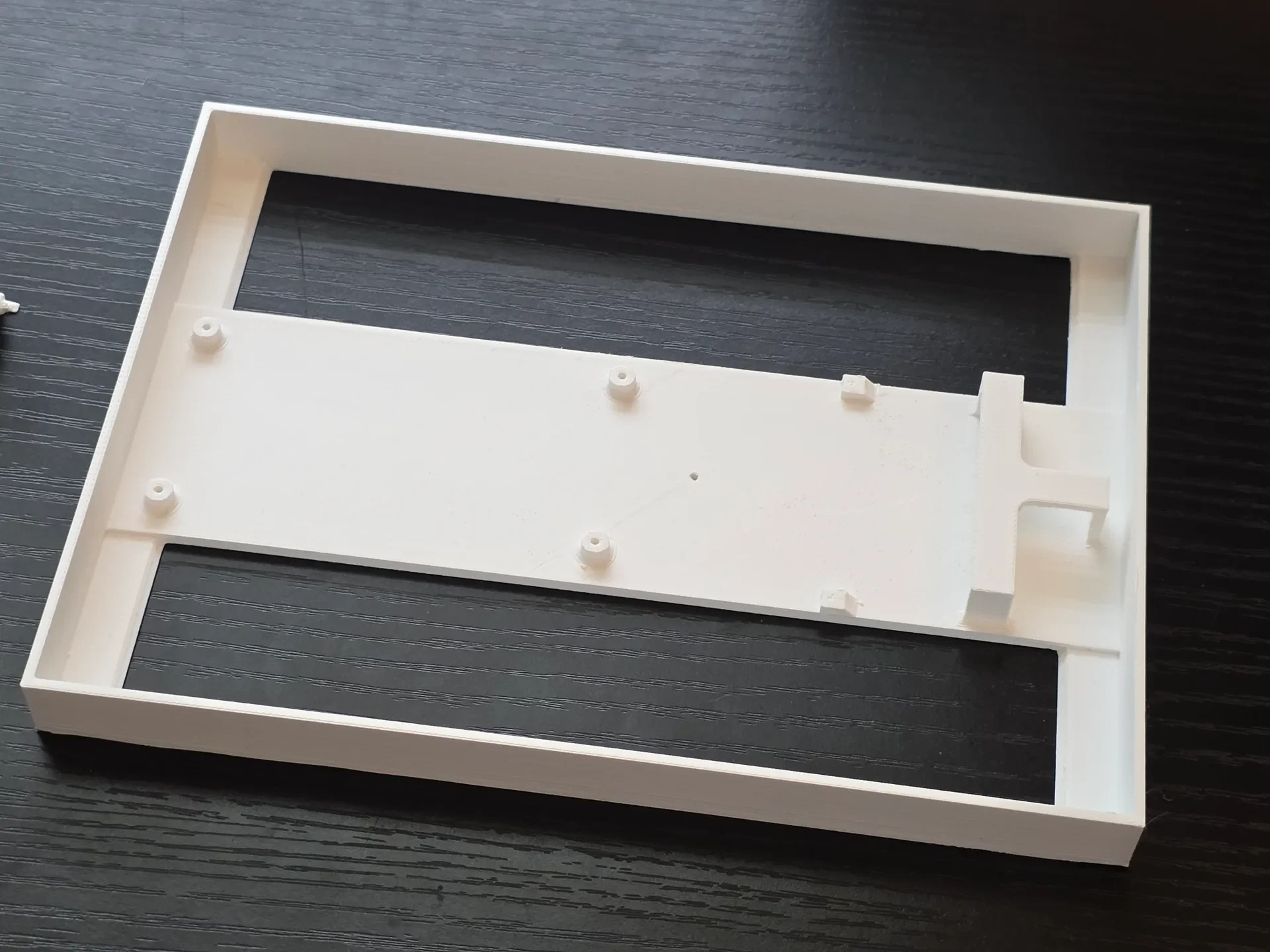

Распечатайте все три части в ориентации, указанной в файлах.
Для батарейного отсека потребуются некоторые опоры.
Высота слоя 0,16 мм, 0,2, вероятно, тоже подойдет, но я не пробовал.
Печать в PLA. Размеры всех деталей учитывают типичную усадку PLA. Не нужно ничего масштабировать. Я не пробовал печатать это с помощью PETG или чего-то еще.
20% заполнение гироидной области
Примечания по сборке:
Разработан для и требует:
Комплект для самостоятельной сборки Seeed Studio TRMNL 7,5 дюйма (OG)

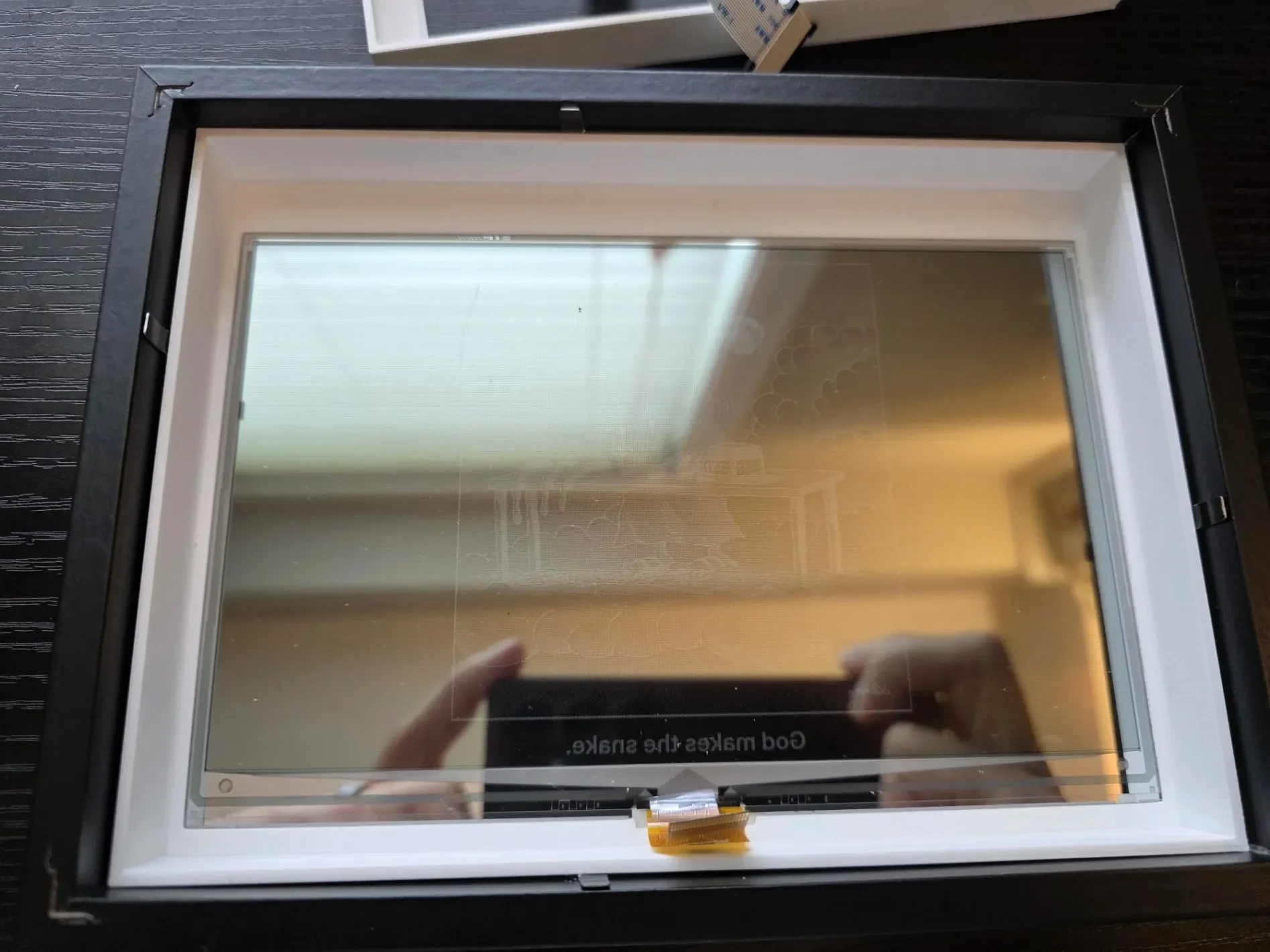

Рамка ИКЕА РОДАЛЬМ 5х7 дюймов. Я понимаю, что эта же модель продается/продается как 13x18 см за пределами США.

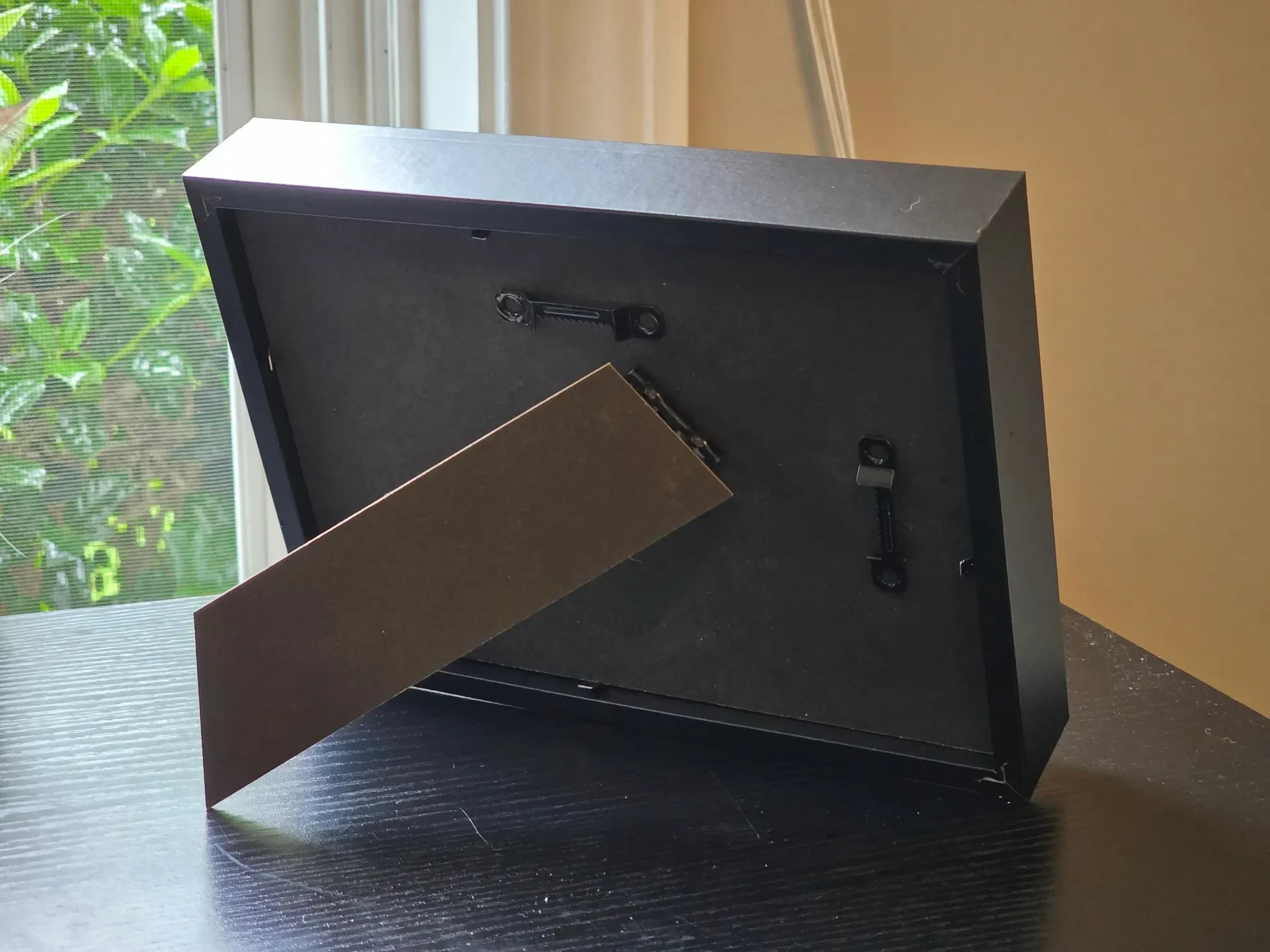

Не снимайте металлические фиксаторы, встроенные в раму РОДАЛЬМ. Они нужны, чтобы скрепить все вместе.

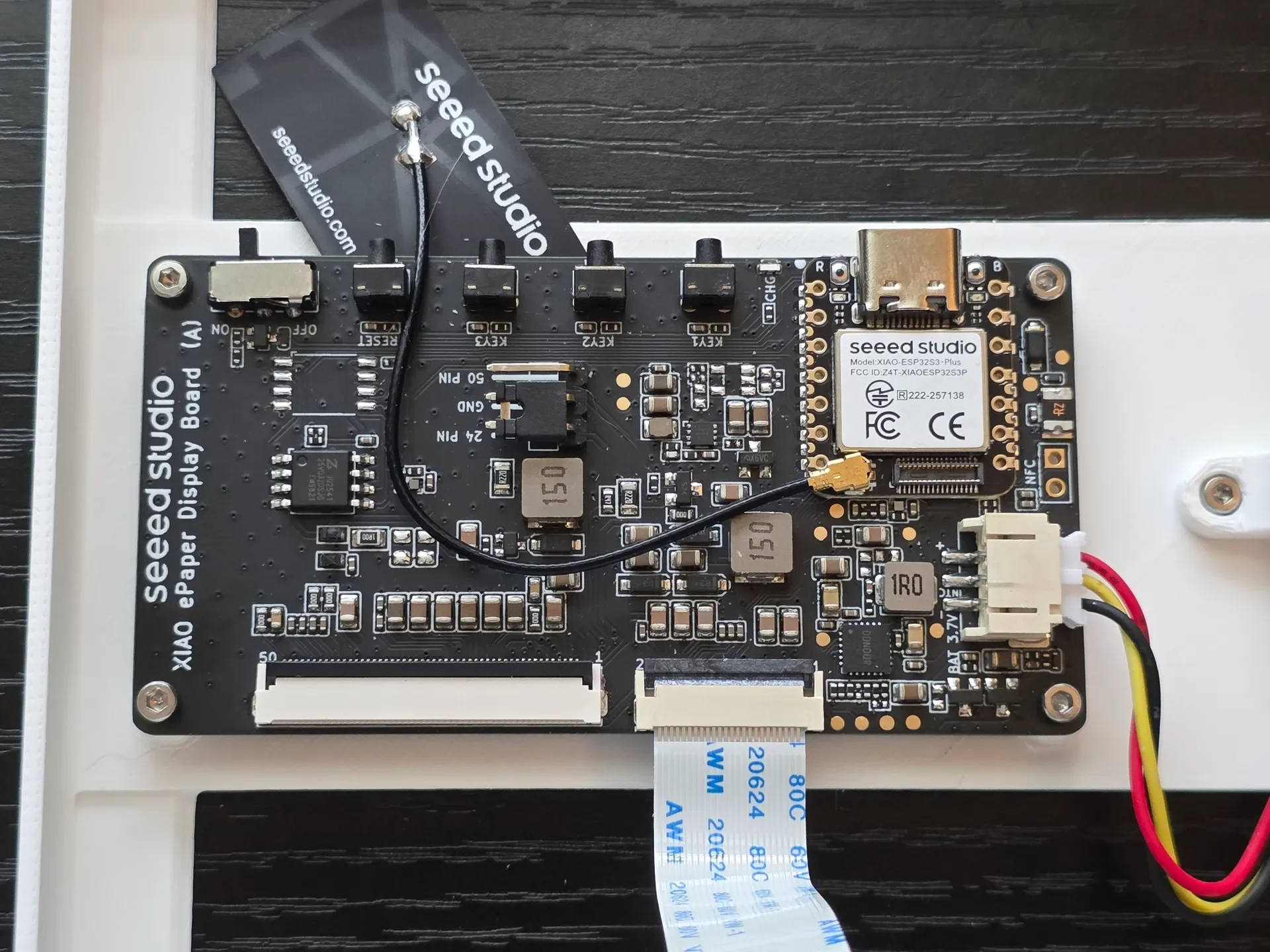

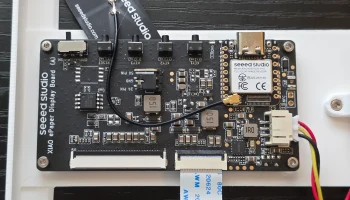

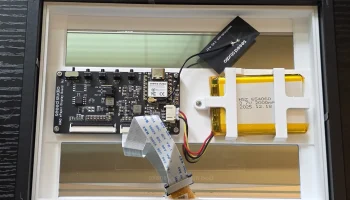

Для крепления материнской платы и батарейного отсека к внутренней рамке требуются пять винтов M2x4 мм. Будьте осторожны, если попытаетесь использовать более длинные винты.

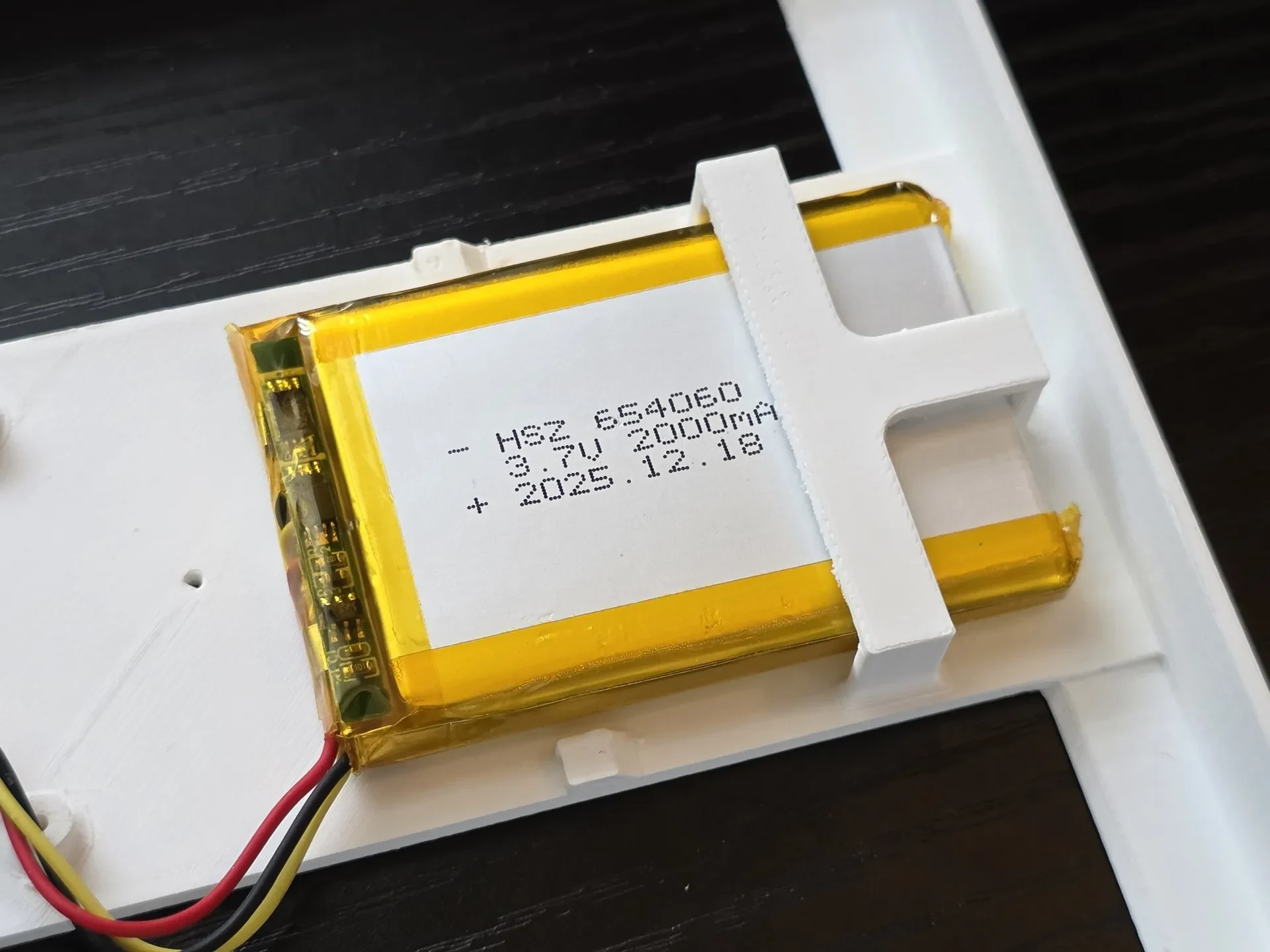

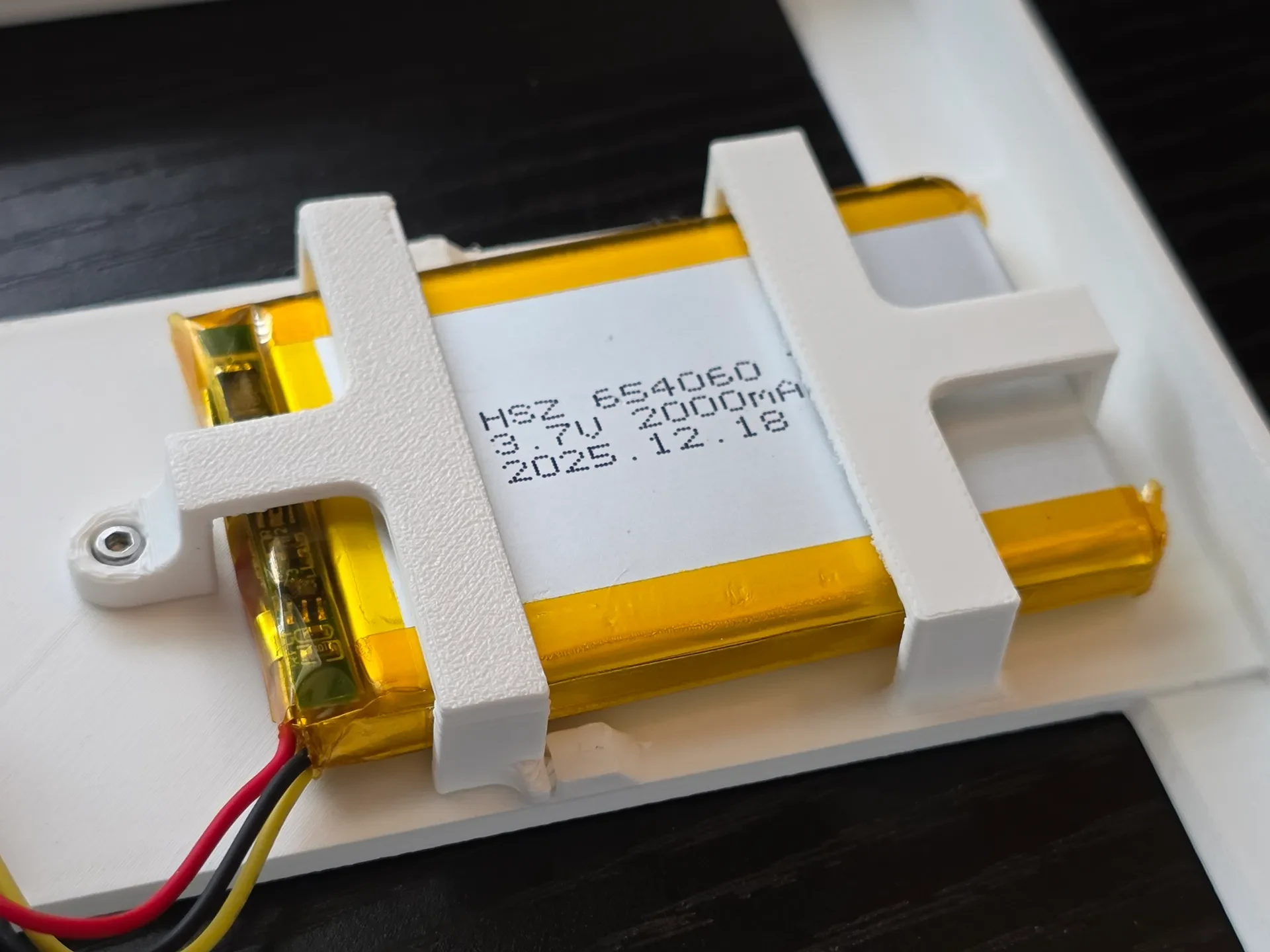

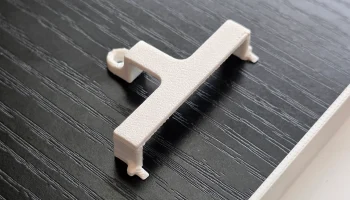

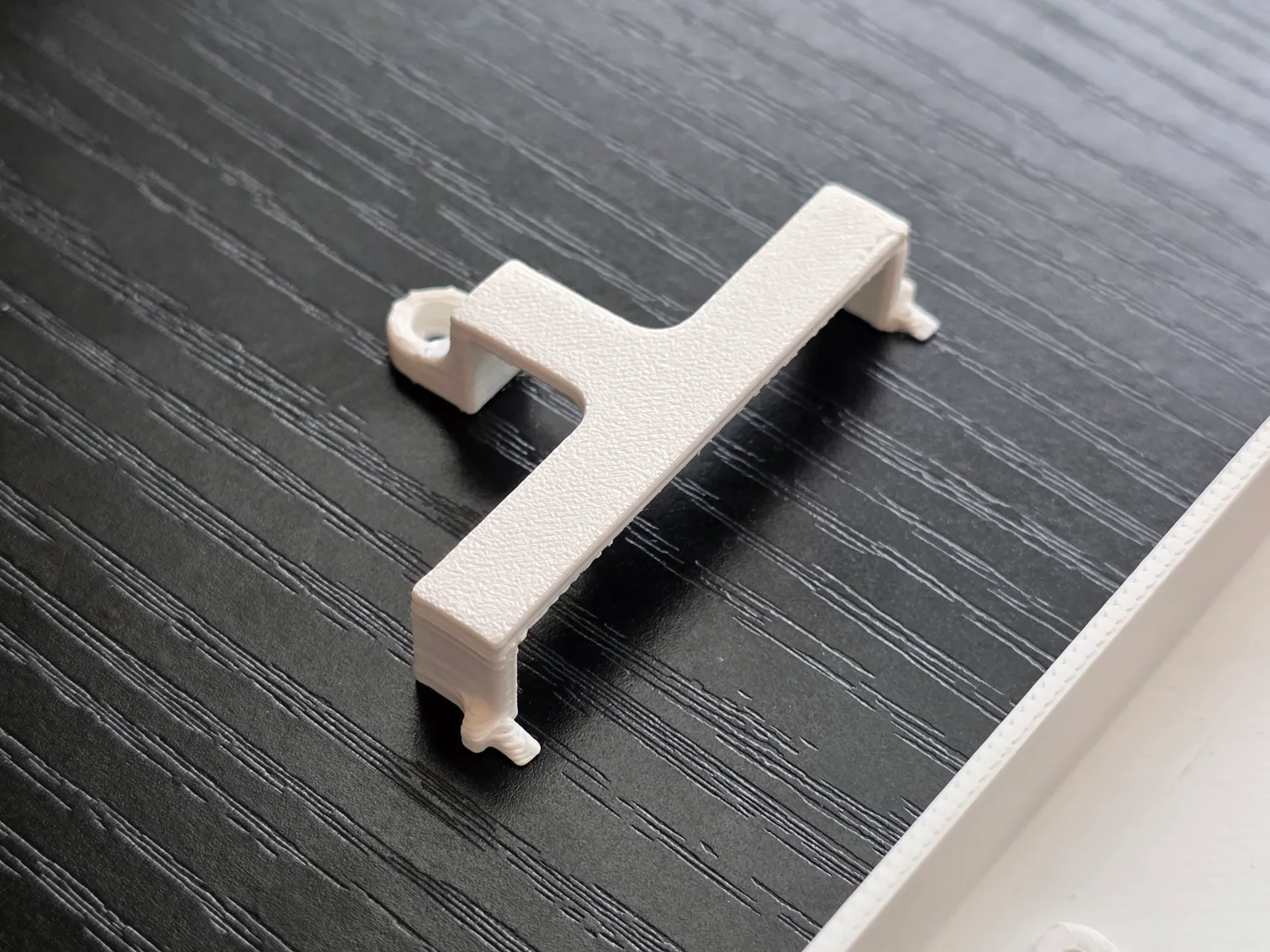

Вставьте аккумулятор в отсек для аккумулятора, встроенный во внутреннюю раму, затем закрепите его, вставив выступы на другой стороне отсека для аккумулятора в небольшие пазы, предназначенные для него. Закрепите его винтом.
Установите батарею перед установкой материнской платы.

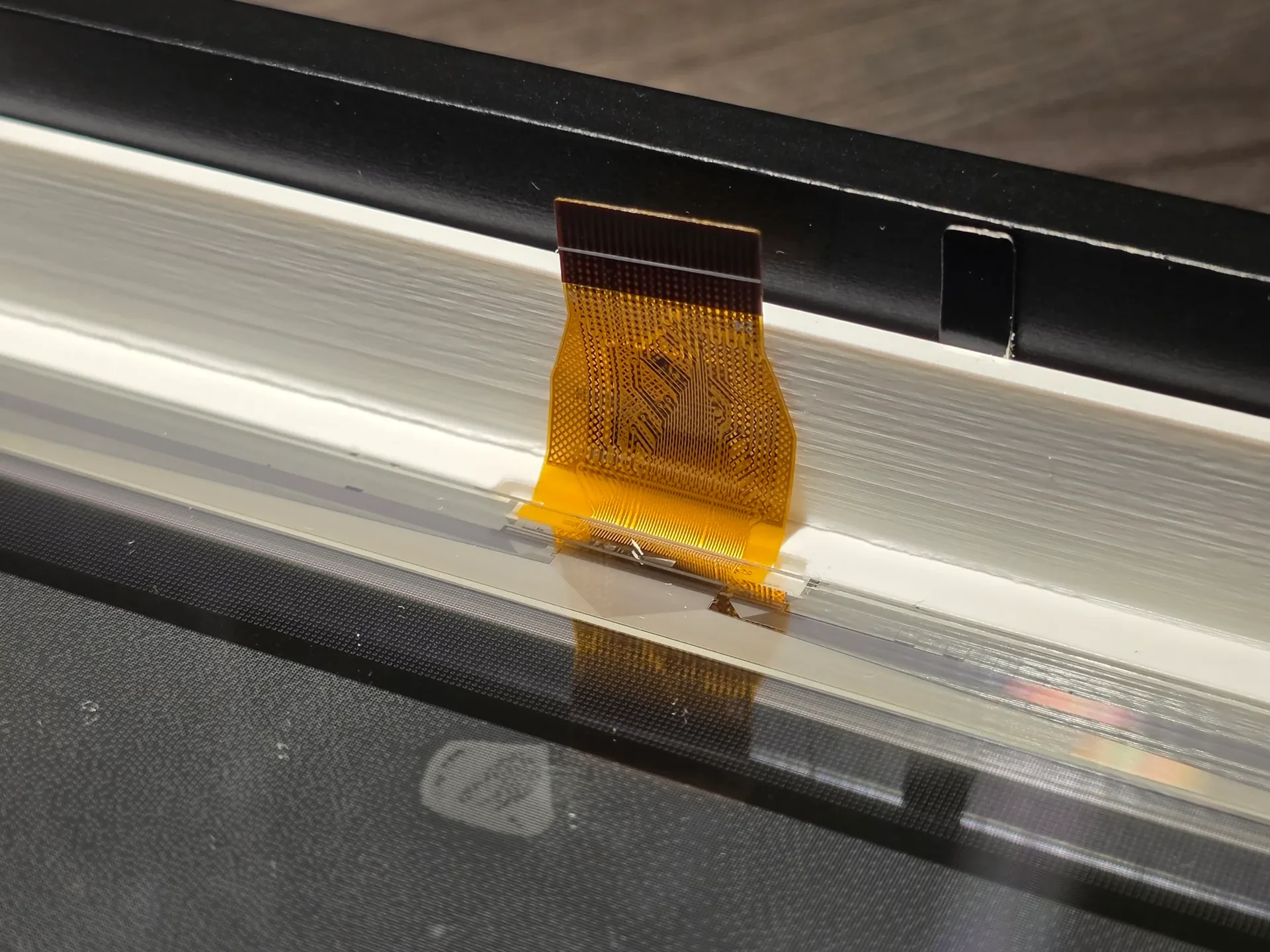

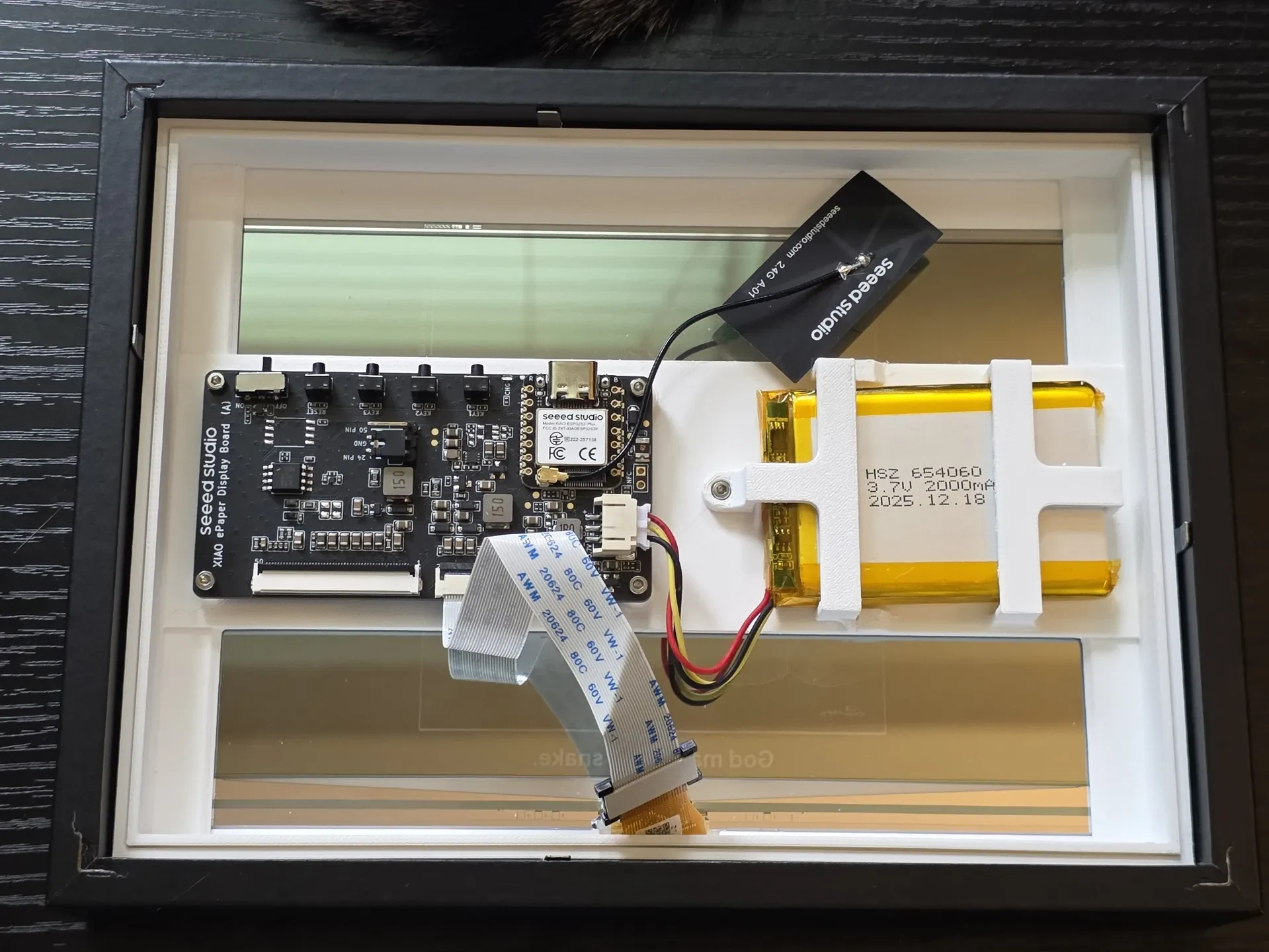

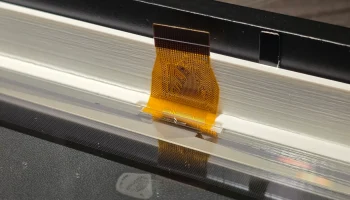

Отверстия для винтов выполнены саморезами. При первой сборке вставить в них винты будет немного сложно. Я рекомендую установить материнскую плату и батарею во внутреннюю рамку, прежде чем вставлять внутреннюю рамку во внешнюю рамку, чтобы избежать возможного повреждения стеклянного дисплея с электронными чернилами.
