Намоточное устройство для катушек

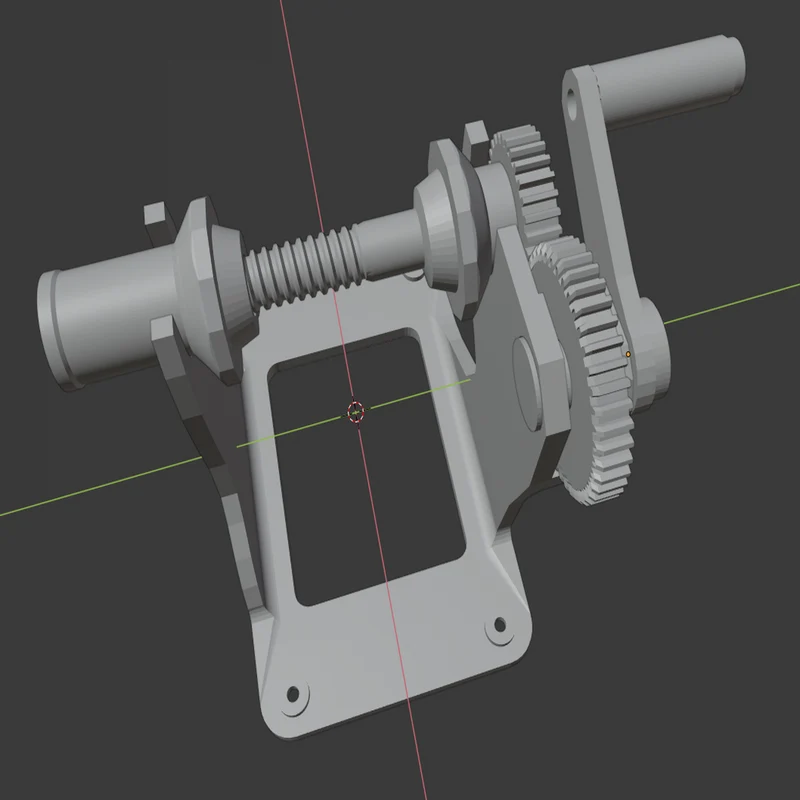

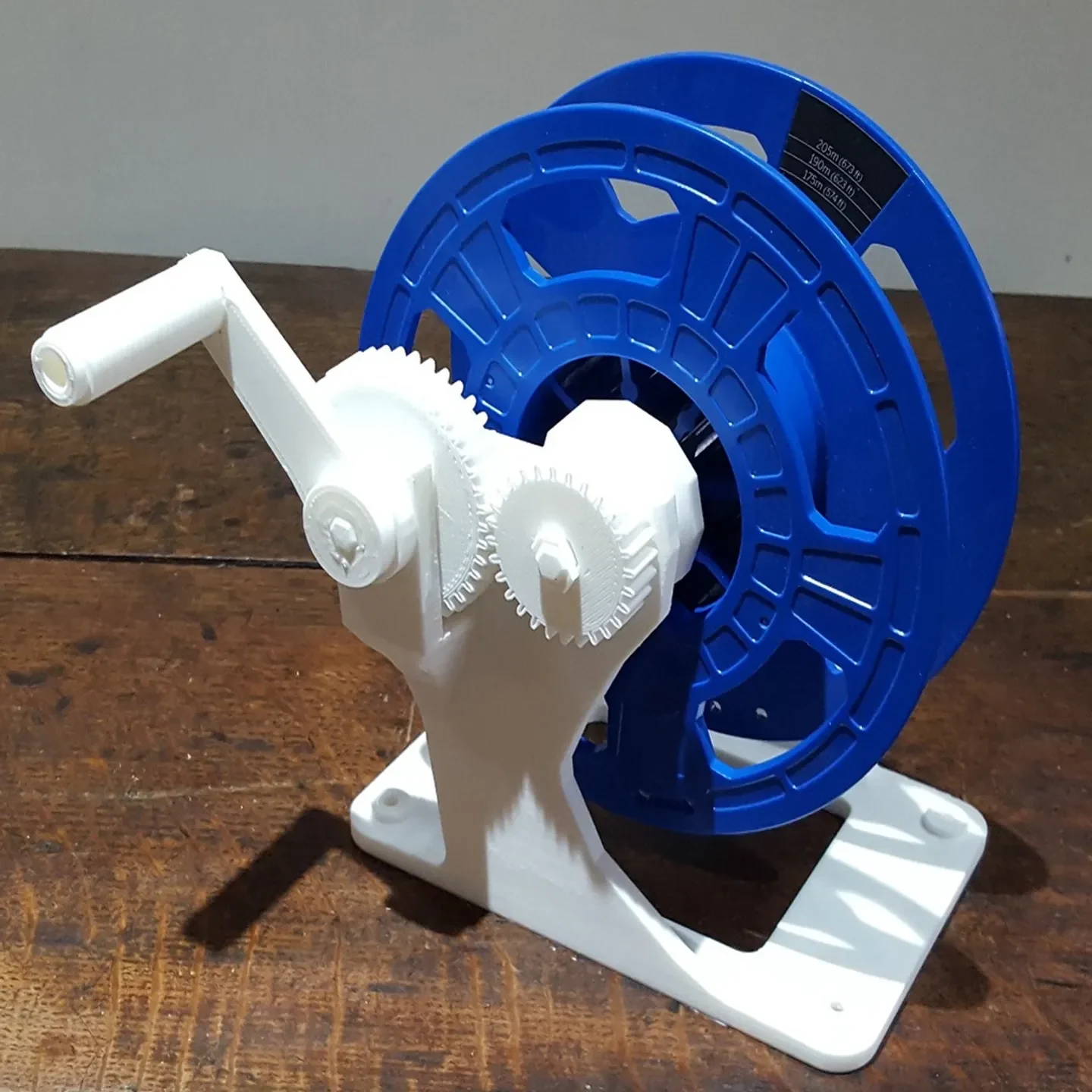

Намоточное устройство для нити и других катушек с максимальным размером 210 мм в диаметре и шириной 76 мм. Если ось катушки встроена, можно использовать более широкие катушки. Катушки должны быть шириной не менее 30 мм и диаметром осевого отверстия не менее 16 мм.

Один поворот ручки дает два оборота шпули.

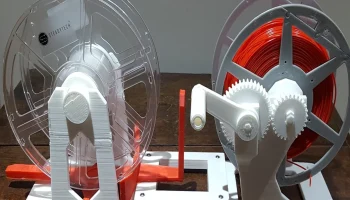

Намоточное устройство — это детали, совместимые с моим держателем катушки, который также включает в себя соединительные детали для соединения нескольких держателей катушек вместе. Смотри мою вещь: 3823334.

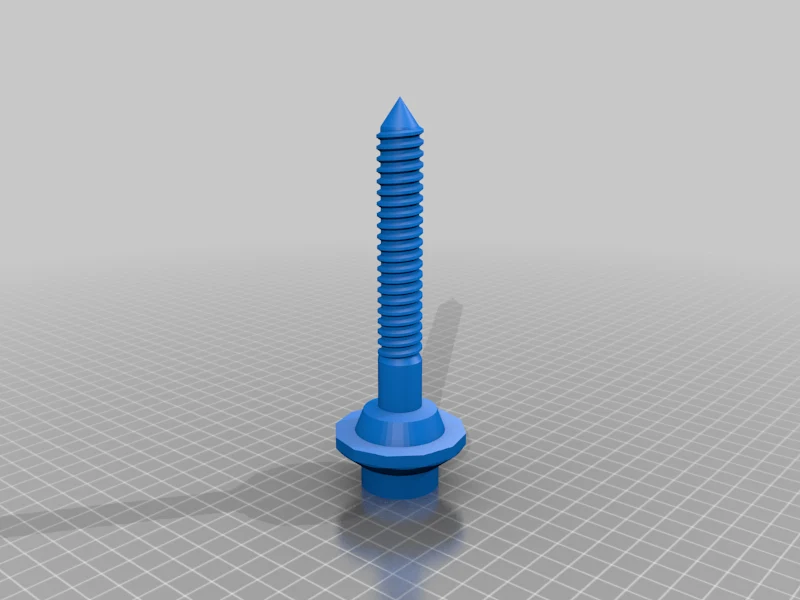

Обратите внимание, что ступеньки на оси катушки предназначены для предотвращения откручивания гайки при намотке.

Печать

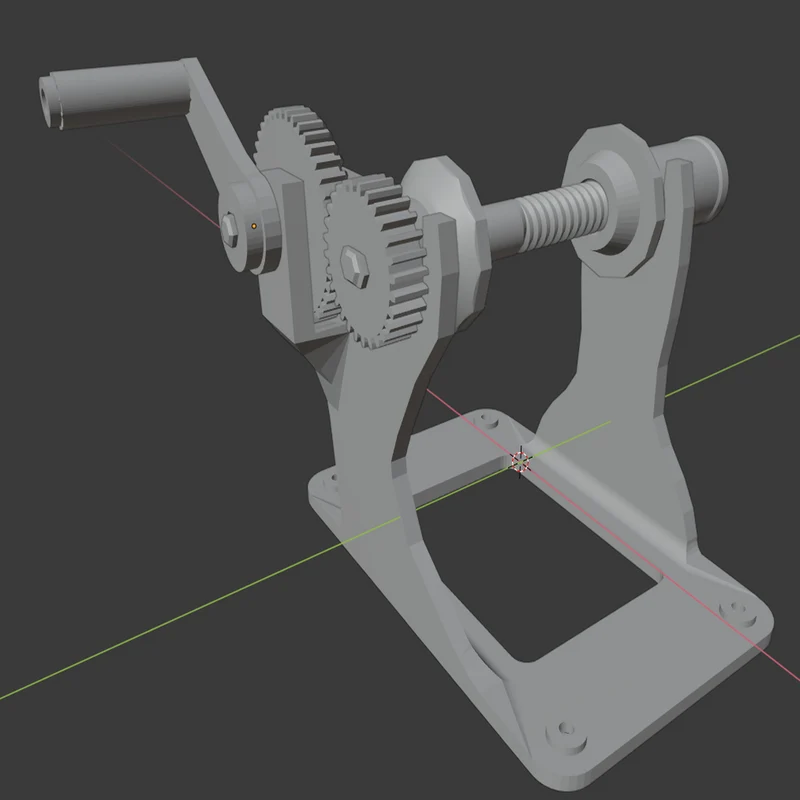

Я предоставляю файлы для рамы, подходящие как для правшей, так и для левшей (на изображениях показана правосторонняя конфигурация). При печати левосторонней рамы вам также понадобится левая ось катушки и гайка оси левой катушки.

Все остальные файлы необходимо распечатать, за исключением центрирующих дисков, где вам нужно распечатать только те, которые соответствуют (или немного меньше) осевого отверстия вашей катушки.

Также я предоставляю дополнительную направляющую нити и ось, однако считаю, что намотки в целом удовлетворительны и без их использования.

Для печати я рекомендую PLA, альтернативно PETG или пластик с хорошей адгезией слоя.

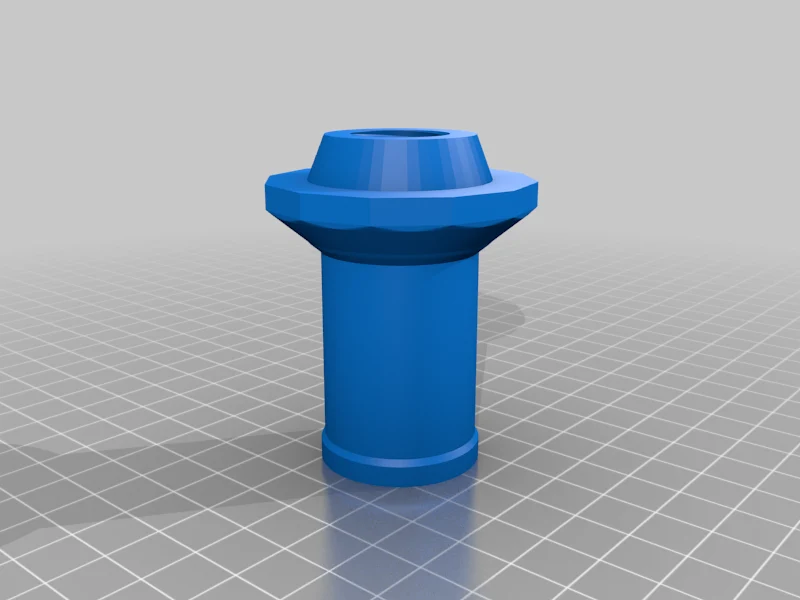

Если вам необходимо печатать на пластике, который плохо склеивается, например, АБС-пластике или нейлоне, то в оси катушки есть отверстие, в которое можно вставить дополнительный крепежный винт M4 x 60 мм, чтобы укрепить слои, образующие нити, и уменьшить вероятность их отломка.

Сборка

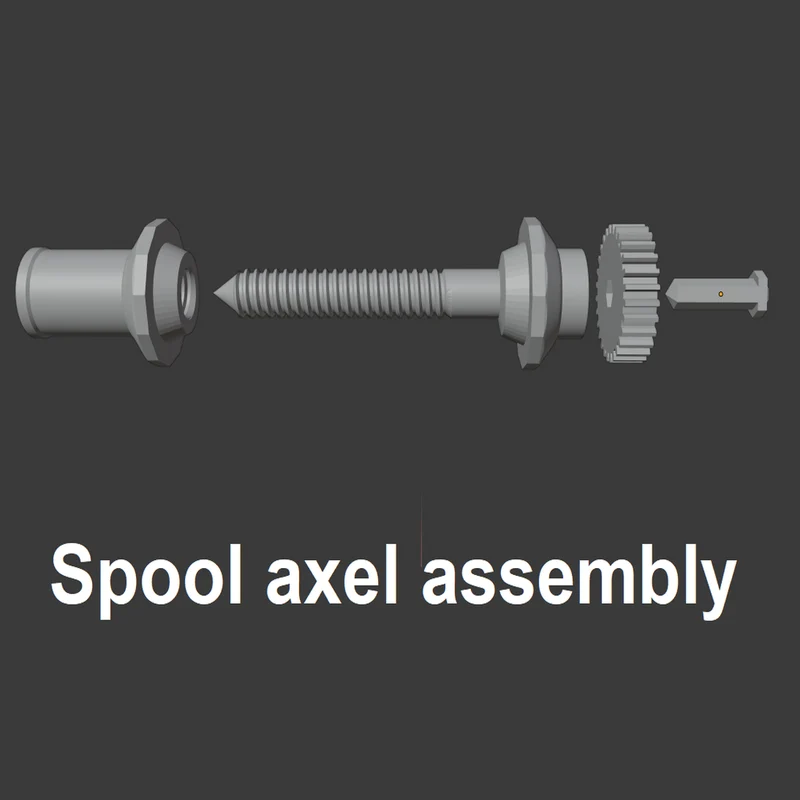

Шестерня оси катушки и штифт оси катушки должны быть приклеены к оси катушки. Используйте плавкий клей для АБС-пластика или суперклей для большинства других пластиков.

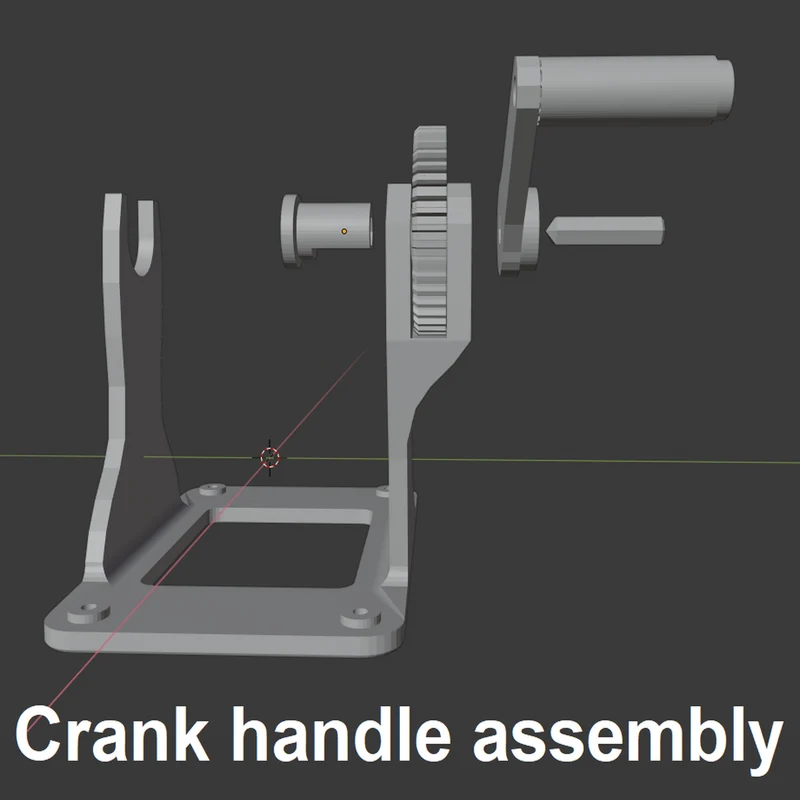

Убедитесь, что ось круглого кривошипа правильно вставлена ​​в раму и вращается достаточно свободно. Возможно, вам придется обрезать острым ножом любые дефекты печати вокруг отверстий в рамке.
Рукоятка кривошипа должна вращаться на своем валу. Вы можете освободить его, если он застрял во время печати.
Поместите кривошипную шестерню в выемку в раме, затем вставьте ось кривошипа в раму и через шестерню, как показано на рисунке.

Приклейте шестигранный штифт к оси кривошипа и, при необходимости, наклейте рукоятку кривошипа на шестигранный штифт, стараясь не попасть клеем на движущиеся части. Я создаю эти вещи для себя, но опубликовал их для вас. Если они облегчат вам жизнь или сэкономят деньги, не забудьте «Tip Designer»! Спасибо.

Настройки печати

Принтер:

Любой

Плоты:

Нет

Разрешение:

Высота слоя 0,20 или 0,25

Заполнение:

25%

Нить:
. ПЛА или ПЭТГ.
