Шкала катушки с нитью

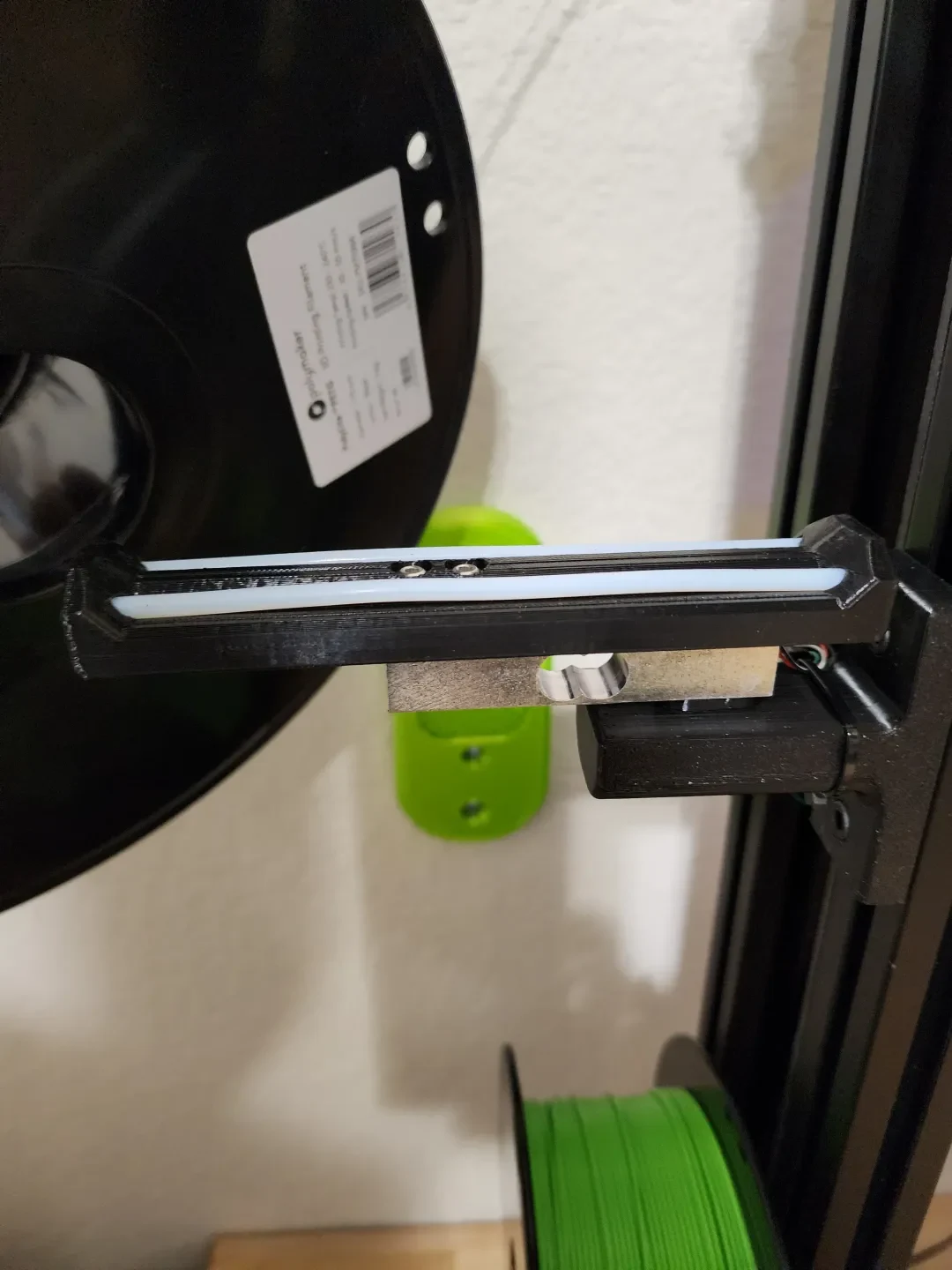

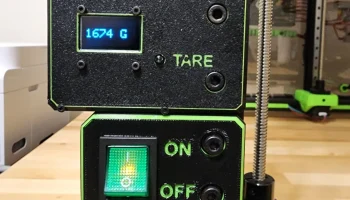

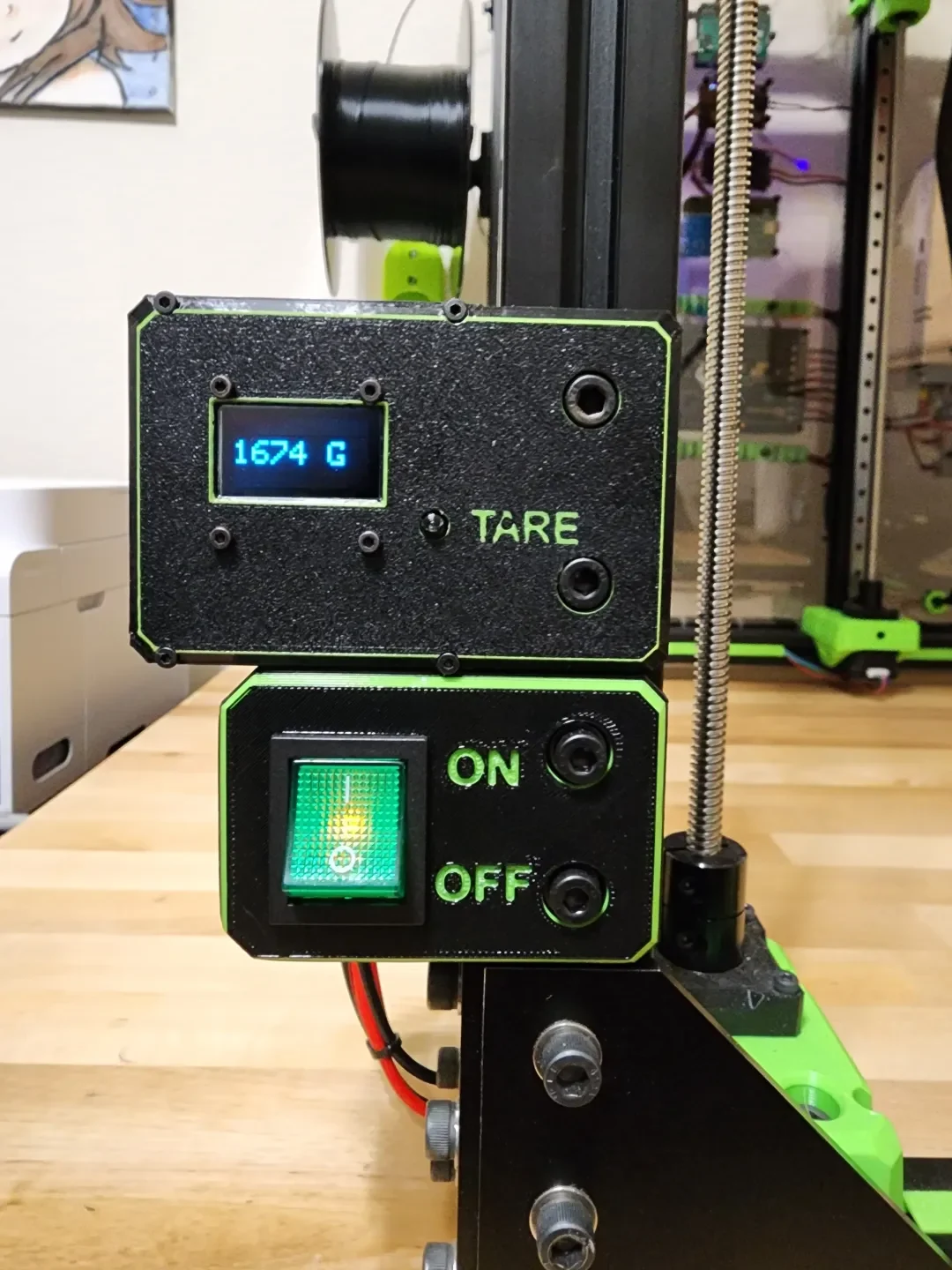

Я устал гадать, сколько нити осталось на катушке, хватит ли мне, чтобы закончить проект? Используя Arduino Uno R3 и тензодатчик, я решил решить свою проблему. Я использовал руководство по Arduino из случайных руководств для ботаников (Arduino с тензодатчиком и усилителем HX711 (цифровая шкала) | Случайные учебные пособия для ботанов) для программирования Arduino и модифицировал большой держатель катушки из ratrig (Официальные модификации — Rat Rig Lab). Я использовал макет, чтобы соединить Arduino, весы, hx711 и кнопку, затем разложил все это и припаял к экрану прототипа. для ардуино. Я использовал разъемы JST для всех соединений, а затем сделал жгут проводов для подключения oled-дисплея 0,96 и кнопки тарирования. В целом это был забавный проект, я никогда раньше не использовал Arduino, так что это был полезный опыт. Я бы сказал, что одним из недостатков является то, что вам все равно придется прикидывать вес самой шпули. но для катушки весом 1 кг я оцениваю 250 г для пластикового держателя катушки. Но вы получите гораздо лучшее представление о том, сколько нити осталось. Я добавляю файлы шагов, не стесняйтесь делать ремиксы и улучшать их или адаптировать под свои нужды. Я использую это на ratrig v-core 3.1.
