Настольный зажим (модульный)

Модульный настольный зажим. Вдохновился флеш-конкурсом наконец-то реализовать эту идею. Я постоянно менял планировку комнаты и обнаружил, что мне нужно распечатать «еще один держатель для наушников» и т. д., потому что я хотел, чтобы он стоял на другом столе или в шкафу.
Так почему бы не попробовать сделать что-нибудь, что можно будет монтировать повсюду. А почему бы не сделать его модульным?

В настоящее время включено

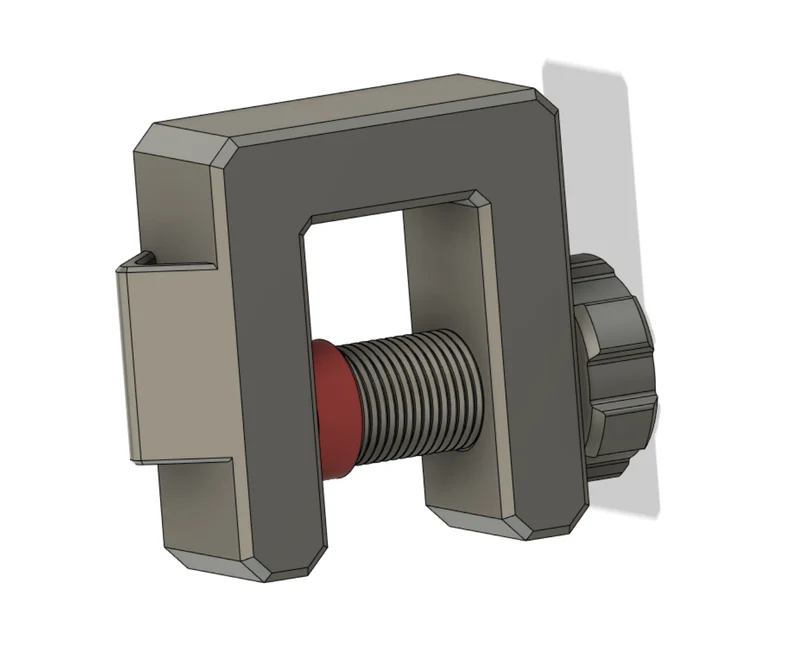

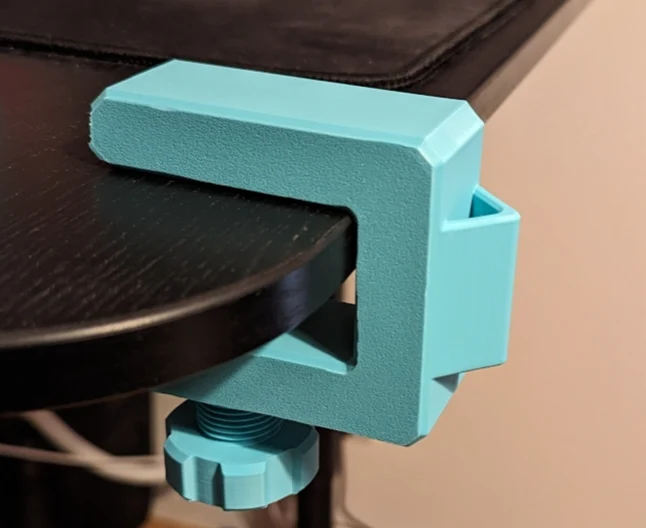

Настольный зажим (30 мм, 40 мм, 60 мм)

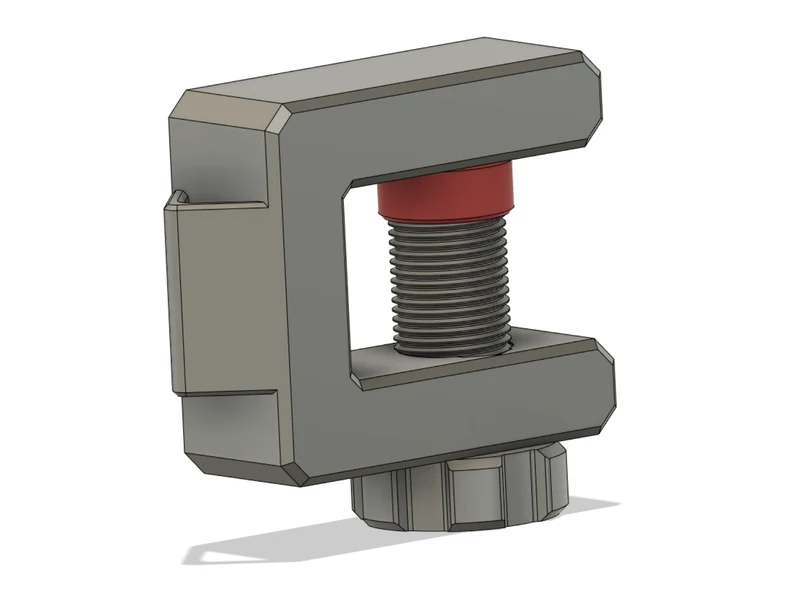

Настольный зажим вертикальный (40 мм)
Зажим Slim Edition 25 мм
Болты (50 мм, 60 мм, 80 мм)
Крышка болта для большего сцепления (печать из ТПУ)

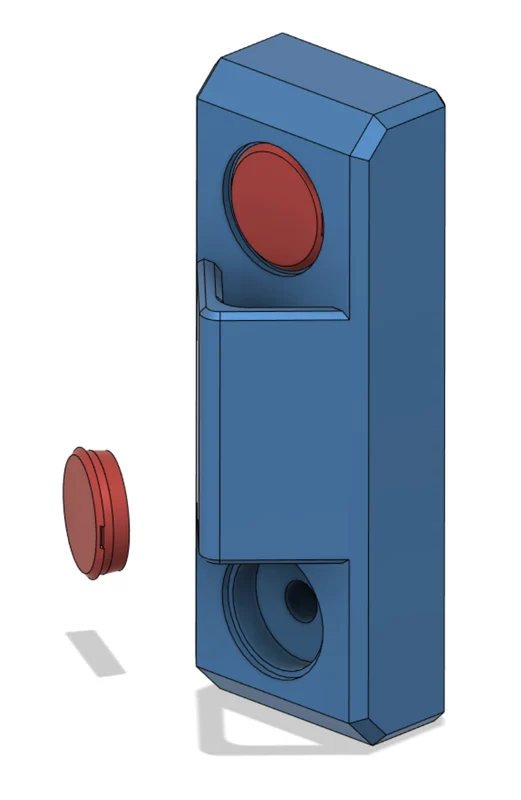

Настенное крепление

Вложения:

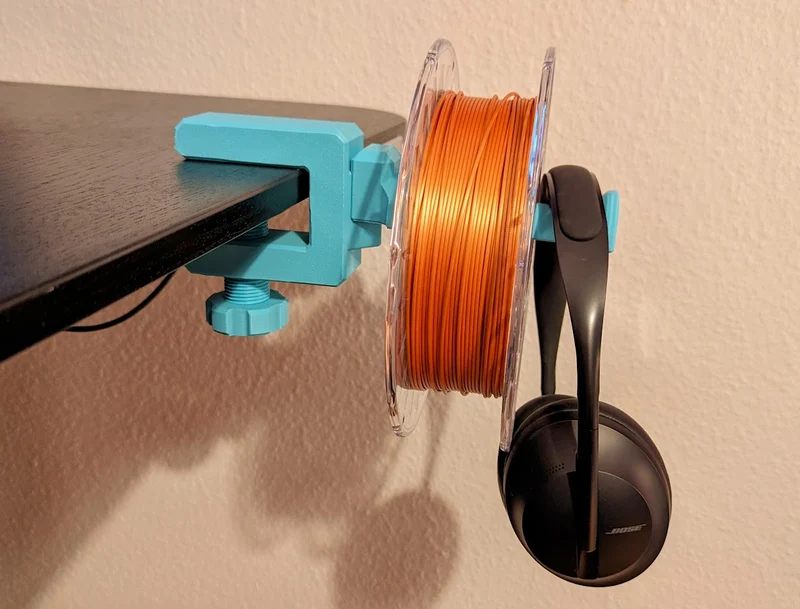

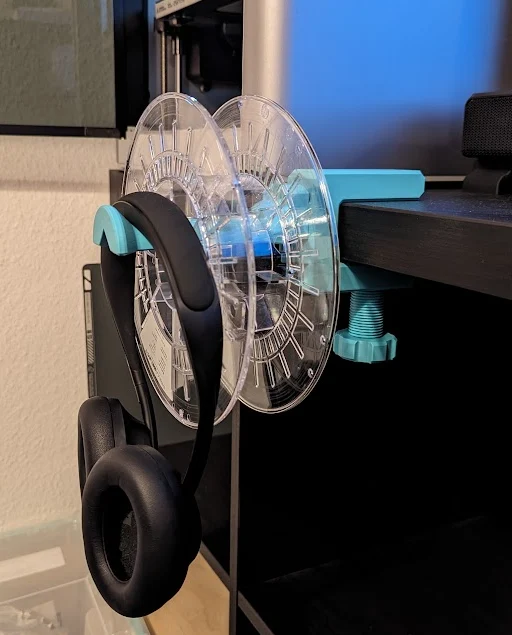

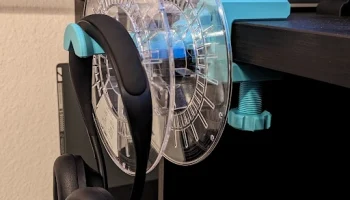

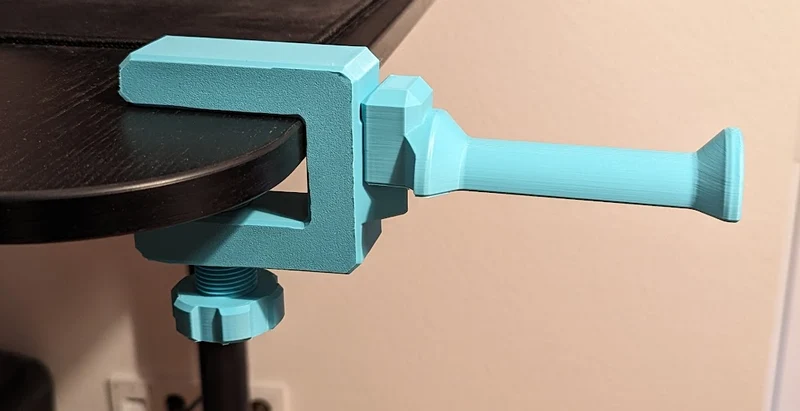

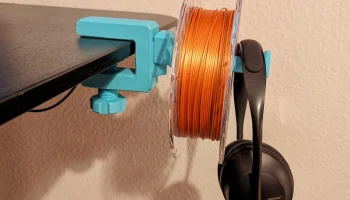

Простой держатель катушки/держатель для наушников (в комплекте)
Мусорное ведро (входит в комплект)
Подстаканник (также в комплекте)
Держатель рюкзака
Диспенсер для ленты для модульного настольного зажима
Карандашница
Лоток для кубиков

Дополнительные модули: смотрите ремиксы, коллекции или создавайте свои собственные ;)

Настройки печати

Должно подойти сопла диаметром 0,4 мм и слои толщиной 0,2 мм. Я бы рекомендовал 3 периметра и
20% заполнение гироида для пущего удобства.

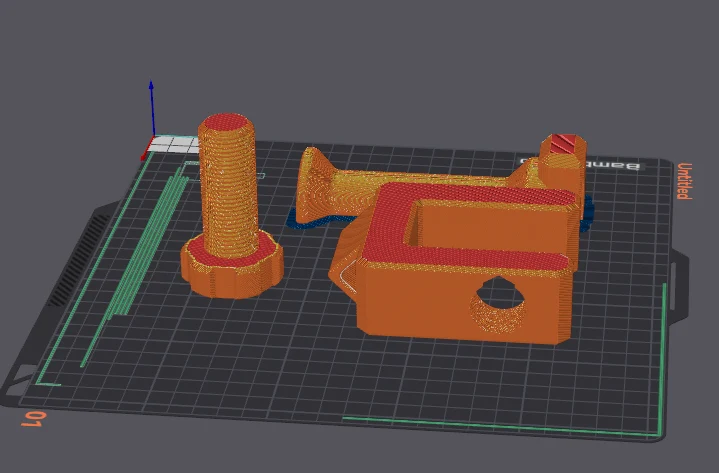

Я спроектировал его таким образом, чтобы его можно было печатать вообще без подставок. Просто распечатайте его, положив на бок, как показано:

Крепление на кронштейнах не нуждается в о��орах. Нити имеют вырез вверху, чтобы предотвратить свисание и обеспечить чистоту печати.

Модифицируйте под свои нужды, сделайте свою собственную насадку! (после Ремикса)

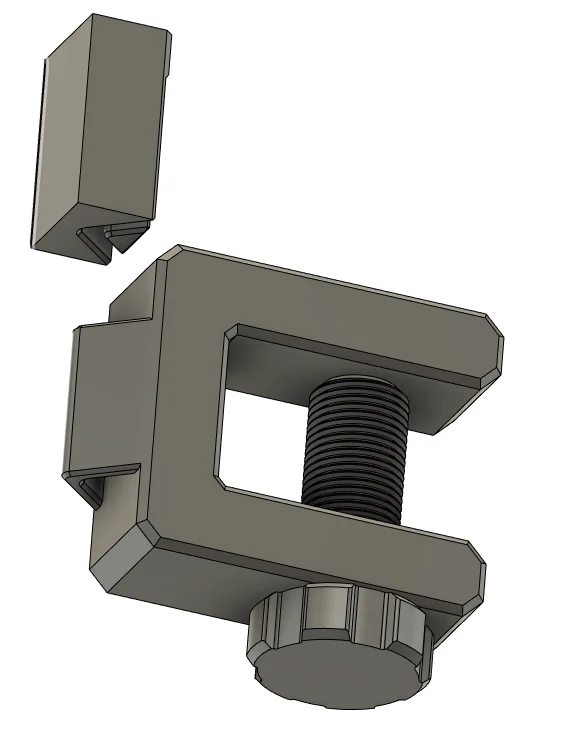

Механизм крепления намеренно прост, чтобы обеспечить возможность установки таможенных приспособлений. Крепление вставляется сверху и удерживается под действием силы тяжести и трения. Также доступен файл шаблона монтирования вложения.

Файлы STEP, доступны файлы Fusion 360.
Размер зажима регулируется
В комплект входит шаблон для монтажного кронштейна → измените его, чтобы создать собственное крепление. (Опубликуйте как ремикс, чтобы его можно было найти)

Допуски

Резьба и крепление моделируются с допуском 0,3 мм в стандартном файле. Версия с высоким допуском (0,5 мм) прилагается, если у вас есть проблемы с посадкой.
Если у вас проблемы только с резьбой, просто распечатайте болт с более высоким допуском, не нужно перепечатывать зажим.

Существует также версия крепления «без допусков», если вы хотите вручную его подпилить или просто отправить молотком для постоянного соединения… никаких гарантий.

Дополнительные примечания

Цели дизайна

Подходит для моей подставки (17 мм)
Подходит для нескольких моих ИКЕА Каллакс/Лак и т. д. (38-50 мм).
Никаких подставок во время печати (в идеале также для вложений)
Параметризация для «легкой» настройки

Fusion360 жалобы

Я был шокирован, обнаружив, что в Fusion360 нет простого спо��оба генерировать варианты вашей параметризованной модели? По крайней мере, ничего из того, что я смог найти… Скопировал и вставил много файлов. Если у вас есть какие-либо предложения, дайте мне знать.

Список изменений:

20.06.2023: добавлена модель «мусорного бака» | исправлены некоторые зависимости в файле Fuision360.

21.06.2023: добавлен тонкий зажим

23.06.2023: добавлен подстаканник, добавлен дизайн сливной корзины, дозатор ленты.

25.06.2023: добавлен тонкий вариант зажима с нижним креплением (для установки заподлицо), добавлена крышка болта из ТПУ для лучшего захвата.

09.07.2023:

добавлен вариант зажима с креплением на другой стороне для возможности установки в вертикальном положении:
Добавлен вариант настенного крепления с косметическими крышками для отверстий для винтов.
Диаметр отверстия 6,5 мм — с местом для шайб (повышенная устойчивость):
добавлены варианты подстаканника под углом 90°

16.07.2023: добавлен STEP-файл для разъема («Модульный зажим — Разъем по своей конструкции.stp»)1

25.08.2023: добавлен файл STEP для тонкой версии по запросу.

30.10.2023: Добавлен держатель для рюкзака (короткая версия держателя для наушников/катушки/чего угодно — спасибо @tommifi за идею)

01.03.2024: добавлена подставка для карандашей

01.03.2024: добавлена подставка для карандашей
