Закрытая модульная система выдвижных ящиков в алюминиевой..

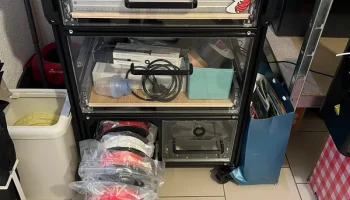

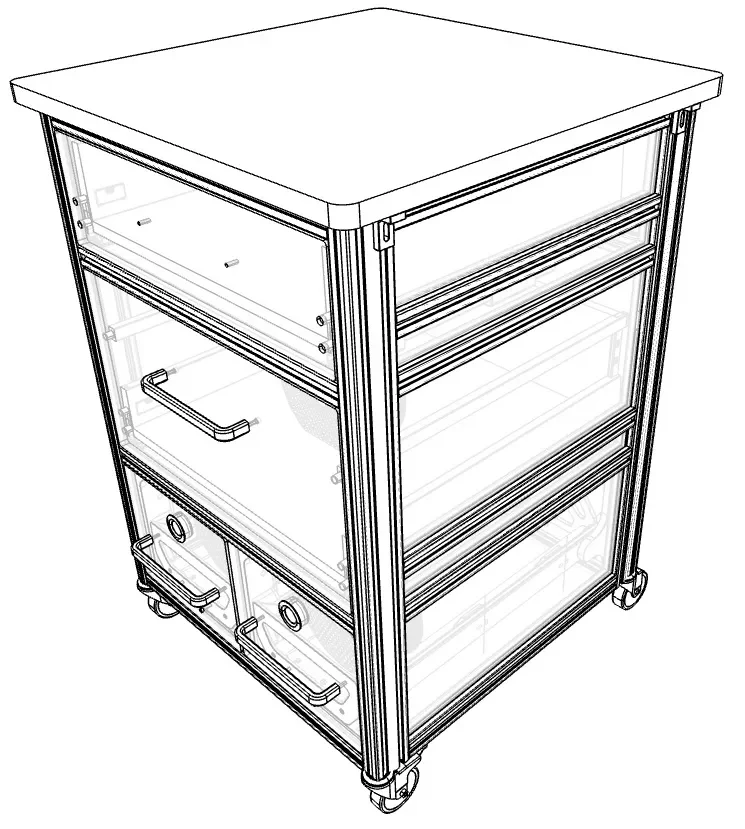

В рамках моего проекта по созданию стола для моего Prusa XL я хотел интегрировать превосходную систему хранения катушек, разработанную @RCDIY_187541.

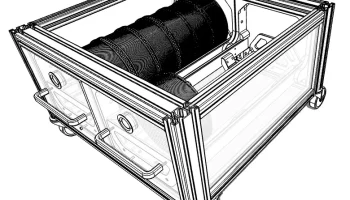

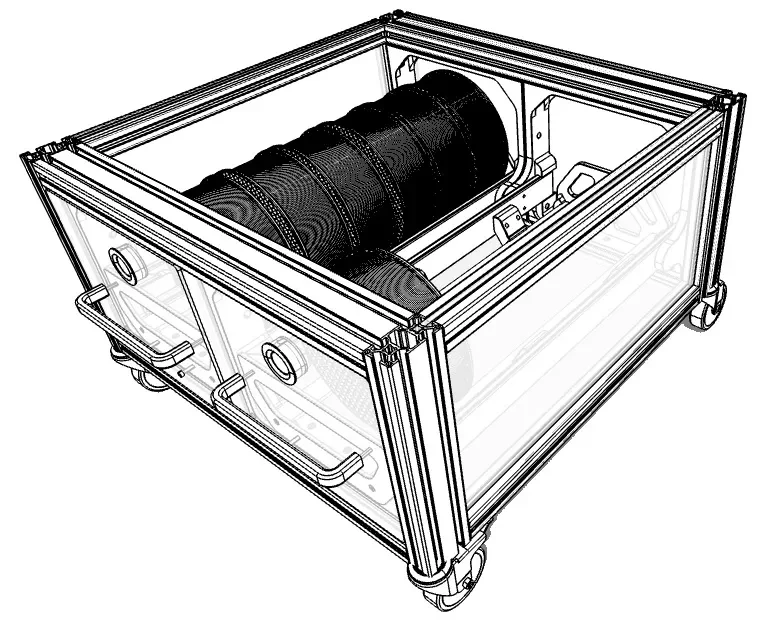

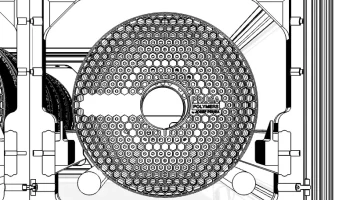

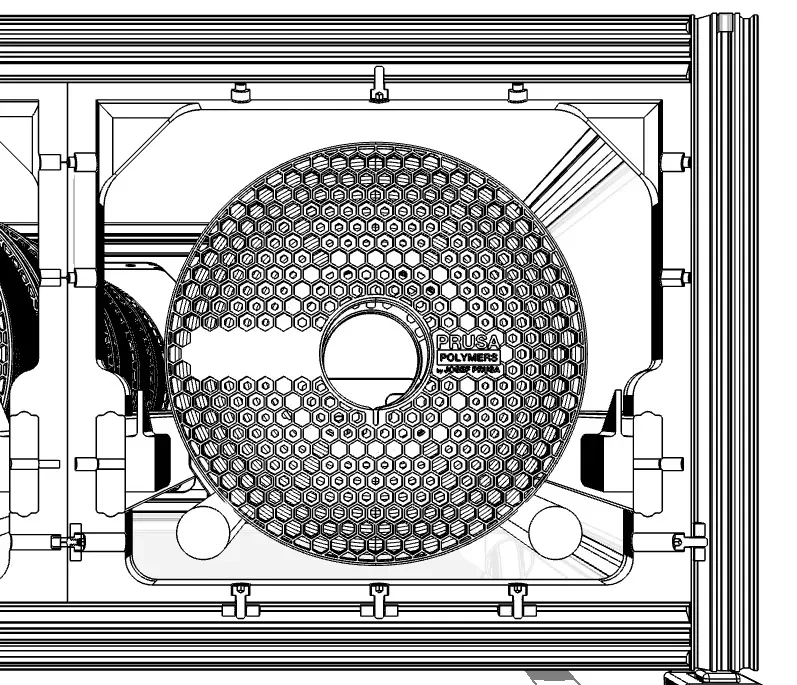

Для создания конструкции я выбрал каркас из алюминиевого профиля толщиной 30 мм. Из-за этого мне пришлось адаптировать первоначальную конструкцию ящика, чтобы обеспечить правильную посадку. Короче говоря, я увеличил и усилил ящики так, чтобы монтажные отверстия точно совпадали с пазами профиля и совпадали с Т-образными соединителями.

Рама собирается с помощью винтов М4 и гаек с Т-образным пазом М4.

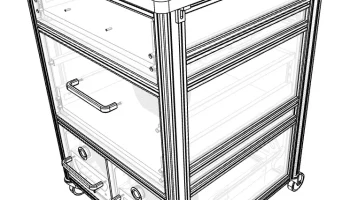

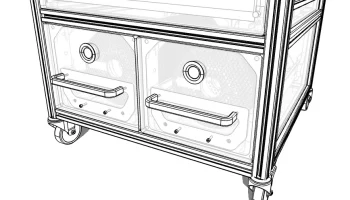

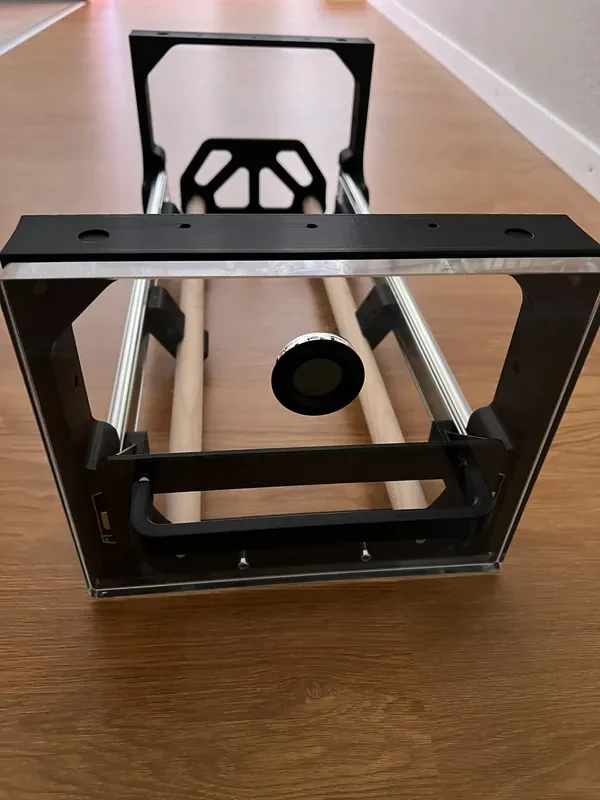

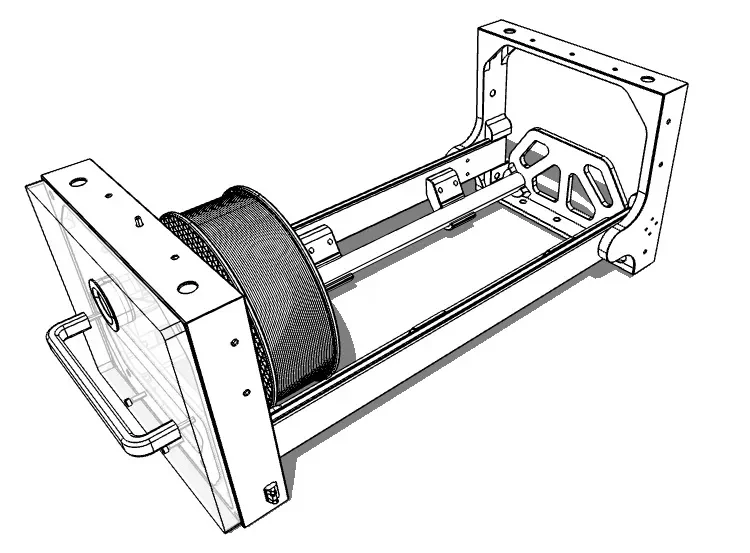

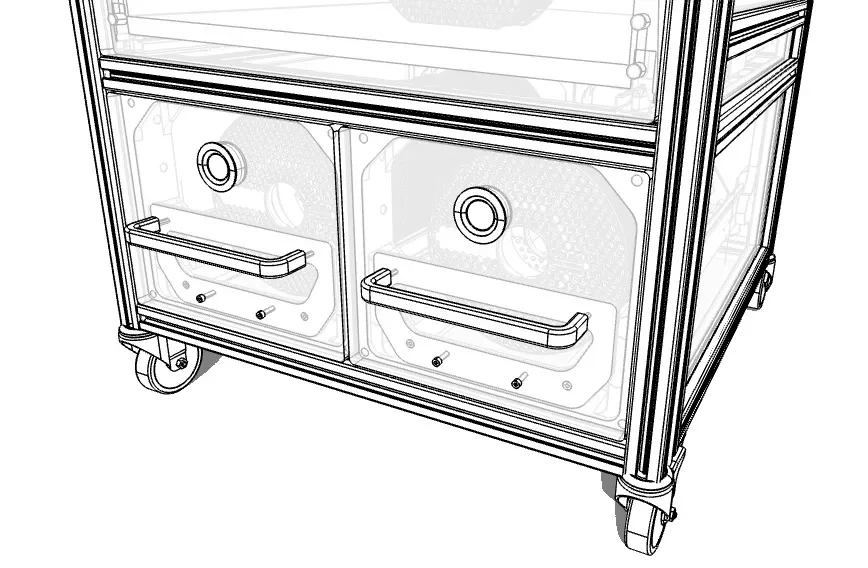

Я также адаптировал несколько компонентов, чтобы они соответствовали тем, которые легко доступны в Европе. Диаметр стержня теперь составляет 23 мм. Я использовал ползунки 550 мм. Концепция сборки ящика осталась очень близкой к оригиналу, за исключением того, что я повсюду использовал латунные вставки М4. Модернизированные модули можно штабелировать с помощью дополнительных винтов и гаек M4.

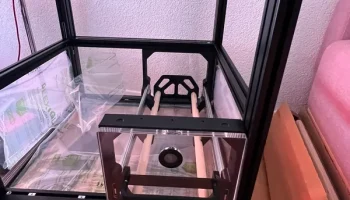

Основная задача заключалась в том, чтобы сделать корпус максимально герметичным. Этого можно полностью достичь с помощью дополнительных уплотнительных полос.
(Это не основная тема этой статьи, но корпус изготовлен из плексигласа толщиной 6 мм для пяти оставшихся сторон коробки.)

Таким образом, вы можете самостоятельно собрать полноценный модульный ящик для хранения катушек.
Все печатные детали были изготовлены из ASA с высотой слоя 0,30/0,25 мм, без каких-либо опор.

Спецификация материалов (BOM)

Ручка

Материал: ABS/ASA — Количество: 1

Вставка: М4, Латунь — Количество: 2

Винт: М4×20 — Количество: 2

Plexy_Door

Материал: Оргстекло — Количество: 1

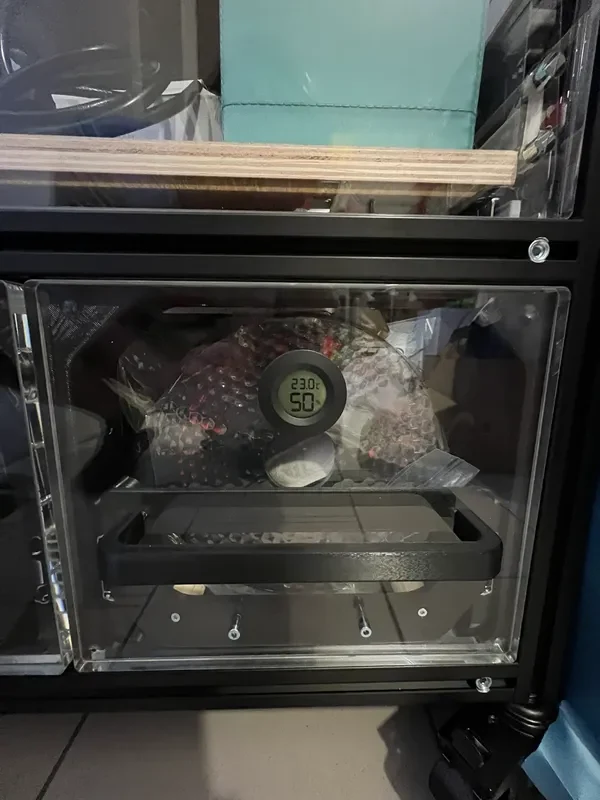

Гигрометр — Количество: 1
Ссылка: https://www.amazon.fr/dp/B07JG9QZ2B?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_1&th=1

Винт: M4×25 — Количество: 2

Гайка: М4 — Количество: 2

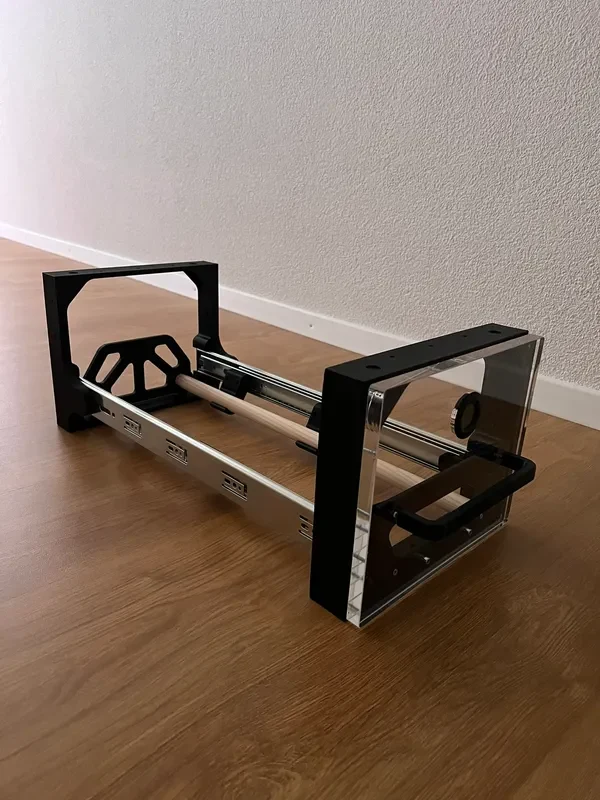

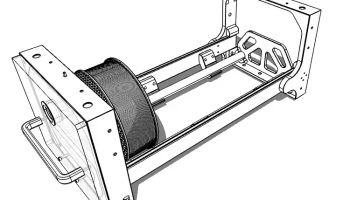

Передний ящик

Материал: ABS/ASA — Количество: 1

Вставка: М4, Латунь — Количество: 4

Винт с плоской головкой: M4×5 — Количество: 4

Шуруп по дереву: M4×20 — Количество: 2

Шуруп по дереву: M4×15 — Количество: 2

Передняя рама

Материал: ABS/ASA — Количество: 1

Слайдеры: 550 мм — Количество: 2

Винт: М4×10 — Количество: 6-8

Т-образные пазы: М4 (под профиль 30 мм) — Количество: 6-8
Ссылка: https://www.smt-montagetechnik.ch/produkte/3396.htm

Средняя поддержка

Материал: ABS/ASA — Количество: 4

Вставка: М4, Латунь — Количество: 16

Винт с плоской головкой: M4×5 — Количество: 16

Шуруп по дереву: M4×15 — Количество: 4

Задний ящик

Материал: ABS/ASA — Количество: 1

Шуруп по дереву: M4×20 — Количество: 2

Шуруп по дереву: M4×15 — Количество: 2

Род

Размер: 23 мм × 550 мм.

Материал: Дерево — Количество: 2

Задняя рама

Материал: ABS/ASA — Количество: 1

Вставка: М4, Латунь — Количество: 4

Винт с плоской головкой: M4×5 — Количество: 4

Шуруп по дереву: M4×20 — Количество: 2

Винт: М4×10 — Количество: 6-8

Т-образные пазы: M4 — Количество: 6-8

Алюминиевые профили

Горизонтальные передние и задние профили: 540 мм — Профиль 8, 30×60 Тип B — Количество: 4
Ссылка: https://www.smt-montagetechnik.ch/produkte/2841n.htm4

Вертикальные профили: 480 мм — Профиль 8, 30х30 Тип Б — Количество: 4
Ссылка: https://www.smt-montagetechnik.ch/produkte/2840n.htm4

Горизонтальные левый и правый профили: 285 мм — Профиль 8, 30×60 Тип B — Количество: 4
Ссылка: https://www.smt-montagetechnik.ch/produkte/2841n.htm4

Панели корпуса (оргстекло толщиной 6 мм)

Низ: 496 × 556 × 6 мм — Количество: 1

Сверху: 496 × 556 × 6 мм — Количество: 1

Слева: 496 × 240 × 6 мм — Количество: 1

Справа: 496 × 240 × 6 мм — Количество: 1

Задние: 240 × 556 × 6 мм — Количество: 1

Уплотнительные губы

Длина: 8 м
Ссылка: https://www.smt-montagetechnik.ch/produkte/3633.htm
