Простая подставка для набора светодиодных сердечек своими..
Простая подставка/держатель для дешевого и популярного комплекта пульсирующих светодиодных сердечек, который можно собрать самостоятельно. Классная идея для подарка, если вы предложите кому-нибудь научить его основам электроники и пайке, чтобы он сохранил результат. Тоже достойный сценарий для свидания ;)
Имеется квадратное отверстие для проводов питания. Я предлагаю использовать дешевый универсальный USB-кабель для подключения к старому слабому зарядному устройству или порту ПК/ноутбука.
Необходимое оборудование: 1 обычная гайка М3, 1 винт М3х12 мм с потайной головкой.

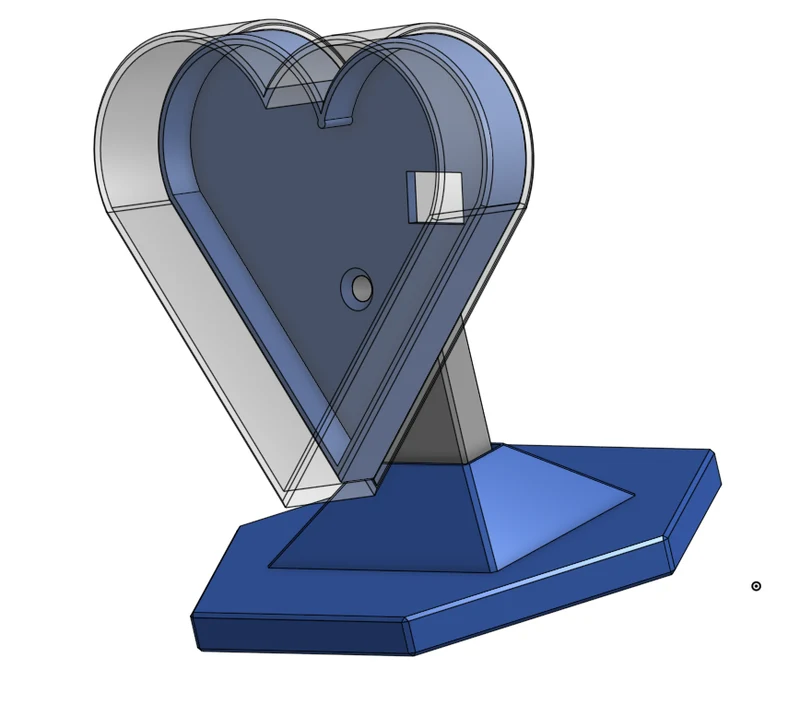

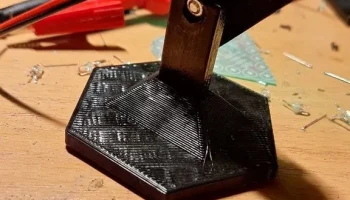

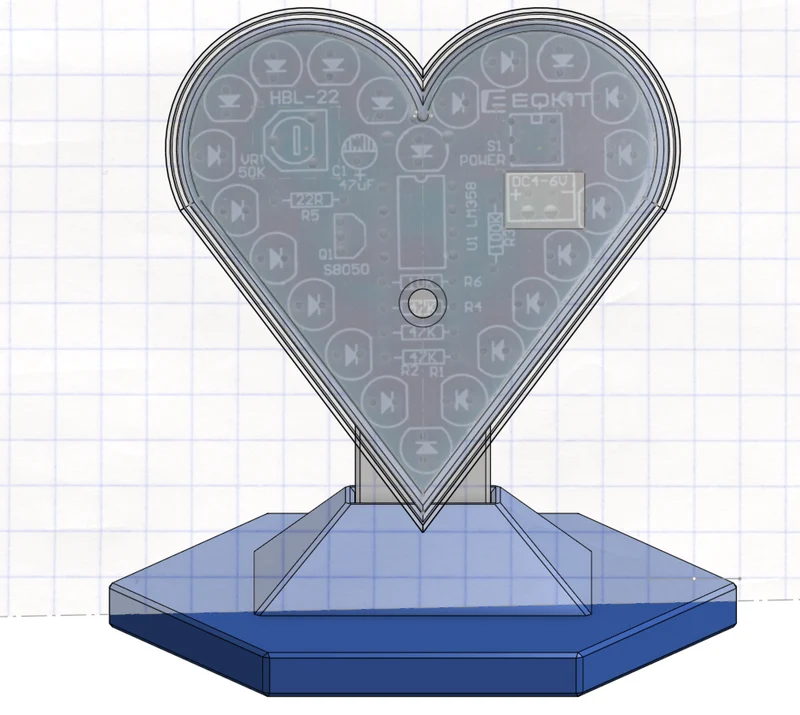

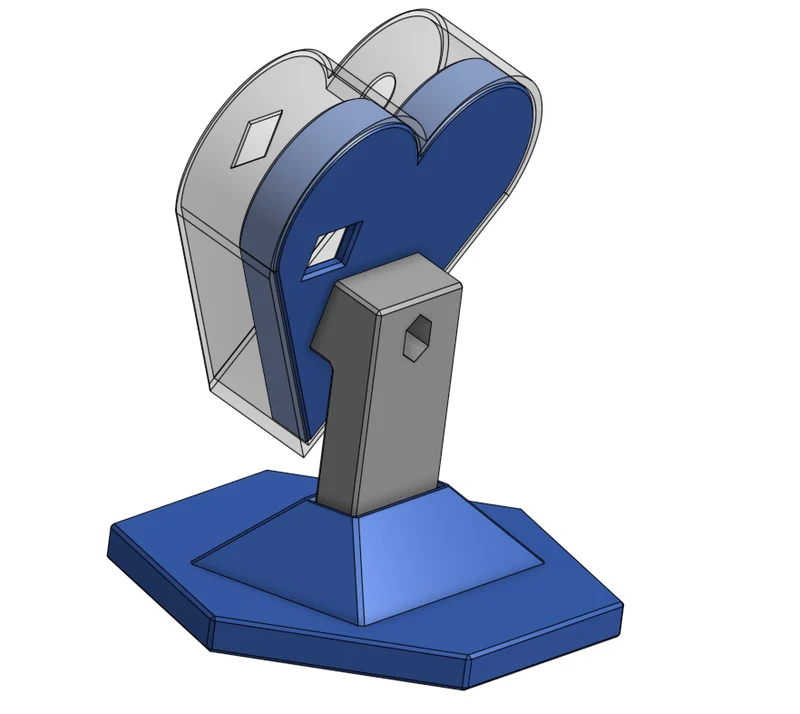

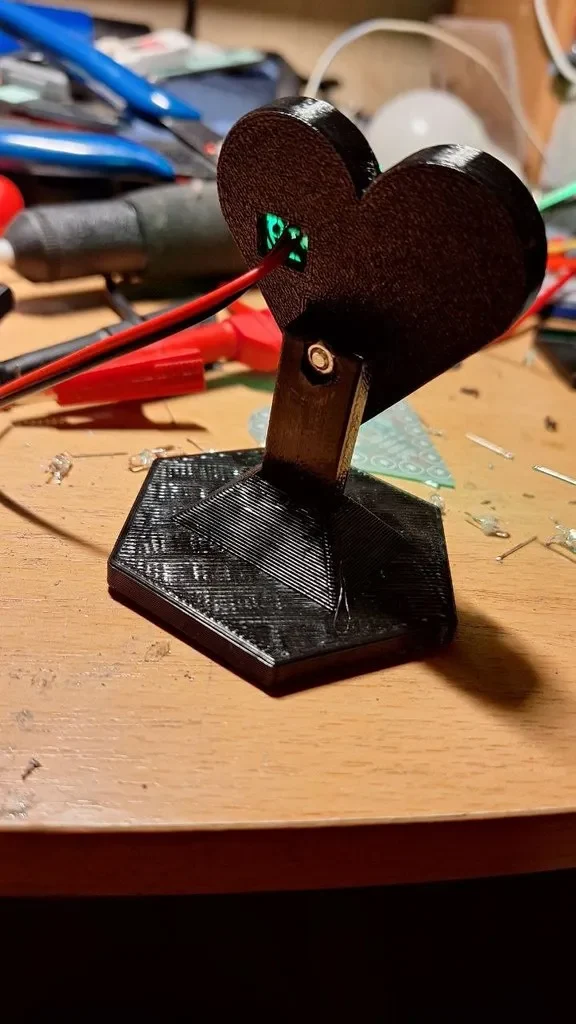

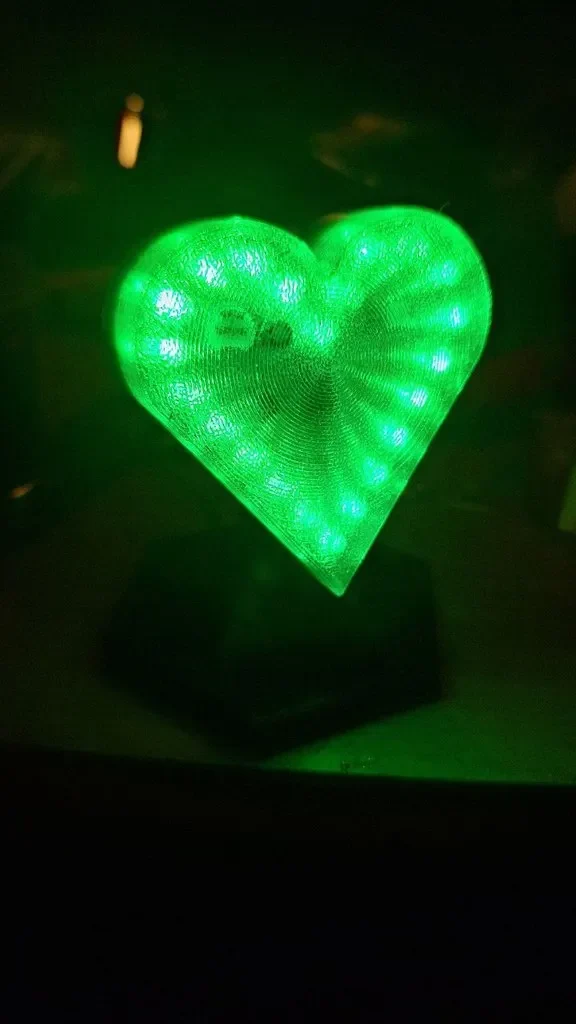

Печать: 0,2-0,3 слоя, заполнение 10-15%, толщина по периметру 1,2 мм (3 для сопла 0,4, 2 для сопла 0,6). Никакие опоры не нужны. Распечатайте часть подставки сбоку, а все остальное — только на самом большом плоском дне. Середина диффузора имеет всего один слой толщиной 0,3 мм, напечатайте его полупрозрачной нитью. Предлагаю использовать на диффузоре нестандартный рисунок заполнения — по моему мнению, лучше всего смотрятся архимедовые хорды и спираль октаграммы. Комбинация люминесцентной нити и УФ-светодиодов также может выглядеть красиво. Есть 2 версии — с отверстиями для потенциометра и переключателя и без них.
! Убедите��ь, что периметр и заполнение первого слоя полностью соединены без зазоров, настройте перекрытие или процент потока для достижения наилучшего результата.
Некоторые детали запрессованы друг в друга. Необходимые допуски будут разными для каждой машины, но я получил хорошие результаты на сопле 0,6 мм со следующими в моделях: Держатель печатной платы — 0,3 мм, печатная плата фиксируется на месте, но ее можно нажать или выдвинуть. Основание подставки — 0,12 мм, подставка может быть вставлена с небольшим усилием, но затем остается на месте без необходимости клея или крепежных элементов. Держатель диффузора — 0,15 мм, достаточно плотно пр��легает, поэтому не упадет, но может гайку M3 все еще можно снять — подставка — 0,25 мм, вы можете использовать винт, чтобы зафиксировать ее на месте. Если возникнут проблемы, распечатайте в немного меньшем/большем масштабе.

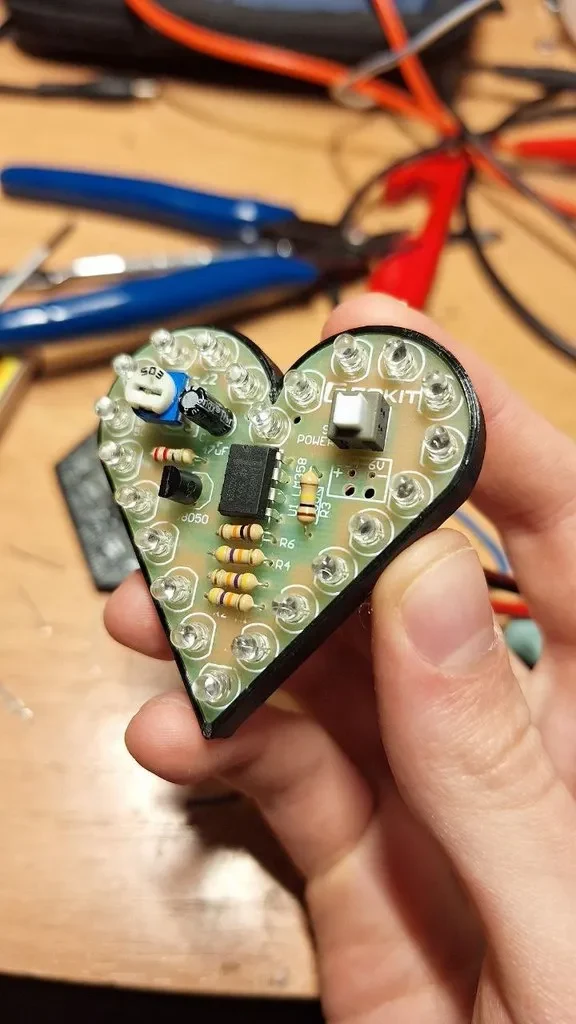

Сборка: Соберите плату и отрежьте выводы компонентов, вставьте подставку в основание, вдавите в подставку гайку М3, прикрепите держатель к стойке винтом, заклейте головку винта 2-3 слоями толстой изоленты, чтобы не закоротить контакты, прижмите рассеиватель к держателю. Наслаждаться!

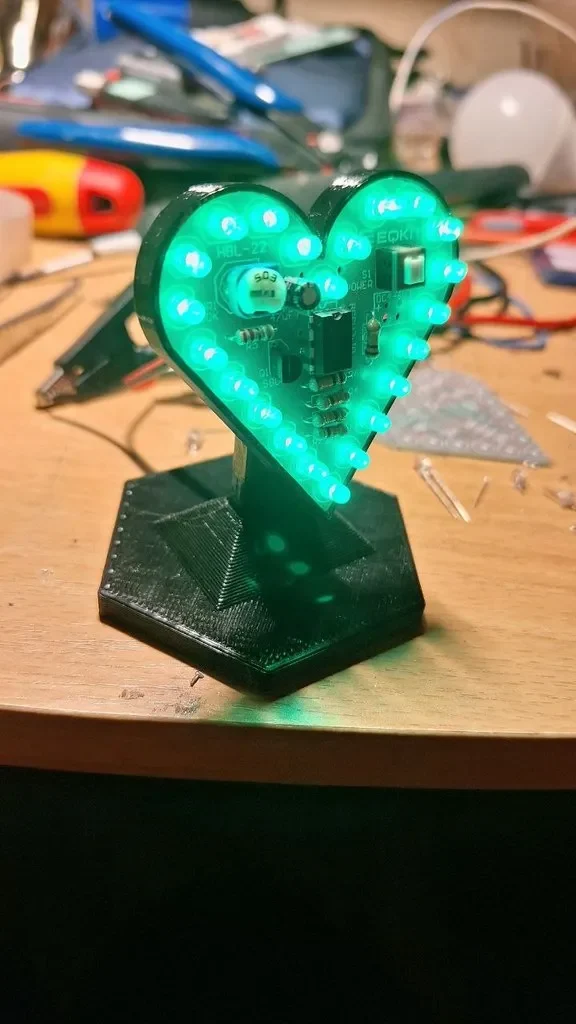

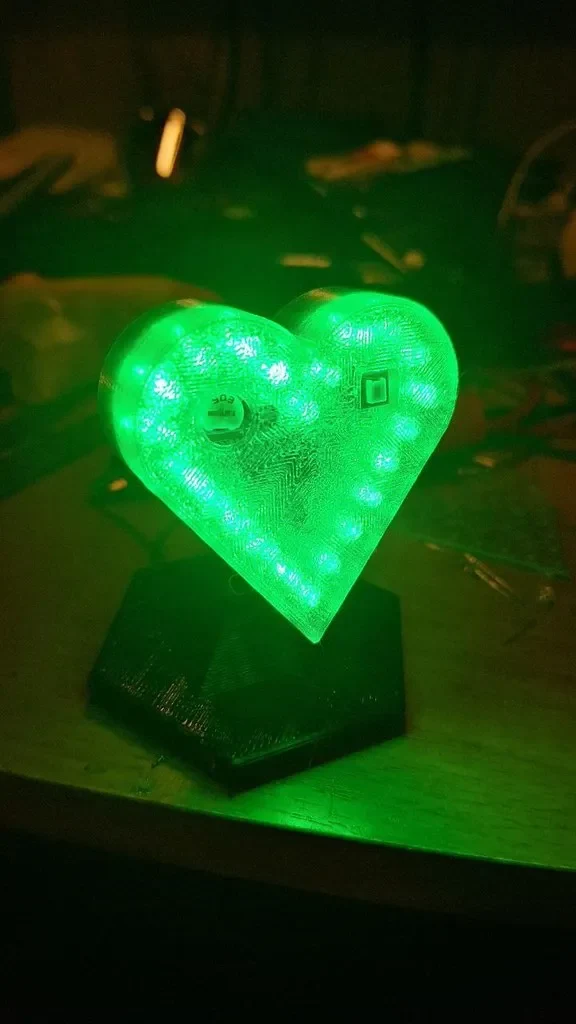

Примечание. Возможно, вам захочется приглушить светодиоды, чтобы эта штука не резала глаза в темноте, поскольку она довольно яркая. Замените резистор 22R на сопротивление 33, 47 или 68 Ом. Светодиоды с рассеянными линзами выглядят лучше. На фотографиях использованы обычные прозрачные светодиоды диаметром 3 мм.

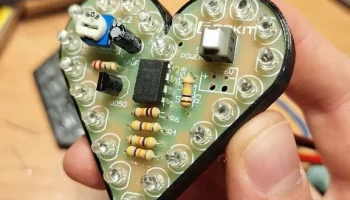

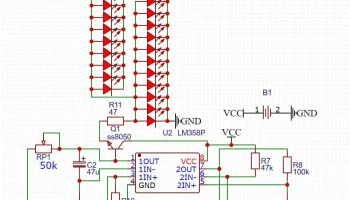

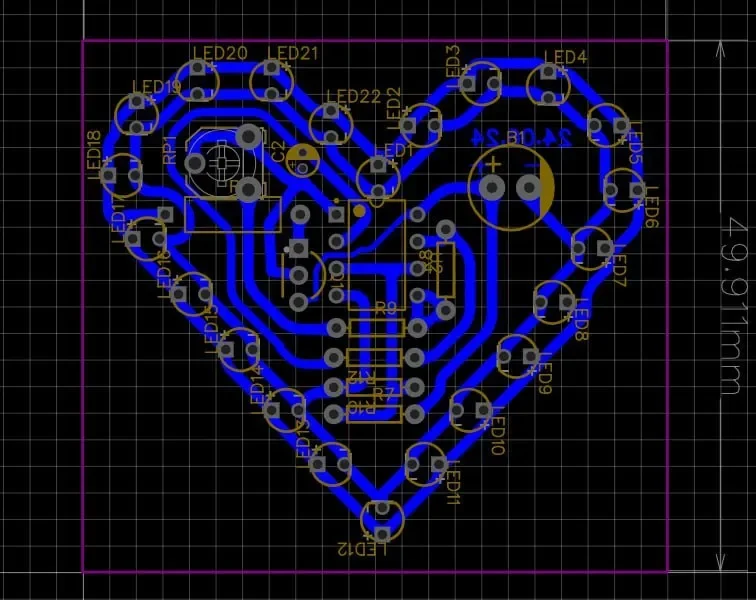

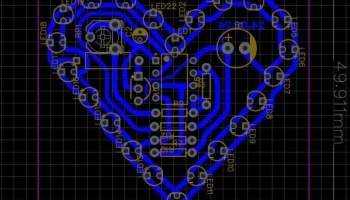

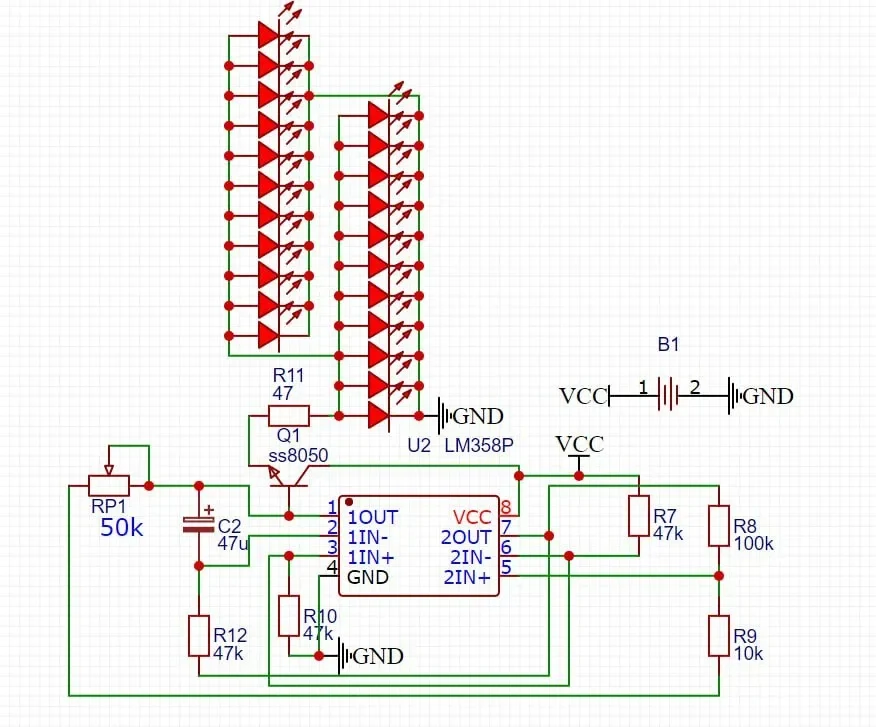

Схема и разводка печатной платы (переделанная в EasyEDA) также предоставлены на тот случай, если кто-то захочет сделать другую форму.
