Выключатель запуска двигателя A320 со стопорным механизмо..

Общее описание

Это точная копия крышки переключателя запуска двигателя А320. Эта конструкция максимально реалистична с использованием измерений оригинального самолета, снятых методом монет с картинками.

Забавная история: фотографируя, я был в кабине А320 во время посещения кабины экипажа после недавнего полета. Я попросил капитана держать монету, чтобы я мог сделать правильный снимок и использовать монету для измерений. Он был самым запутанным капитаном, который когда-либо существовал.

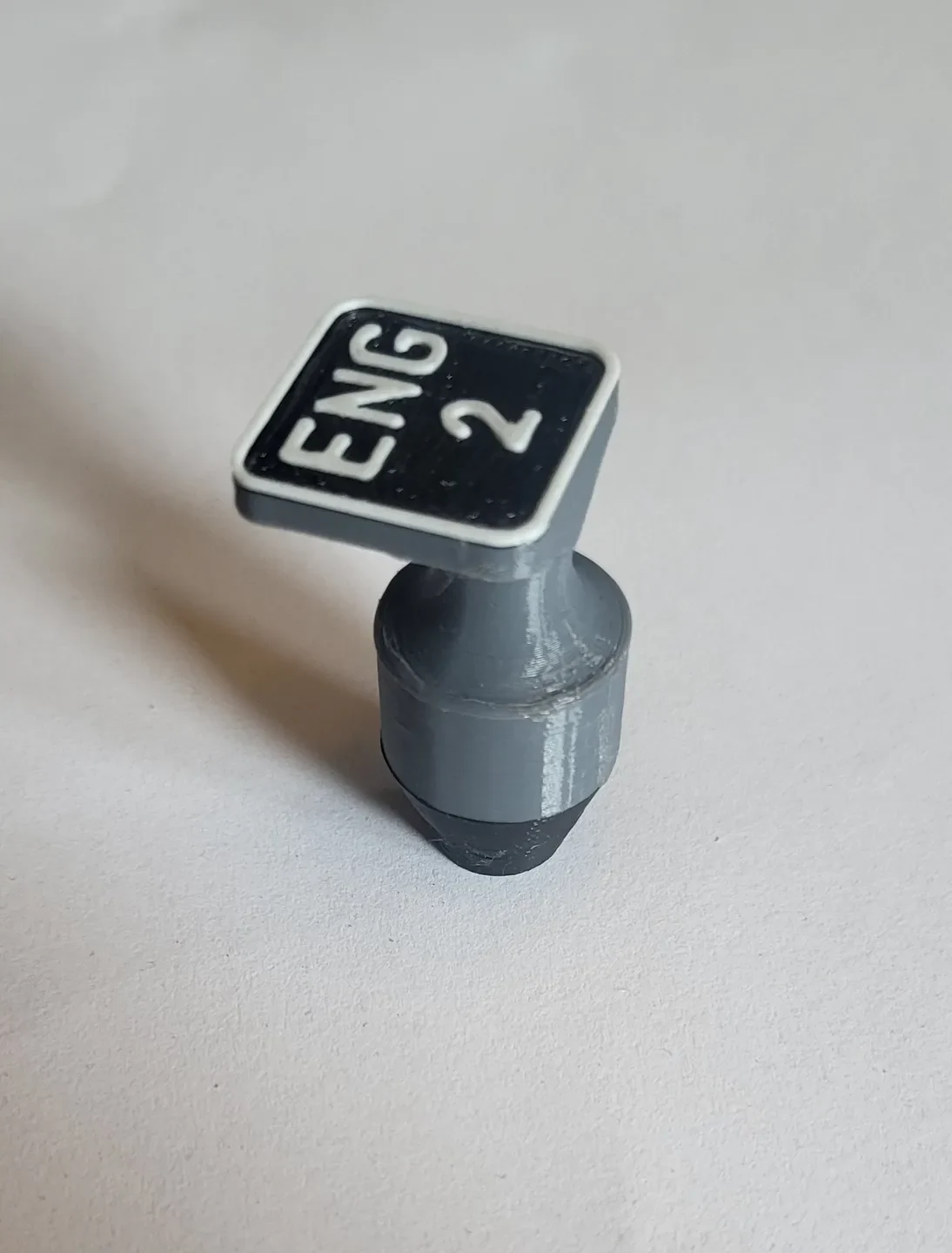

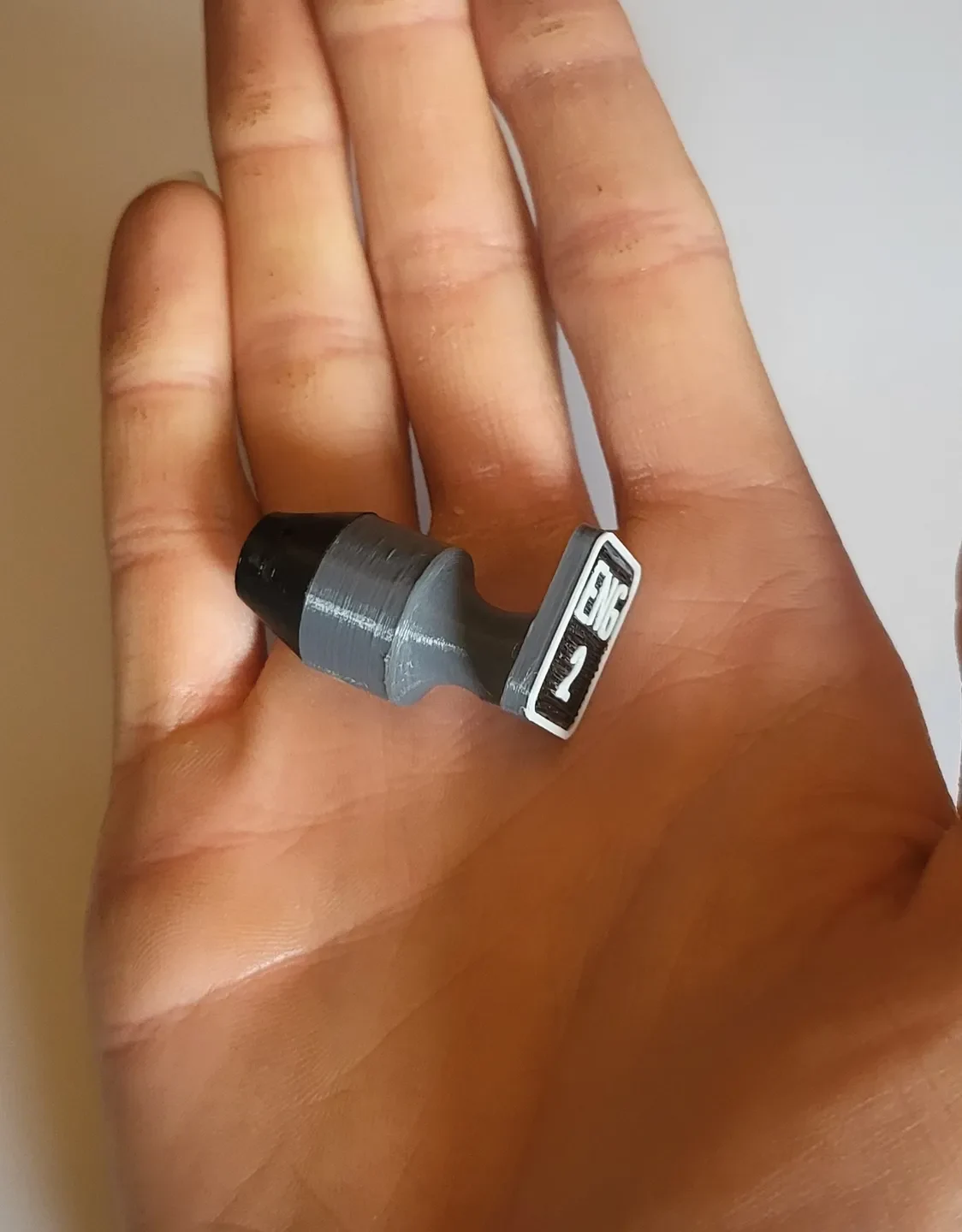

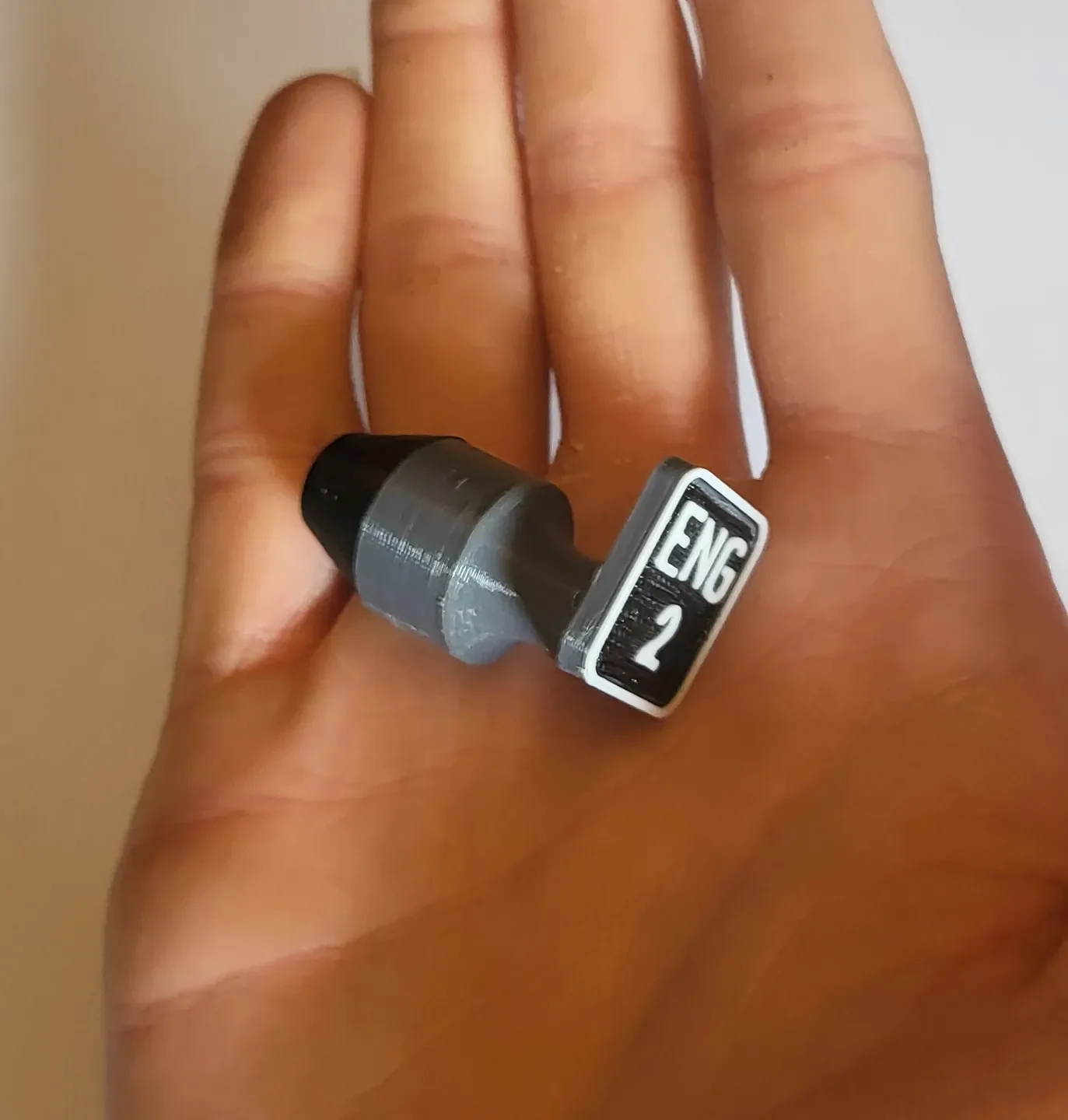

Крышка переключателя в сборе (серебряная часть)

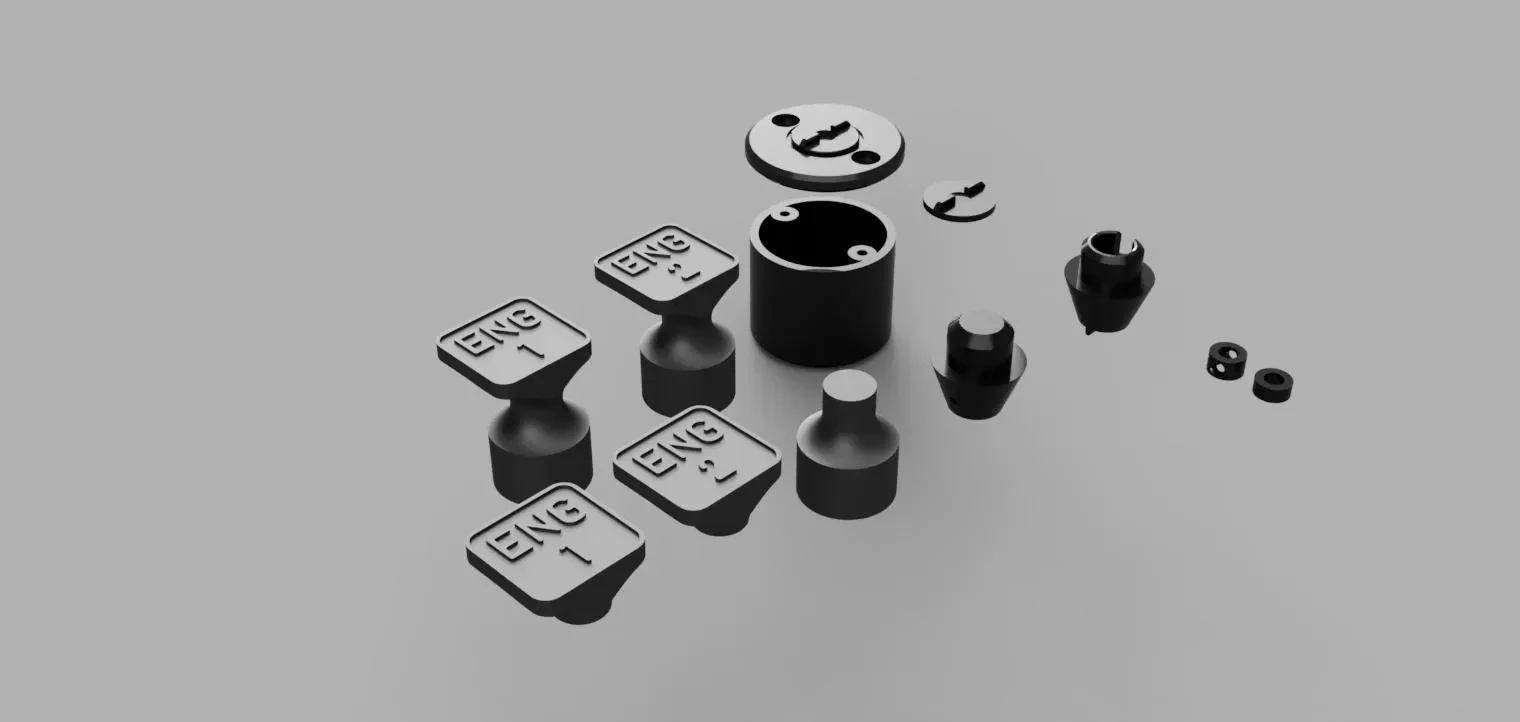

Две версии крышки переключателя: одна состоит из двух частей, а другая представляет собой цельную деталь. У каждого из них есть голова номер один и номер два.

Первоначально он был спроектирован как модель, состоящая из двух частей, поэтому ее можно было обработать на станке с ЧПУ, однако это не сработало: модель, состоящая из двух частей, требует склеивания головки и штока вместе, что создает некрасивый зазор в месте их соединения.

Я рекомендую делать цельную версию, так как зазора нет. Мои настройки — сопло 0,4 мм и линии слоя 0,1 мм с заполнением 15%. Во время печати требуется две смены нити: белая для надписей, а затем несколько слоев черной позади нее, чтобы придать черный цвет позади надписей, а остальное — серый, предпочтительно более темный серебристо-серый.

Если вы используете одноцветный принтер, например prusa mini, цвета будут видны со стороны переключателя. Вы можете закрасить его небольшим количеством акриловой краски, которая также избавится от белого цвета вокруг букв. Прежде чем вы отметите, что это точная информация, однако она была необходима для печати. Фотографии модели, которую вы видите, — это то, что было напечатано, без постобработки (например, покраски боковин).

Базовая сборка

Я называю основанием черную часть в нижней части переключателя, к которой прикреплена серебряная головка. На настоящем переключателе внизу есть механизм блокировки. Я разработал две конструкции.

Конструкция 1: Дроссельная заслонка аэробуса Trustmaster

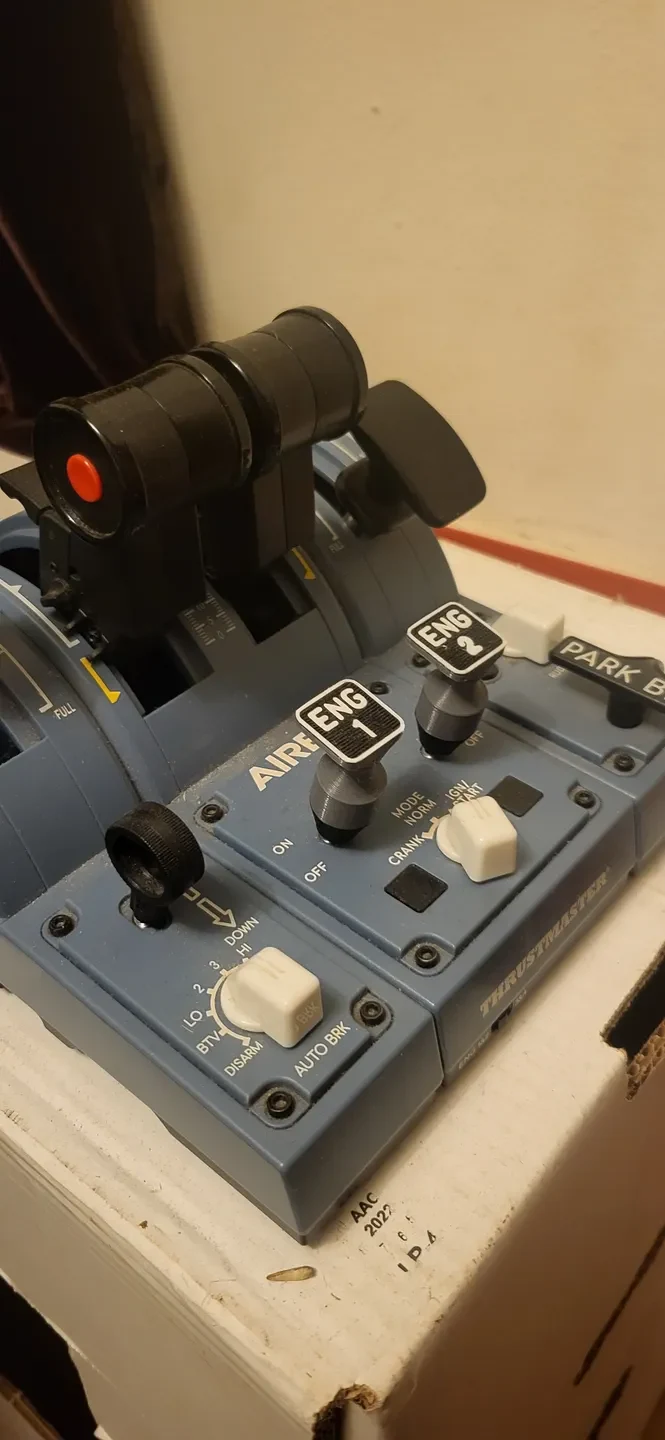

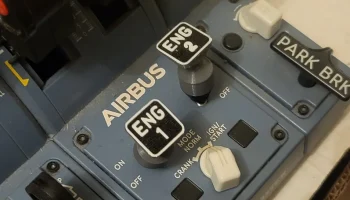

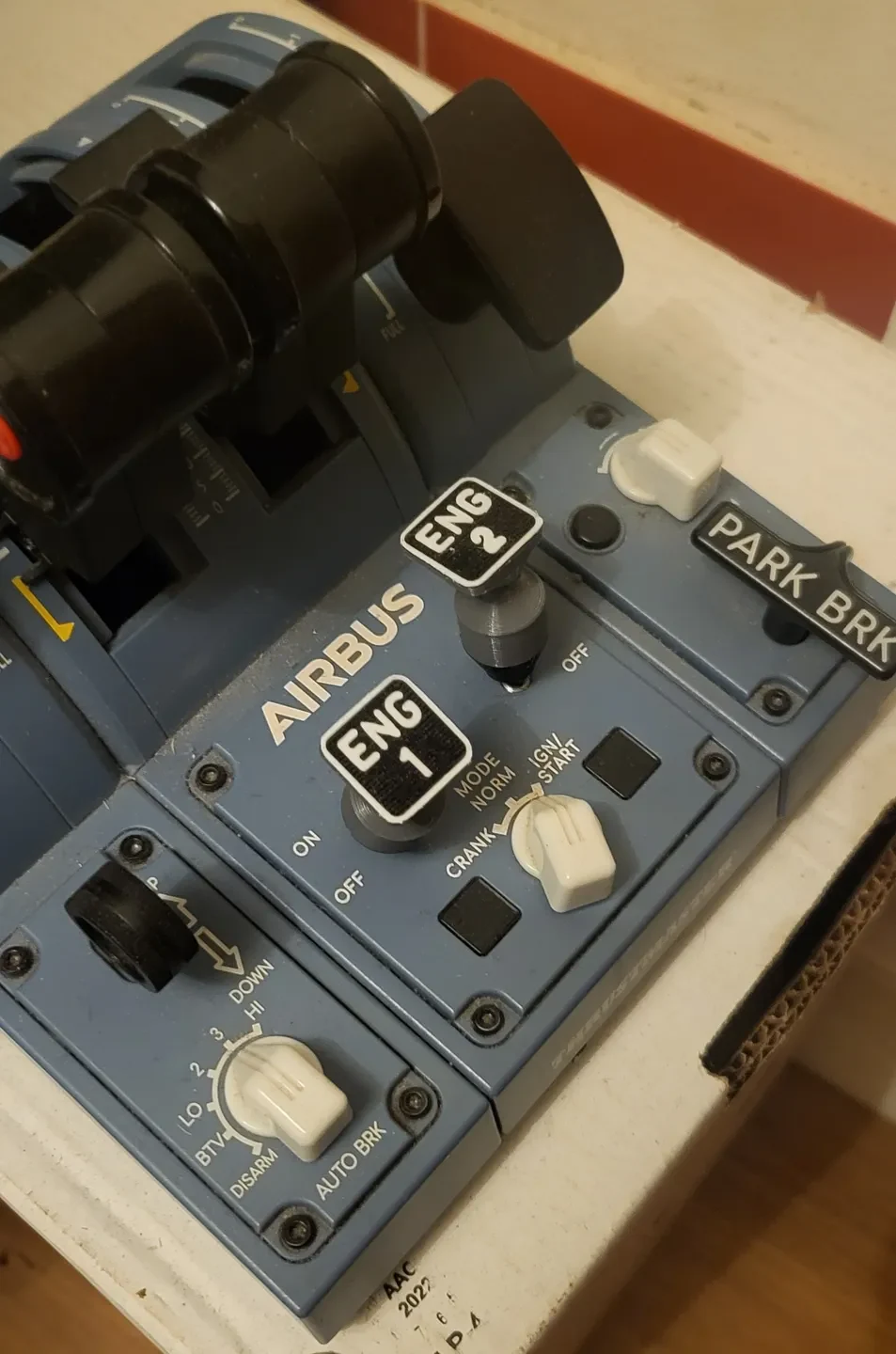

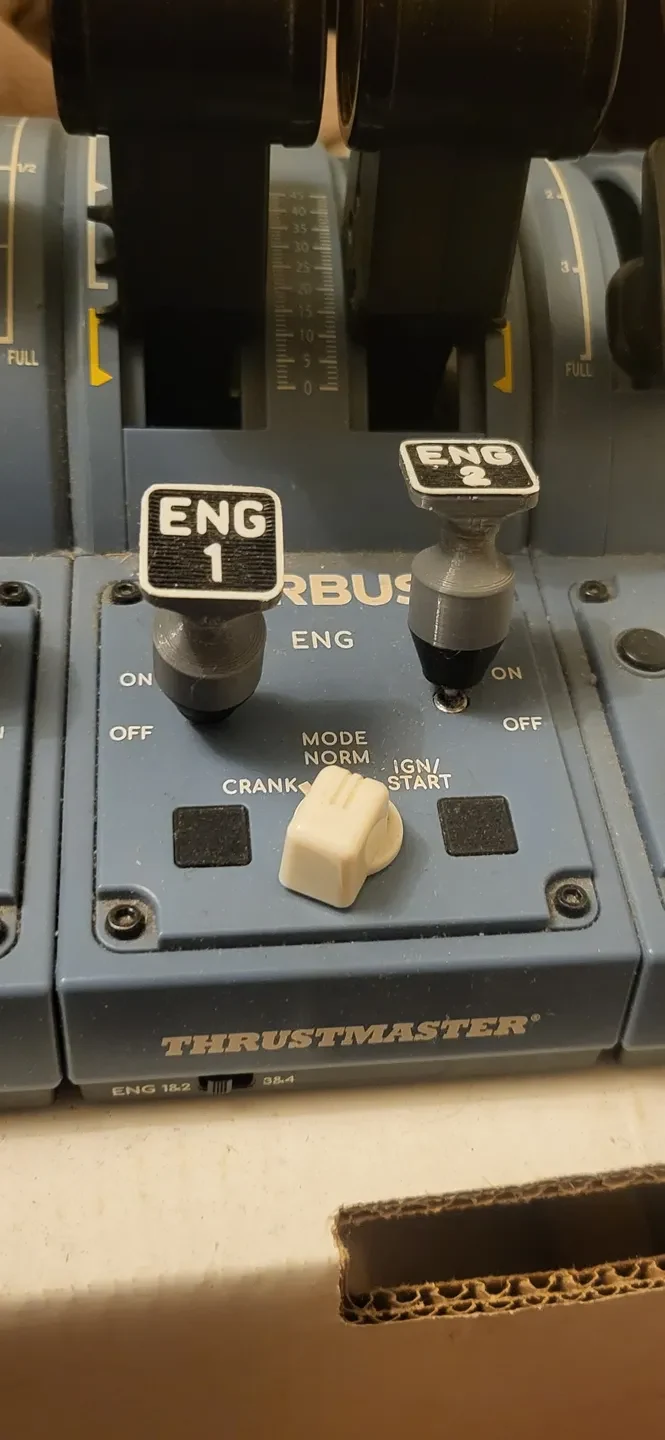

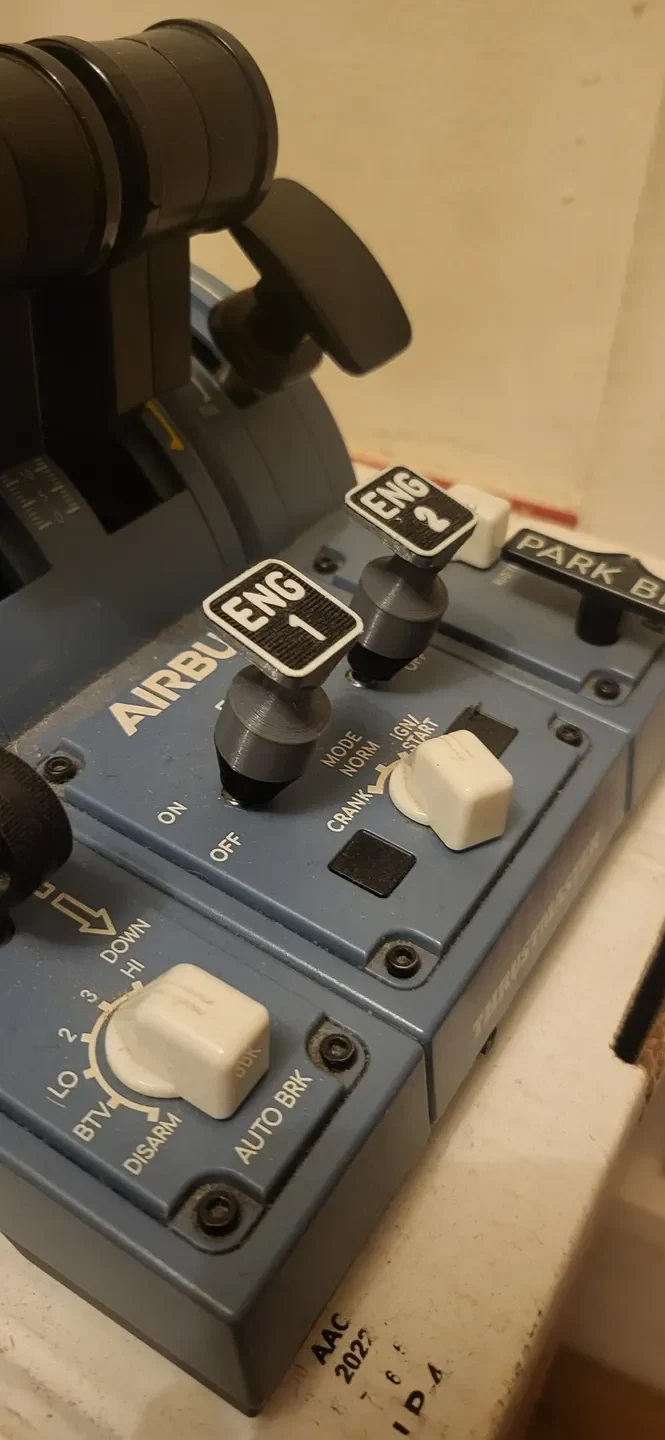

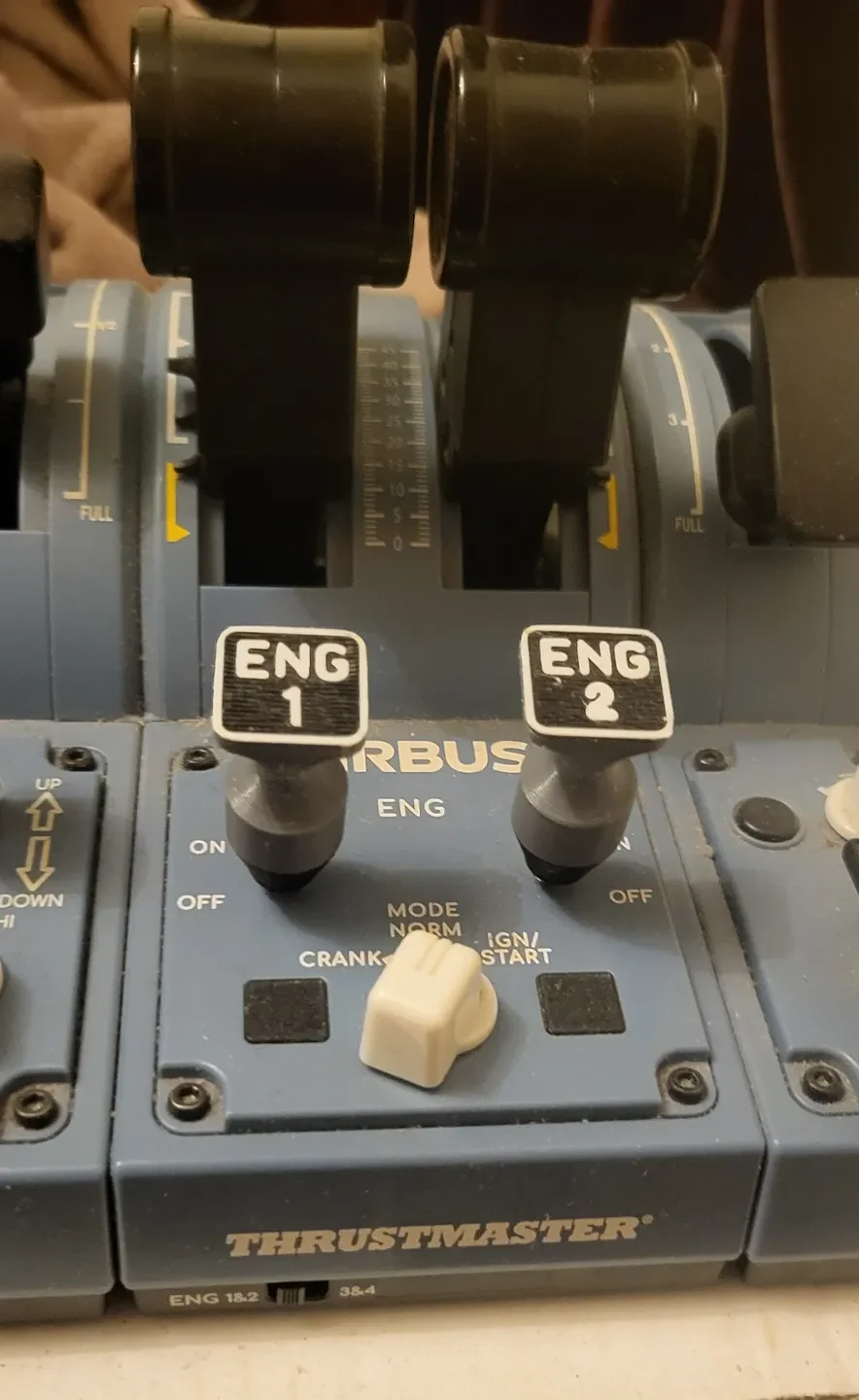

Первая конструкция предназначена для дроссельной заслонки Thustmaster Airbus, которая находится в рюкзаках капитана и первого офицера. База представляет собой прямую замену оригинальных переключателей, которые я нашел неточными.

Сначала снимите оригинальный колпачок переключателя, сбоку есть штифт, после этого, когда основание будет распечатано, поместите основание на переключатель, нажмите на него и вставьте штифт обратно. Часто штифт не нужен, а фрикционная посадка удержит его на месте.

Вариант 2: индивидуальный блокировочный переключатель

Вторая конструкция пре��ставляет собой специальную систему блокировки, имитирующую оригинальный переключатель блокировки самолета.

Я обнаружил, что блокировочные переключатели можно купить очень дорого. Я не плачу 24 евро за один переключатель! Я решил сделать свой собственный механизм, он относительно простой конструкции и немного покачивается, но вполне подходит для домашних тренажеров.

Необходимые материалы выглядят следующим образом:

Один небольшой тумблер, такой же, как те, которые вы можете найти буквально везде в большинстве магазинов электротоваров, и они продаются по дешевке. Изображение в галерее

пружина шариковой ручки

Винт M 2,5 или установочный винт

База состоит из нескольких компонентов.
Во-первых, это базовый корпус, это черный компонент, в котором находится пружинный ��еханизм и к которому прикреплена серебряная головка переключателя.
Далее идет пружинный стопор, небольшой компонент, который проходит через верхнюю часть внутреннего штока переключателя (изображение прилагается) и имеет установочный винт, позволяющий удерживать его, удерживает пружину и позволяет пружине прижиматься к чему-либо, когда переключатель поднят.
Затем идет нижняя часть запорного механизма, часть, которая устанавливается на панель. Существует две версии: одна включает демонстрационный футля��, в котором показано, как его использовать, как установить на панель и собрать вместе, а другая представляет собой отдельный блок, который можно использовать в конструкции панели.

Этот компонент также загружен в другую модель печатных форм с бесплатной лицензией, что позволяет вам свободно использовать его в своих панелях и загружать их в печатные формы независимо (если да, не могли бы вы указать меня в описании и поставить ссылку на этот компонент?
