Крепление квадратного профиля под углом 45° для линейной направляющей плазменной горелки своими руками

Описание

Нужна точная и доступная линейная направляющая для плазменного резака? Эта модель позволяет придать жесткость стандартному квадратному стальному профилю (например, 40x40 мм) под идеальным углом 45 градусов, чтобы создать руководство по стилю «V-образной направляющей». Я использую эту установку в качестве направляющей для своего резака для пла��менной резки, и она обеспечивает превосходную стабильность.

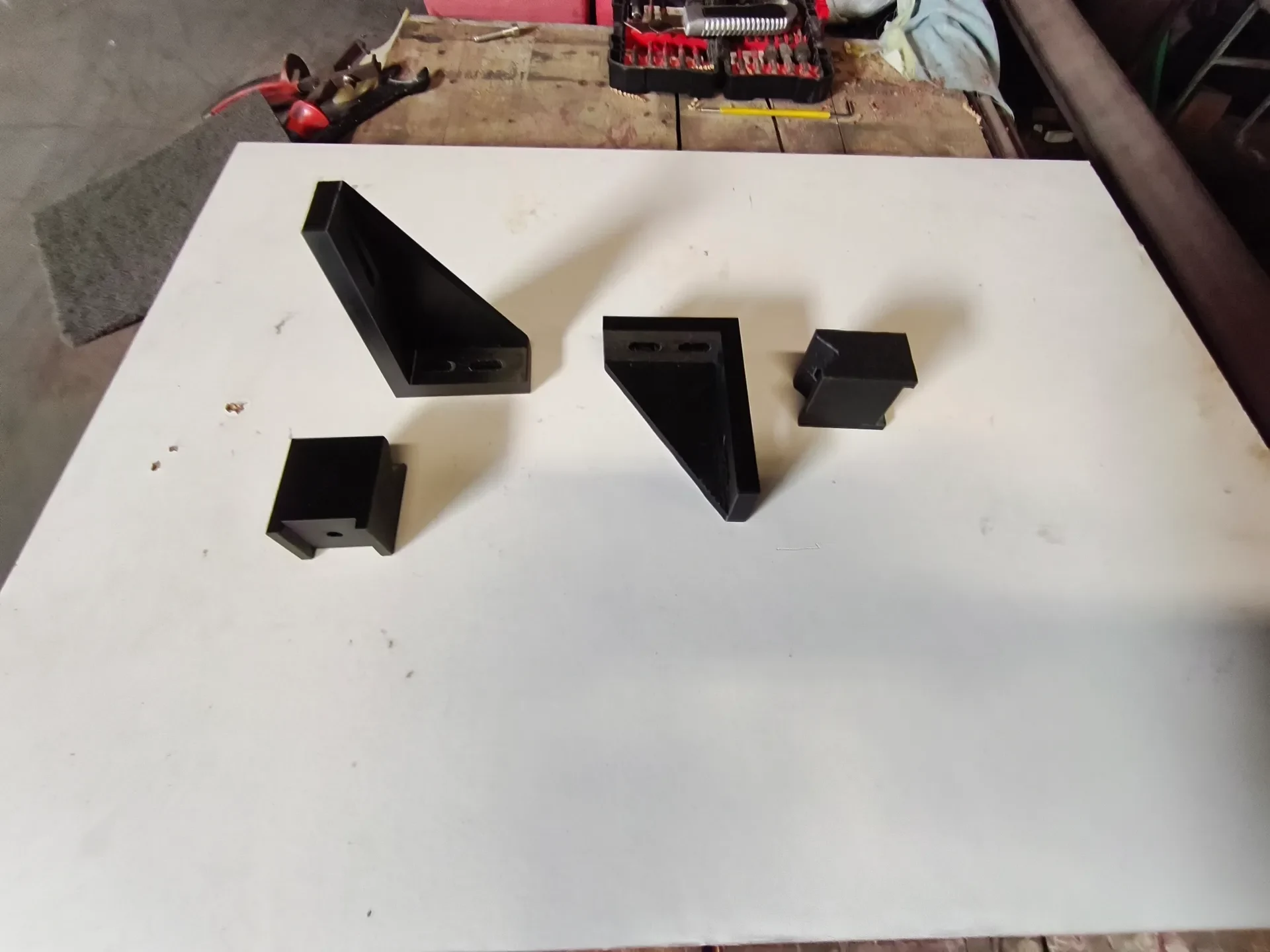

Файлы включены

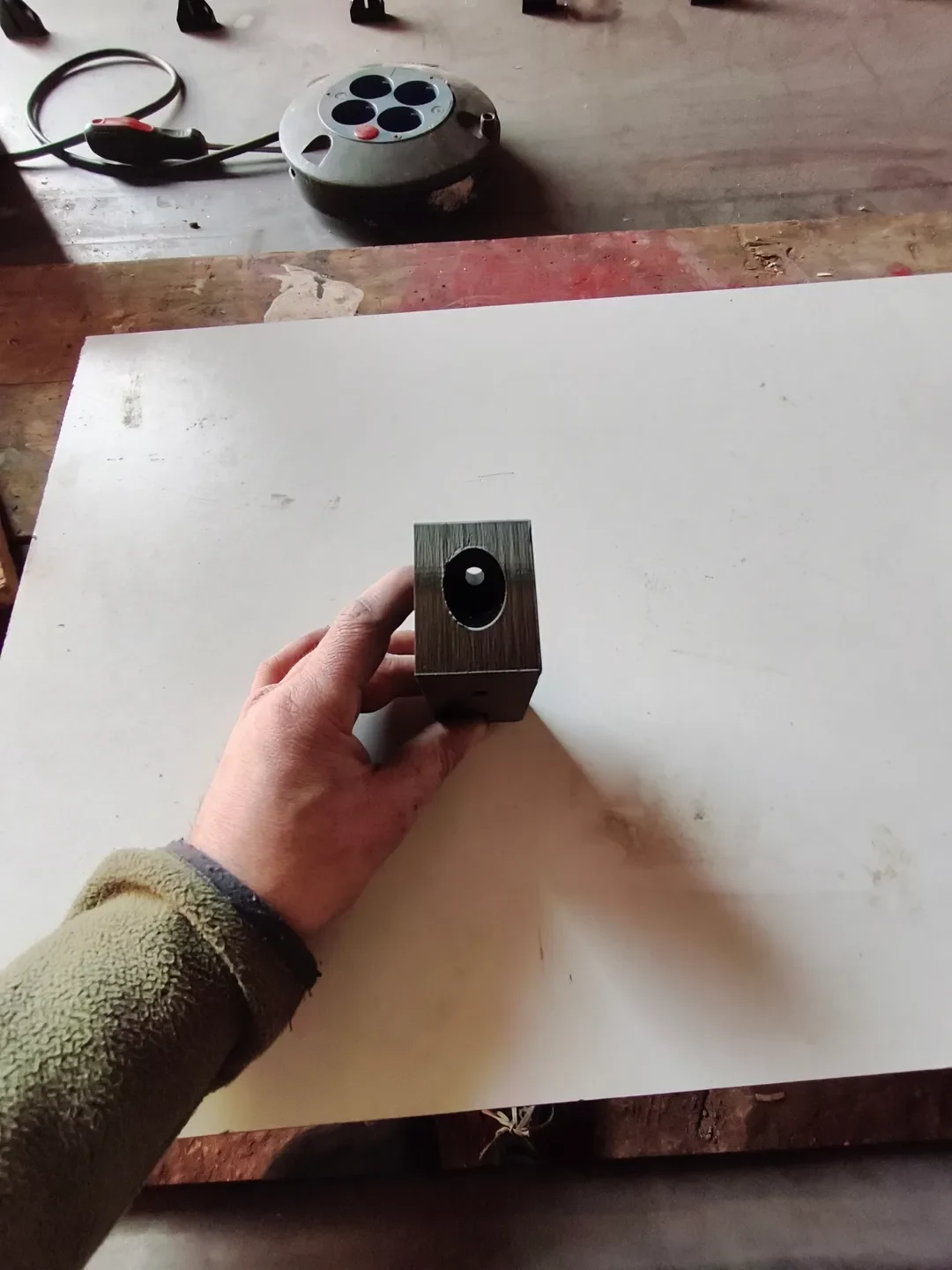

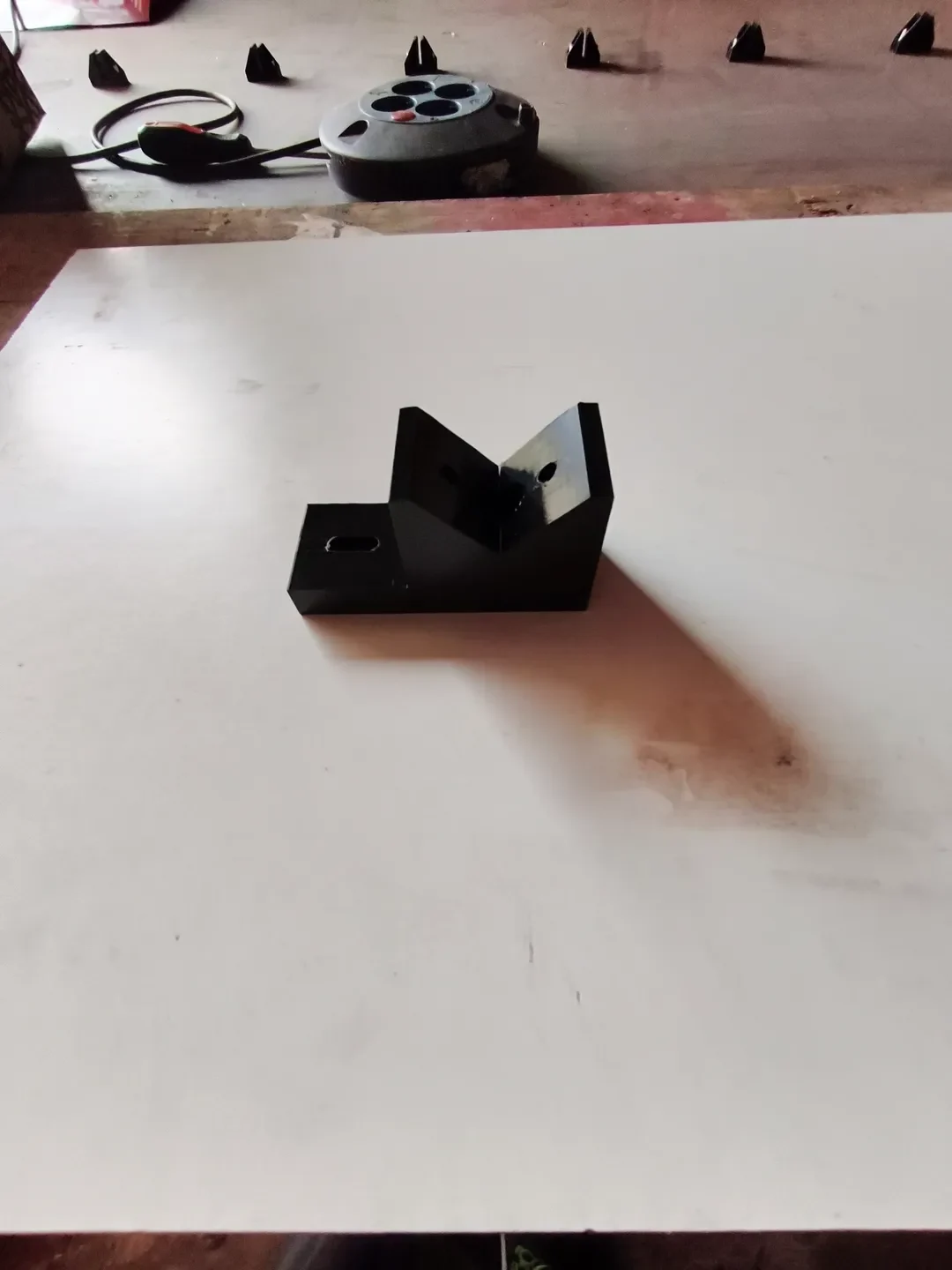

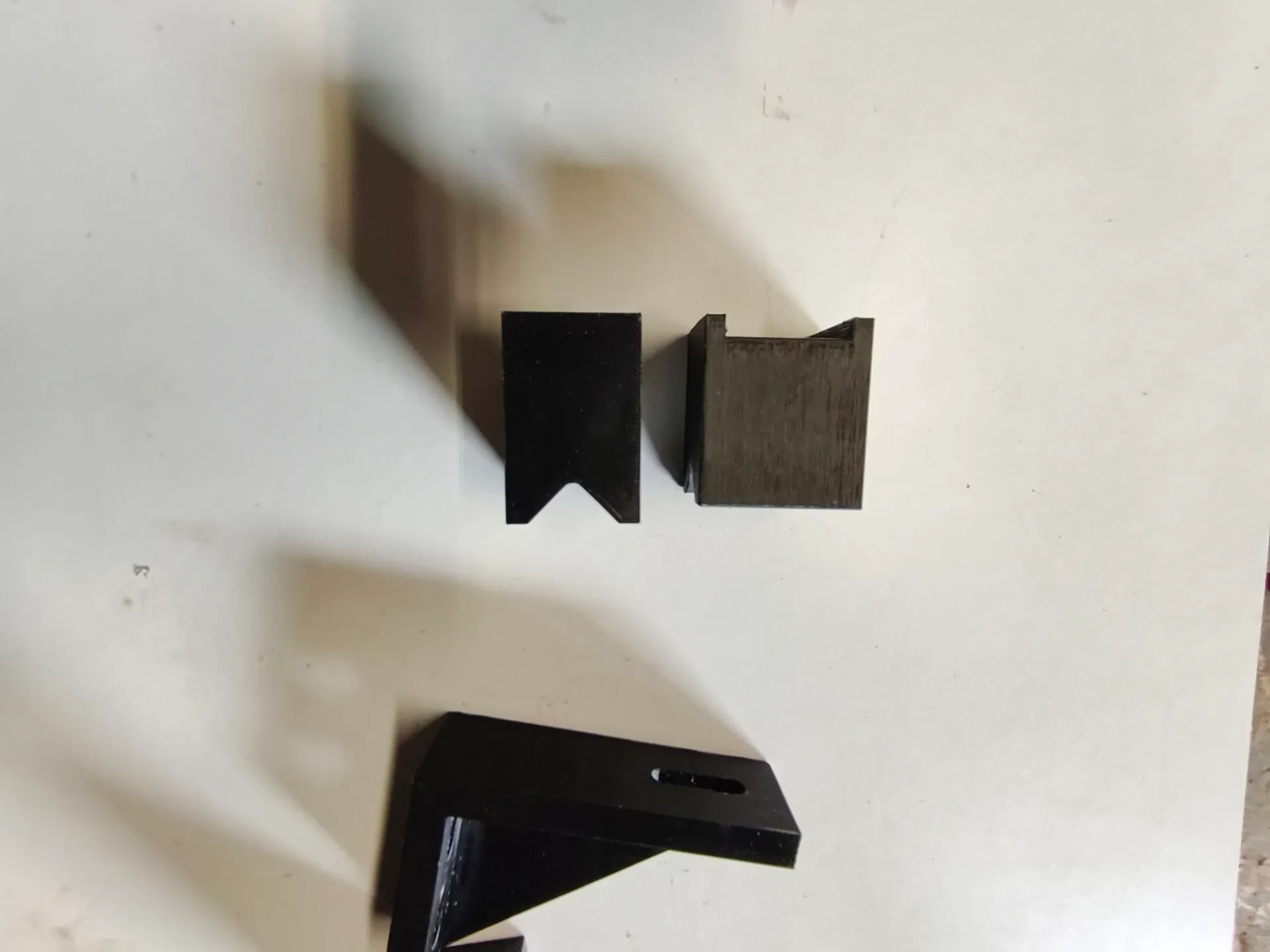

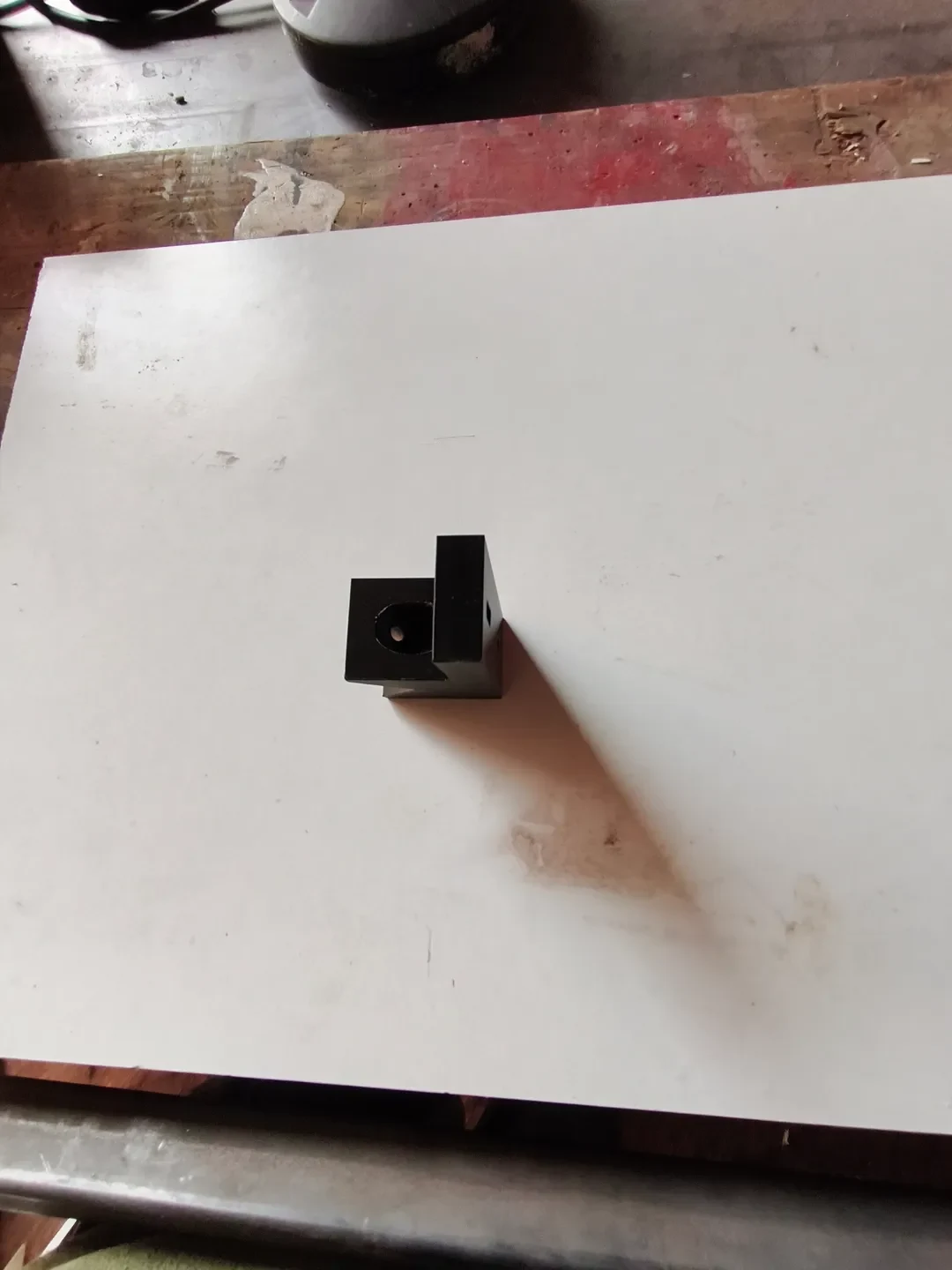

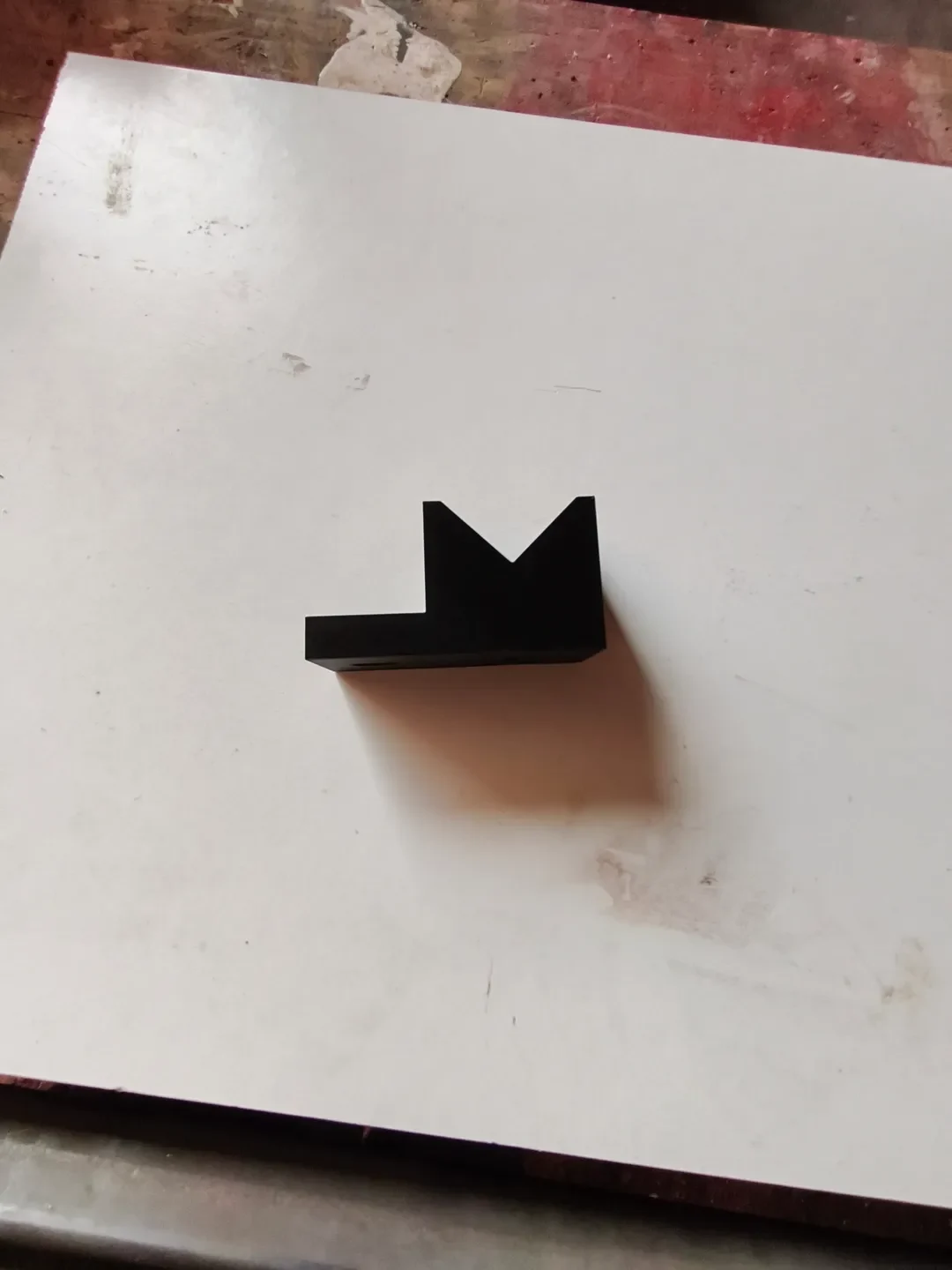

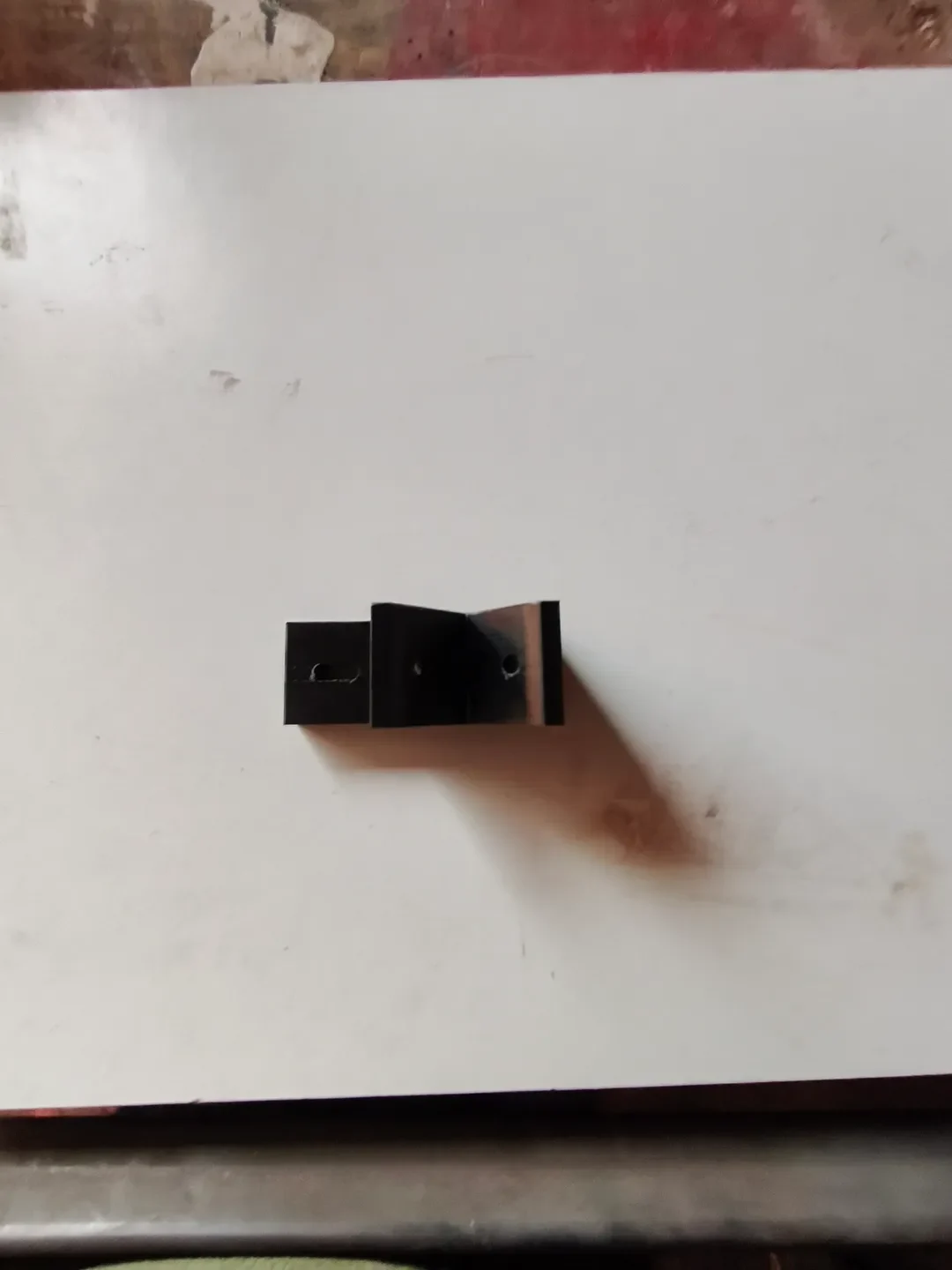

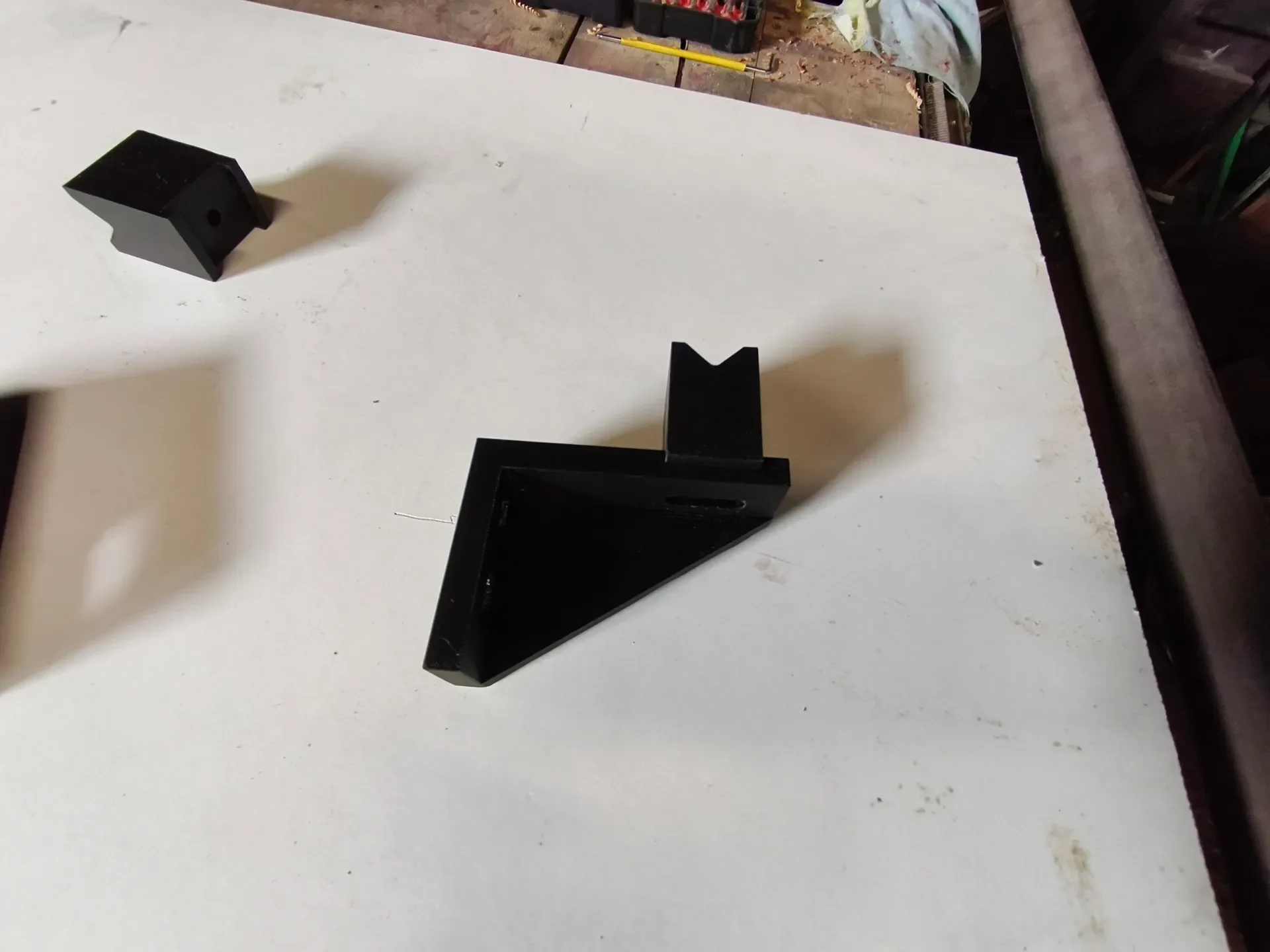

Mocowanie_profila.stl — Основное торцевое крепление. Используйте не менее двух на каждую направляющую.

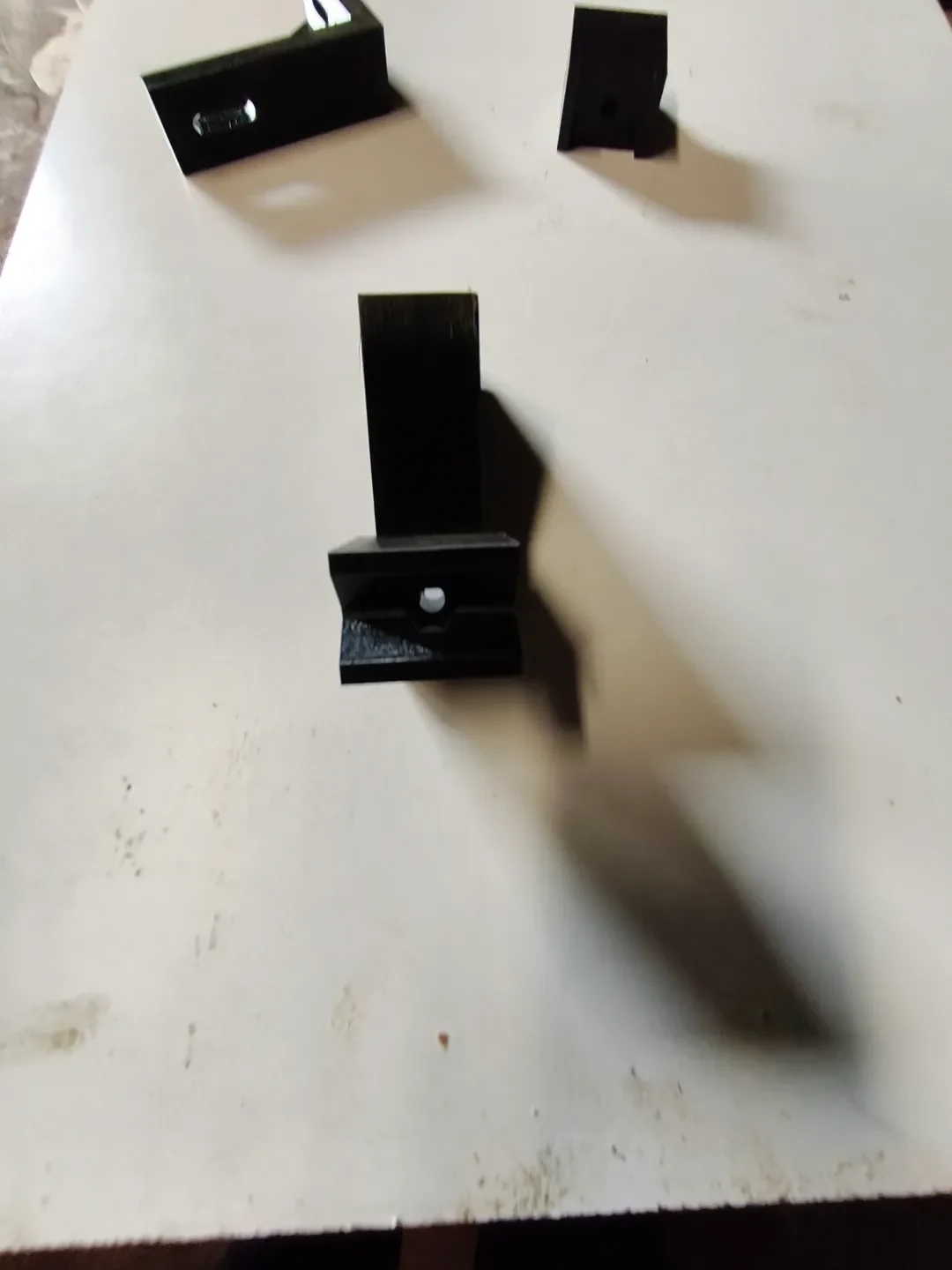

Podpora.stl — Поддержка среднего пролета. Рекомендуется каждые 30-50 см для длинных направляющих.

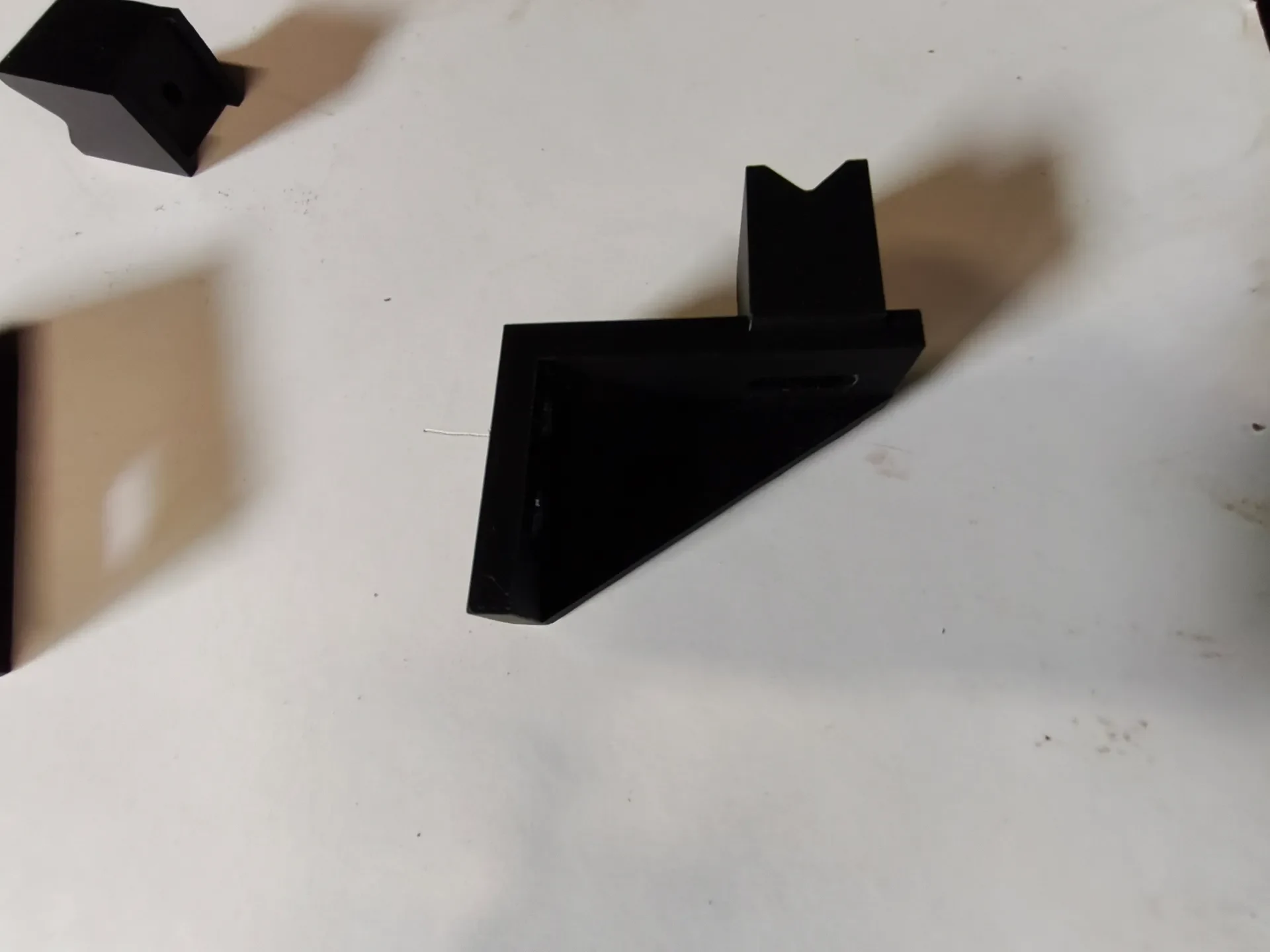

Katownik_podpory.stl — кронштейн, используемый для крепления опоры к верстаку или раме ЧПУ.

Технические характеристики

Надежная устойчивость: конструкция с толстыми стенками и усиленными точками крепления позволяет выдерживать использование в мастерской.

Интегрированная система поддержки: дополнительные опоры гарантируют, что ваш линейный рельс не прогнется под нагрузкой.

Универсальный монтаж: все отверстия рассчитаны на стандартное оборудование M6.

Рекомендуемые инструкции по печати

Чтобы детали не деформировались под механическими воздействиями:

Нить: PETG, ABS или ASA.

Периметры/Стены: минимум 5. Вам понадобится прочный пластик там, где сидят головки болтов.

Заполнение: 25%+ для жесткости конструкции.

Ориентация: печать на основании. Никакие о��оры не нужны.

Если вы собираете разделочный стол с использованием этих креплений, опубликуйте сообщение Make! Я бы хотел увидеть вашу мастерскую.
