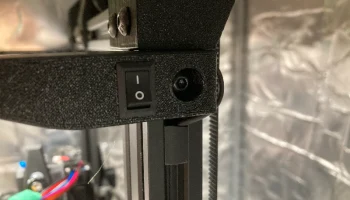

Кронштейны световой панели Creality Ender 3 - обычные и ...

Это 3D-модель боковых кронштейнов, которые можно найти в официальном комплекте обновления световой панели Creality Ender 3. Я разработал это по трем причинам:

Оригинальные пластиковые крепления склонны к растрескиванию, особенно при сильном затягивании винтов.

Оригинальные крепления ограничивались установкой на верхнем выступе, но у меня уже был установлен там мод Belted Z от KevinAkaSam.

Мне нужен был зеркальный дизайн, чтобы кабели можно было провести по другой стороне принтера.

Эта конструкция решает эти проблемы, позволяя легко перепечатать крепления на любом материале, который вы захотите. Для крепления также используются винты и Т-образные гайки вместо зап��ессовки. Наконец, я включил вышеупомянутый зеркальный дизайн вместе с обычным дизайном на тот случай, если вы захотите проложить кабели по-другому.

Печать

Поскольку эта конструкция будет вкручиваться в принтер, я бы рекомендовал печатать с большим количеством стенок и заполнения, чем обычно. Кроме того, если ваш принтер находится в закрытом корпусе, идеально подойдут более термостойкие материалы, такие как PETG или ABS/ASA. Я напечатал свой из PETG, и он сохранился, несмотря на то, что мой принтер находился в палатке Creality.

Сборка

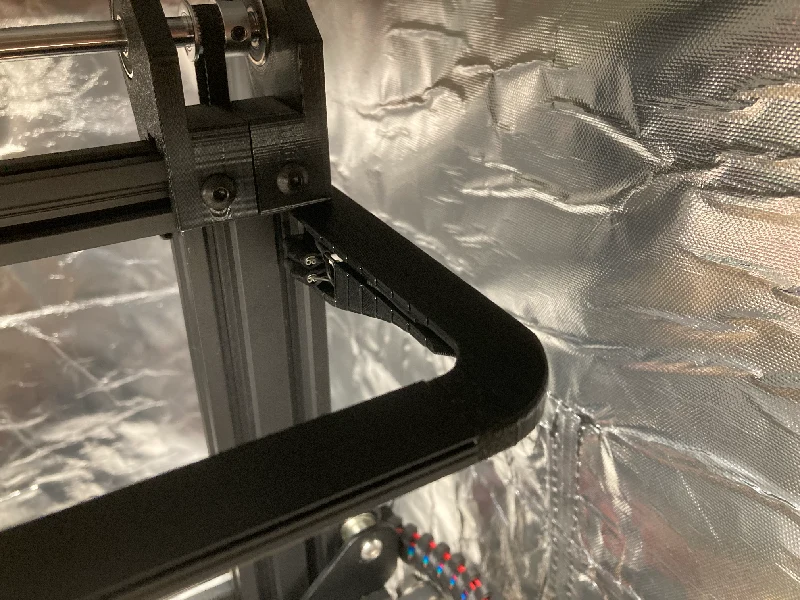

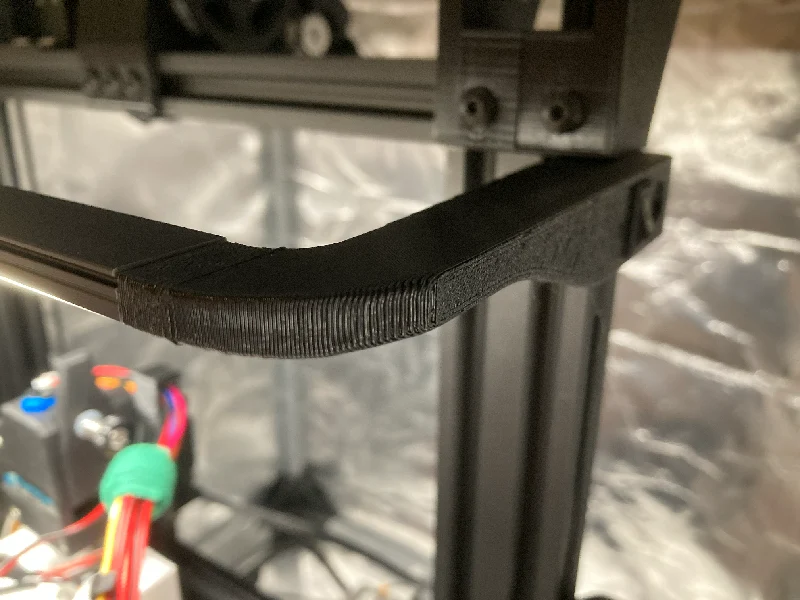

Эта конструкция не требует дополнительного оборудования для установки там, где предназначены оригинальные крепления, но для установки на боковые выступы, а не на верхние по умолчанию, требуются 2 винта M5 и 2 Т-образные гайки M5.

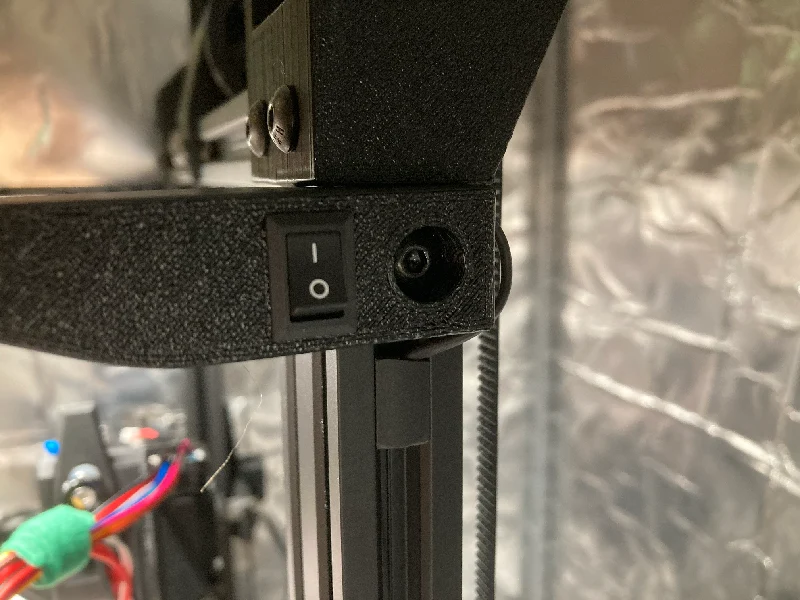

При замене выключателя питания мо��ет быть трудно вытащить его из оригинального кронштейна; у него есть два зажима сверху и снизу внутри кронштейна, которые необходимо сжать вместе, чтобы выдвинуть переключатель, и это может быть немного сложно. Однако это возможно, что позволит поставить переключатель в новом исполнении.

Лицензия

Этот дизайн распространяется под лицензией CC BY 4.0, что означает, что вы можете делиться, адаптировать и продавать копии этого дизайна при условии указания надлежащего авторства. Для этого вам необходимо указать имя создателя (Итан Байер), уведомление о лицензии, ссылку на исходный материал и, при необходимости, название.

Пример

«Кронштейны для световой панели Creality Ender 3 — обычные и зеркальные» (https://www.printables.com/model/1721367-creality-ender-3-light-bar-brackets-normal-mirrore/) разработаны Итаном Байером и распространяются под лицензией Creative Commons Attribution (CC BY 4.0). (https://creativecommons.org/licenses/by/4.0/).
