Крепление для рюкзака для камеры (работает с тяжелыми зер..

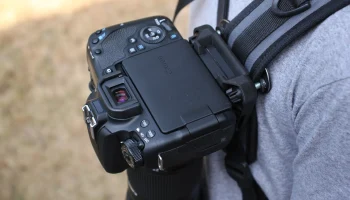

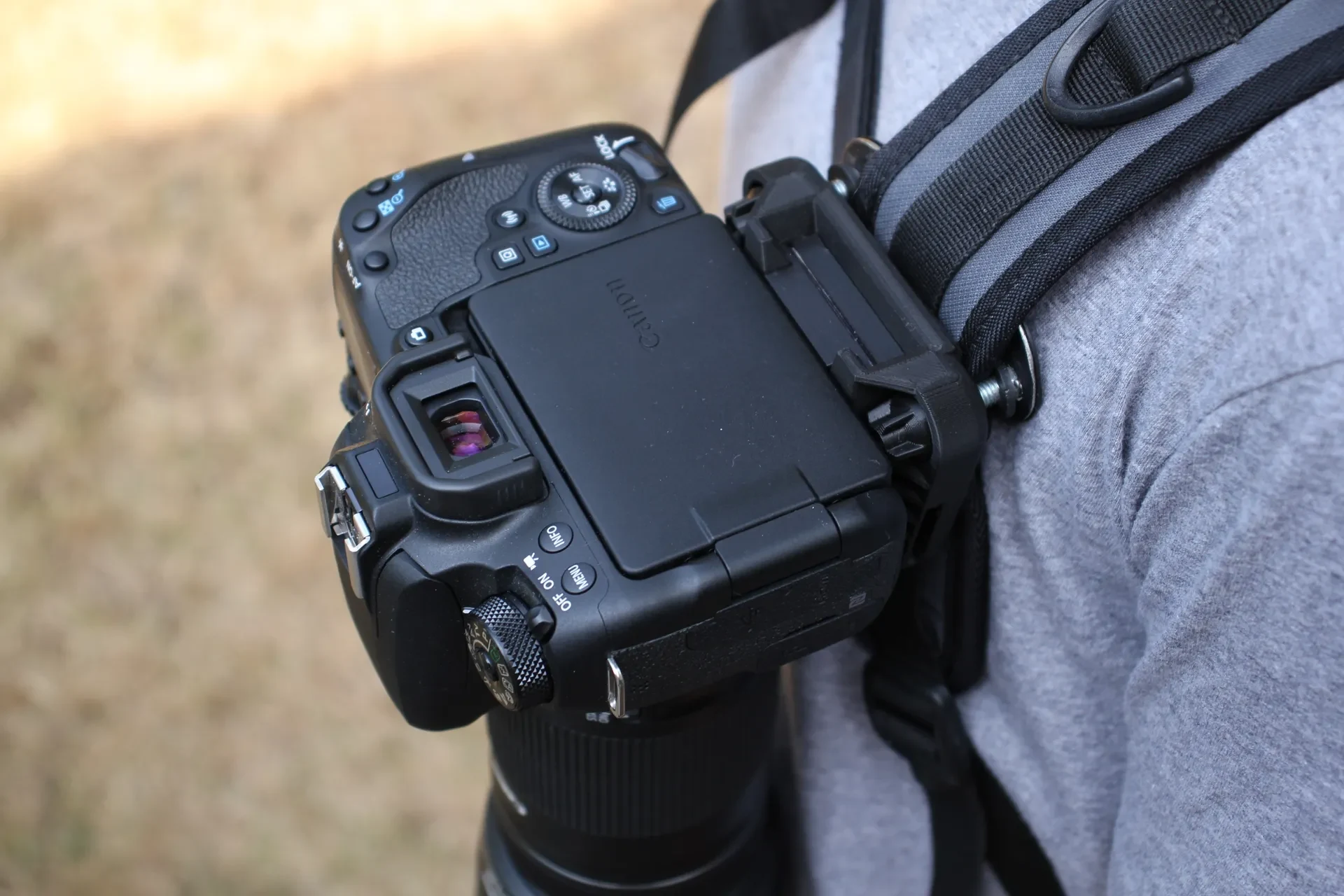

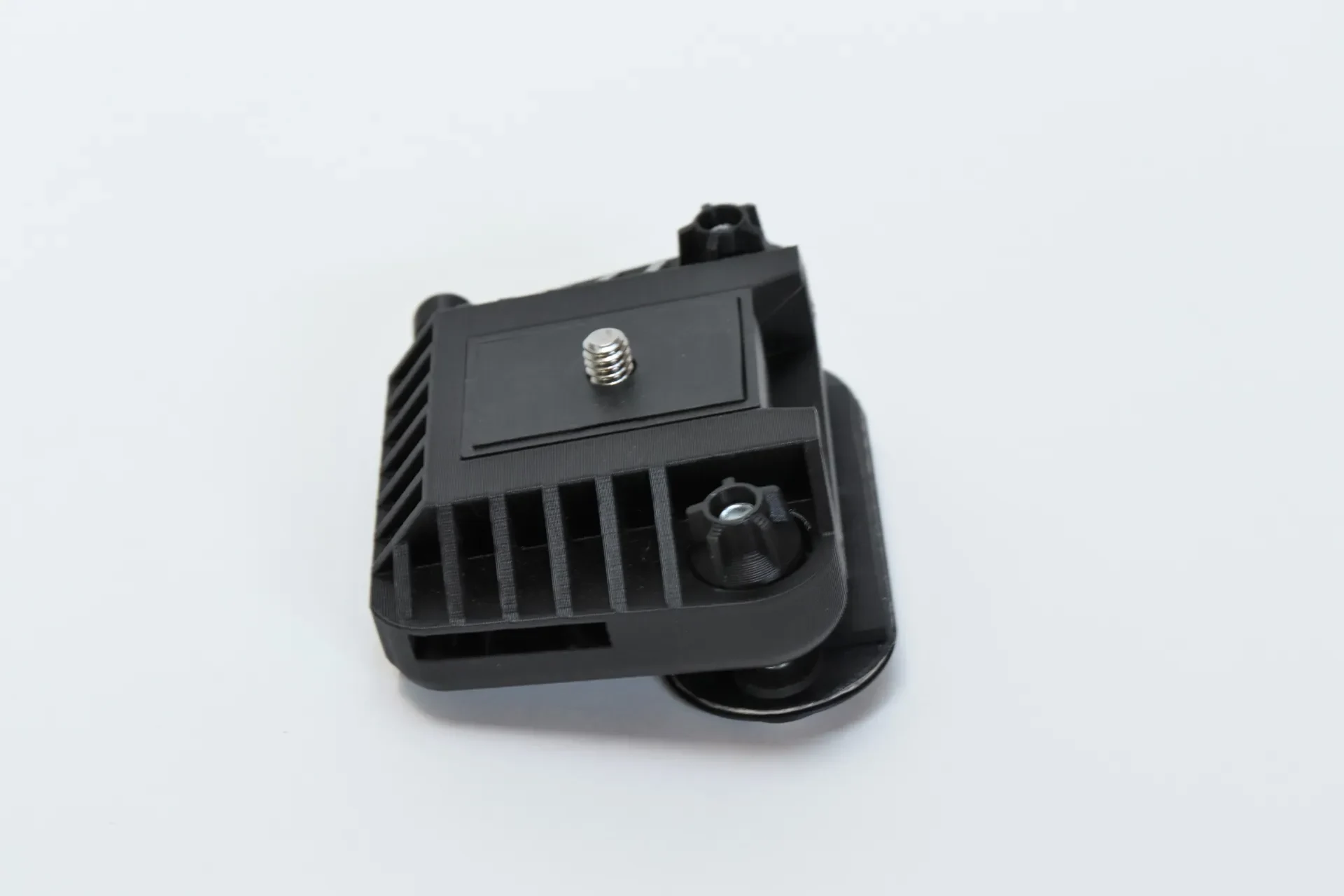

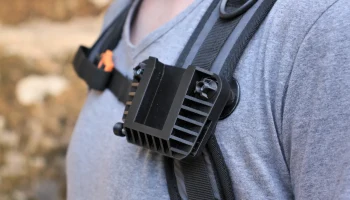

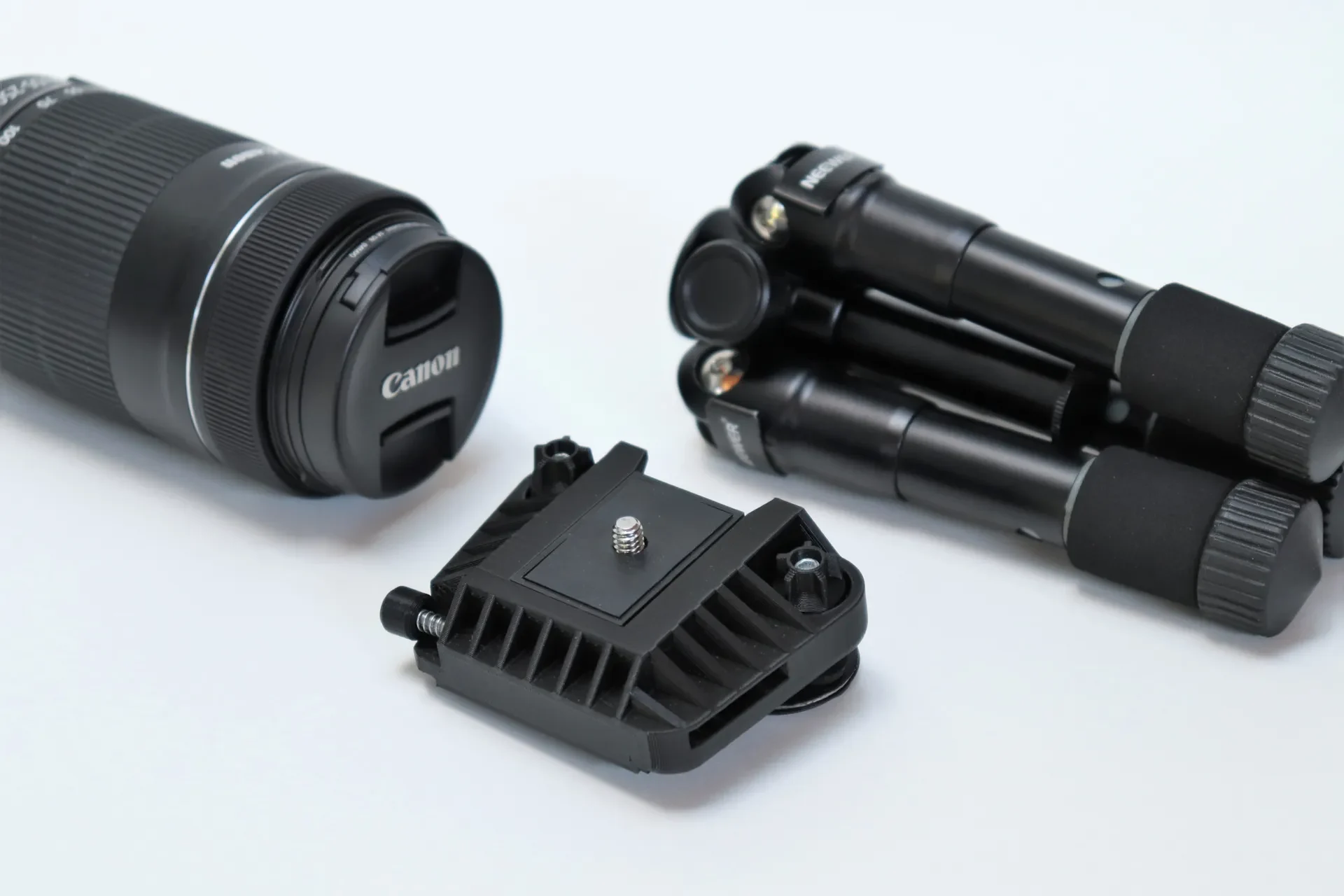

Это крепление позволяет быстро и надежно прикрепить камеру к плечевому ремню рюкзака. Используя это крепление, вы можете получить доступ к камере в любое время во время таких занятий, как пеший туризм, и никогда не упустите ни минуты. Такие типы креплений уже существуют (см. Peak Design Capture Clip), но их стоимость часто превышает 70 долларов, что очень много для фотографов-любителей и туристов. Поэтому я сам взял на себя задачу разработать подобное крепление и вполне доволен результа��ами.

Основные особенности:

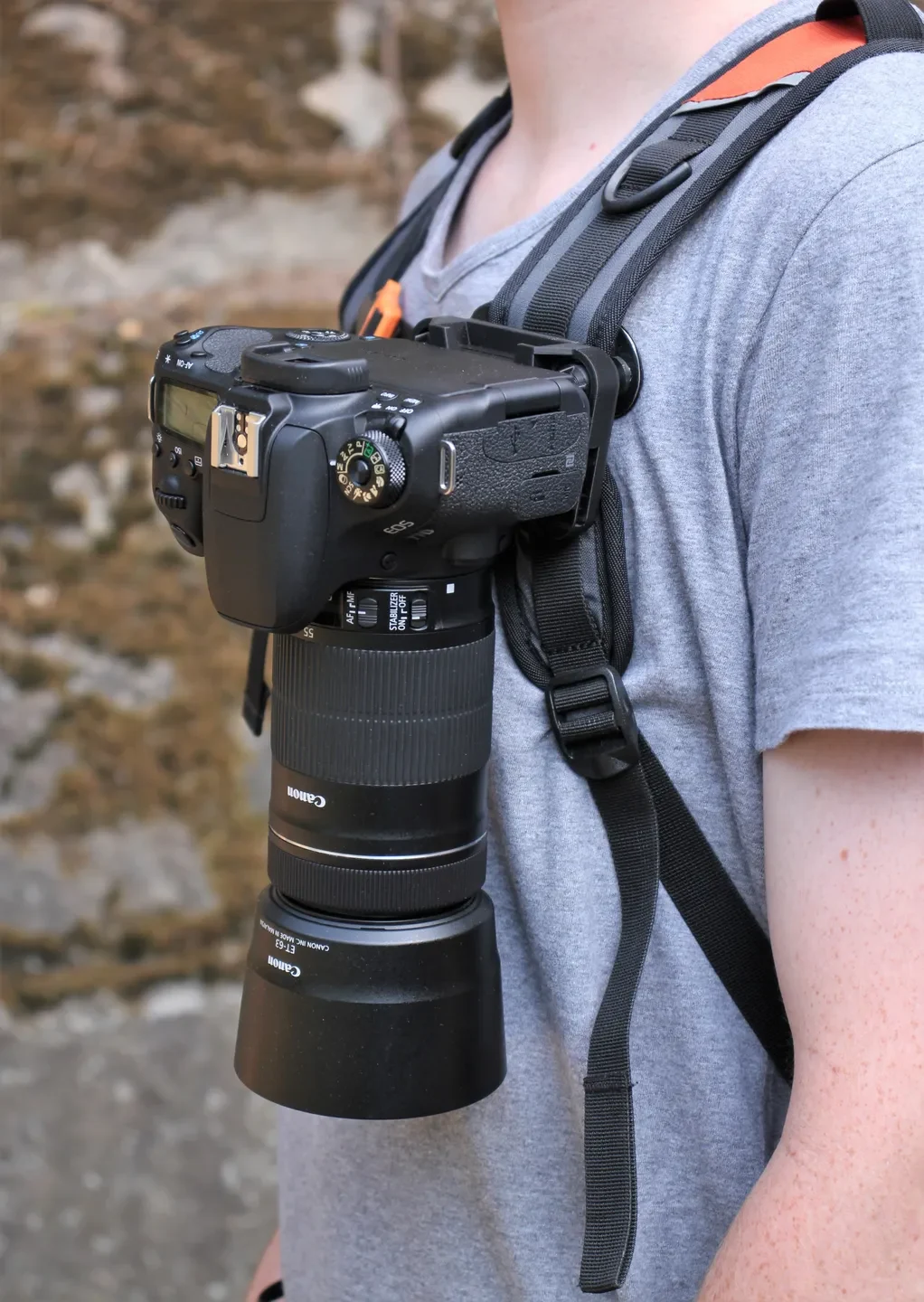

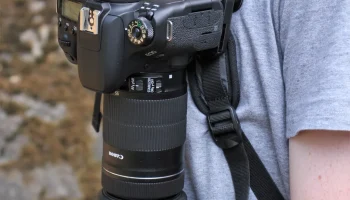

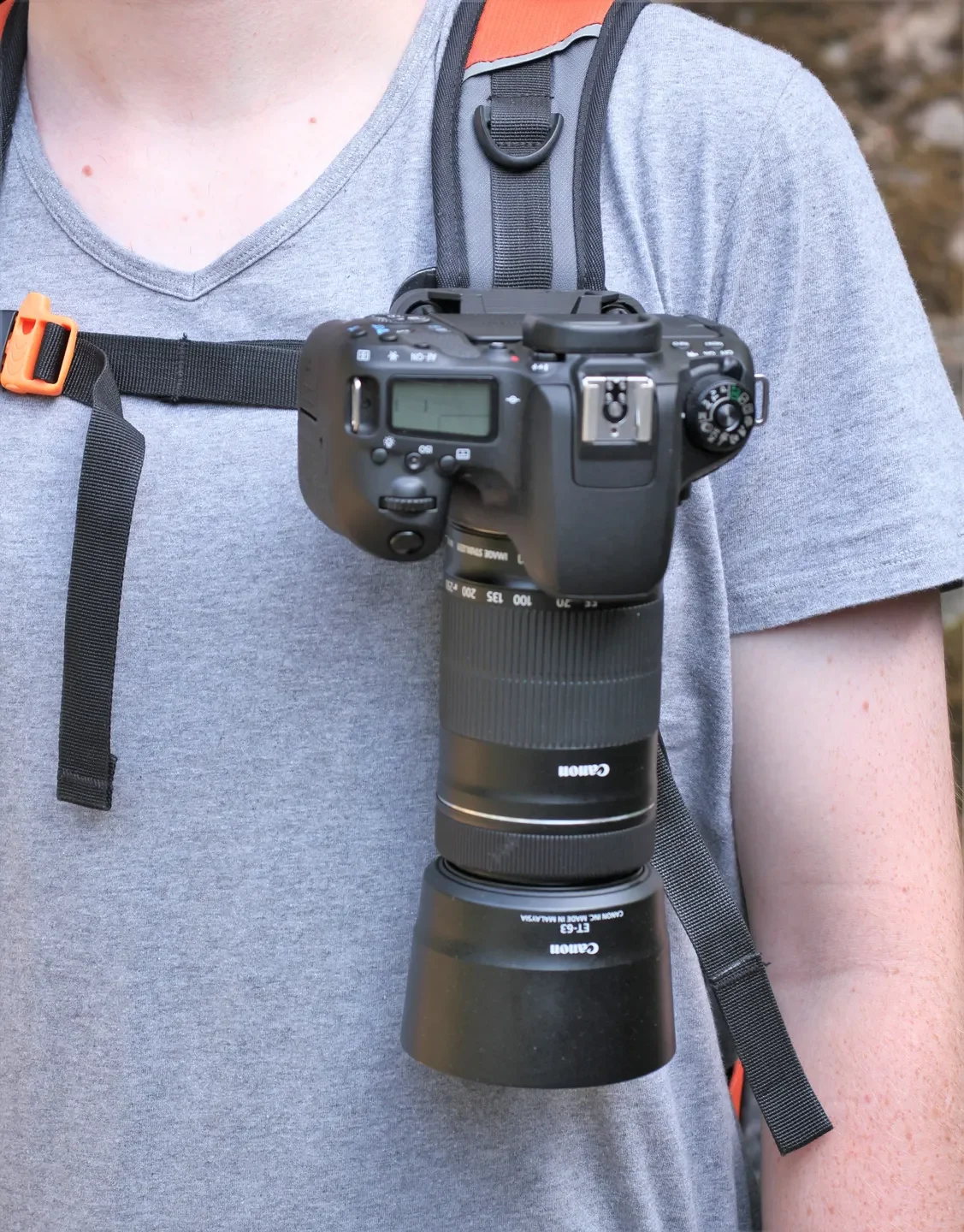

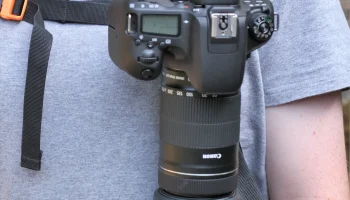

прочное крепление позволяет использовать тяжелые зеркальные фотокамеры (Canon EOS 77D + зум-объектив 55-250 мм)

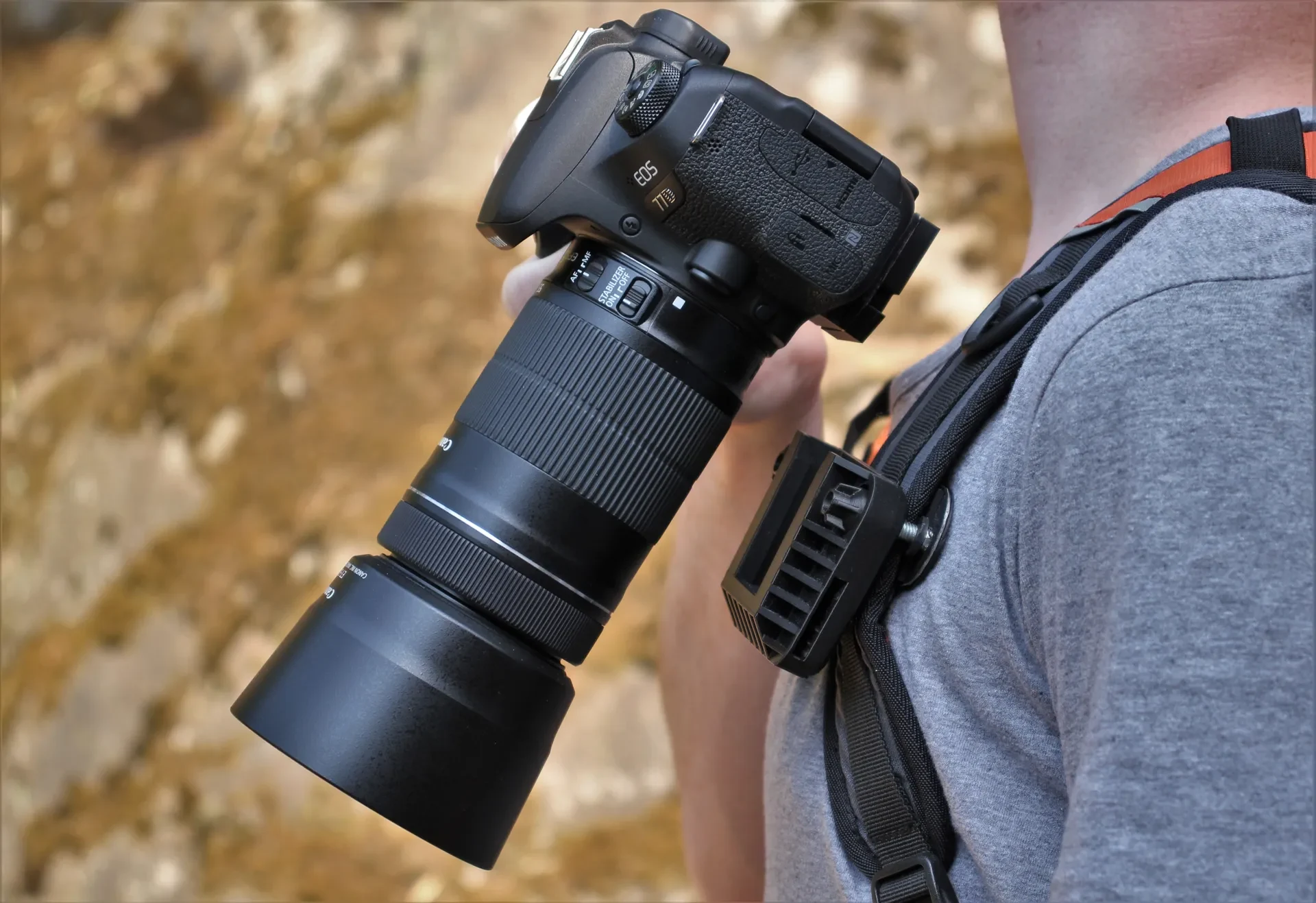

камеру легко прикреплять и отсоединять
механизм блокировки предотвращает выскальзывание камеры
металлическая пластина в конфорке для повышения прочности

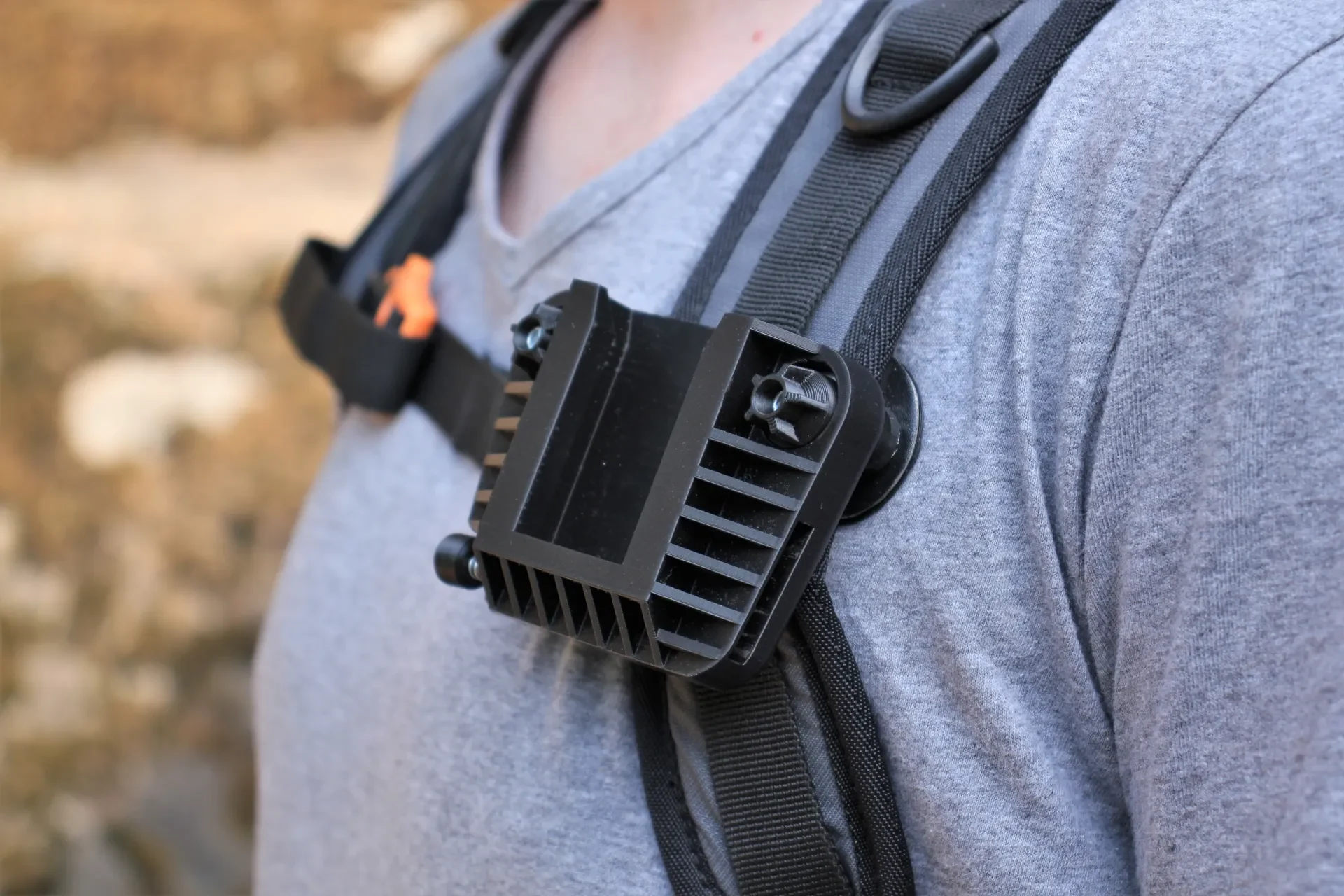

крепится к любому ремню шириной до 56 мм и толщиной до 15 мм.
Дополнительное оборудование для крепления (детали, не подлежащие печати):

Винт для камеры/штатива 1/4 дюйма (точные размеры: общая длина 21 мм, длина резьбы 12 мм, стержень 5 мм, высота головки 4 мм, диаметр 12 мм)
2 болта М6 (длиной около 30 мм, идеально подойдет плоская головка и квадратная шейка)
2 гайки М6
2 шайбы (макс. внешний диаметр = 16 мм)
листовой металл толщиной около 1,5 мм для усиливающей пластины на конфорке (см. рисунки) и задней монтажной пластины (также возможна печать)
опционально: резина для предотвращения скольжения крепления на лямке рюкзака и улучшения сцепления нагревательной пластины с корпусом камеры
Дополнительная фурнитура для запорного механизма:

стальной стержень или прочная проволока (диаметром около 3 мм) для стопорного штифта (см. рисунки)
маленькая пружинка от шариковой ручки
РЕДАКТИРОВАТЬ: некоторые инструкции по сборке:

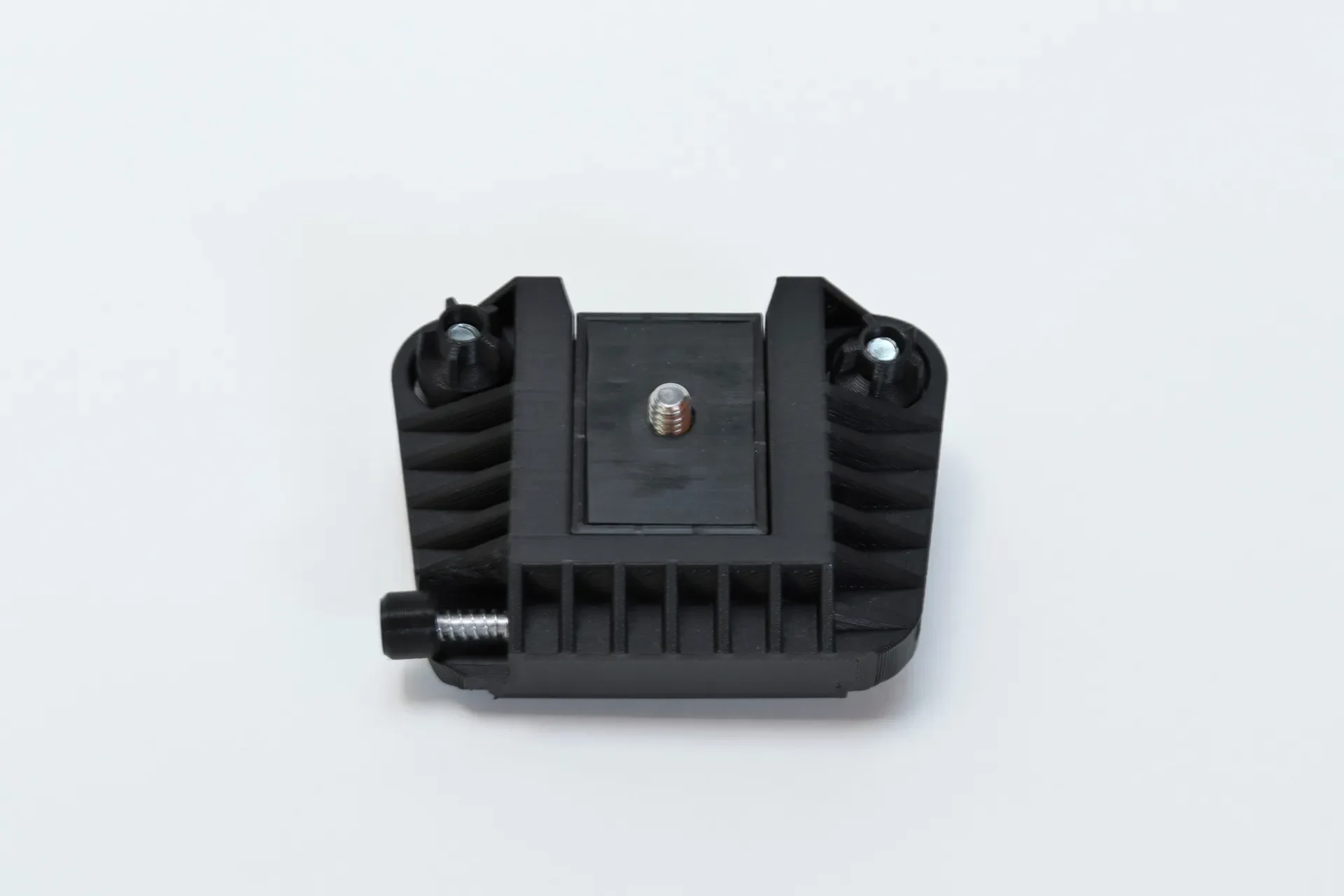

Нагревательная пластина: металлическая вставка/пластина не является строго обязательным требованием, но она убережет камеру от выпадения из крепления в случае поломки нагревательной пластины. Чтобы собрать конфорку, сделайте бутерброд: начните с «Hotplate_Bottom.stl», затем наклейте на нее двусторонний скотч, добавьте металлическую пластину (по форме похожую на верхнюю часть конфорки), двусторонний скотч, «Hotplate_Top.stl», двусторонний скотч, резиновую прокладку. Наконец вставьте штативный винт 1/4 дюйма. Общая толщина нижней части (которая должна вставляться в крепление) не должна превышать 8,88 мм.

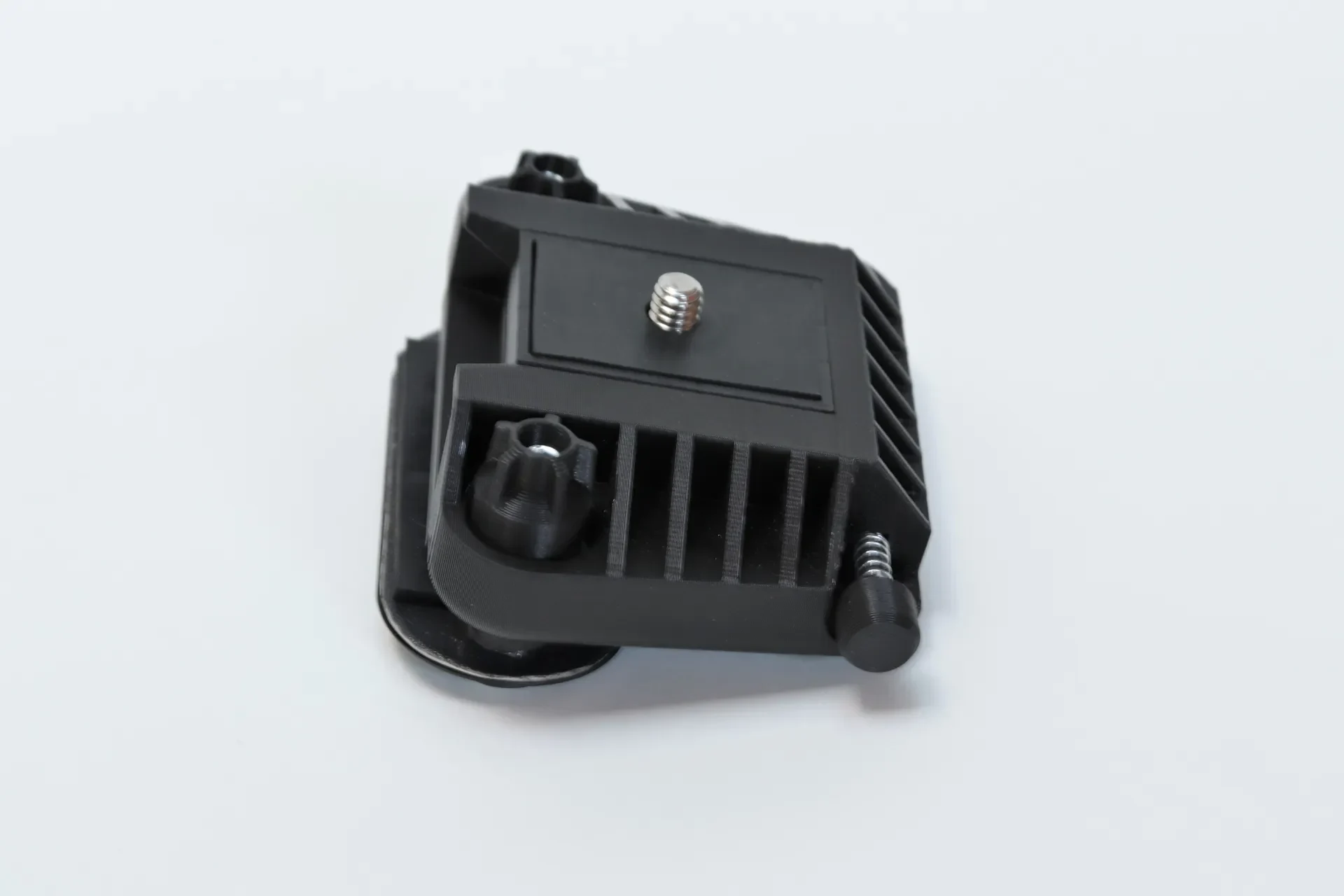

механизм блокировки: основная деталь «Mount_top_v1.1.stl» имеет три важных отверстия: слева, где будет расположена кнопка, квадратное отверстие, которое проходит через всю деталь справа. Справа — прорезь большего размера, предназначенная для вставки металлического стержня во время сборки, и отверстие внутри крепления, откуда стержень будет выступать и надежно удерживать камеру на месте. Чтобы придать форму стержню, распечатайте «Camera_Mount_A4_1.1Scale.pdf» на бумаге формата А4 в масштабе 100% и постарайтесь точно соответствовать размерам зеленого стержня на чертеже. Если вы это сделаете, он должен идеально вписаться. Наконец, наденьте небольшую пружину на внешний конец стержня и приклейте/нажмите на «Button_Lock.stl».
пластина с винтом («Mount_Bottom_v1.1.stl»): используйте напечатанную деталь в качестве трафарета, чтобы вырезать кусок металла идентичной формы толщиной около 1,2 мм. Для болтов с квадратной шейкой я использовал: просверлите в металле отверстия немного меньше, чем квадратная шейка экипажа, затем аккуратно забейте винты в металл. Обязательно проведите винт через «Mount_Bottom_v1.1.stl», прежде чем вбивать его в металл. В конечном итоге винты/болты должны быть красивыми и параллельными, плотно прилегать к металлу, чтобы они не могли свободно вращаться, когда вы позже затянете гайки.
крышки гаек: Аккуратно вбейте гайки M6 в «Nut_Cover.stl», если они слишком тугие (должны быть достаточно тугими), попробуйте напечатать крышки немного большего размера. В идеале клей не нужен, но при необходимости вы можете его использовать.
Резиновые прокладки: возьмите резину толщиной 2 мм (или аналогичный материал) и отрежьте ее по размеру. Прикрепите его к задней части «Mount_top_v1.1.stl» и к металлической пластине винтовой пластины с помощью двусторонней ленты.
Информация о печати:
Напечатано на Prusa i3 MK3S, слои PLA 0,2 мм, 4 периметра для прочности, основное крепление напечатано в вертикальном положении для повышения прочности гнезда конфорки.

ВНИМАНИЕ: используйте на свой страх и риск. Закрепите камеру коротким ремнем для безопасности на случай, если крепление сломается. Я не несу ответственности за повреждение вашего оборудования. Ха
