Кемпинговый фонарь (складной) для фонарика (обновление: V..

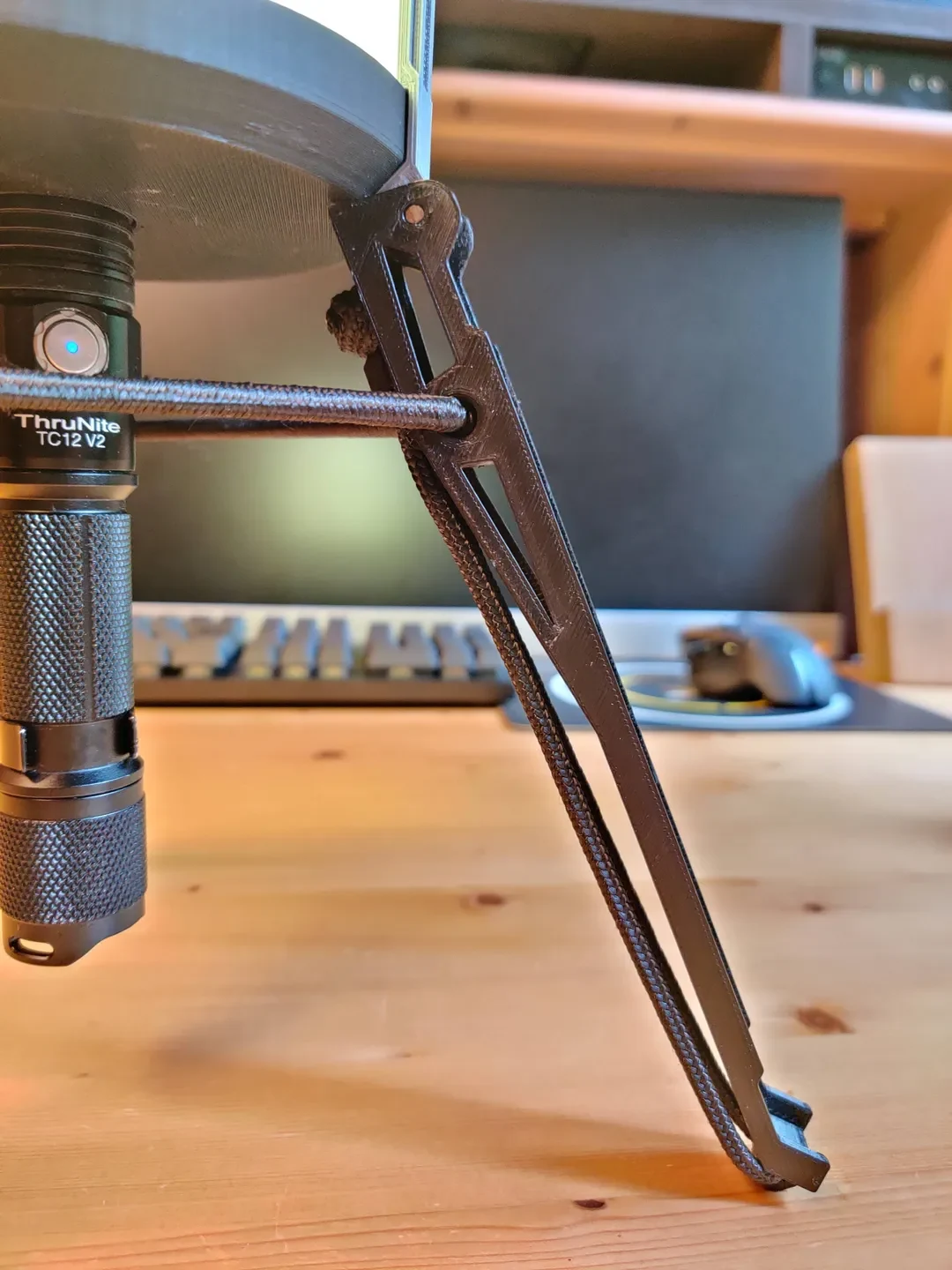

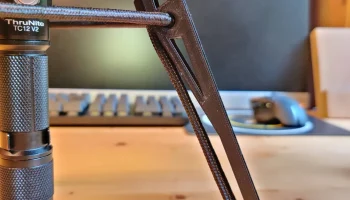

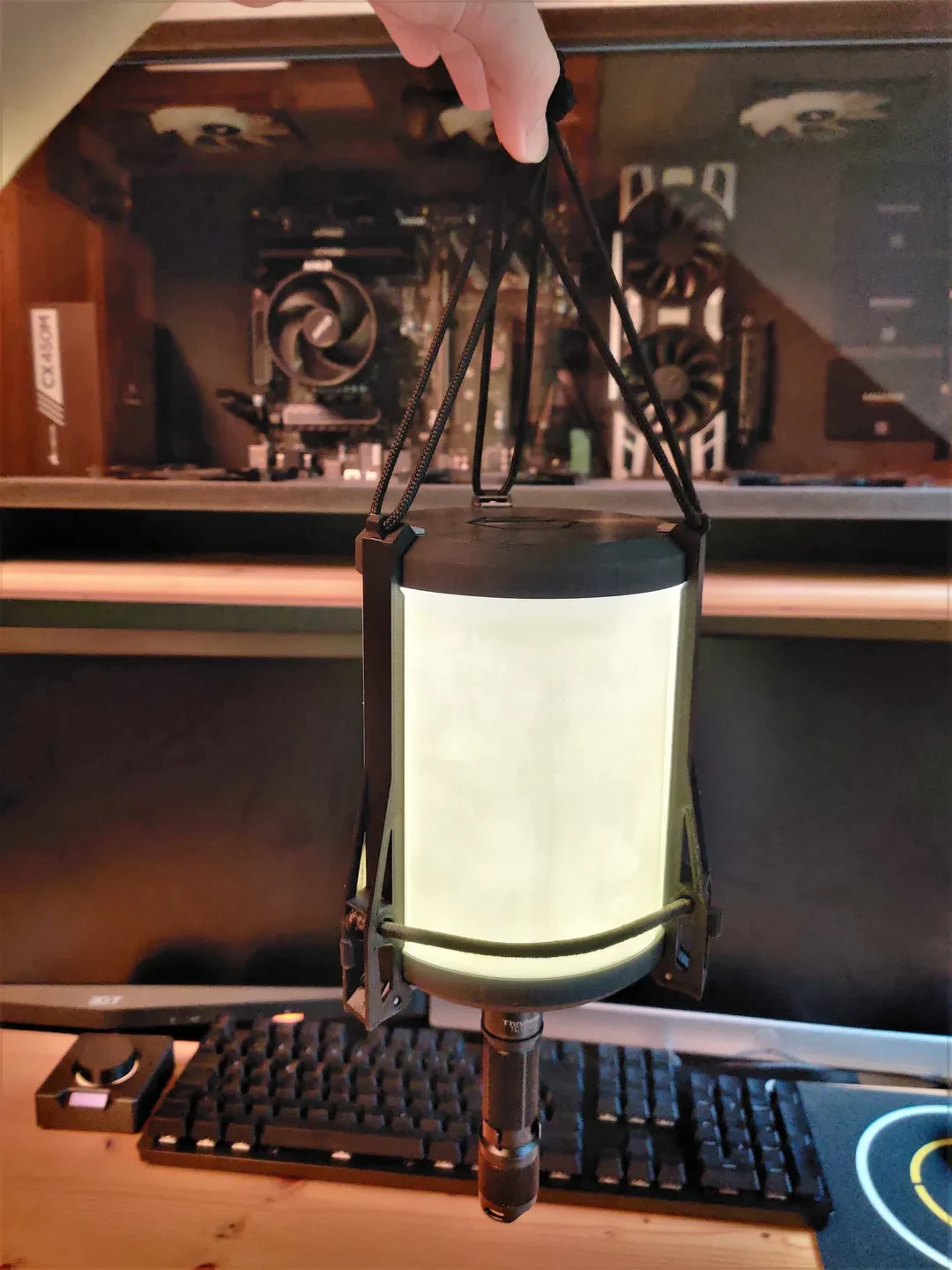

[ОБНОВЛЕНИЕ V2]: V2 больше не тестируется и доступна для печати. Его гораздо удобнее и быстрее разворачивать благодаря подпружиненным ножкам. Режим подвесного фонаря по-прежнему сохраняется благодаря трем отдельным шнурам, прикрепленным к каждой ножке и спрятанным для аккуратности.

Это походный фонарь, который я разработал для своего фонарика Thrunite TC12 V2. Подойдет любой фонарик с диаметром линзы ок. 25 мм, и вы можете адаптировать конструкцию, используя более тонкую или более толстую резину в креплении.

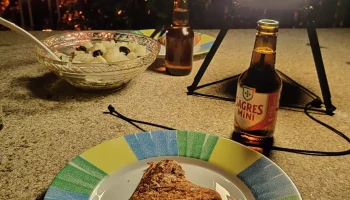

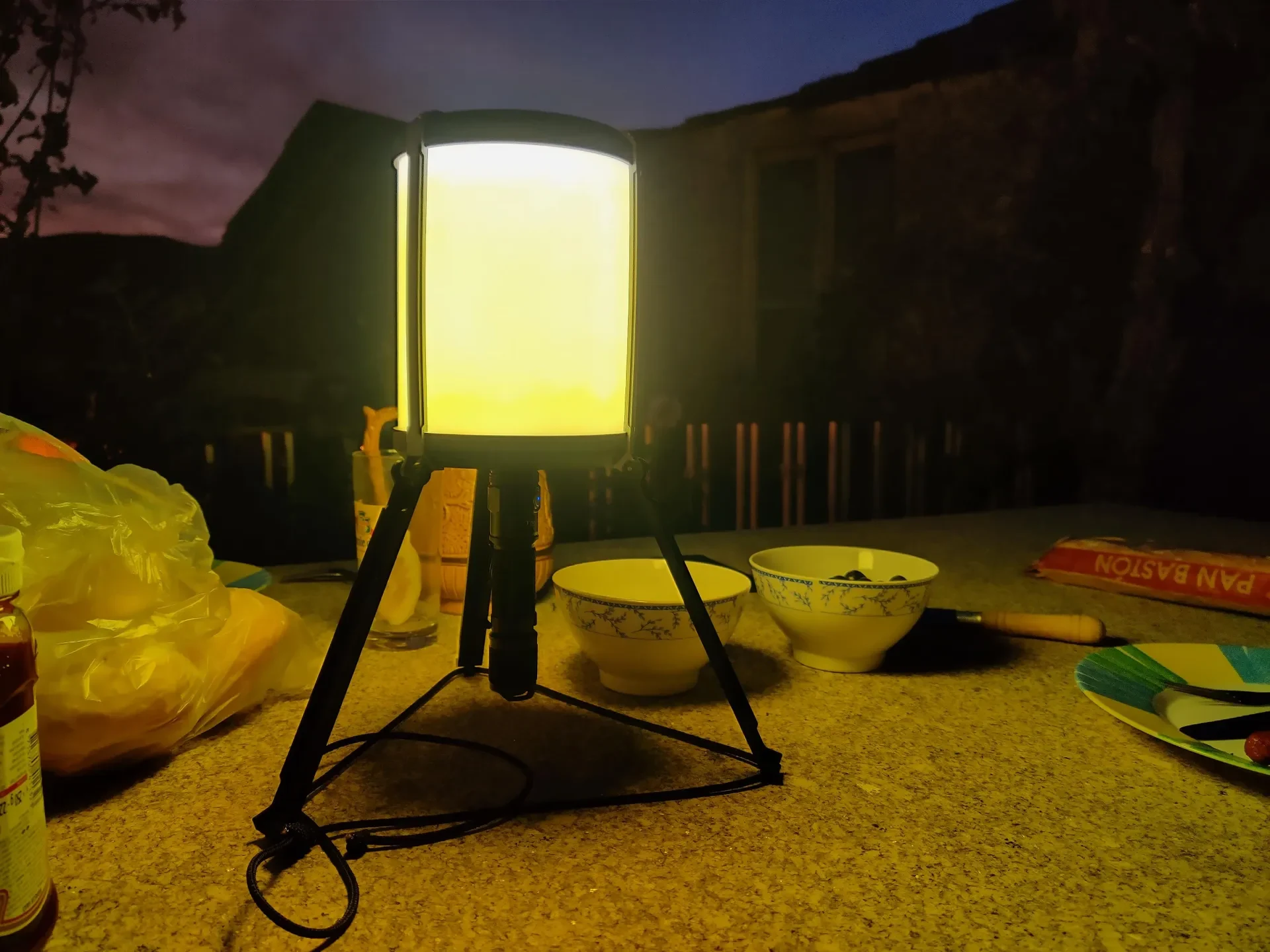

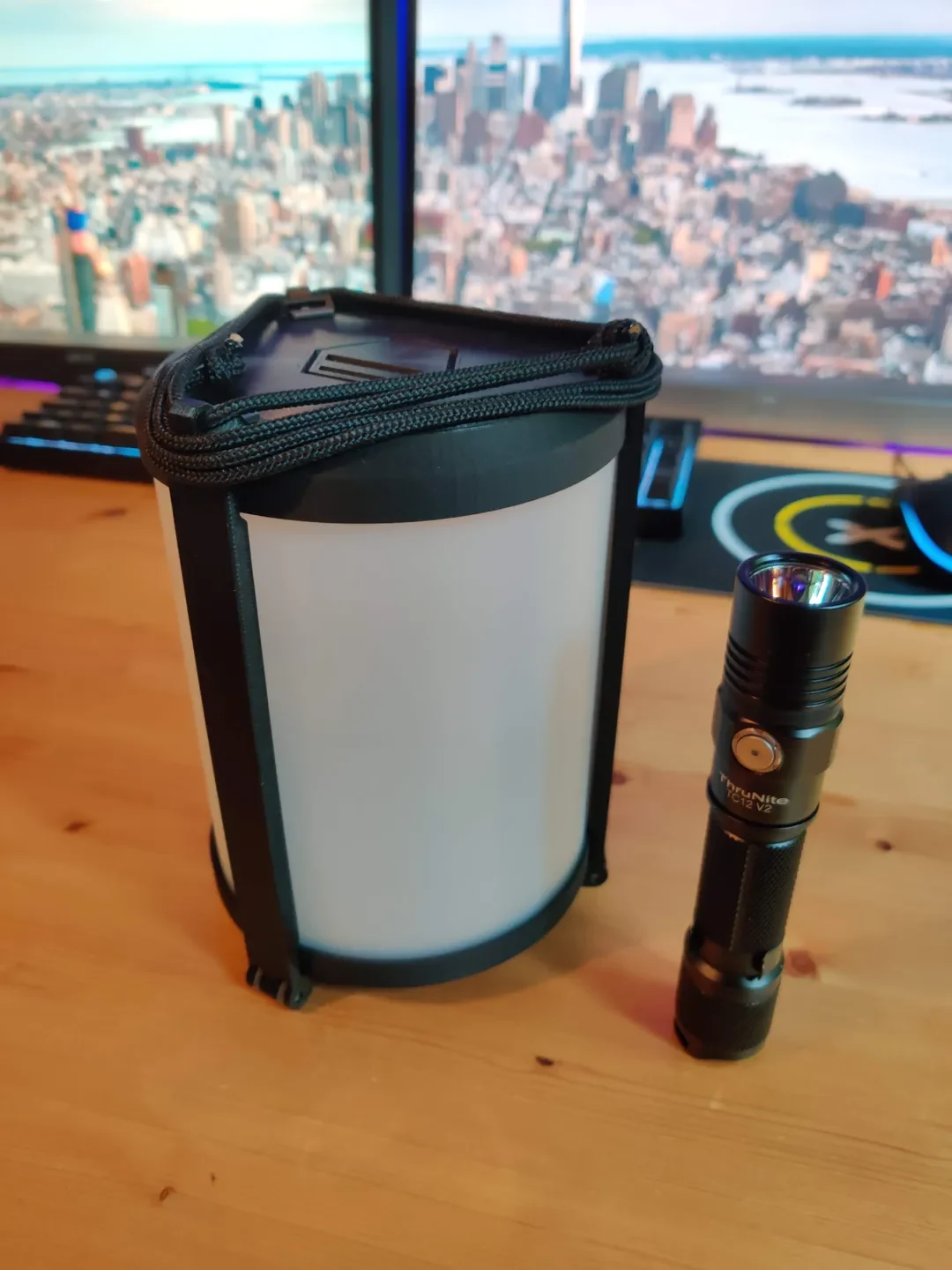

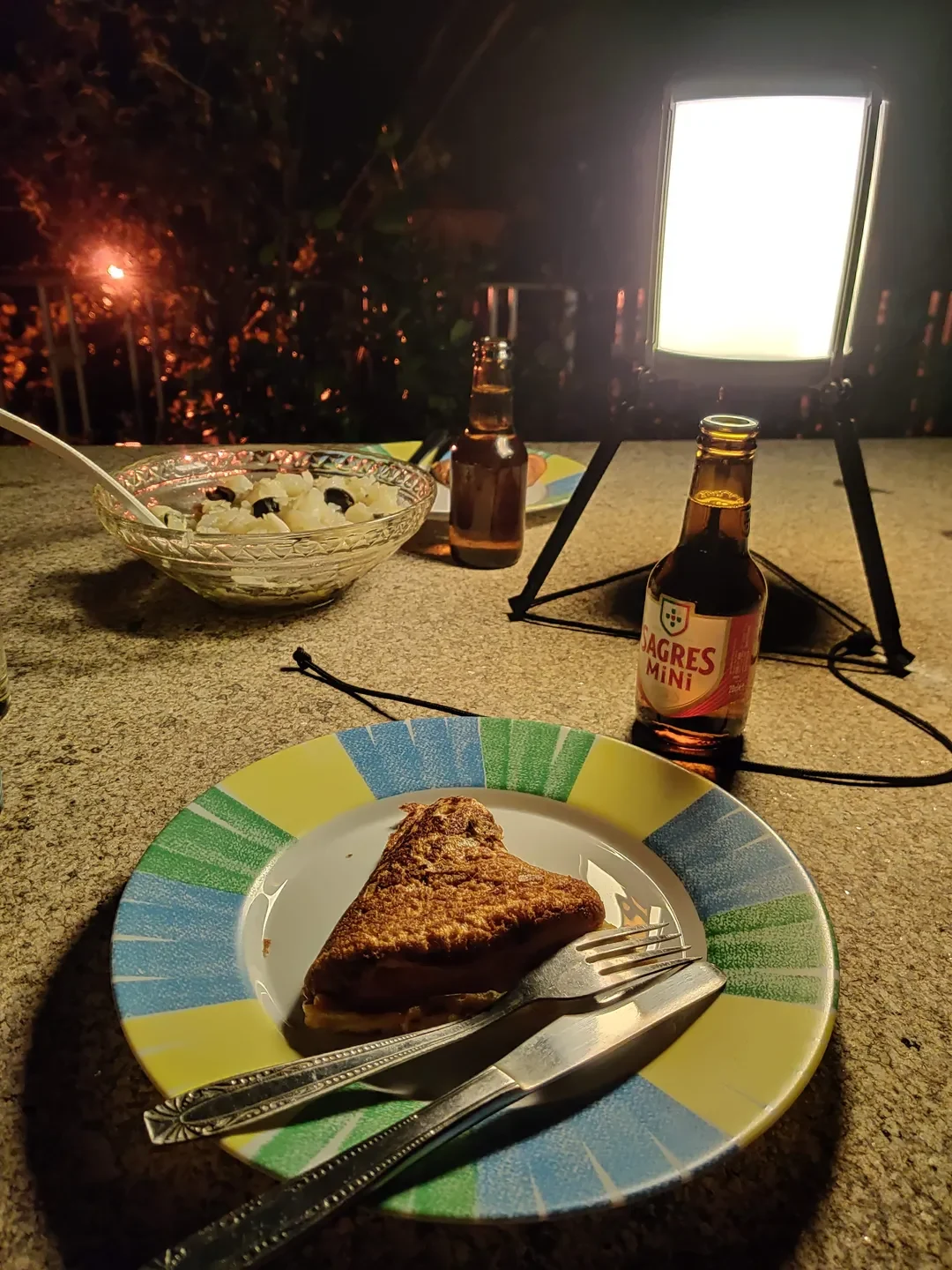

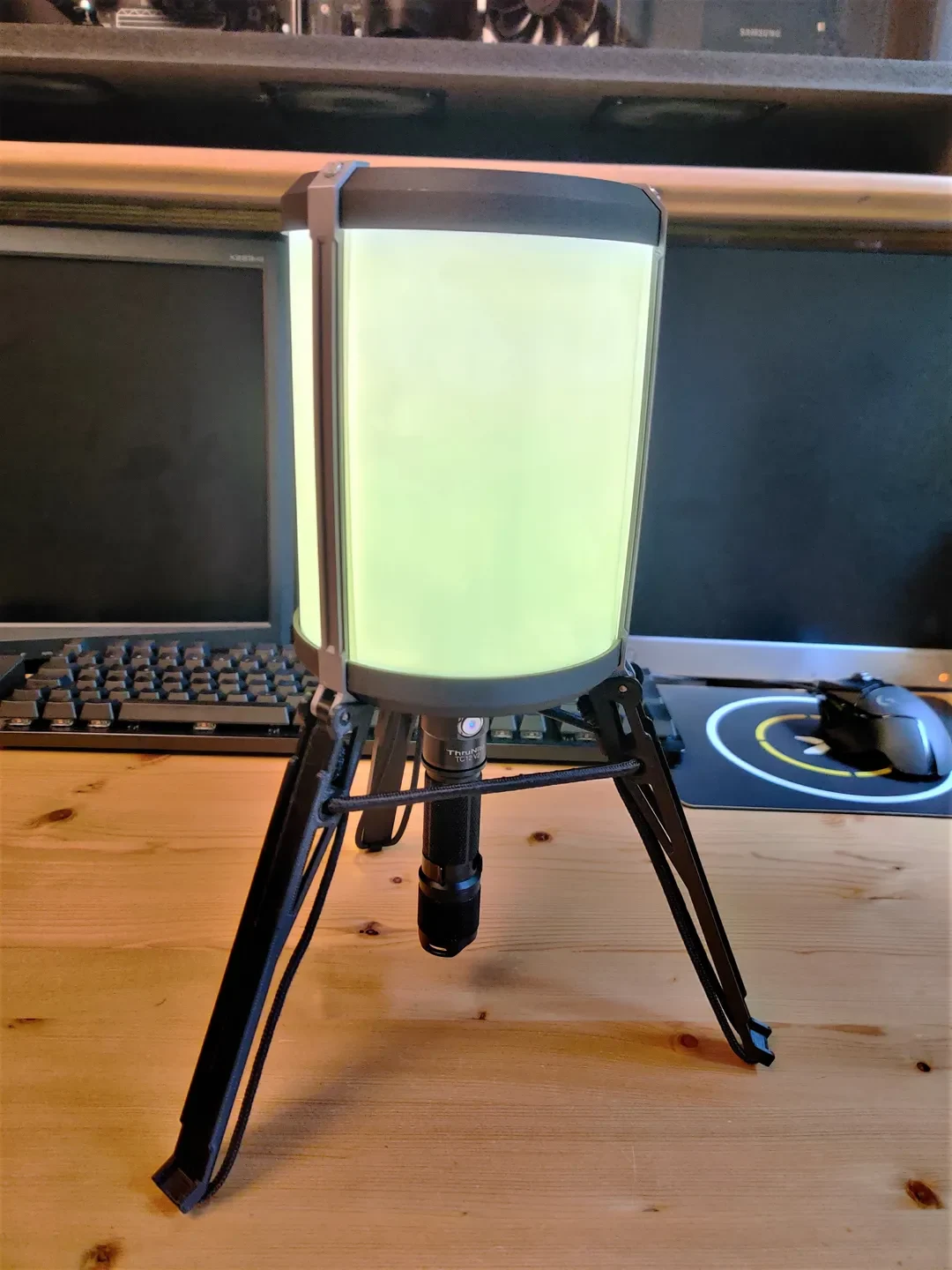

Целью этой конструкции является освещение для походных столиков, которое ярче свечей, а также расположено выше свечи, чтобы обеспечить лучшее освещение. Я спроектировал светильник так, чтобы он имел три складные ножки, которые можно использовать, чтобы поставить его на стол или повесить на такие вещи, как ветки деревьев. Ножки складываются и объединяются с корпусом светильника, образуя компактную упаковку. Веревка со скользящим узлом используется для удержания ножек в нужном положении, а также ее можно использовать для подвешивания светильника, как фонаря. [V1] В версии V2 были добавлены подпружиненные ножки и менее раздражающая система струн, как показано на фотографиях выше.

Версия 1 также доступна на моей странице Thingiverse под номером Thing 4217164 https://www.thingiverse.com/thing:4217164.

Распечатать инструкции

В поддержке нуждаются только части стойки и ног. Их следует распечатать, положив на бок.

Сборка: Для этой распечатки необходимы: 8 печатных деталей, 6 болтов М3 с гайками, 3 шарнирных штифта диаметром 3 мм (или винты М3 как вариант), светоотражающая фольга или лента, какая-нибудь резина, шнур типа паракорда, пустой кувшин из-под молока или канистра с дистиллированной водой для стенок светильника.

Возьмите нижнюю и верхнюю крышку и заклейте их внутренние плоские поверхности светоотражающей фольгой или лентой. Он служит отражателем для распределения света фонарика.
С помощью клея прикрепите гайки М3 внутри отверстий в частях крышки (позже вы не сможете до них добраться).
Разрежьте полупрозрачный белый кувшин для молока или какую-нибудь канистру, чтобы сделать диффузор. «стакан» фонаря. Отрежьте от кувшина/канистры как можно больше больших кусков, а затем обрежьте их по размеру, чтобы они поместились в прорези верхней и нижней крышки. Используйте распорку, чтобы увидеть, насколько далеко друг от друга находятся крышки.
Когда пластиковые листы вставлены в крышки, у вас уже есть основная форма светильника, теперь прикрутите 3 отпечатка стоек, чтобы соединить обе крышки и скрепить светильник вместе.
С помощью сварочного стержня диаметром 3 мм или винтов М3 прикрепите ножку к каждой стойке. Убедитесь, что петли работают хорошо.

Почти готово!

Для V1: просто возьмите шнур, протяните его через отверстия на каждой ножке и сделайте петлю достаточно большого размера, чтобы ножки могли сложиться на 180 градусов сверху вниз.

Для V2: возьмите эластичный шнур (например, банджи-шнур) и сделайте тугую петлю через три средних отверстия трех ножек. Узел должен быть достаточно тугим, чтобы петля удерживала три ножки закрытыми в сложенном положении, но не слишком тугим, чтобы ножки можно было относительно легко сложить и открыть.

Сделанный.
