Корпус Шелли (1-/1PM-/PM-Mini)

Отказ от ответственности: имейте в виду, что во многих юрисдикциях установка сетевого напряжения должна выполняться только квалифицированными или даже сертифицированными специалистами! Данное описание модели, а также прилагаемые изображения предназначены только для демонстрационных целей. Инструкции по установке и схемы подключения можно найти в официальной документации Shelly.

Дополнительно необходимое оборудование

Товар

Количество

ВАГО 221-413 (3-проводной)

2

Винты с головкой под торцевой ключ M3×12 мм (DIN 912)

2

Дополнительно: застежки-молнии*

2

Кабель, вилка и розетка

* Я настоятельно ��екомендую реализовать какое-то средство снятия напряжения. Используйте либо стяжки, либо прилагаемое кольцо для снятия натяжения. Последний можно закрепить на кабеле с помощью суперклея.

Совместимые устройства

В следующей таблице представлены устройства, указанные как производители. Это не исчерпывающий список; другие устройства могут быть совместимы.

Устройство третьего поколения

Протестировано

Шелли ПМ Мини Gen3

ФХ

Шелли 1 Мини Gen3

Брубба

Шелли 1PM Мини Gen3

Пенаграри, диджей

Устройство 4-го поколения

Протестировано

Шелли ЭМ Мини Gen4

6d6178

Шелли 1PM Мини Gen4

Спенсер

Особенности

Этот корпус был разработан для решения распространенных проблем, которые я обнаружил в существующих конструкциях, таких как ненужный объем и чрезмерные требования к оборудованию. Конструк��ия включает в себя несколько ключевых особенностей, направленных на оптимизацию функциональности и простоту сборки. Ниже приведен обзор основных элементов конструкции, включая застежку на основе зажима, позволяющую свести к минимуму потребность в металлических крепежах, зажим для настенного монтажа для простой установки, а также условия для доступа к светодиодам и кнопкам — и все это при обеспечении возможности печати с особым вниманием к выступам и перемычкам.

Заключительные особенност��

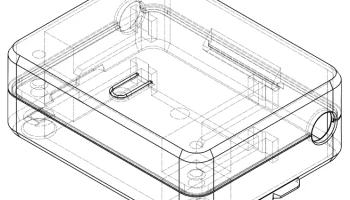

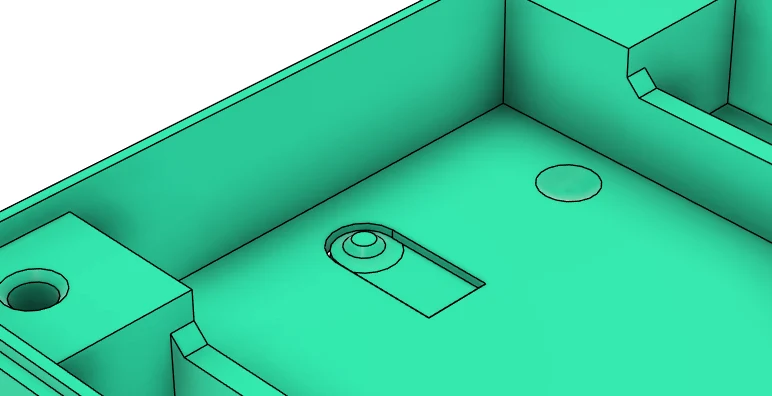

По сравнению с аналогичными моделями механизм закрывания данной конструкции сведен к абсолютно необходимому минимуму. Верхняя половина крепится всего двумя винтами и защелкой на противоположной стороне. В то время как в других конструкциях могут использоваться вставки для термофиксации, которые действительно впечатляюще смотрятся на деталях, напечатанных на 3D-принтере, в этой модели выбраны отверстия диаметром 2,7 мм. Этот размер обеспечивает достаточный захват для винта M3, что позволяет осуществлять прямую установку без какой-либо предварительной обработки.

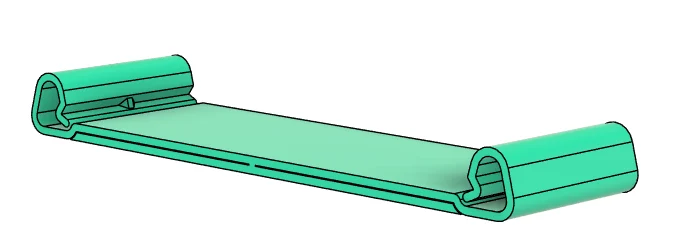

Настенный монтажный зажим

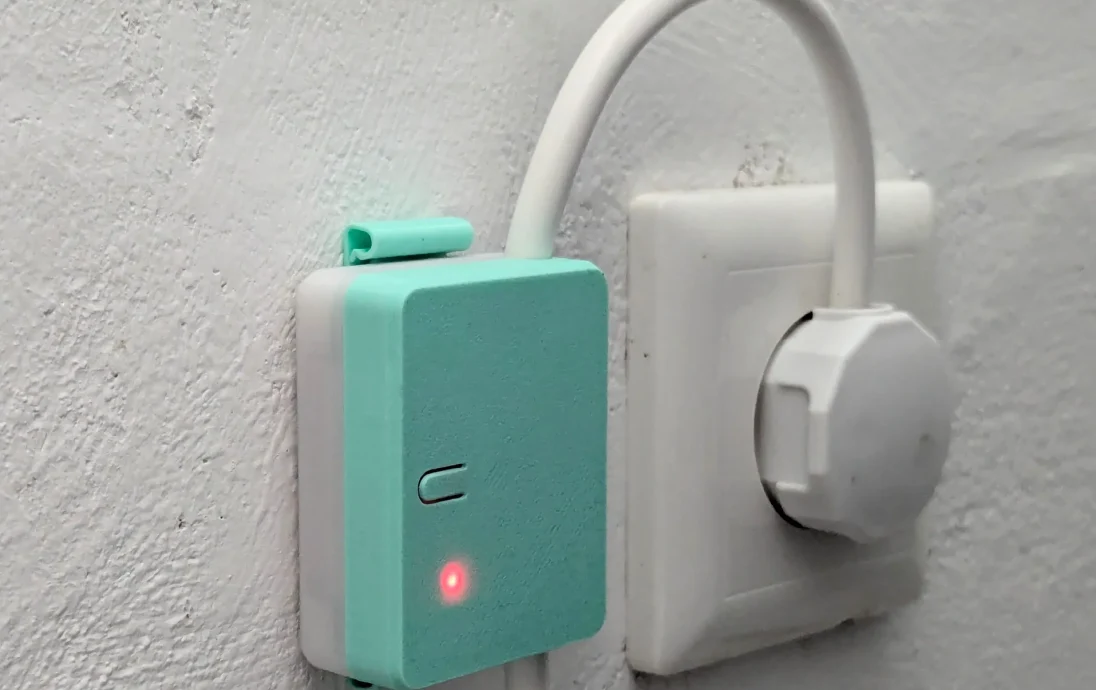

В ходе тестирования я быстро осознал необходимость простого, но эффективного приспособления — зажима, который надежно удерживает коробку на месте в конечном пункте назначения, не усложняя процесс установки. Зажим можно легко прикрепить к стене с помощью ленты и захватить его за индексирующие элементы в нижней ча��ти корпуса.

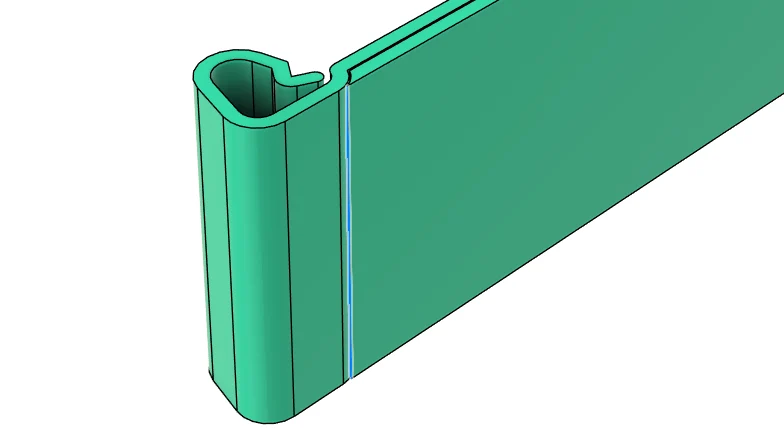

Чтобы решить проблемы печати тонкостенных податливых конструкций, таких как пружины на зажиме, конструкция была оптимизирована для режима вазы. Это позволяет печатать весь зажим как непрерывный путь экструзии, уменьшая необходимость ручной регулировки положения шва. Модель рассчитана на использование с соплом 0,4 мм и соответствующей шириной линии.

Возможность печати

В конструкции этой модели приоритет отдается простоте печати: все выступы расположены под углом 50 градусов и более, что обычно считается безопасным выступом в PrusaSlicer. Для любых областей со свесом в 0 градусов они специально разработаны таким образом, чтобы их можно было легко перекрывать, обеспечивая плавный процесс печати без необходимости использования дополнительных опор.

Компактный дизайн

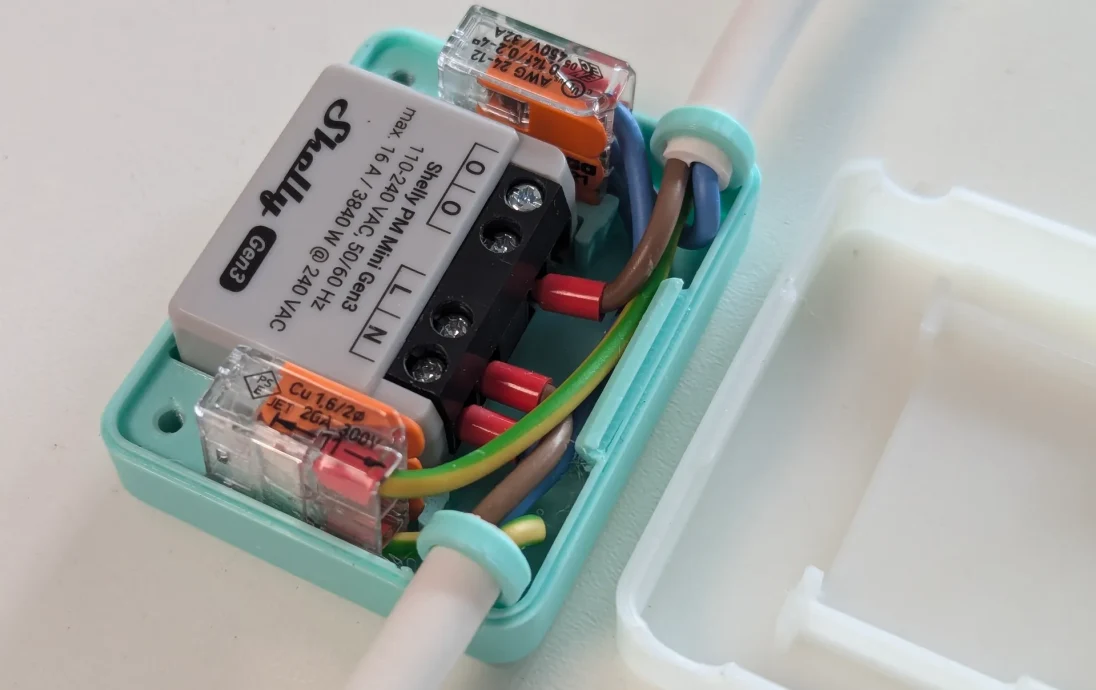

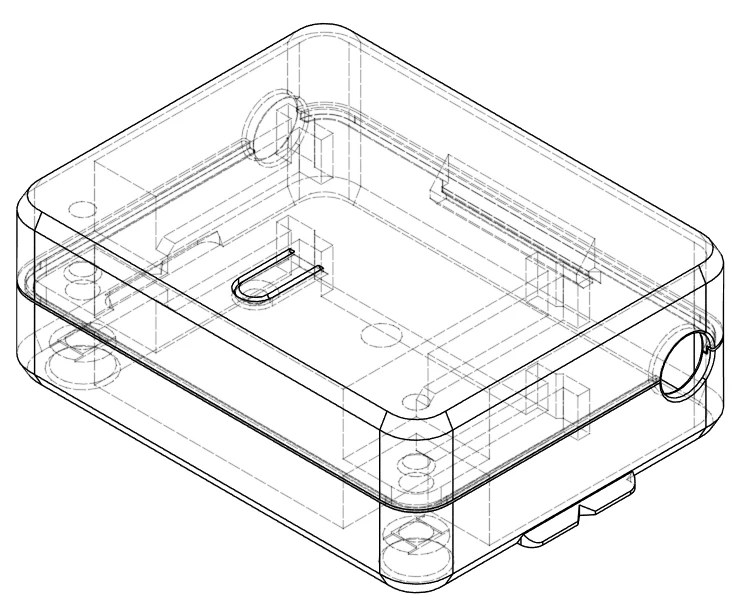

Путем нескольких итераций дизайна я уменьшил внешние размеры этого корпуса до оптимальных размеров. Ширина определяется пространством, необходимым для двух зажимов WAGO и Shelly PM Mini, а также необходимых стенок между ними. Высота и глубина также были тщательно сведены к минимуму, обеспечивая при этом надежную посадку всех компонентов.

Работоспособность

Для обеспечения полной работоспособности конструкция включает тонкую секцию, обеспечивающую видимость светодиодов, и соответствующий сегмент, обеспечивающий легкий доступ к кнопке внизу.

Распечатать инструкции

Совместимый механизм на основании лучше всего будет работать при печати из PETG, но также подойдут ABS или ASA. Я не советую использовать PLA из-за потенциального нагрева, выделяемого PM Mini. PLA может размягчиться, что нежелательно для корпуса, находящегося под с��тевым напряжением.

Эта модель оптимизирована для
