Это напечатанная на 3D-принтере версия сифона-качалки — простой способ откачивать жидкости без необходимости предварительно заправлять трубку. Просто встряхните погруженный в воду сифон, и жидкость начнет течь через трубку. Это работает до тех пор, пока источник жидкости находится выше пункта назначения!

Я сделал это, потому что мне нужен был способ откачивать дизельное топливо из топливного бака. Это не сработает в ��онтейнере с небольшим количеством жидкости, ему нужно пространство для перемещения вверх и вниз во время фазы заливки.

ВНИМАНИЕ: при перекачке топлива (дизеля, бензина) необходимо использовать соответствующую нерастворяющуюся нить! Я использовал чистый нейлон, однако подойдет и PETG.

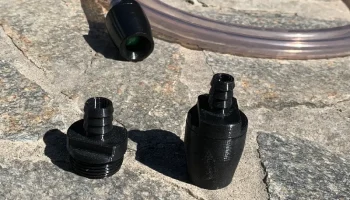

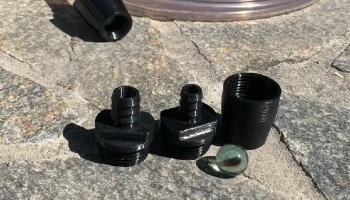

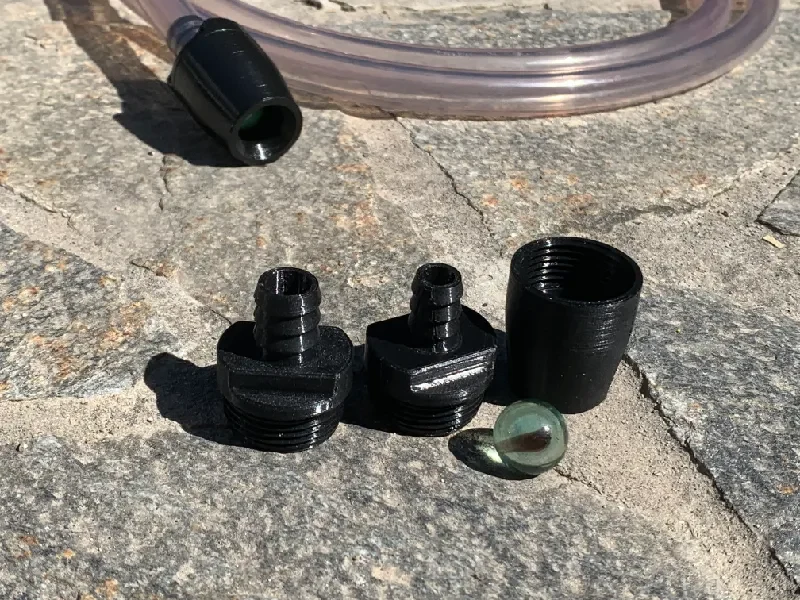

Необходимые детали:

нижняя_часть (в файлах печати)
Трубка 1_2 дюйма_10 мм ИЛИ трубка 1_2 дюйма_12 мм — напечатанный на 3D-принтере переходник со стандартной резьбой NPT на трубку диаметром 10 или 12 мм — вы также можете использовать стандартный переходник, он должен подходить к стандартной резьбе NPT.

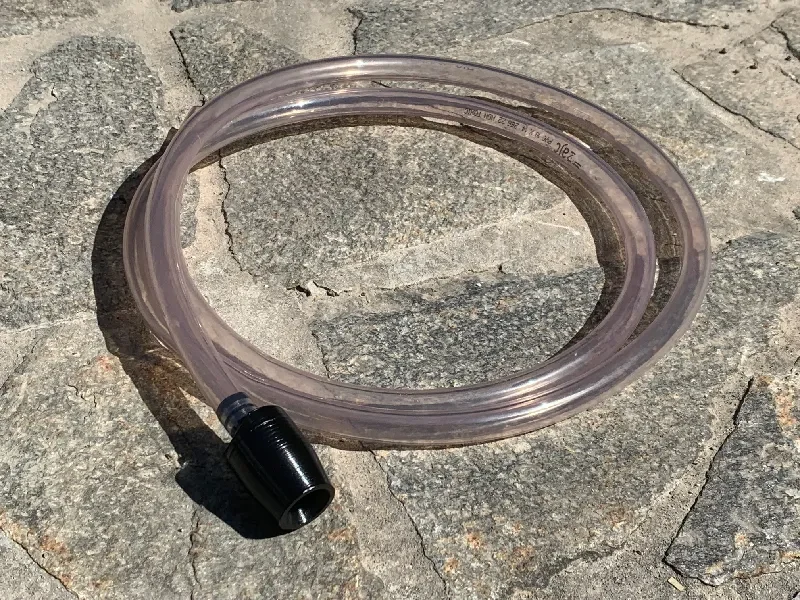

Трубка с внутренним диаметром 10 или 12 мм желаемой длины (или трубка соответствующего диаметра, если вы используете стандартный переходник для трубки). Если вы собираетесь использовать его для перекачки топлива, убедитесь, что материал трубки не растворяется в топливе — я использовал ПВХ!
мрамор (или любой другой подобный тяжелый шарик) диаметром 16 мм (не обязательно ровно 16 мм, чем ближе, тем лучше)

Инструкции по печати:

если вам нужна помощь, см. прикрепленный файл settings.3mf.
все детали были напечатаны с высотой слоя 0,15 мм.
нижняя часть не нуждается в опорах. Используйте совмещенный шов. Для нейлон�� я использовал поля (и корпус). Резьбовая часть нуждается в соответствующем охлаждении. При использовании нейлона все детали необходимо масштабировать во всех направлениях — для меня лучше всего подошёл масштабный коэффициент 101,2%.
после печати я рекомендую использовать наждачную бумагу, чтобы удалить шов на уплотнительной поверхности мрамора, это уменьшает утечку
адаптеру шланга необходимы опоры на рабочей пластине

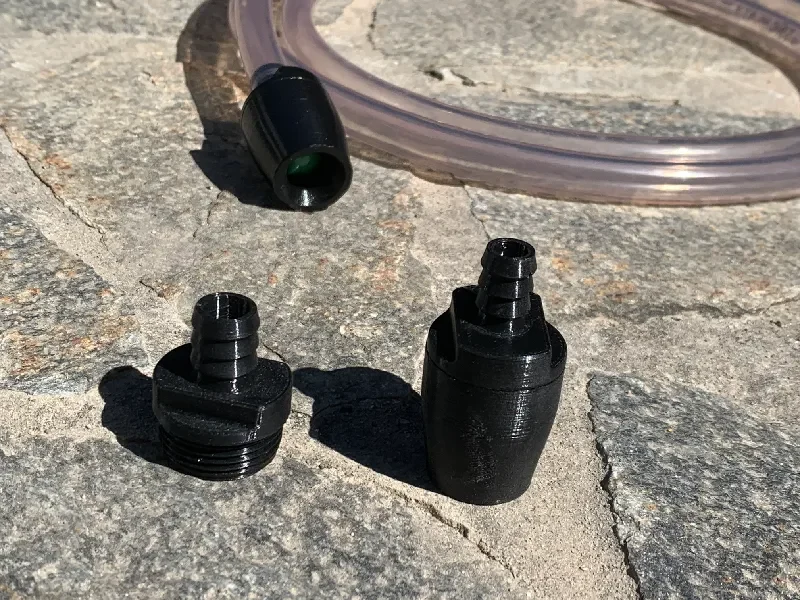

Сборка:

вставьте мрамор в нижнюю часть
прикрутите переходник трубки к нижней части
прикрепите трубку

Инструкция по перекачиванию жидкости из контейнера А в Б:

поместите контейнер A выше, чем B
вставьте свободный конец трубки в емкость Б.
вставьте конец трубки с покачивающим сифоном в емкость А
быстро перемещайте покачивающийся сифон вверх и вниз в жидкости. Продолжайте делать это до тех пор, пока вся трубка не заполнится жидкостью и она не начнет свободно течь.
убедитесь, что сипон остается погруженным в жидкость до тех пор, пока контейнер А не будет опорожнен. Как только он втянет воздух, он перестанет сифонировать.
немного покачайте сифон, чтобы вся жидкость из трубки вытекла. Если вы перекачиваете топливо, чтобы предотвратить утечку, протирайте трубку тряпкой, пока вытаскиваете сифон из контейнера.
