Параметрический генератор пружин для 3D-печати (файл Fusi..

Это параметрический файл Fusion 360, который позволяет создавать различные типы пружин для 3D-печати путем простой настройки набора параметров.

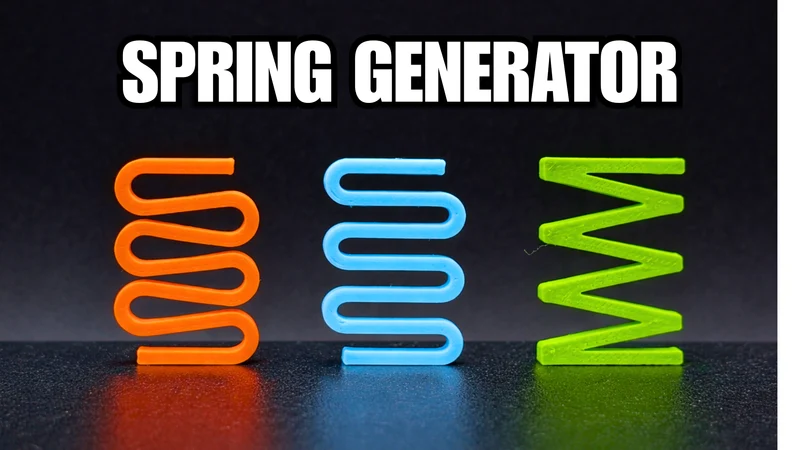

Файл включает в себя три различных дизайна пружин:

Синяя пружина → Классическая волновая пружина (округлая форма, хорошая прочность)

Зеленая пружина → Зигзагообразная пружина (больший ход, но большая концентрация напряжений)

Оранжевая пружина → Регулируемая волновая пружина (полностью параметрическая, лучший общий контроль)

⚙ КАК ЭТО РАБОТАЕТ

Откройте файл в Fusion 360 и перейдите по адресу:

Изменить → Изменить параметры.

Вы найдете несколько параметров для управления пружиной:

Длина

Ширина

Высота

Толщ��на сечения

Количество волн (всегда должно быть четным числом)

M3_recorrido → Путешествие (влияет только на оранжевую пружину)

ВАЖНЫЕ ПРИМЕЧАНИЯ

Изначально файл на испанском языке, но параметры легко понять и изменить.

Если оранжевая пружина не генерируется, это означает, что комбинация параметров физически недействительна.

В этом случае:

Попробуйте увеличить путешествие

Или сопоставьте стоимость поездки к голубой весне.

Это всегда будет генерировать действительный результат.

ПОЧЕМУ ЭТО ПОЛЕЗНО

Не все пружины ведут себя одинаково при 3D-печати.

Этот файл позволяет:

Отрегулируйте именно тот ход, который вам нужен

Избегайте перенапряжения пружины

Проектируйте более прочные и надежные механизмы.

Быстро создавать прототипы функциональных частей

ПОЛНОЕ ОБЪЯСНЕНИЕ (ЮТУБ)

В этом видео я объясняю:

Какая пружина лучше всего подходит для 3D-печати

Почему некоторые проекты терпят неудачу

Как правильно спроектировать пружины

ОБРАТНАЯ СВЯЗЬ/УЛУЧШЕНИЯ

Если вы обнаружите какие-либо проблемы или у вас есть предложения, не стесняйтесь обращаться ко мне:

knin3d@gmail.com

Я проверю его и при необходимости обновлю файл.
