Параметрический штабелируемый сборочный лоток (OpenSCAD /..

Справочная информация

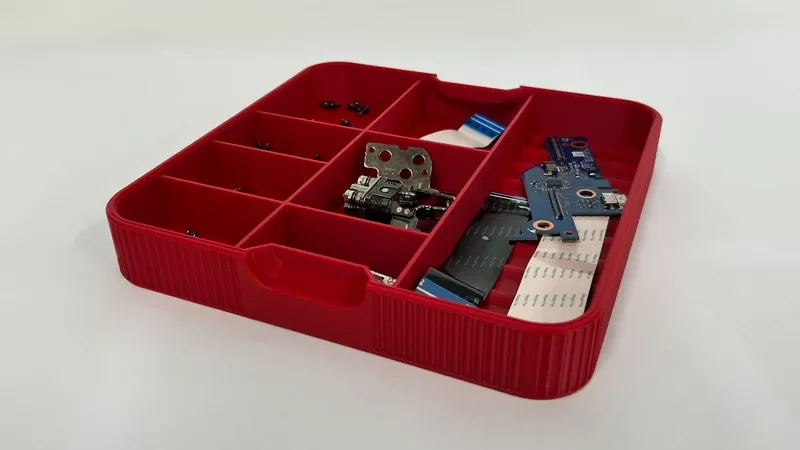

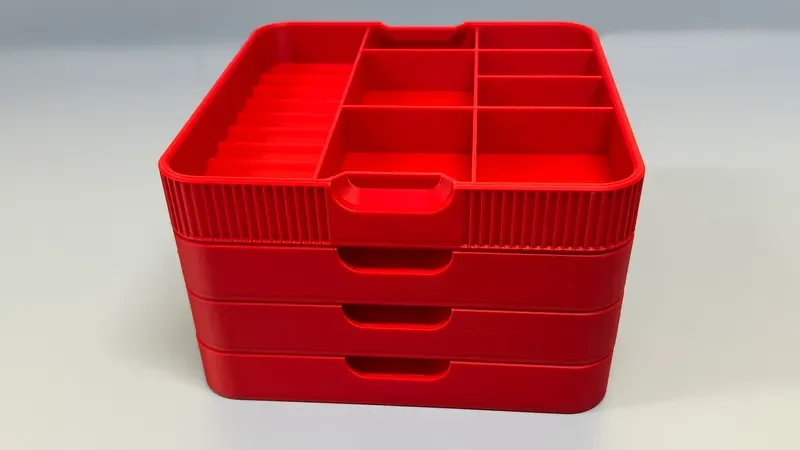

Полностью настраиваемая параметрическая версия OpenSCAD популярного лотка для сборки SEELE DESIGN. Легко регулируйте размеры ячеек, количество отсеков и высоту стен, чтобы создать идеальный штабелируемый органайзер для деталей или сортировочный лоток для вашей мастерской или ремонтного помещения. Эта модель также имеет волнистое дно для облегчения извлечения деталей и ребристую версию для дополнительного захвата. Легко печатать, не требуя поддержек!

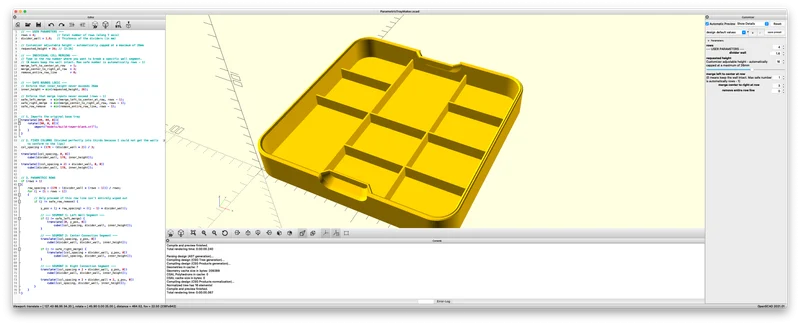

Как использовать файл .scad

Лично мне удалось запустить файл и создать новые лотки для сборок с помощью OpenSCAD. После установки OpenSCAD все, что вам нужно сделать, это распаковать ZIP-файл, открыть файл ParametricTrayMaker.scad из только что распакованной папки и внести необходимые изменения, чтобы создать собственный лоток для сборки.

Что включено

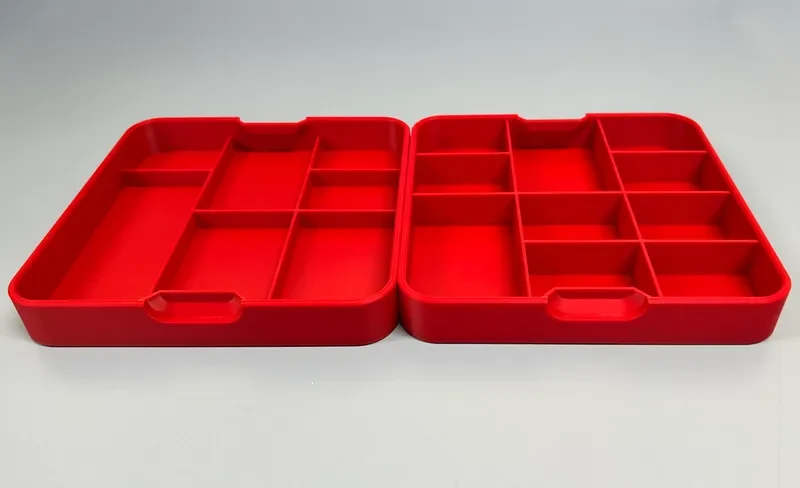

В дополнение к файлу Parametric Build Tray я также включил несколько примеров лотков для сборки, чтобы вы могли начать. Не стесняйтесь использовать их по своему усмотрению.

Распечатать инструкции

Рекомендуемый материал: PLA.

Рекомендуемое заполнение: 15 %

Рекомендуемый рисунок поверхности: монотонная линия.

Пл��ты: Нет

Поддерживает: Нет

Используемый наполнитель: PLA от Landu Innovations Technology (обычный материал, который продает Hobby Lobby).

Если вам нравится параметрическая модель, пожалуйста, рассмотрите возможность загрузки своей модели. Мне интересно посмотреть, как это в конечном итоге будет использоваться.

Обновление от 28 мая 2026 г. (файл лотка экспериментальной параметрической сборки)

Я добавил экспериментальную версию основного лотка для параметрической сборки. В этом новом файле представлено несколько функций, повышающих качество жизни, включая текст на лицевой стороне и возможность освободить один столбец, ребристую версию для дополнительного захвата и волны в нижней части модели, чтобы удерживать мелкие детали, такие как винты, на месте.

Имейте в виду, что это экспериментальная версия основного файла OpenSCAD; он считается нестабильным и может привести к сбою, но имел значительную гибкость при использовании версий OpenSCAD для разработчиков. Не стесняйтесь использовать и тестировать эти файлы по своему усмотрению, но если вы в конечном итоге доработаете или улучшите эту экспериментальную версию, я любезно прошу вас поделиться своей работой в виде ремикса, чтобы более широкое сообщество могло оценить ваши потрясающие улучшения.

Обновление от 30 мая 2026 г. (новая сборка версии 3)

Всем привет. Я работаю над новой версией Parametric Build Tray. Я потратил большую часть пятницы и сегодняшнего дня, работая над ней, и считаю, что эта версия достаточно безопасна, чтобы ее можно было выпустить в качестве версии 3. Я реализовал функции, которые были представлены в экспериментальной сборке, но, вероятно, добавлю новые экспериментальные сборки в будущем, когда обдумываю новые функции, которые я хотел бы видеть, а также прислушиваюсь к мнению сообщества. Помимо официального добавления функций из экспериментальной сборки, я также исправил некоторые ошибки. Все изменения можно найти ниже.

Новые возможности

Наряду с реализацией волн сортировки пользователи теперь могут выбирать, в каком столбце будут появляться эти волны.

Наряду с возможностью добавления пользователями собственного текста пользователи могут стилизовать этот текст так, чтобы он либо выступал за пределы модельного лотка, либо опускался назад. Вы также можете выбрать один из нескольких различных вариантов/стилей шрифта.

Исправления ошибок/изменения кода

Исправлена проблема в разделе 4.5, из-за которой края волн обрезались на стенках модели.

Исправлена проблема в разделе 1, из-за которой ребристый лоток отображался ниже, чем гладкий лоток.

Исправлена проблема в Разделе 6, из-за которой стыки стен не исчезали, если пользователь хотел пустой поднос.

Дублирующиеся блоки перевода и поворота заменены одним блоком, который использует встроенную троичную логику (?:) для динамического выбора правильного файла и смещения по оси Z на основе переключателя настройщика.

Созданы переменные z_nudge и wall_height в верхней части скрипта, чтобы заменить повторяющиеся вычисления -0,005 и Internal_height + 0,005, которые были разбросаны по всему коду для обеспечения многообразного рендеринга.

Переписали вложенные операторы if, используемые для рендеринга текстовых меток на лицевой стороне, в более чистую одноуровневую цепочку if/else if/else.

Заменены пять отдельных блоков if и избыточные команды перевода()/куба() в разделе 6 на один массив, содержащий правила для
