ESP32 Case DevKit V1 (Elegoo) - Корпус с защелкой - Идеал..

Компактный и точно подогнанный корпус, разработанный специально для Elegoo ESP32 DevKit V1.

После тестирования нескольких доступных моделей, которые либо не подходили правильно, либо были слишком тесными, этот корпус был разработан с нуля и подвергнут повторным испытаниям в реальных условиях для достижения надежного и стабильного результата.

ESP32 можно легко вставить через отверстие USB-C и нажать на место. Крышка надежно защелкивается, при этом ее можно снять без приложения чрезмерных усилий.

Особенности:

Разработан для Elegoo ESP32 DevKit V1.

Точная и последовательная посадка

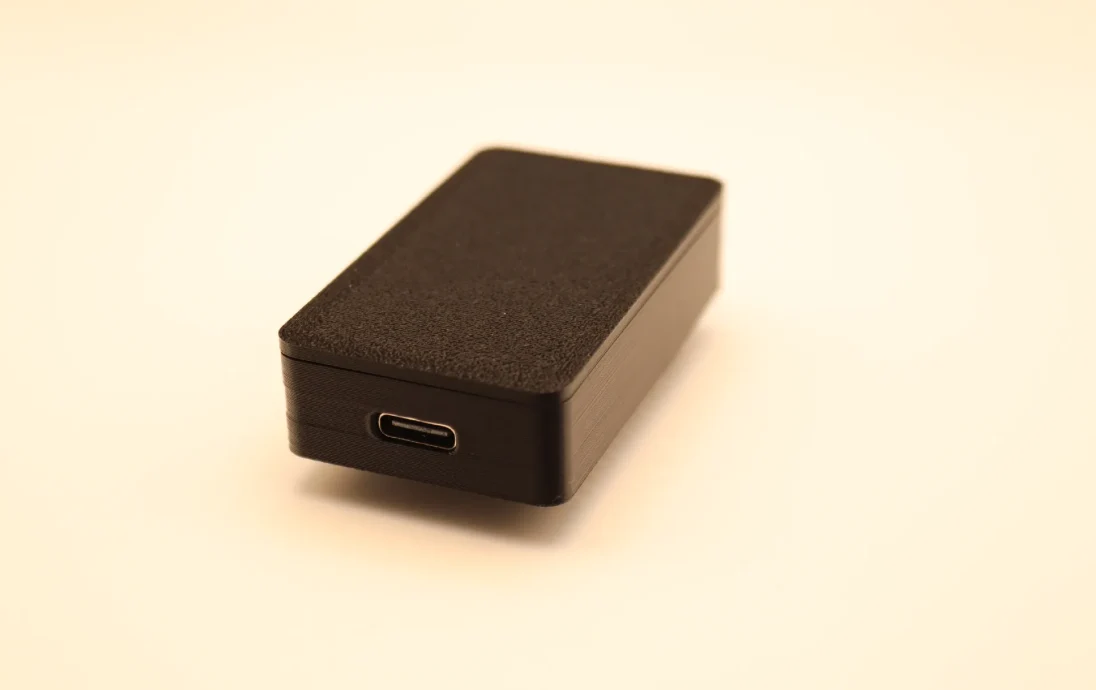

Оптимизированное отверстие USB-C для удобного подключения.

Сбалансированная крышка с защелкой (надежная, но съемная)

Никакого раскачивания, никакой чрезмерной герметичности

Чистая внутренняя геометрия

Минимальное использование материала

Никаких опор не требуется

Полностью ремикшируемый

Печать:

Высота слоя: 0,20 мм.

Сопло: 200°C

Кровать: 60°C

Стен: 3

Заполнение: 15%

Скорость печати: ~55 мм/с

Важно:

Распечатайте основу на кровати.

Распечатайте крышку внешней стороной вниз.

Никаких опор не требуется

Для обеспечения максимальной точности размеров рекомендуется использовать гладкую рабочую пластину из PEI.

Сборка:

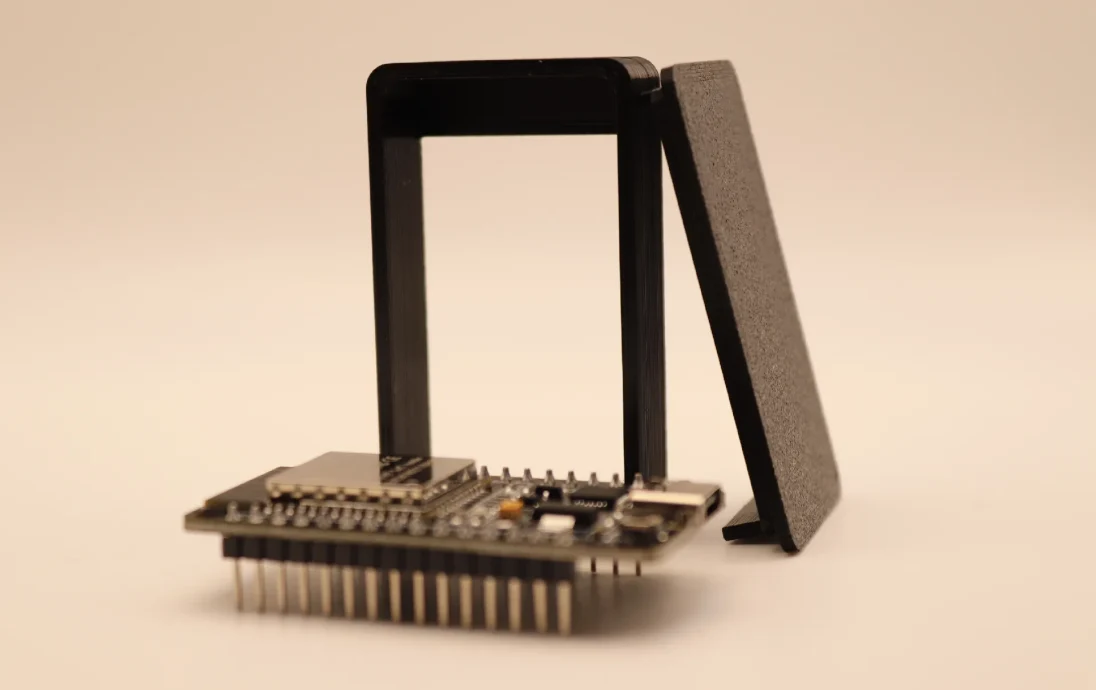

Вставьте ESP32 через отверстие USB-C.

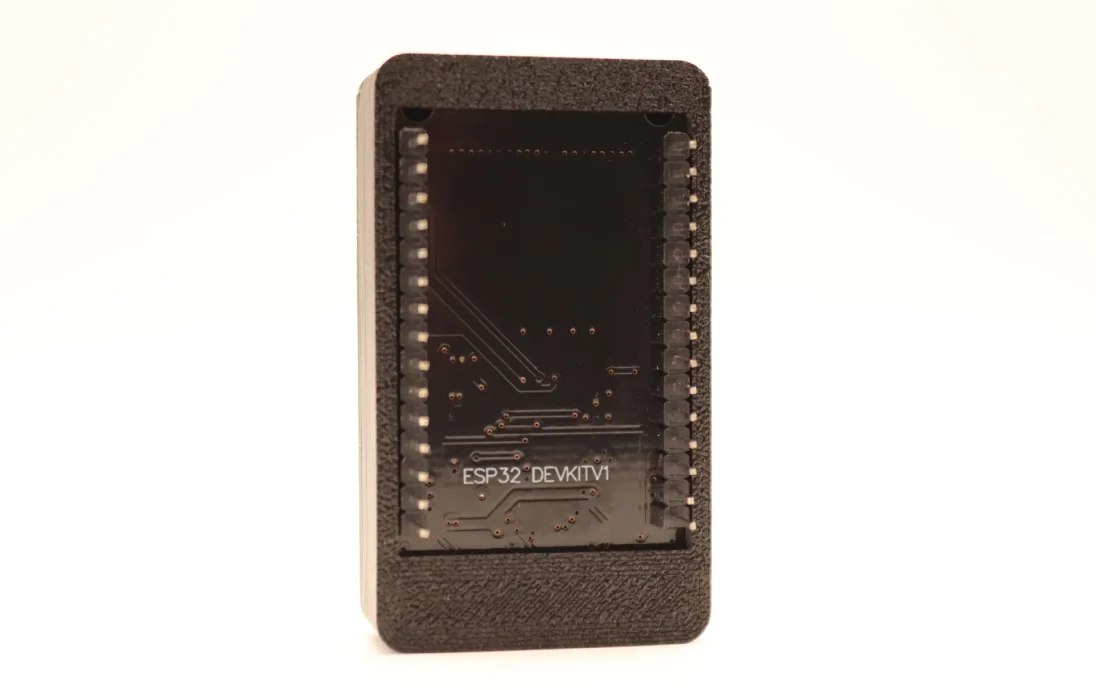

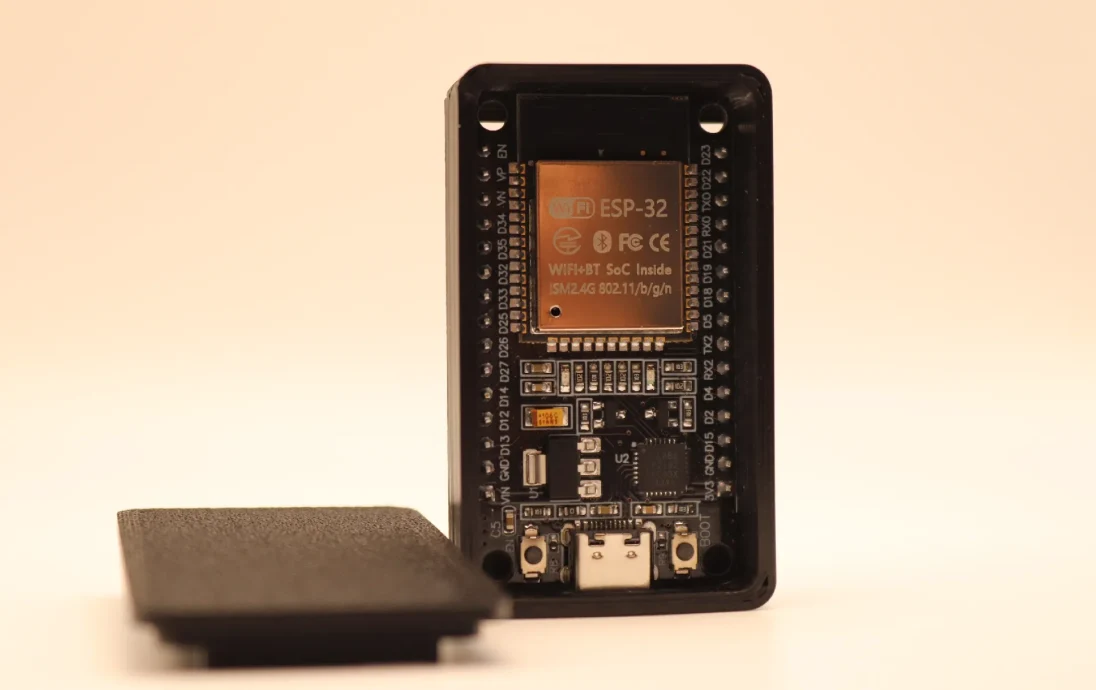

Вдавите плату в корпус

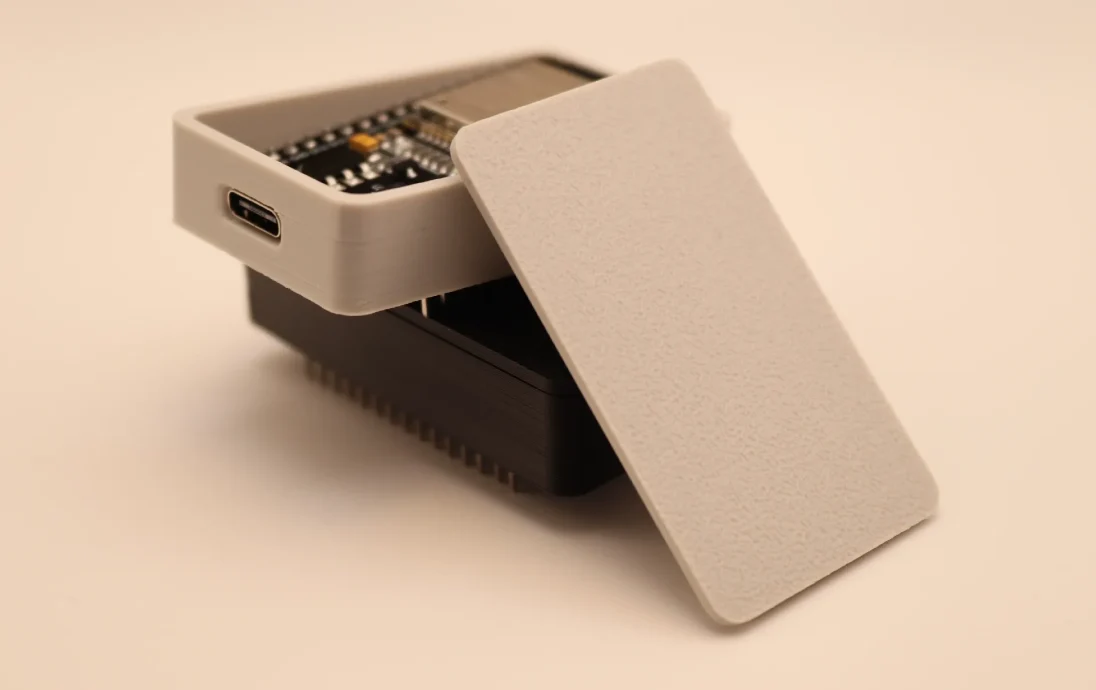

Установите крышку на место

Настройка (включая OpenSCAD):

Исходные файлы OpenSCAD включены.

Платы ESP32 могут незначительно отличаться в зависимости от производителя.
Модель полностью параметрическая и при необходимости может быть скорректирована.

Включен объединен��ый файл OpenSCAD для удобного экспорта и предварительного просмотра обеих частей.

Регулируемые параметры:

внутренний_x → ширина доски

inner_y → длина доски

inner_height → внутренний зазор

usb_w → Ширина USB

usb_h → Высота USB

usb_z → вертикальное положение

lid_clearance → герметичность крышки

Типичные регулировки находятся в диапазоне от ±0,1 до ±0,3 мм.

Версии:

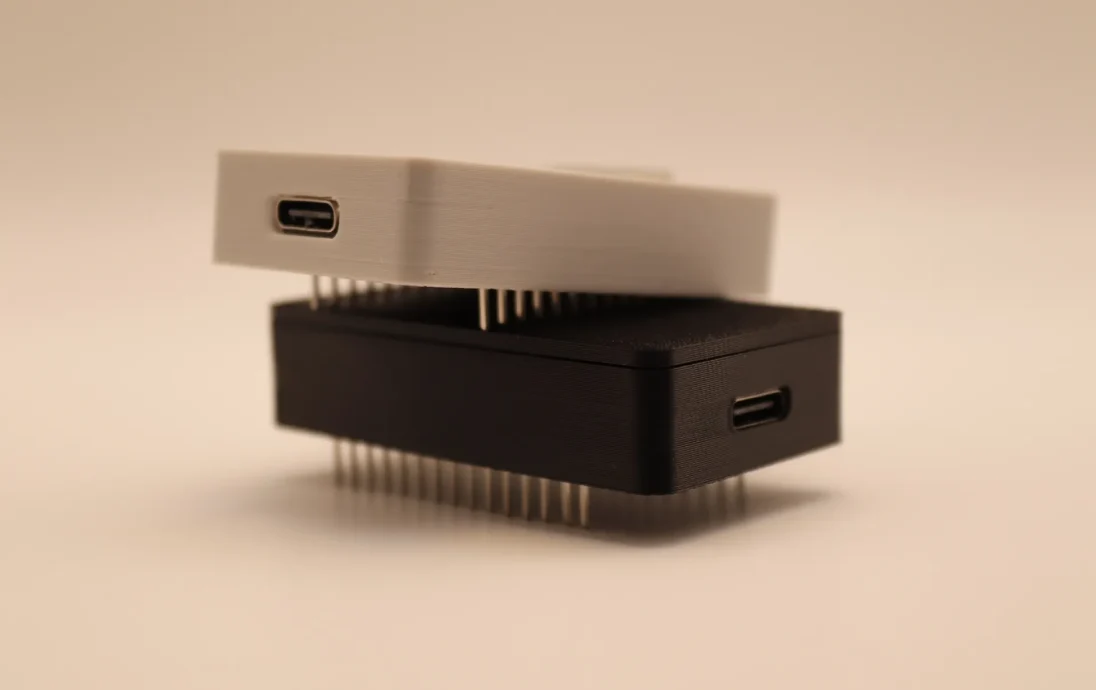

В комплект входят две версии корпуса:

Версия с разъемом для USB-разъема (более простая сборка)

Чистая версия без рельефа (более чистый вид)

Рельефная версия немного уменьшает трение при вставке ESP32, особенно в области USB-C.

Примечания:

Разработан и протестирован на реальном Elegoo ESP32 DevKit V1.

Посадка плотная, но функциональная

Калибровка принтера может повлиять на конечный результат
