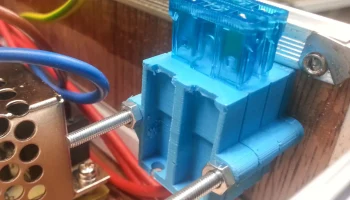

Штабелируемый держатель предохранителей........

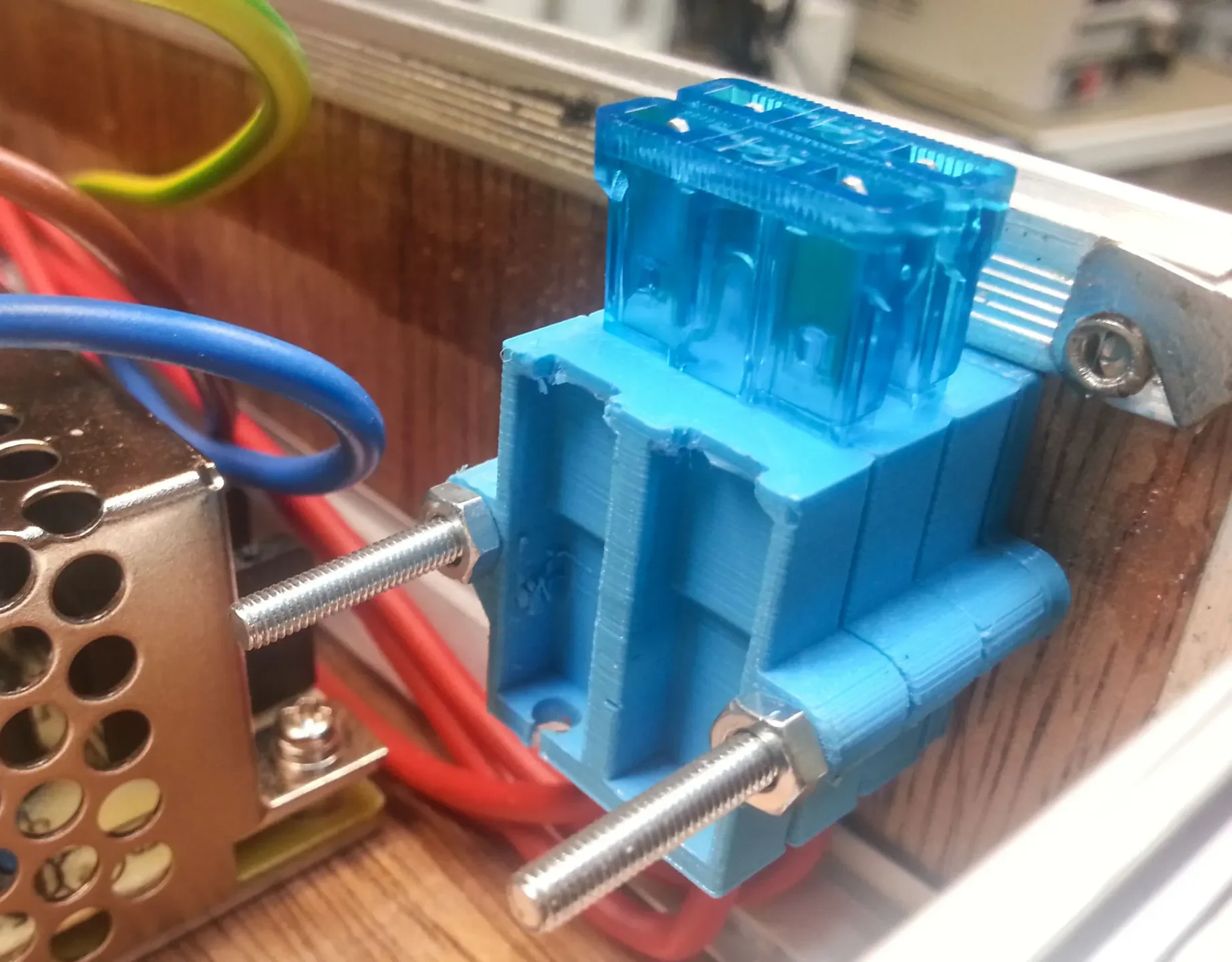

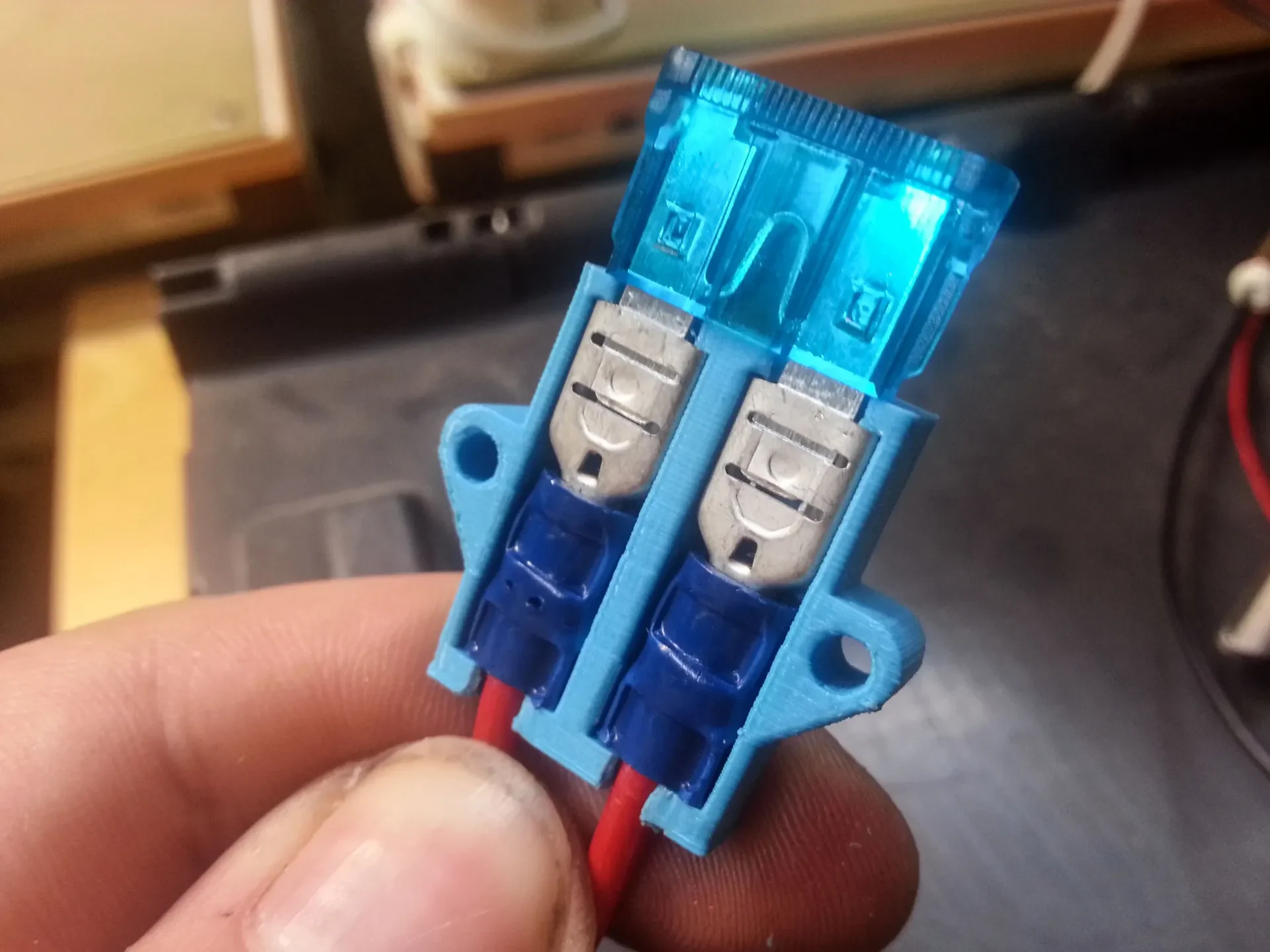

Штабелируемый держатель для автомобильных ножевых предохранителей, в котором используются только напечатанные на 3D-принтере детали, винты M3 и обычные плоские разъемы.

Когда я собирал сверхкомпактную зарядную станцию ​​USB для 16 телефонов, я подумал, что большинство держателей предохранителей слишком громоздки, поэтому вместо этого я сделал их.

Спецификация:

Вам нужно:
— 1 печатная «начальная часть»
— 1 печатная «конечная часть»
— 2 винта M3 подходящей длины.
— 2 шт. Гайки М3
— 2 лезвия диаметром 6,3 мм.
— 2 провода

И для каждого дополнительного предохранителя:
— 1 печатная «средняя часть»
— 2 лезвия диаметром 6,3 мм.
— 2 провода

Предупреждение:

Поскольку предохранители являются защитными устройствами, имейте в виду, что вы хотите напечатать их из электроизоляционного материала, который может выдерживать температуры, которые могут возникнуть в сценариях перегрузки по току, и не сгорит. Я рекомендую полимер с температурой стеклования 100°C или выше и рейтингом UL94 V0, например, нити Polymaker PC-FR или BASF Ultrafuse PC-ABS.

Первоначально опубликовано на YouMagine в 2016 году.

Нарисовано еще в 2015 году, когда я еще пользовался Sketchup...
