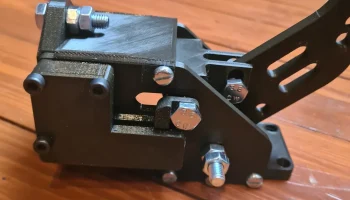

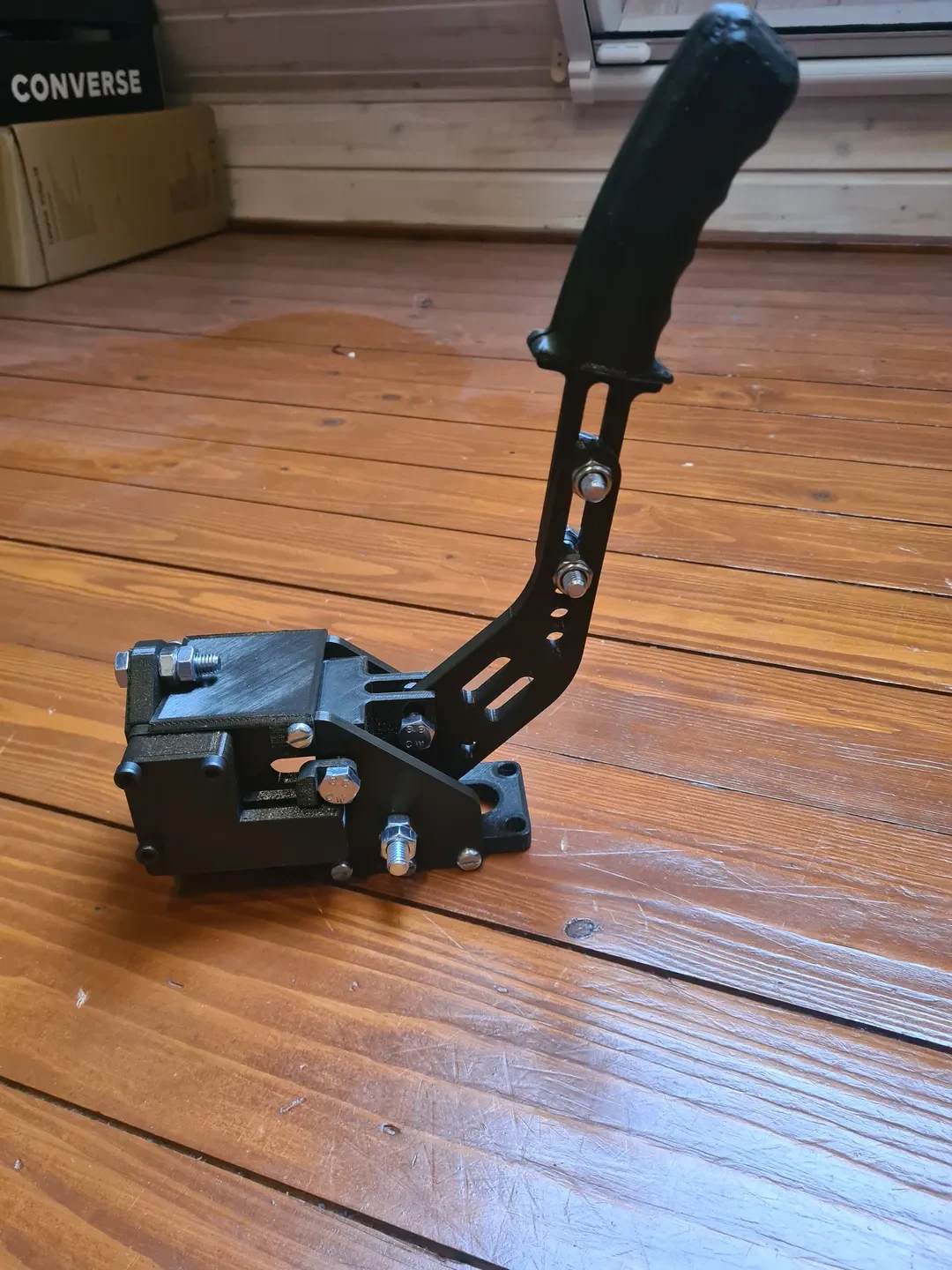

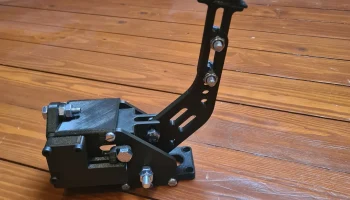

Ручной тормоз Sim Racing V1

Все необходимые файлы можно загрузить и готовы к печати. ​​Я внес изменения в способ печати деталей, и их не нужно менять, но вы все равно можете изменить их, если хотите использовать меньше нити.

Также при сборке используйте суперклей на некоторые болты, чтобы они не оторвались. Я работаю над конструкцией с гайками, чтобы избежать склеивания деталей. Также на верхнюю часть ручки необходимо приклеить ручки. Кроме того, настольное крепление рассчитано на пластину стола толщиной 20 мм, поэтому вам может потребоваться его регулировка.

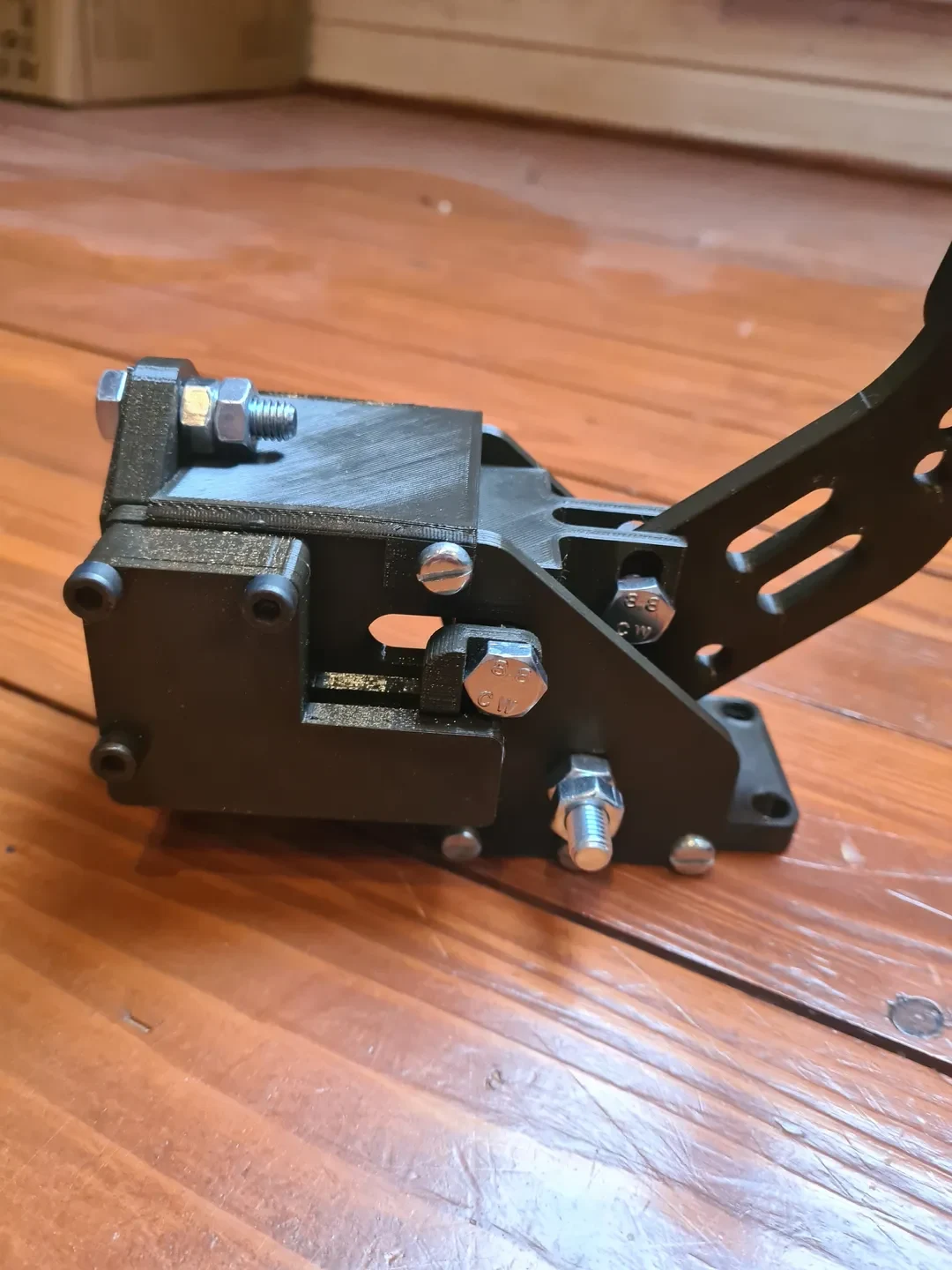

Детали напечатаны черным PETG, высота слоя уже установлена.

Необходимое оборудование указано здесь:

Электрические вещи:

-Ардуино Про Микро
-Сдвижной потенциометр (Д x Ш x В) 35 x 9,5 x 6,5 мм F2031N ход 20 мм
-Некоторые кабели
-Микро-кабель USB

Механическое оборудование:

-M5x10 мм x 10
-M5x30 мм x3
-M8x20 мм x 4
-M8x25 мм x 6
-M8x65мм x 3
-M8x60 мм x 1
-1,2x9x45 мм Пружина x1 Вы можете выбрать, какую пружину вы хотите использовать
-Контргайка M8 x6
-Гайка M8 x4

Небольшой совет: при сборке используйте изоленту на рукоятках, чтобы они чувствовались лучше.

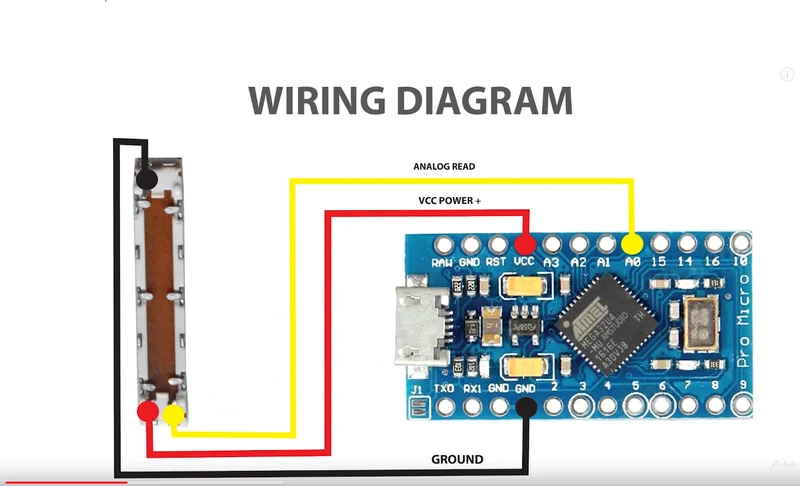

Я использовал это видео на YouTube в качестве руководства по его подключению и настройке кода:
