Привет создатели!

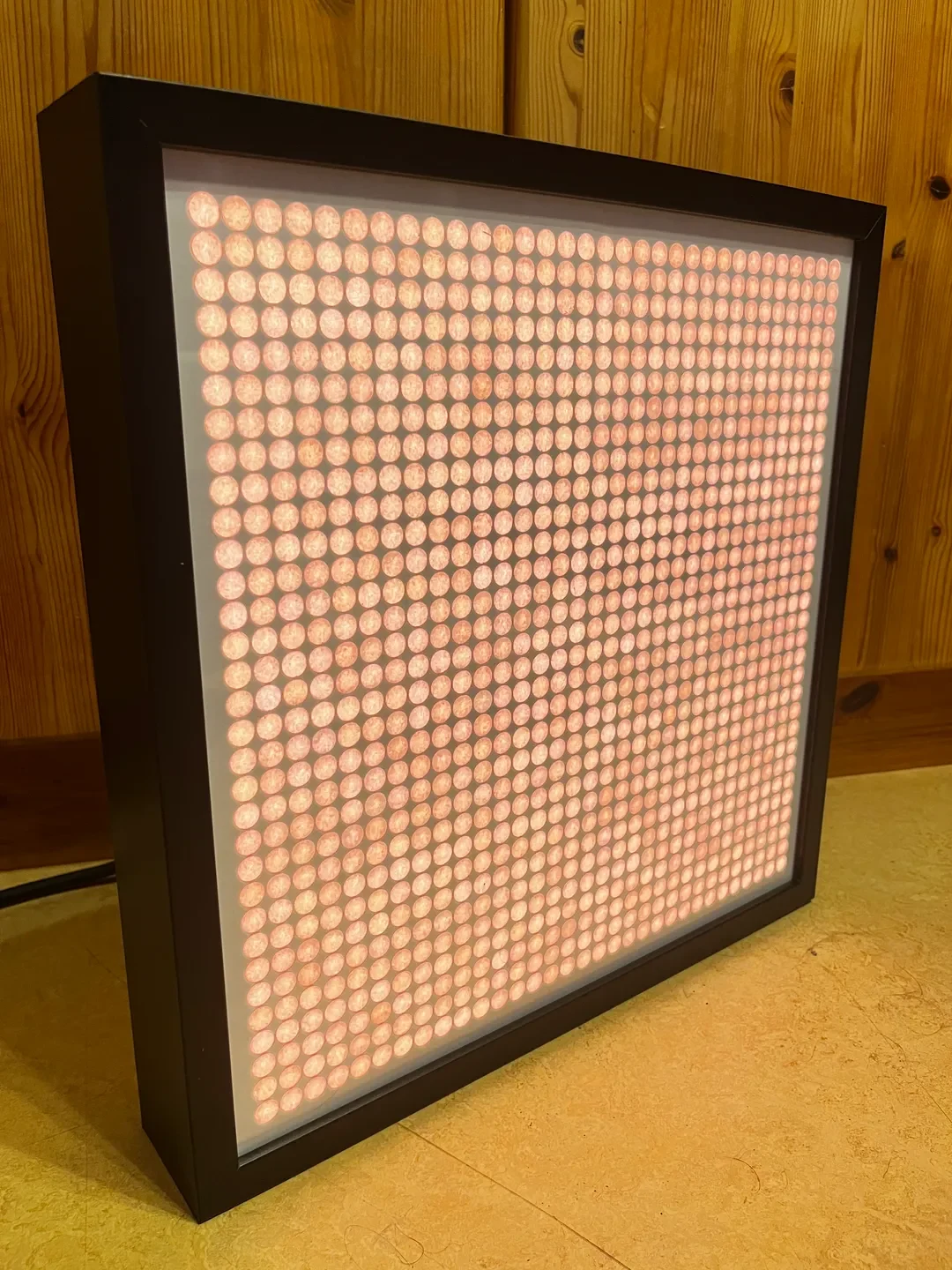

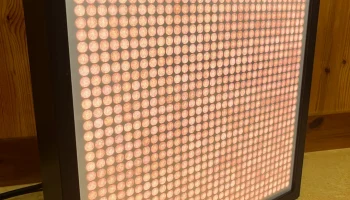

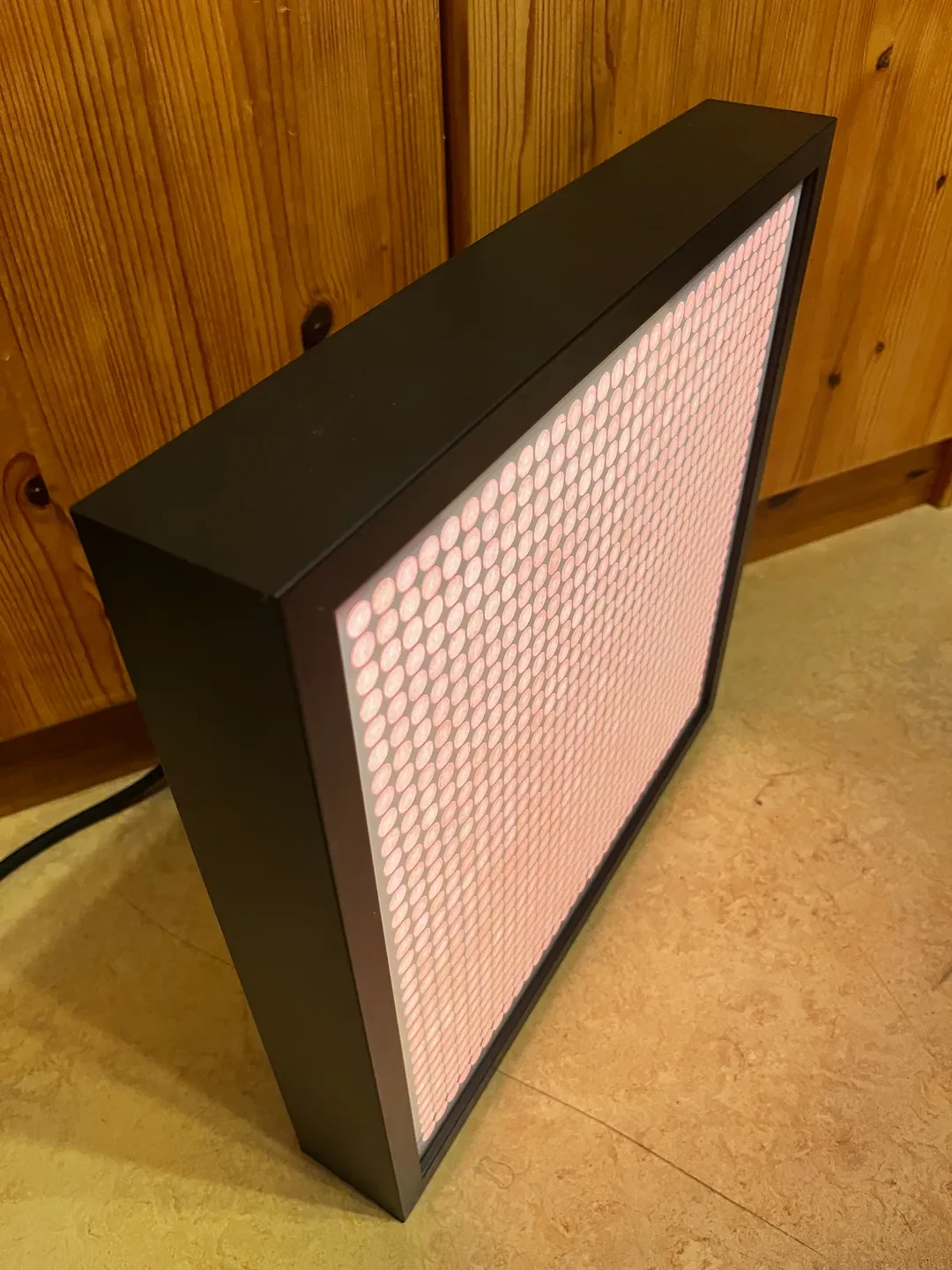

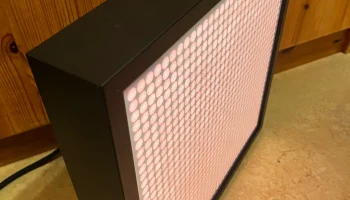

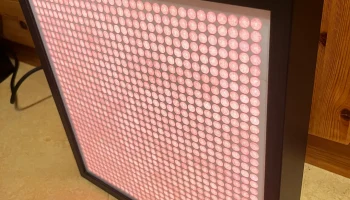

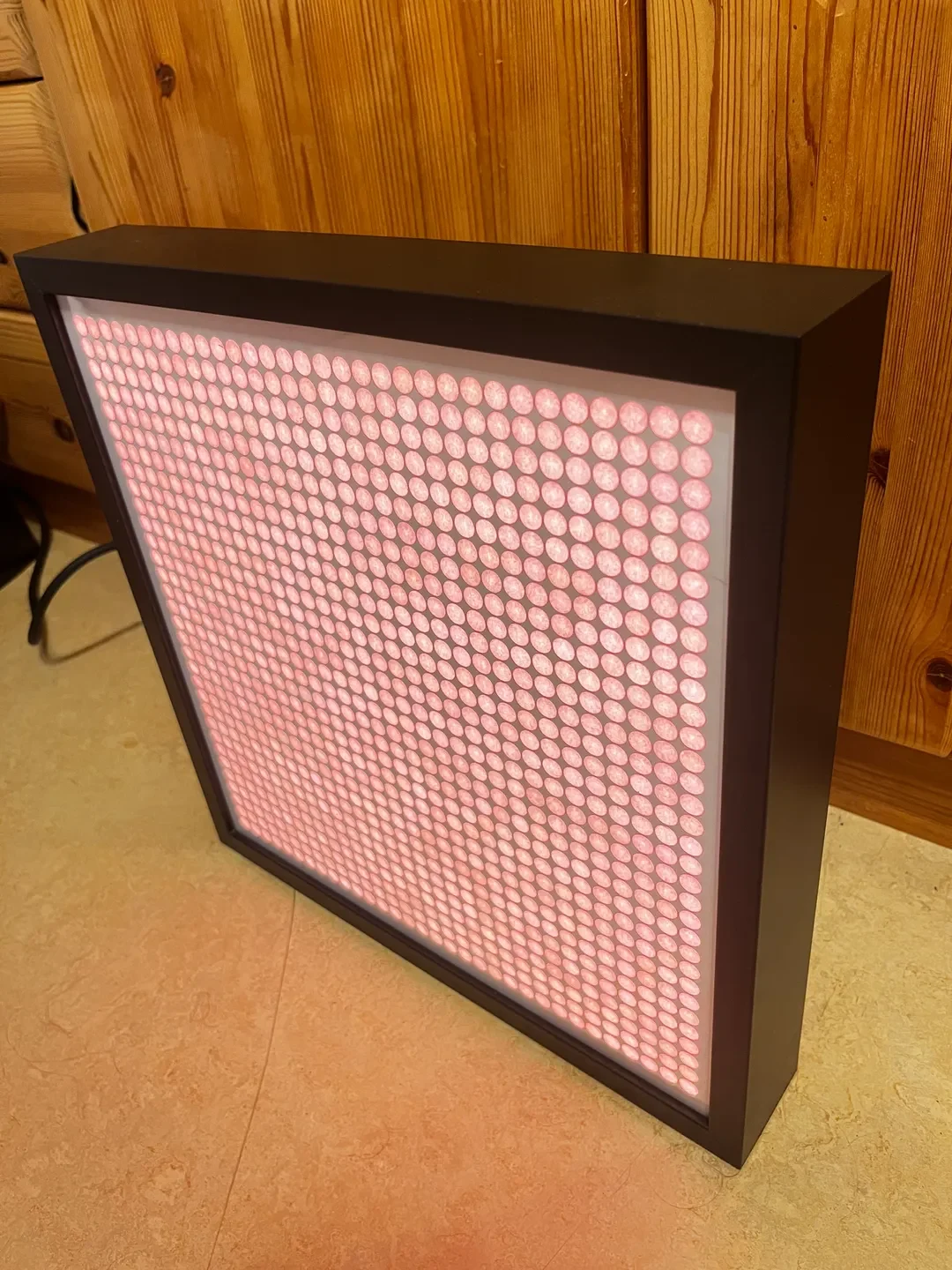

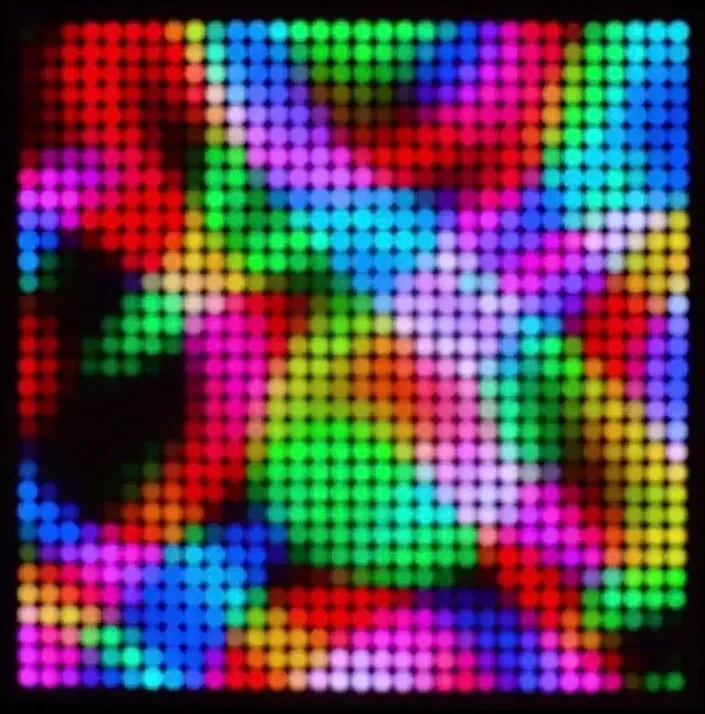

мне нужна была светодиодная матрица большего размера со светодиодами 32х32. Поэтому я искал красивую рамку для фотографий, которая бы подходила и по глубине. Я нашел хороший и дешевый вариант в ИКЕА.

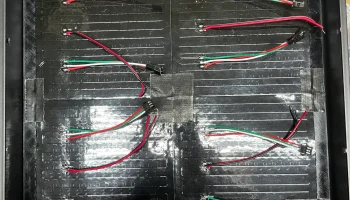

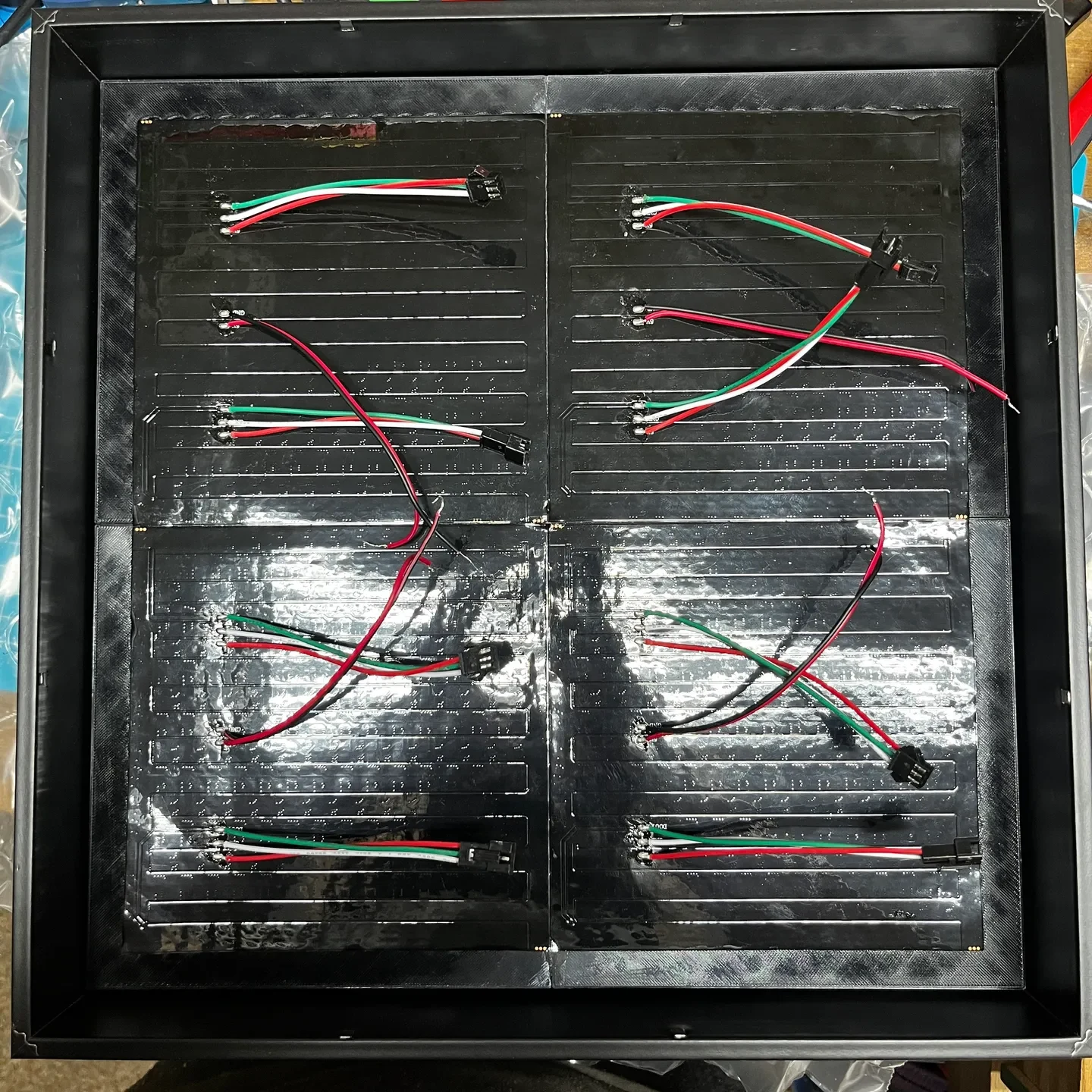

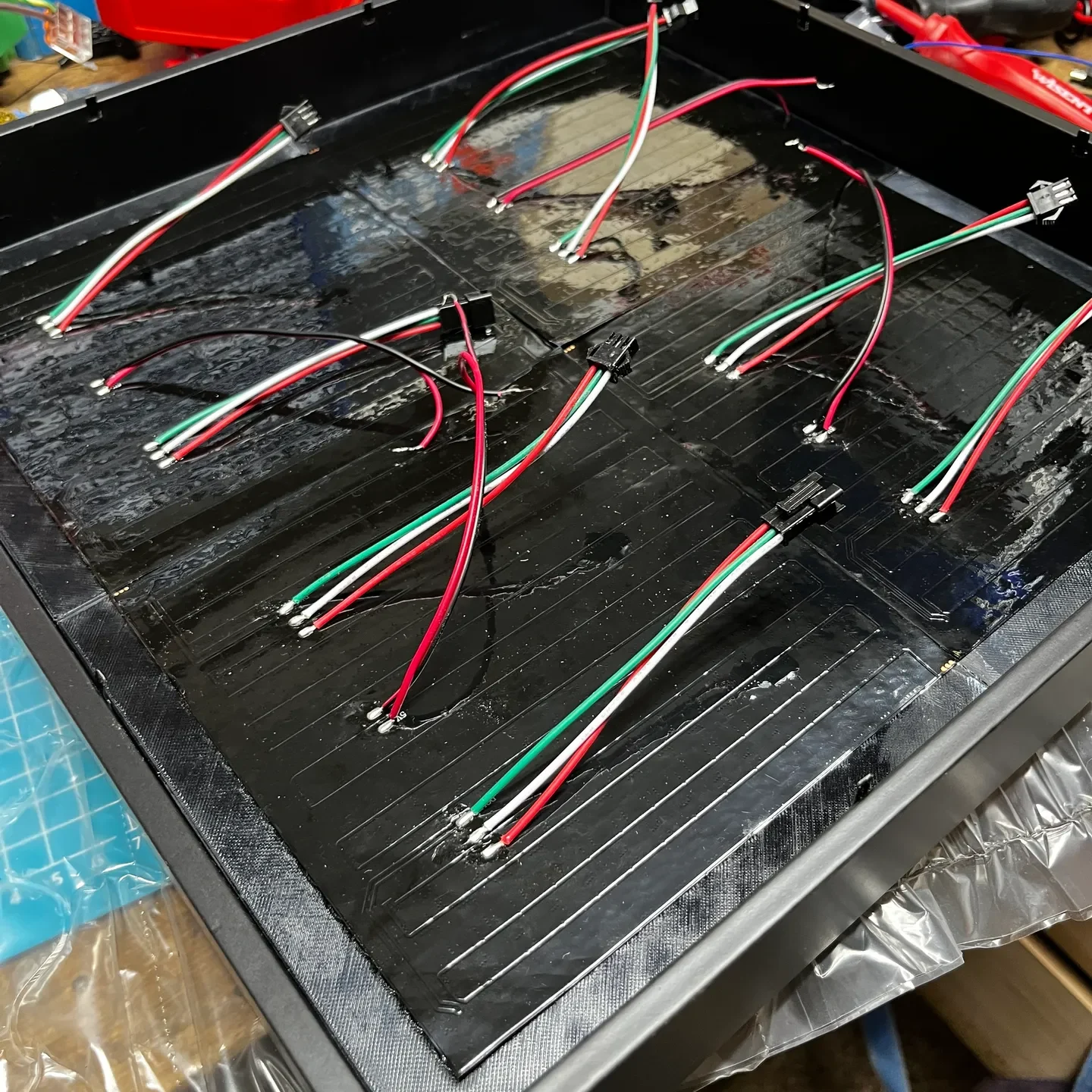

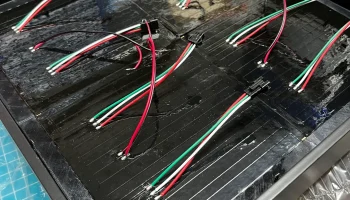

На Youtube есть множество уроков по построению матрицы 32x32 из четырех панелей 16x16. Итак, если вы хотите посмотреть, каким должно быть соединение, посмотрите здесь:

Я думаю, что найденная мной рамка для фотографий IKEA лучше подойдет для этого;) Единственный недостаток в этой рамке — это стекло. Потому что это не стекло, это тонкое оргстекло...

Из-за этого на светорассеиватель невозможно нажать ровно, потому что он может немного выпирать, а значит, эффект выглядит не совсем идеально. Но вы можете просто заказать стеклопакет 35х35см у оконного стекольщика или в Интернете. Толщина 4 мм
должно быть достаточно. (Необязательно)

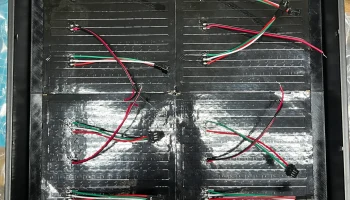

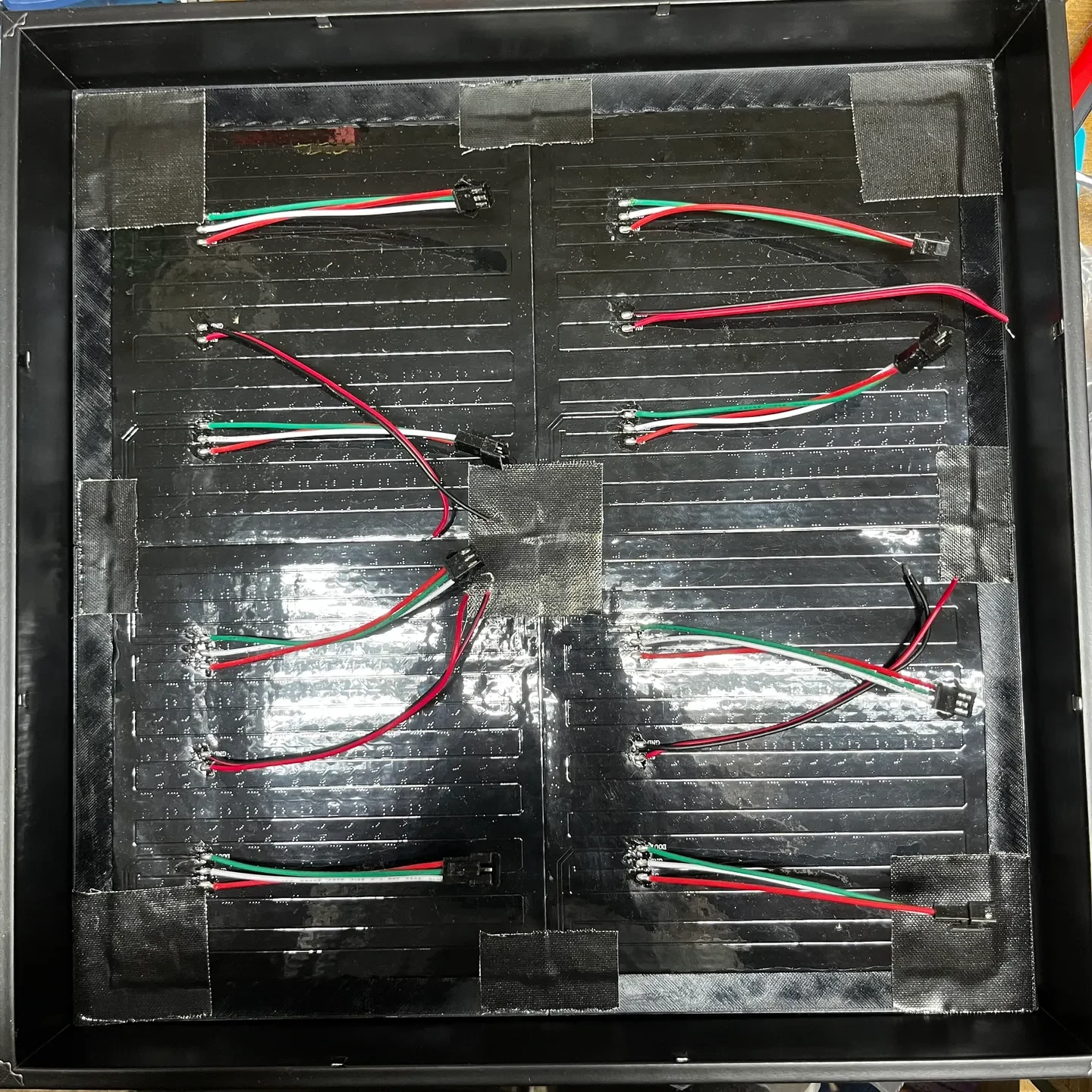

К входам напряжения на отдельных панелях желательно подключить конденсаторы. А также используйте резисторы сопротивлением 330 Ом для выхода данных gpio ESP32.

ВНИМАНИЕ: ОПАСНОСТЬ ПОЖАРА: Панели потребляют много энергии при работе на полную мощность. Я настоятельно советую использовать для каждой панели толстые провода AWG14 или толще и защитить их предохранителями после подачи питания. На одну панель 10-15А. Кроме того, должен быть активирован ограничитель в WLED. Итак, 45 000 мА при токе 0,35 А для панелей Eco WS2812B.

Здесь вы найдете схему распиновки микрофона INMP441: https://mm.kno.wled.ge/WLEDSR/Digital-Microphone-Hookup/

Вам следует использовать два контакта данных (GPIO) ESP32 для передачи данных светодиодов, поскольку более 800 светодиодов на одном проводе данных могут вызывать задержки. Вы можете установить несколько портов в WLED. Посмотрите на фотографии.

Также важно расположить провода передачи данных подальше от источника питания и, возможно, от соединений питания. Потому что это может привести к помехам. И отпаять/удалить ненужные соединения. В остальном это антенна ;)

В комплект рамы ИКЕА входит сужающая рамка. Он отлично подходит для крепления и фиксации всего этого. Я прикрепил посередине деревянную планку, чтобы обеспечить немного большее давление. Затем с помощью маленьких шурупов можно прикрепить сужающуюся рамку к внешней раме изнутри.
Для блока питания я использовал двусторонний скотч и винт сбоку.

Здесь вы можете установить все виды версий WLED непосредственно на ваш ESP32: (Откройте ссылку в поддерживаемом браузере)

https://wled-install.github.io

Я рекомендую версию WLED MoonMod. Используйте последнюю бета-версию. Вы также можете использовать оригинальный WLED SR.

Вы также можете установить его вручную: https://mm.kno.wled.ge/moonmodules/Installing-and-Compiling/

Я также добавил свои пресеты для WLED. Вы можете загрузить его в WLED.

Настройки печати:

Я распечатал это на принтере Prusa MK3s. Я напечатал его высотой 0,3 слоя и 2 периметрами. 5% Заполнение. Цвет рекомендуется черный.

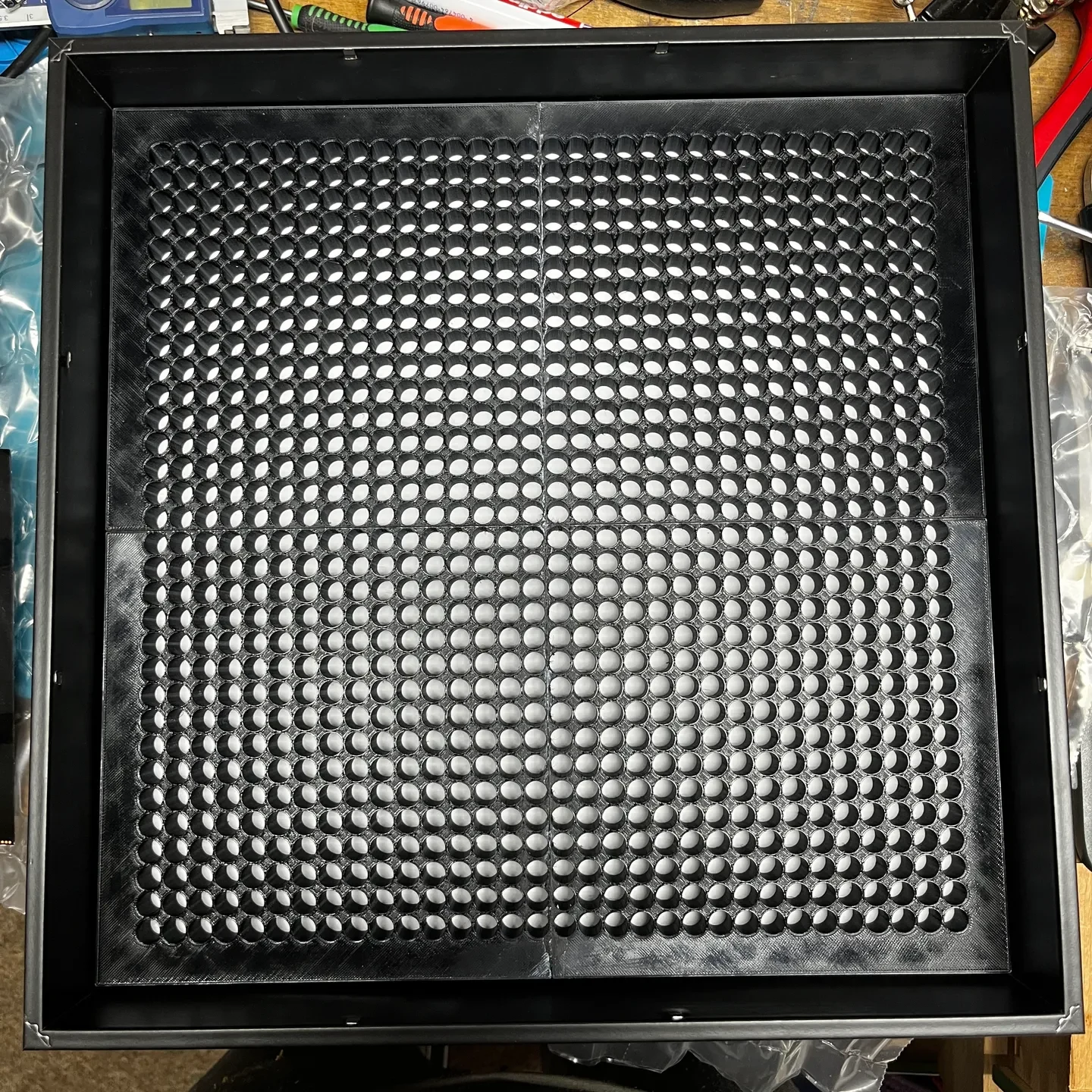

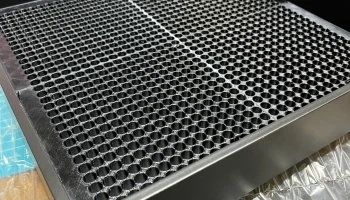

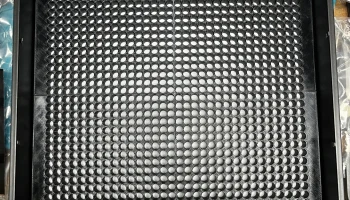

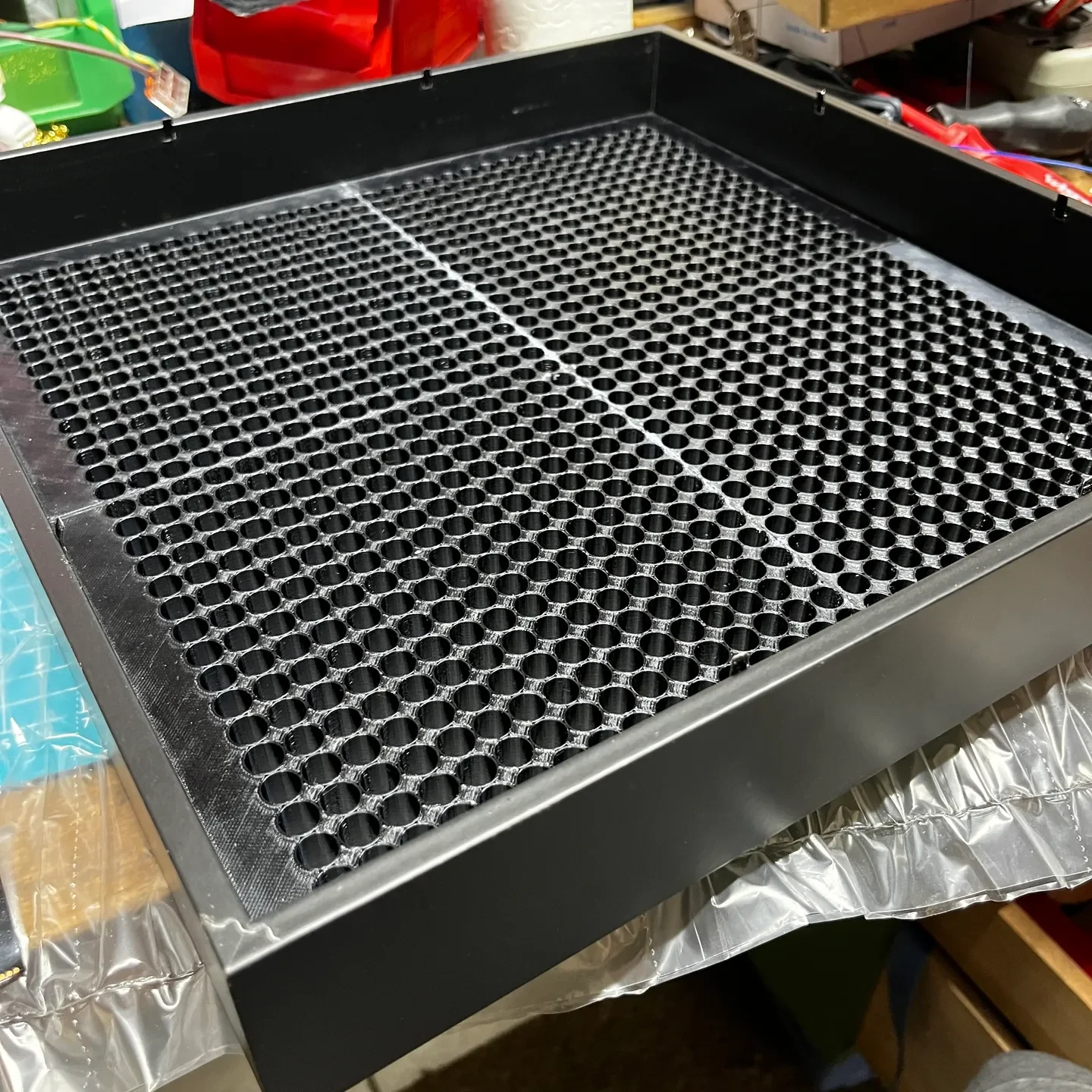

Я сделал 2 разные сетки. Один с круглыми отверстиями, другой с квадратными. Выбирайте понравившийся ;)

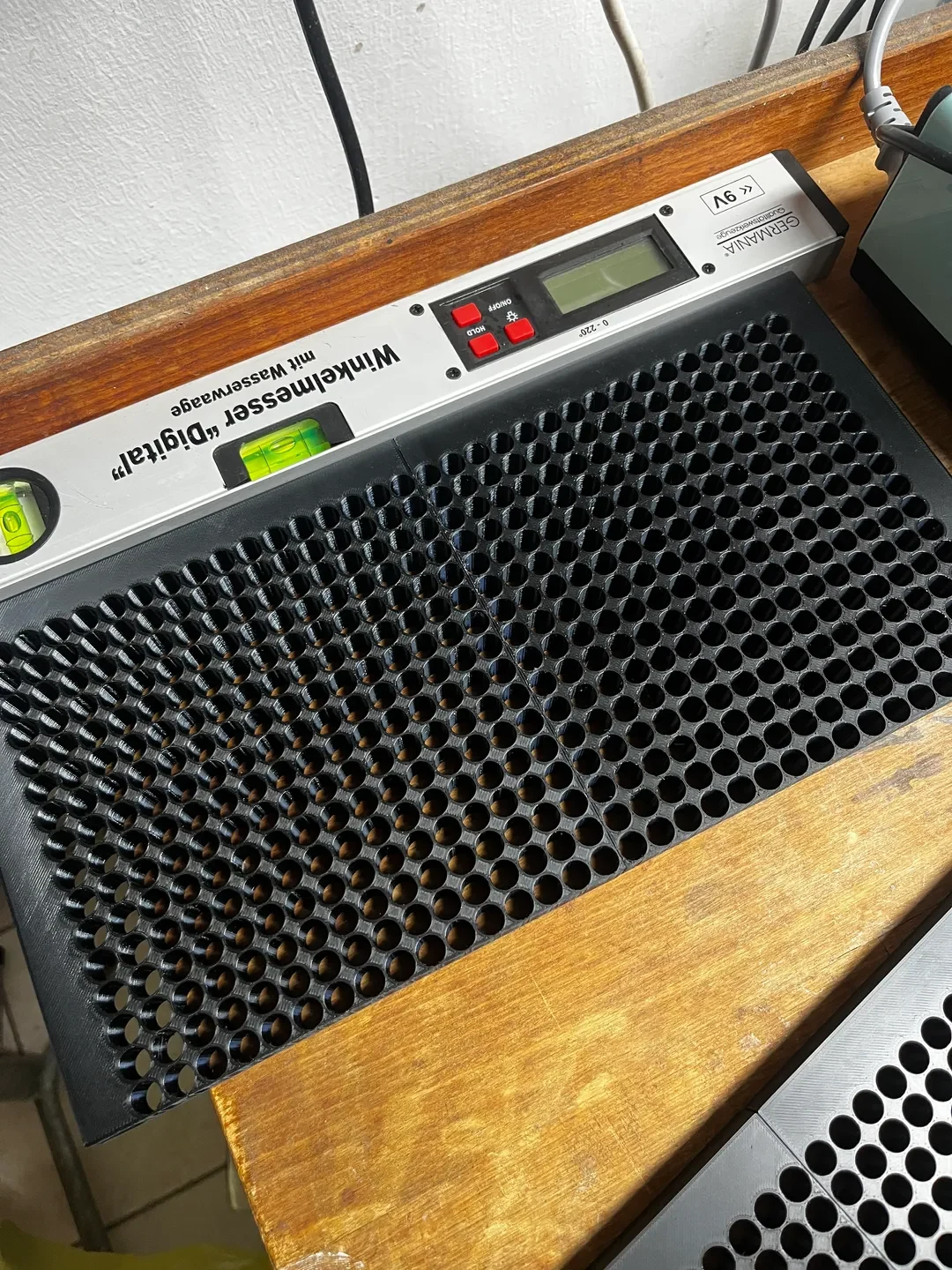

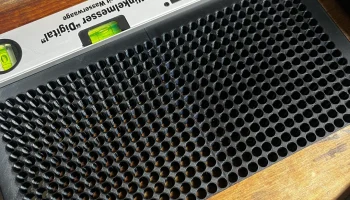

Поэтому мне пришлось распечатать четыре четверти. Если у вас уже есть Prusa XL или что-то подобное, вы можете распечатать его сразу. Так что выбирайте большой. В противном случае вам придется склеивать четвертинки вместе. Делайте это на ровной поверхности. Я использовал клей Ruderer L530.

Обновление: я добавил кронштейн для крепления к рамке изображения. (Спасибо @Loohney_259045 за файл) Для этого можно использовать рейки по дереву 3х16 мм.

Список материалов: (партнерские ссылки)

Светодиодная панель 16х16: https://s.click.aliexpress.com/e/_DCparAZ
Источник питания 5 В 60 А (рекомендуется): https://s.click.aliexpress.com/e/_DCfR6M1
ESP32 (CP2102): https://s.click.aliexpress.com/e/_DmyDRq1
INMP441: https://s.click.aliexpress.com/e/_DlhQgbn
Держатель предохранителя: https://s.click.aliexpress.com/e/_DkHx1dr
Предохранители: https://s.click.aliexpress.com/e/_DEAF7KZ
Конденсаторы (16 В 1500 мкФ): https://s.click.aliexpress.com/e/_DBoqyGh
Рамка для фотографий ИКЕА: https://www.ikea.com/de/de/p/sannahed-rahmen-schwarz-80459117/
Провода (Используйте толстые)
Зажимы
Клей Ruderer L350
Бумага DIN A2 плотностью около 100 г/м2 (вам нужно 35 см x 35 см)
Стеклянная панель 35x35x0,4 см (опционально)
