Адаптер стопорной гайки ручки выравнивания кровати (пара...

Я разработал этот адаптер для добавления контргайок к металлическим выравнивающим гайкам Creality. Я пробовал и смешивал другие решения для выравнивания кровати, и это остается ровным дольше всего (хотя я скучаю по щелчкам ручки выравнивания кровати Ultimate Ender 3).

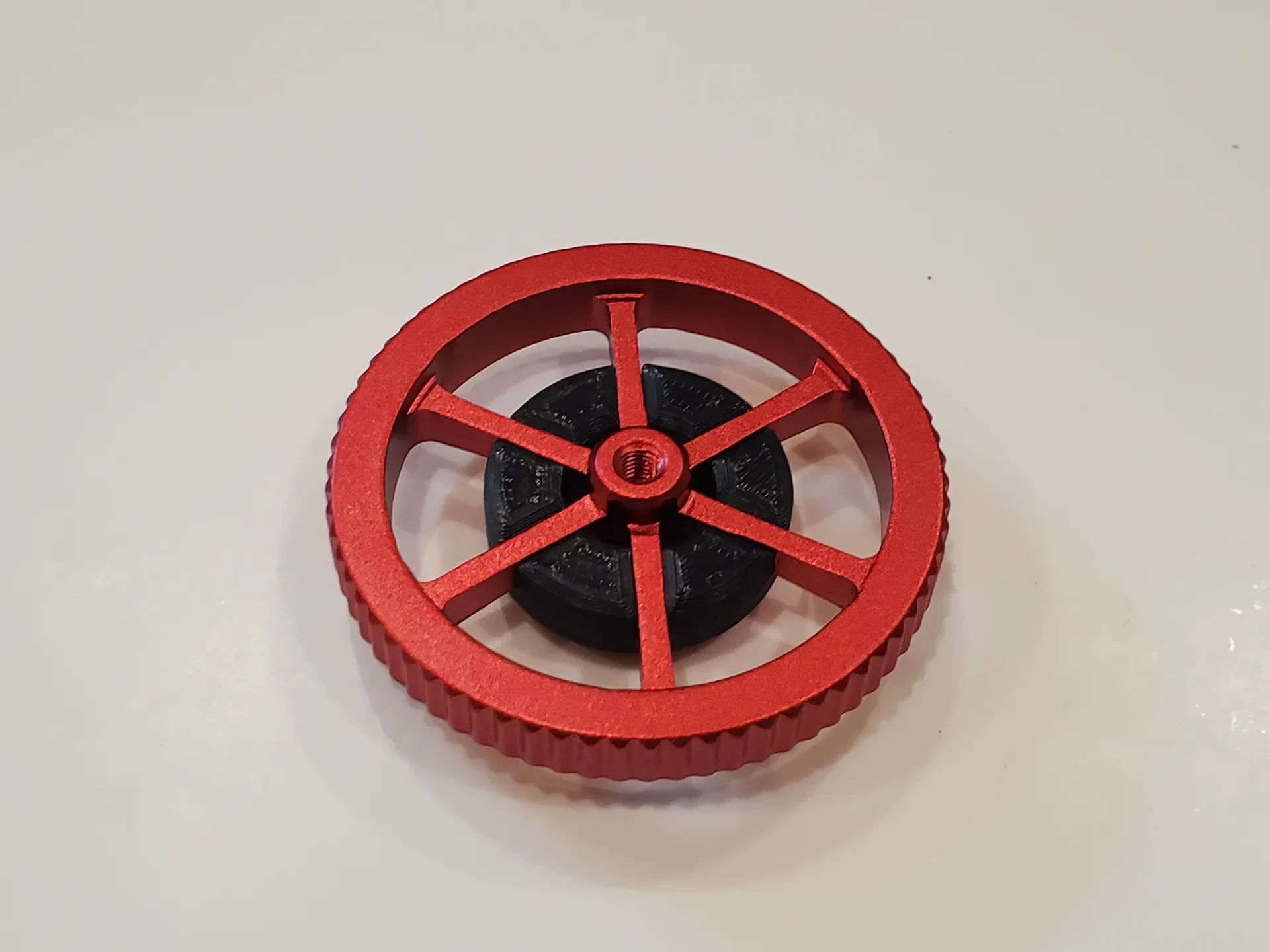

Ручка Creality имеет 6 спиц с максимальным диаметром 2,75 мм и т��ебует контргайки M4 с шириной поверхности 7 мм. Исходный файл Fusion 360 включен, и все размеры/значения параметризованы, поэтому вы сможете легко адаптировать эту конструкцию к вашей конкретной ручке.

Советы по печати

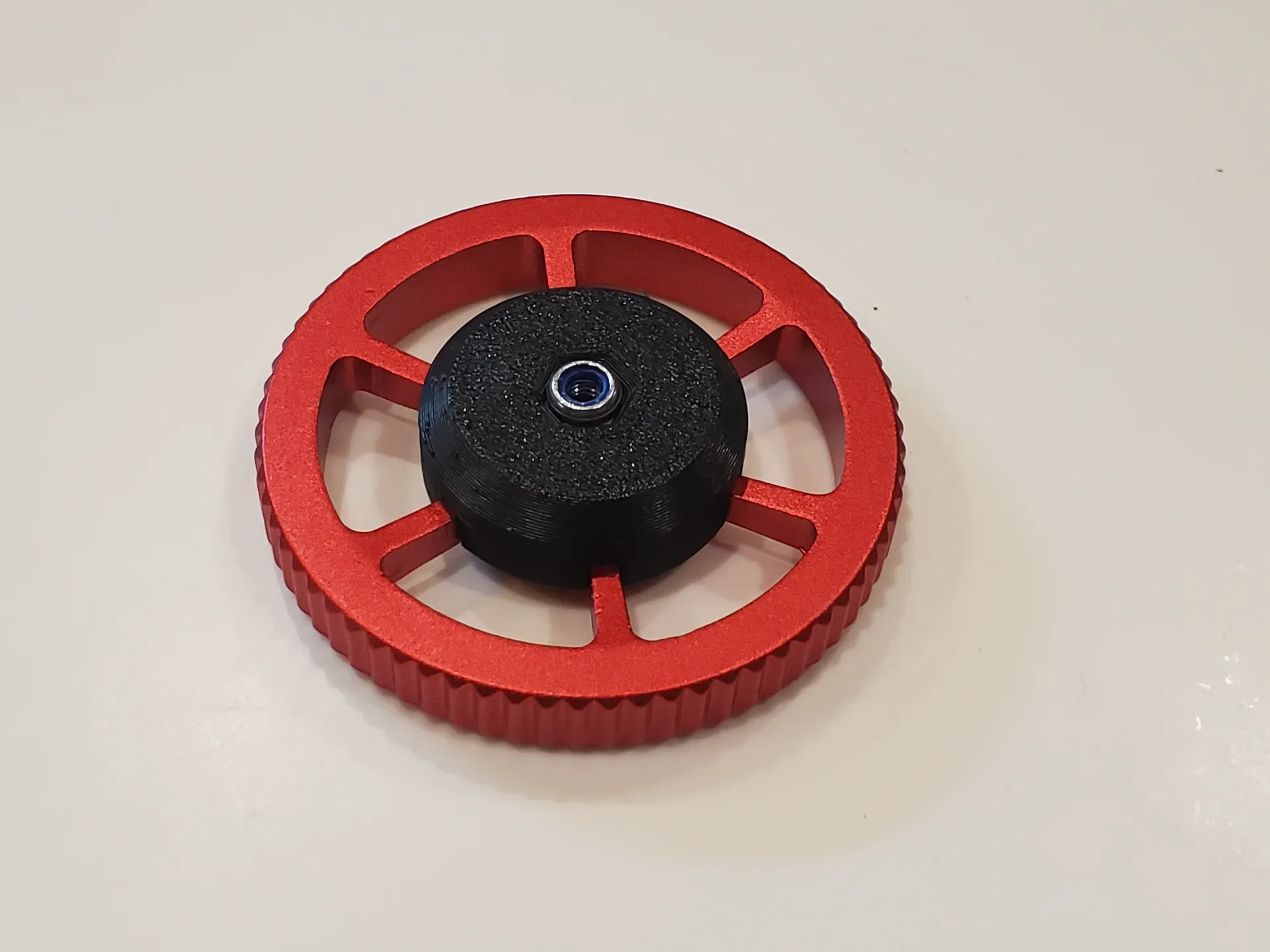

STL должен быть напечатан гайкой вниз и не требует какой-либо поддержки. Я печатал с высотой слоя 0,20 мм, чтобы отпечаток был чистым.

Требуемое оборудование
(4) контргайки M4 с шириной поверхности 7 мм.

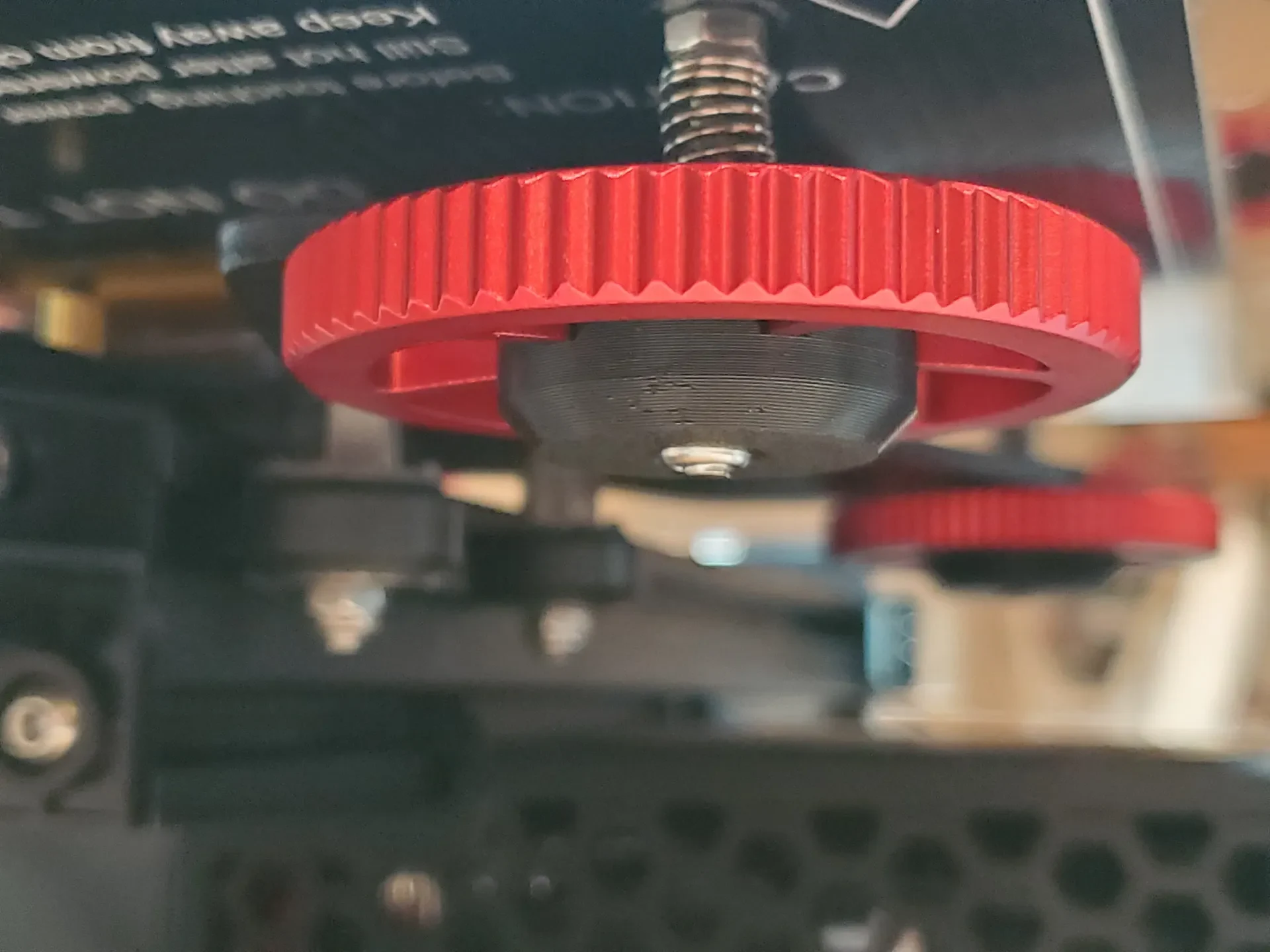

Винты выравнивания станины на моем Ender 3 V2 были ослаблены в плите станины, поэтому мне также пришлось добавить гайки между станиной и пружиной, иначе винт просто вращался. Дополнительная гайка привела к тому, что пружины опустились до нижнего предела болта приклада. Это дополнительное оборудование потребуется, если вы находитесь в такой же ситуации:

(4) гайки M4 (предпочтительны контргайки)
(4) болта M4 x 40 мм+ с потайной головкой Phillips
