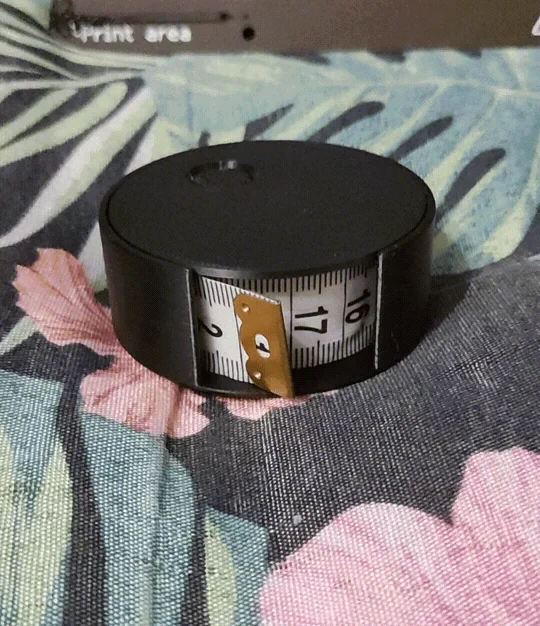

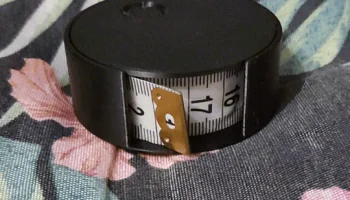

Каркас рулетки или сантиметра под один палец
Устали от запутанных рулеток?
Эта намотка исправляет это раз и навсегда — и делает это до смешного гладко.
ПОЧЕМУ ВАМ ЭТО ПОНРАВИТСЯ
Перемотка одним пальцем
Благодаря подшипнику 608 он вращается практически с нулевым сопротивлением.
Умная гибкая ручка
Гибкие «уши» автоматически адаптируются к концу ленты.
Без клея. Никаких винтов. Это просто работает.
⚙ Идеальный подшипник с запрессовкой.
Специально разработанные рельефные прорези компенсируют допуски при печати → всегда плотно прилегают.
Минималистичный и компактный
Компактный, легкий, без ненужных деталей.
Создан для реального использования
Это не уловка, а инструмент, которым вы действительно будете пользоваться каждый день.
ПАРАМЕТРИЧЕСКИЙ (FREECAD)
Не соглашайтесь на «достаточно близко» — наберите это идеально
Откройте файл Tape_winder.FCStd:
<<< РАЗМЕРЫ >>>
Вы можете настроить:
Tape_length → автоматически масштабирует диаметр катушки
Tape_width → регулирует внутреннюю высоту в соответствии с шириной ленты.
case_wall_thick → контролирует жесткость корпуса
или по запросу могу подготовить STL на указанные вами размеры ленты.
✅ Включенные файлы:
предустановленные различные размеры устройства для намотки рулетки
Tape_winder_2m_L_20mm_Wide.3mf — файл 3мф от PrusaSlicer с предустановленными настройками
Tape_winder.FCStd — параметрический проект FreeCad
Tape_winder_01_0.4n_0.2mm_PETG_MK4S_1h17m.bgcode — gcode насадки МК4С 0,4, ПЭТГ
⚙ МОИ НАСТРОЙКИ ПЕЧАТИ
Материал: ПЭТГ
Высота слоя: 0,20 мм.
Периметры: 2
Поддерживает: рекомендуется использовать для НАМОТКИ под пальцем, но это не обязательно.
Заполнение: 60% сотовый 3D
ОБОРУДОВАНИЕ, которое вам понадобится для сборки
1x608 Подшипник (8×22×7 мм) ⚙
стандартный подшипник для скейтборда/роликов
СБОРКА (30 секунд)

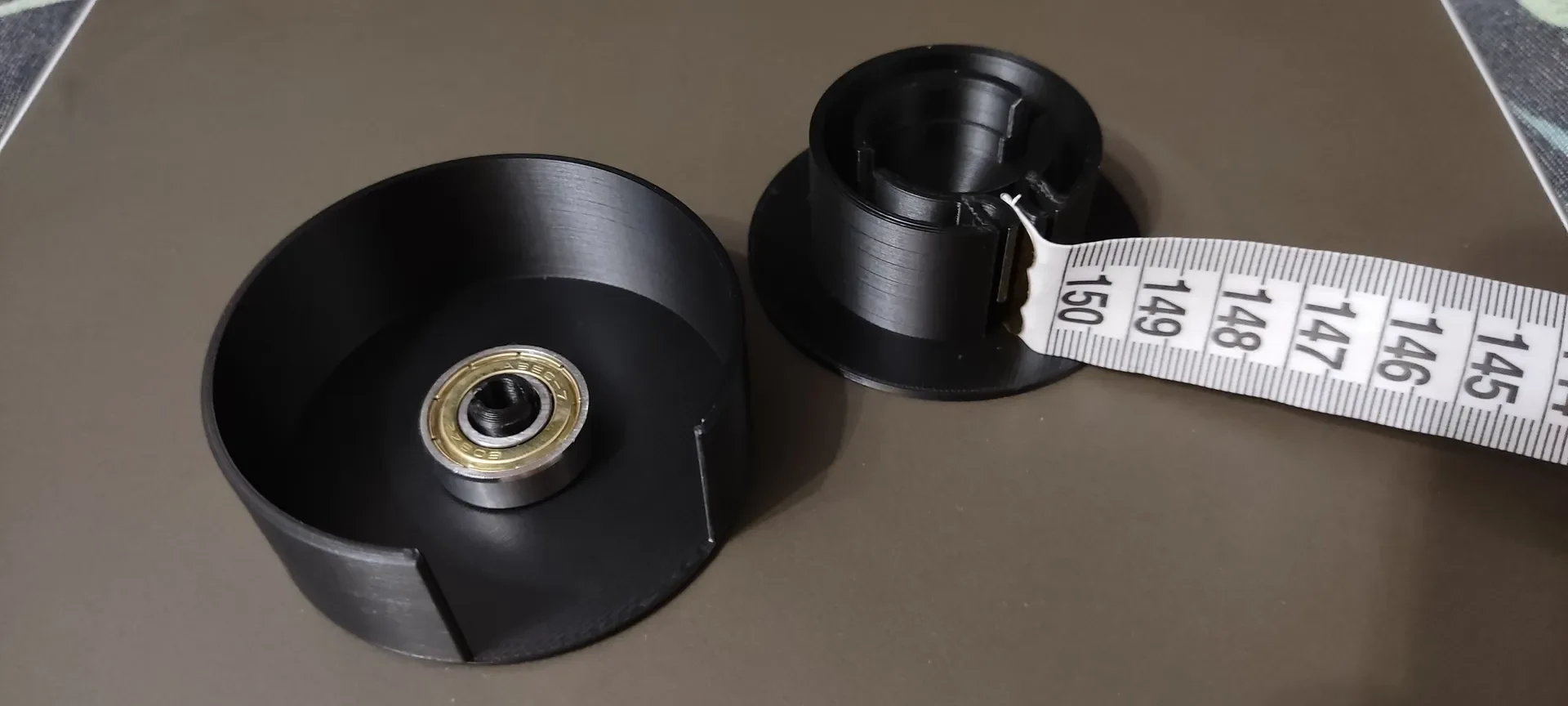

Вдавите подшипник в БАЗОВУЮ часть.
Вставьте конец ленты в гибкие «ушки».
Прикрепите WINDER к ОСНОВЕ
Крутите… и наслаждайтесь
ПОЧЕМУ ЭТА ДИЗАЙН РАЗНАЯ
Большинство намотчиков ленты:
❌ высокое трение
❌ неудобное крепление ленты
❌ громоздкий
Этот:
[v] крутится как игрушка-непоседа
[v] автоматически захватывает ленту
[v] оптимизирован для 3D-печати
ОБРАТНАЯ СВЯЗЬ
Если вам это нравится:
⭐ поставь лайк
опубликовать мейк
Удачной печати
