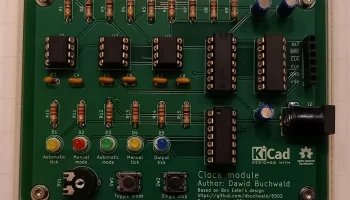

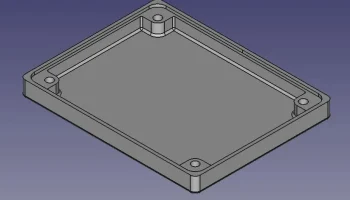

Нижняя часть модуля PCB Clock V1.1 от Дэвида Бухвальда.

Нижняя часть модуля PCB Clock V1.1 от Дэвида Бухвальда.

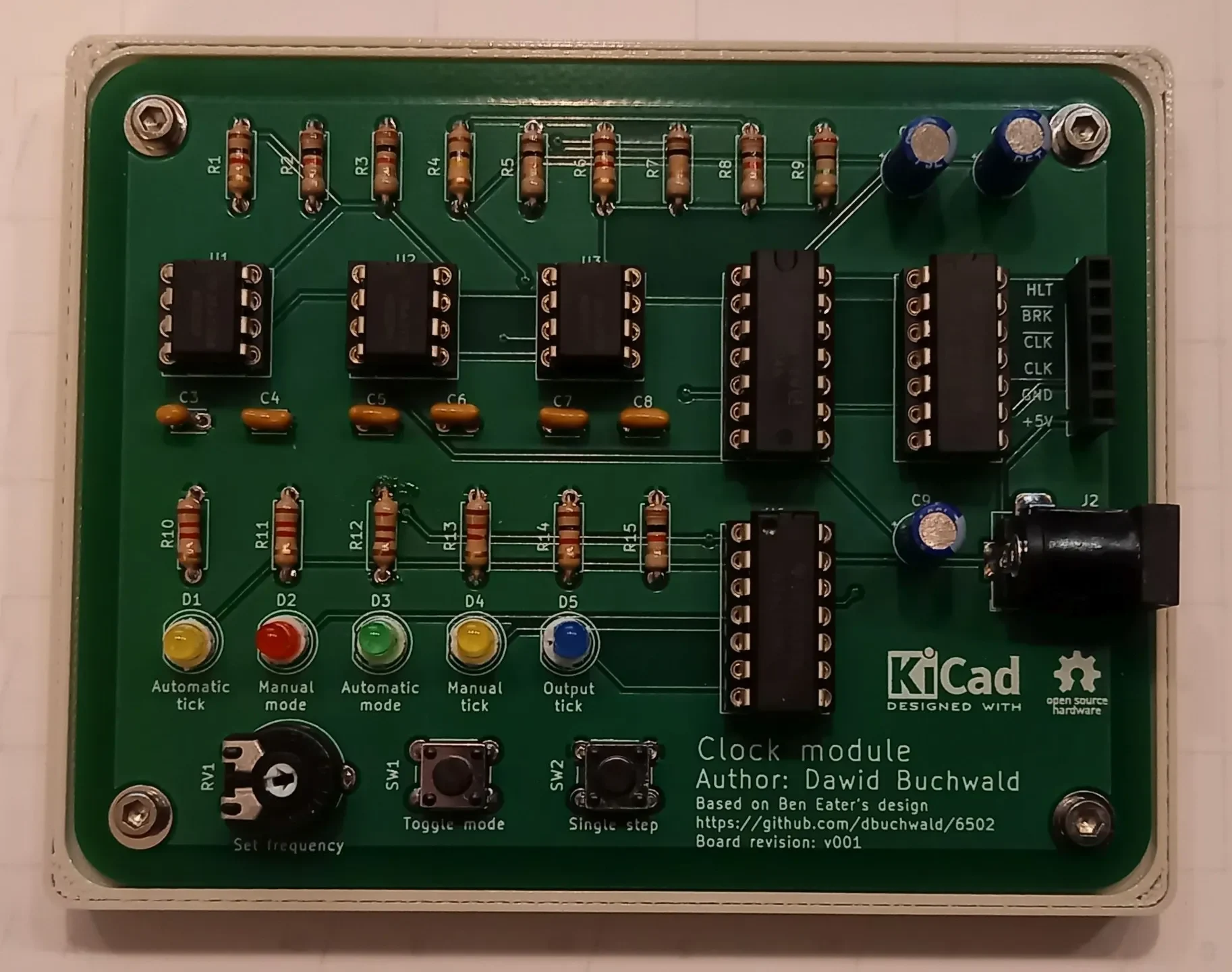

Нижняя часть используется для крепления платы на лабораторном столе.
Он служит для защиты нижней части печатной платы от возможных коротких замыканий.

Плата крепится четырьмя винтами М2,5х6 мм.

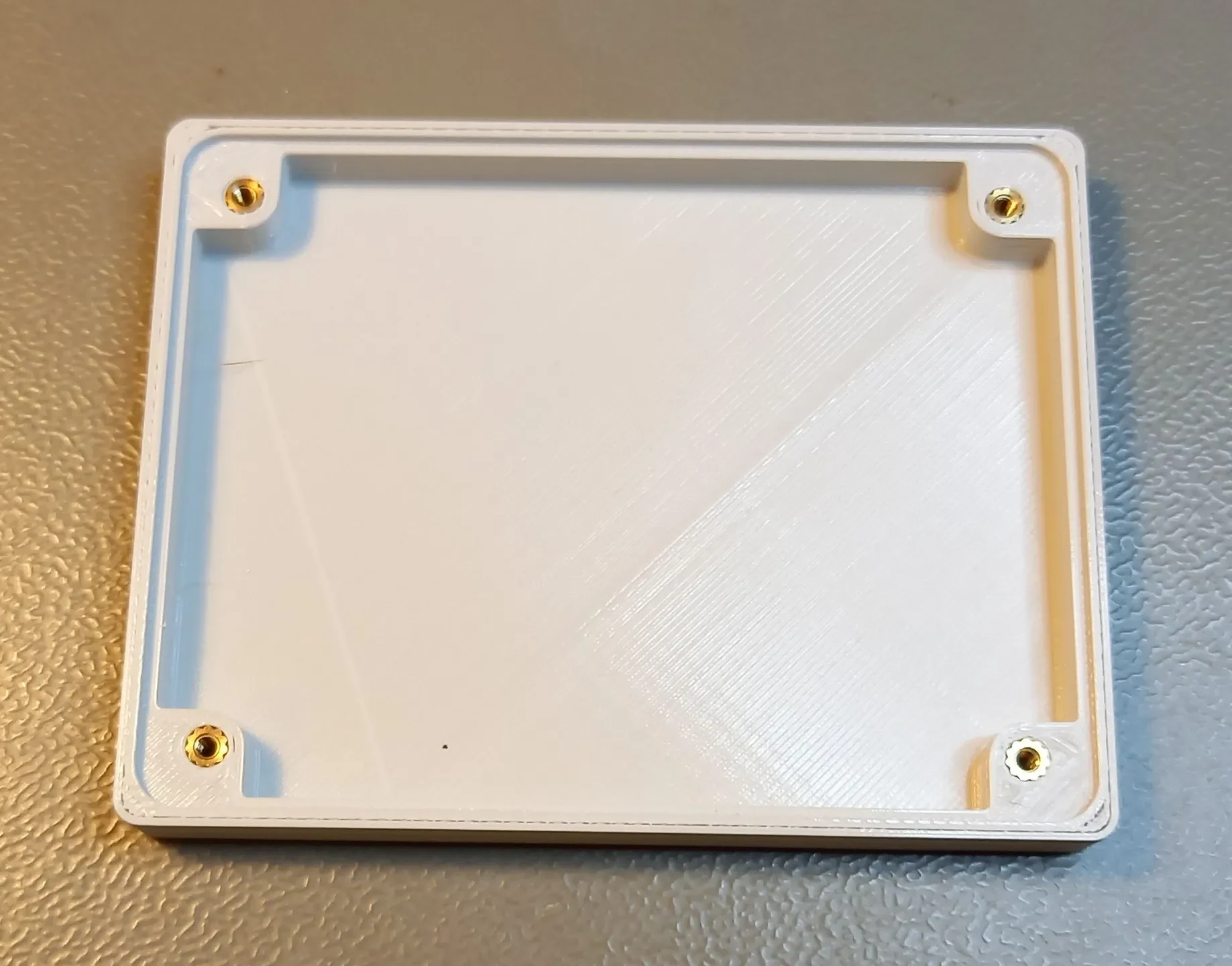

Для этого в нижнюю часть вставляются 4 штуки резьбовых вставок Ruthex М2,5.

Материал: ПЛА

Толщина слоя: 0,2 мм

Плотность заполнения: 100%

Время печати: ок. 3 часа

Поддержка: не требуется

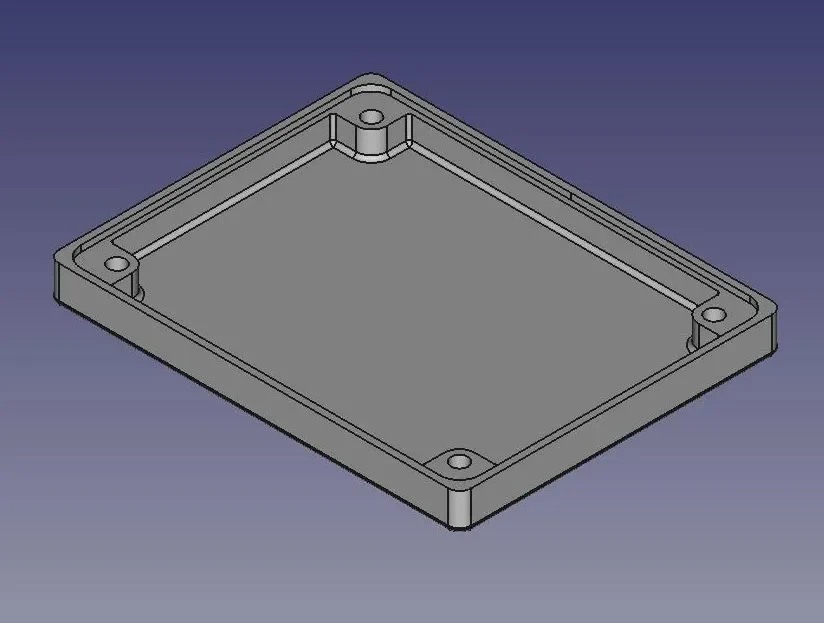

Рисовано в Freecad.

К проекту прикрепляю файл FreeCAD.

Большое спасибо BenEater за идею модуля часов.
eater.net/

Большое спасибо Давиду Бухвальду за создание платы.
hackaday.io/projects/hacker/886262

03 февраля 2024 г. FrankWL
