Солнечный повторитель Meshcore скворечника

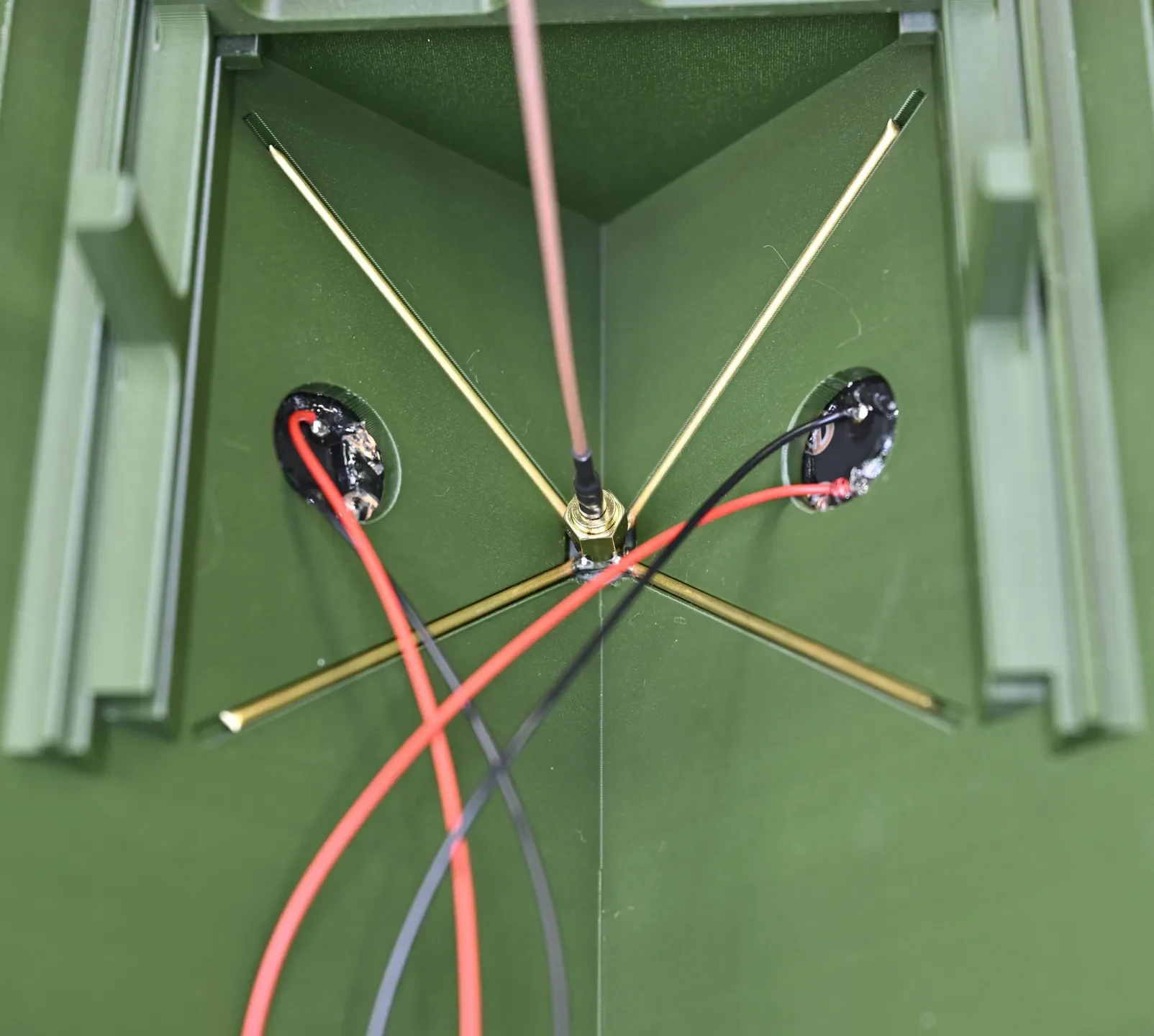

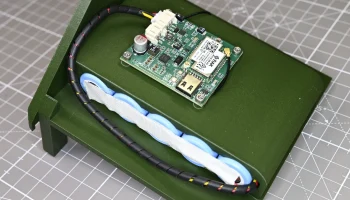

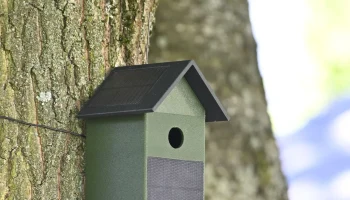

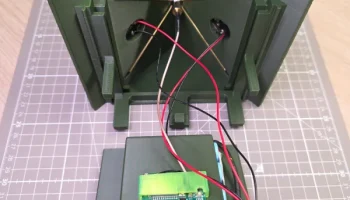

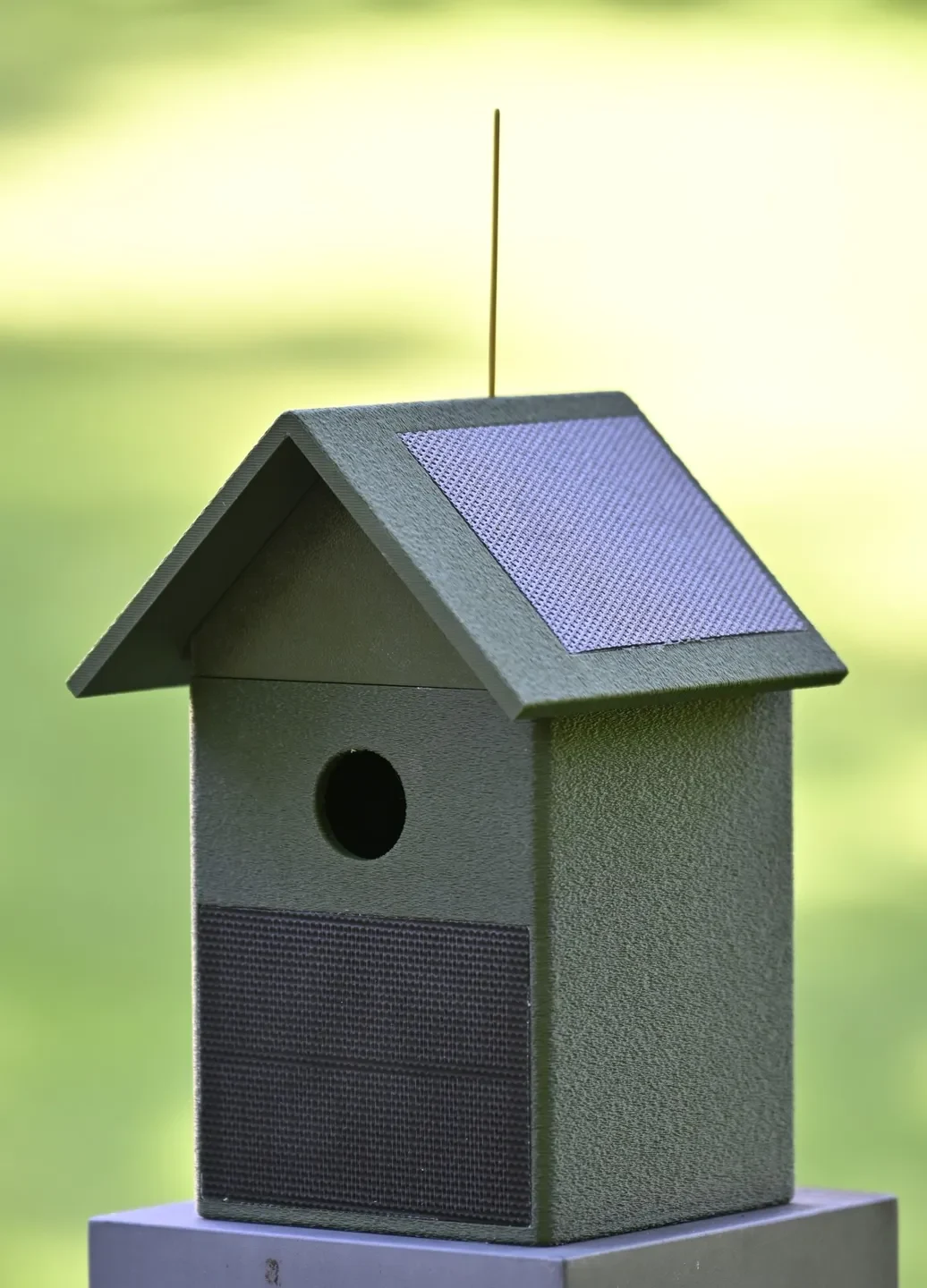

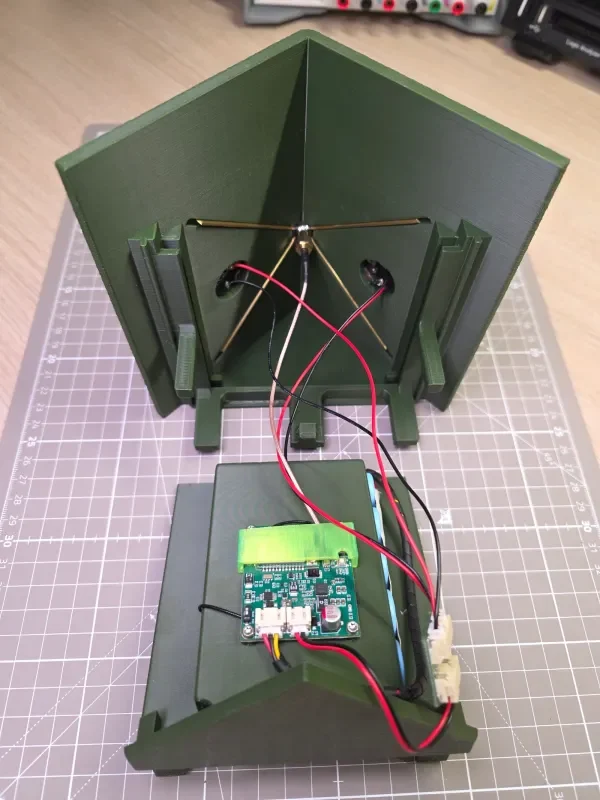

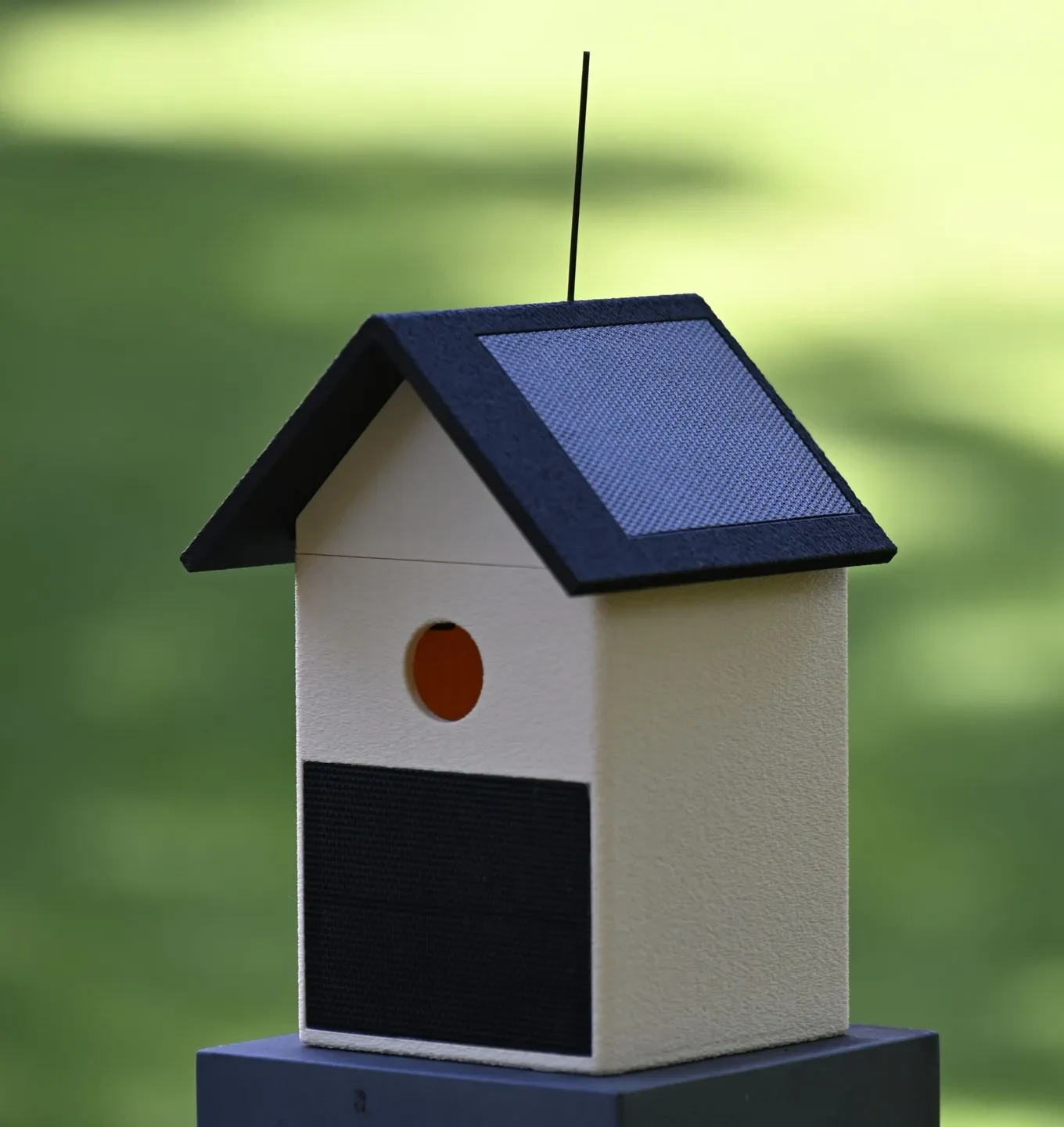

Вся электроника находится в секции крыши: плата солнечного повторителя Inhero MR-2 (на базе RAK4630, работает под управлением MeshCore), аккумуляторный блок 5×18650 и λ/4 Земляная антенна полностью интегрирована в крышу — излучатель через гребень, четыре радиала в направляющих пазах. В расположенной ниже камере выводка полностью отсутствует электроника, поэтому светлые отпечатки работают как настоящий гнездовой ящик (входное отверстие Ø 30 мм для лазоревок и других).
Измерено в собранной крыше: КСВ ≈ 1,1 в диапазоне 868 МГц — корпус практически не расстраивает антенну. Потребляемая мощность составляет ок. 1 Втч/день; с 3 Вт солнечной энергии с трех сторон (вертикальная передняя панель продолжает вырабатывать даже при наличии снега на крыше) узел работает круглый год. Если батарея когда-либо разряжается после длительных периодов плохой погоды, MR-2 погружается в глубокий сон и просыпается самостоятельно, как только возвращается солнце.
Печать заметок

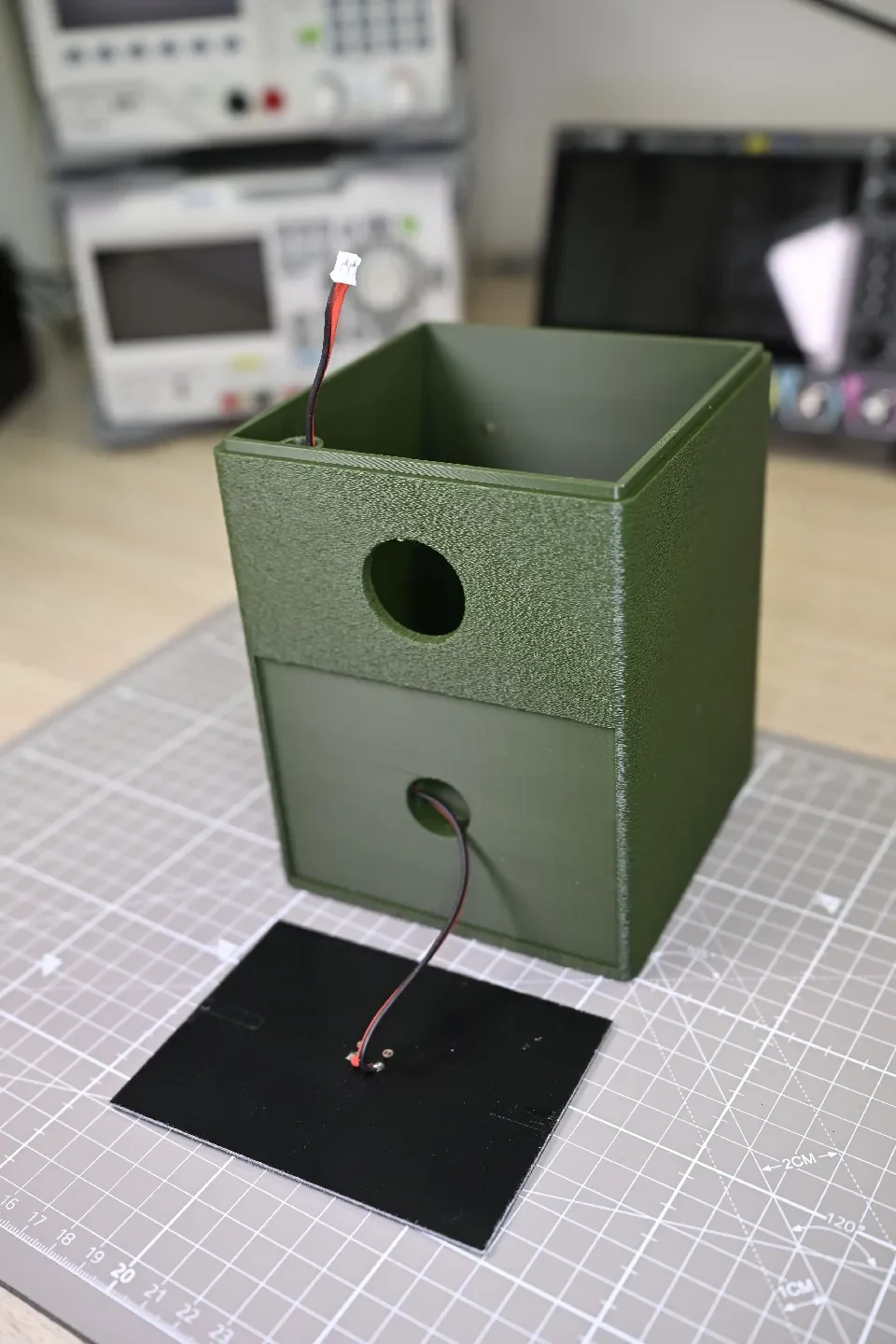

Три части: основание, промежуточный этаж (техноноситель), крыша.
Любая нить накала — убедитесь, что она устойчива к атмосферным воздействиям и ультрафиолетовому излучению.
Включить автоматические поддержки; дополнительно добавьте опоры под краску по верхним краям вырезов солнечной панели — скриншоты см. в руководстве по сборке.
Опциональная нечеткая кожа на внешних стенках основания и крыши (толщина 0,3 мм, расстояние между точками 0,8 мм) — скрывает линии слоев, отлично смотрится на улице.
Распечатайте основу вертикально — линии слоев служат помощником для лазания для новичков.
Черные отпечатки внутри расплода становятся слишком горячими: навсегда закройте входное отверстие или наполните расплодную камеру негниющим материалом.
Электроника (доступна в виде полного комплекта)

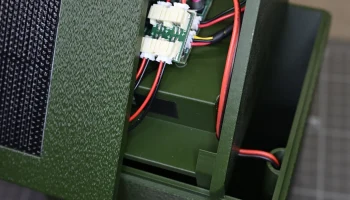

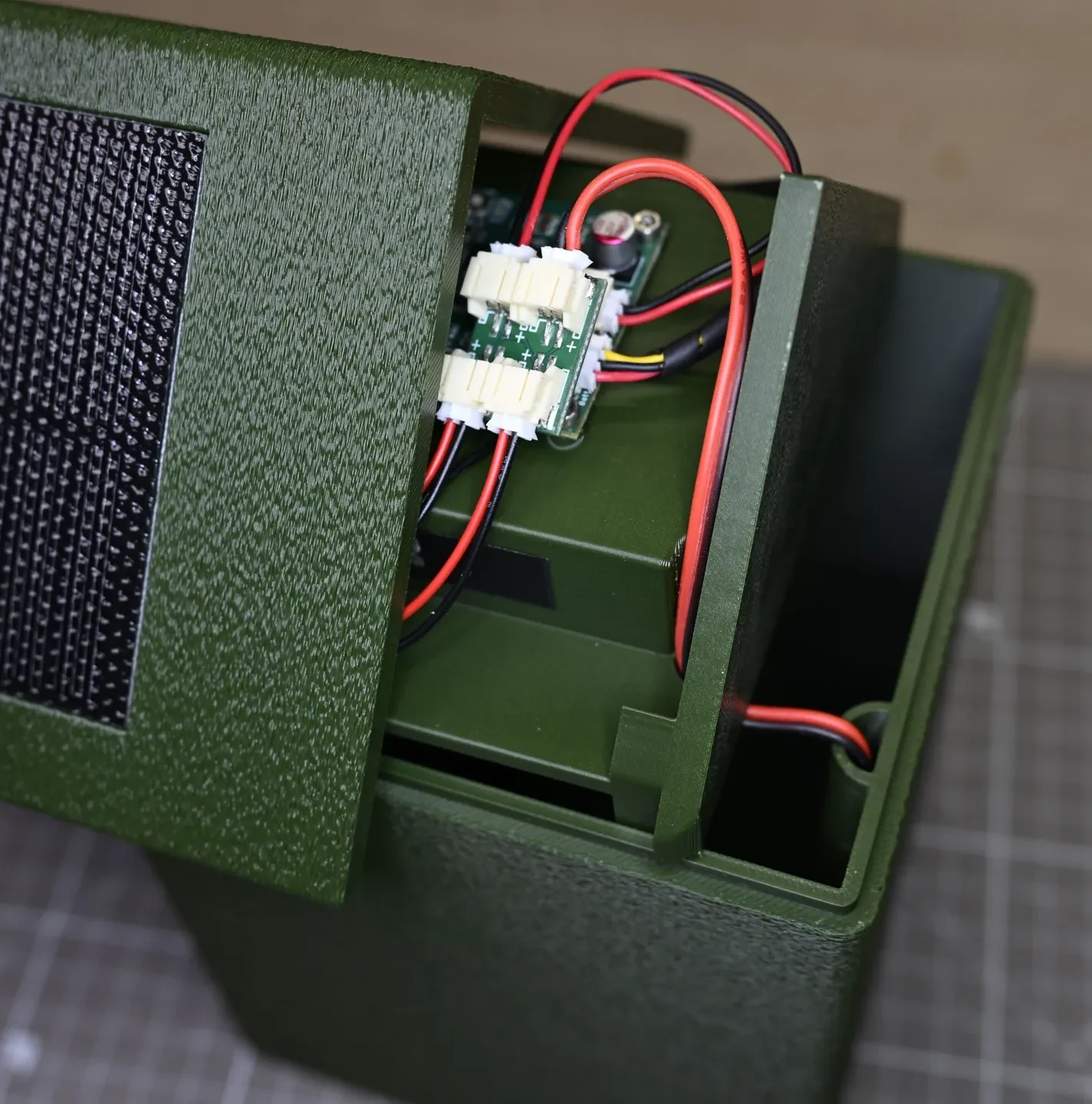

Плата повторителя солнечной сетки MR-2 (мультихимия, MPPT, CE/RED) · Солнечные панели 3 × 1 Вт · Плата подключения солнечной батареи + кабель адаптера · Кабель аккумулятора с модулем защиты (LiFePO4 или Li-Ion) · Комплект настроенной латунной антенны с перегородкой SMA + пигтейл U.FL · Антенна BLE · монтажные винты. Вы добавляете 5 × 18650 ячеек.
Полный комплект электроники: shop.inhero.de/products/vogelhaus-nistkasten-mesh-repeater-set-mr-2
Пошаговое руководство по сборке (EN): shop.inhero.de/en/pages/nistkasten-mesh-repeater-anleitung
Bauanleitung (Германия): shop.inhero.de/pages/nistkasten-mesh-repeater-anleitung
