Водонепроницаемый корпус для узла LoRA

📁 Водонепроницаемый корпус для узла LoRA
📐 3MF
🪵 PLA, PETG
❤️ Ставь лайк, если понравилось!

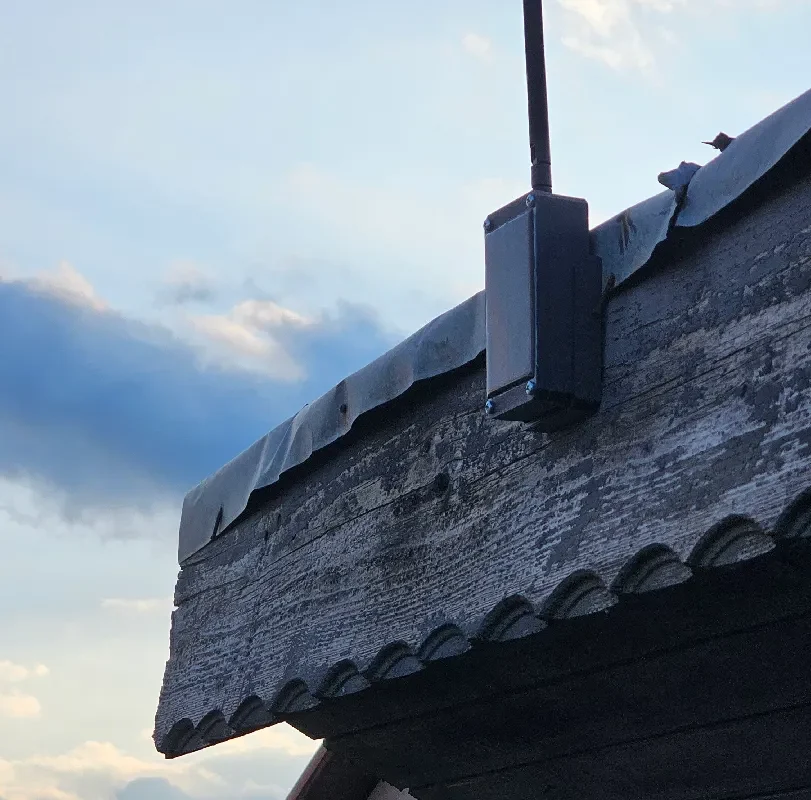

Это полностью напечатанный на 3D-принтере корпус, который я использую для своих солнечных узлов Meshtastic. Он имеет крепления для установки солнечной панели прямо на крышку. Также в комплект входит отдельный чехол, который можно прикрутить к стене, а затем просто вставить в него узел для удобного доступа.

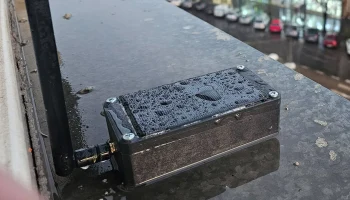

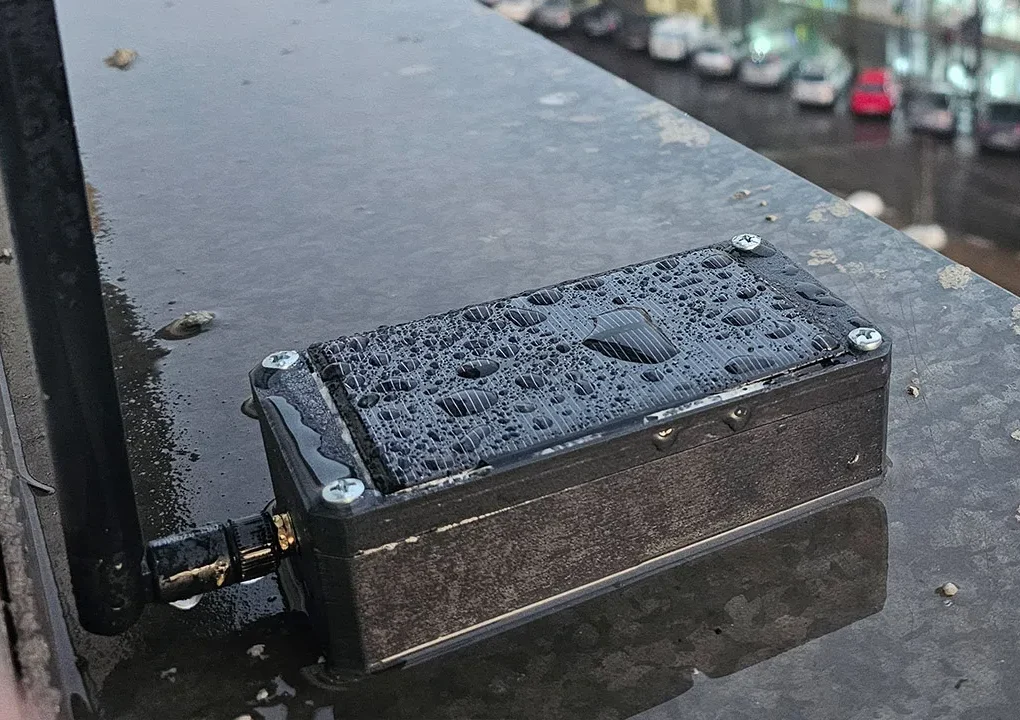

У меня есть два узла, которые работают более 6 месяцев в корпусах, основанных на этом точном дизайне, на улице, под дождем, под прямыми солнечными лучами.

Чтобы сделать этот дизайн «водонепроницаемым», необходимо сделать несколько вещей:

1. приклейте солнечную панель с помощью силикона, герметика, уплотнителя или любого другого липкого водонепроницаемого вещества, которое вы можете придумать
2. добавьте резиновую прокладку в предусмотренную для этого канавку (или еще силикона, если вы больше не собираетесь разбирать корпус…)
3. нанесите силикон или резину вокруг разъема SMA перед его установкой
4. (по желанию) нанесите на него немного лака ПВА перед тем, как приклеить солнечную панель

Корпус имеет место для крепления платы Heltec T114, двух элементов 18650, модуля зарядного устройства MPPT, разъема SMA и кнопки 12 мм (или ключа-выключателя).

Конструкция является ПАРАМЕТРИЧЕСКОЙ, вы можете изменить параметры в исходном файле Fusion360, чтобы получить коробку, подходящую по размеру для вашей конкретной солнечной панели. В Fusion перейдите в «Modify» > «Modify parameters» и измените соответствующие значения. Затем перейдите в «Utilities» > «Export», выберите формат .3mf, выберите каждую деталь, которую хотите экспортировать, и сохраните ее в виде файла.

Вам следует просверлить небольшое отверстие на нижней стороне. Даже профессиональные водонепроницаемые корпуса подвержены образованию конденсата внутри из-за циклов нагрева/охлаждения, в результате которых воздух попадает извне, а влага проникает внутрь (даже под изоляцию кабеля). Просверлив небольшое отверстие внизу, куда вода не может попасть напрямую, вы обеспечите меньшее количество влаги внутри.

Что касается размера солнечной панели: я использую узлы Meshtastic на базе плат Heltec T114 (nrf52840) в режиме клиента на таких небольших солнечных панелях размером 73x133 мм и одной батарее емкостью 3500 мАч без каких-либо проблем. Для узлов esp32 или других приложений вам понадобится панель большего размера.
Инструкции по печати:

• печать должна осуществляться без поддержек (крышка имеет встроенные опоры)
• 3-4 внешних периметра + 3-4 верхних и нижних слоя для обеспечения водонепроницаемости
• крышка имеет встроенные опоры, которые очень легко удалить, это всего лишь тонкая линия. Убедитесь, что у вас есть хорошее охлаждение для этого. Печать должна осуществляться стороной с солнечной панелью вниз

Необходимые детали:

Резиновая трубка толщиной 2,5 мм (я использую https://aliexpress.com/item/1005007248132438.html)

1 шт. солнечная панель (73x133 мм по умолчанию, или измените исходный файл). Я использую панели 6 В 210 мА (https://aliexpress.com/item/1005008076138305.html)

4 шт. винты M4 + термоусадочные вставки
