Корпус Lilygo T3S3 для Blackout Comms

Корпус Lilygo T3S3 для Blackout Comms (или чего-то еще)

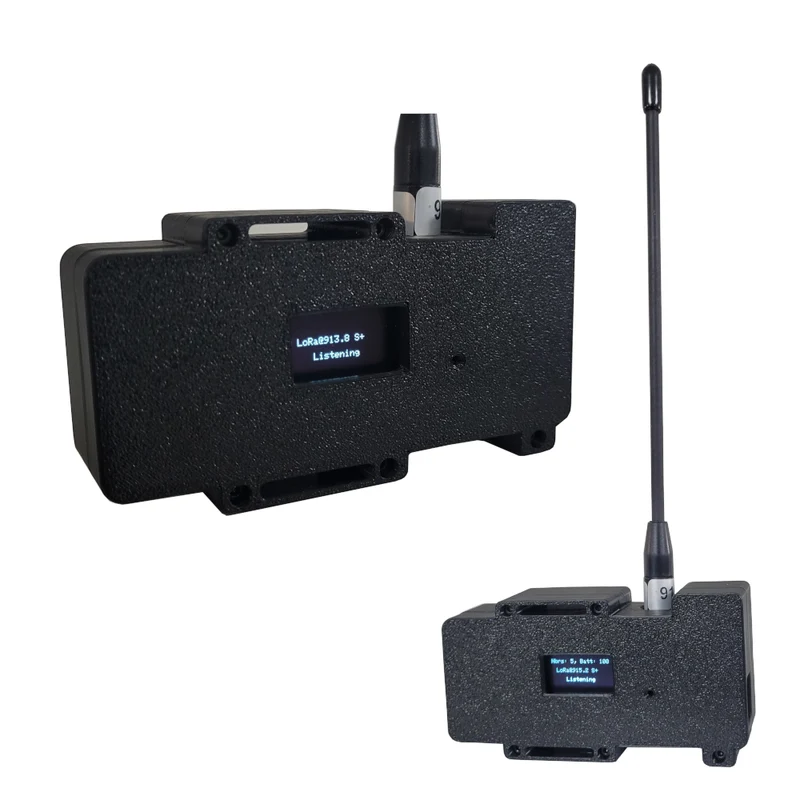

Это корпус для Lilygo T3S3. Я разработал его для включения T3S3 для узлов в моем личном автономном ячеистом коммуникационном кластере Blackout Comms. Тем не менее, он, вероятно, подойдет для всего, что вы захотите построить на этой доске разработчиков.

Вам понадобятся гайки M2 с накаткой, которые вплавятся в заднюю крышку корпуса, и винты M2 (ссылки см. в инструкции по сборке в формате PDF). В остальном этот случай довольно прост.

Я разработал его так, что если вы печатаете в соответствии с указаниями в универсальном файле 3mf, у вас будет очень мало отходов и почти не будет нити, которую нужно будет очищать после печати.

Разработан для связи с Blackout Comms, но может использоваться для всего остального, работающего на t3s3.
Разъем SMA и порт USB доступны.
Достаточно устойчив, чтобы оставаться отдельно стоящим
Встроенные кронштейны позволяют крепить с помощью ремней на липучке и т. д.
Достаточно места для LiPo аккумулятора емкостью 2000 мАч (LP103454).
Область в верхнем углу для часов реального времени DS3231 или антенны GPS.
Файлы для печати

mini_node_full.3mf или mini_node_full.stl — этот файл содержит все элементы для печати.

Другие файлы

Я также включил инструкции по созданию и обновлению узла сетки, а также руководство пользователя, но если вы не создаете узел Blackout Comms, они вам не понадобятся.
