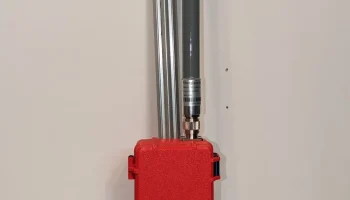

Корпус для стационарной уличной ноды Meshtastic

Это стационарный узел, а не портативное карманное устройство. Особенности:

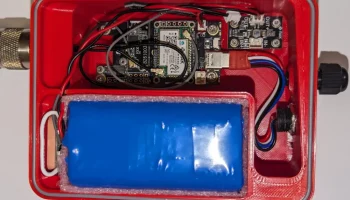

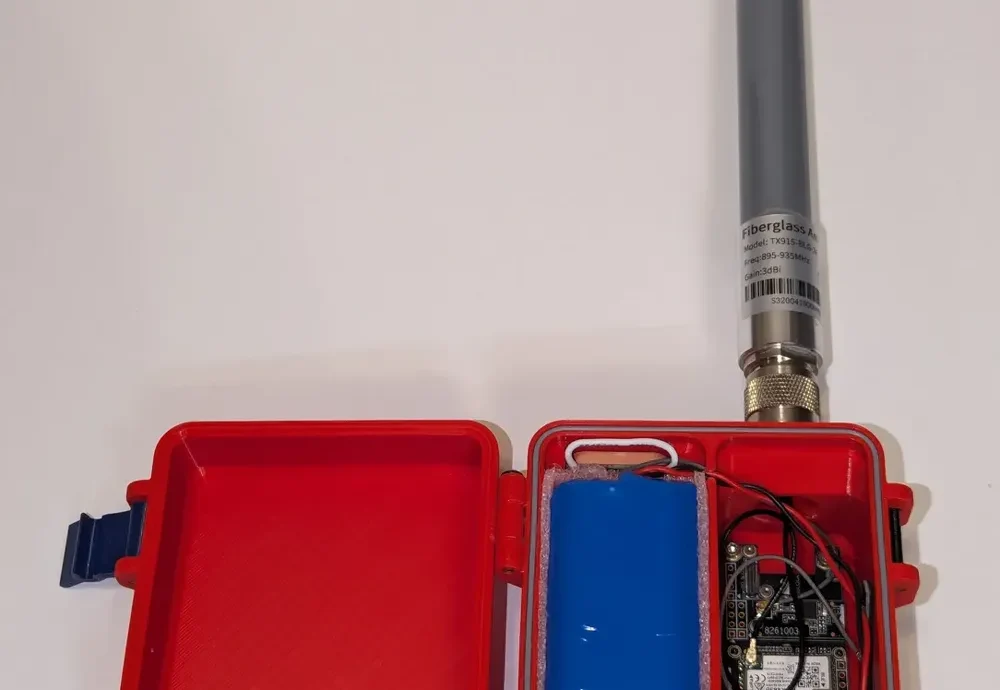

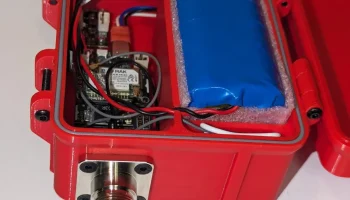

• отсек для 4 литий-ионных элементов 18650 (достаточной длины для защищенных элементов)
• крепления M2.5 для базовой платы RAK19007 или RAK19003
• крепления M2 для модуля зеленой энергии RAK19004 (для зарядки от солнечной энергии)
• Крепление антенны типа N для основной антенны
• Отсек с фрикционным креплением для 28-миллиметровой керамической GPS-антенны
• Водонепроницаемый разъем USB-C
• Резьбовое отверстие для кабельного ввода M8 для проводов солнечной зарядки
• Дополнительное дренажное отверстие
• Три варианта крепления:
• Резьбовые вставки для крепления магнитов

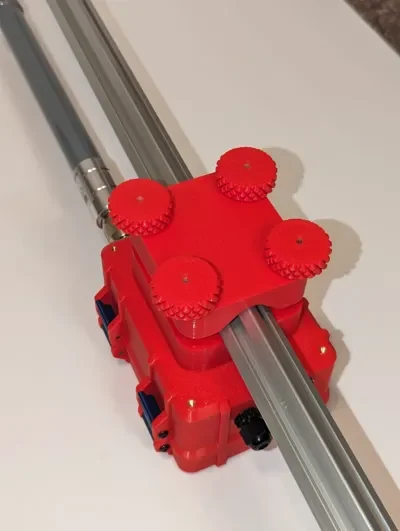

• Сложный и довольно неудобный механизм крепления к столбу

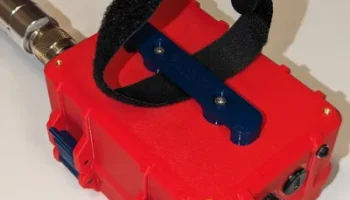

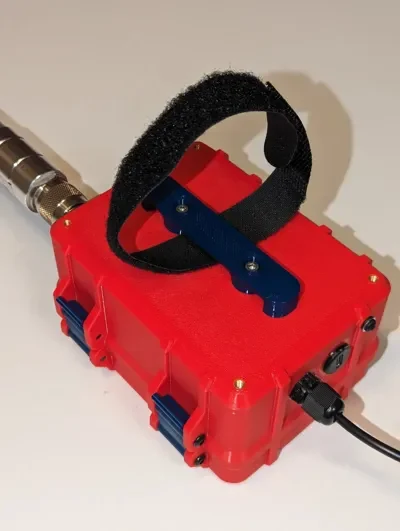

• Простой и очень удобный механизм для использования стяжек или других ремешков

Система крепления на задней панели корпуса состоит из четырех отверстий в квадрате 100 мм x 70 мм и двух отверстий в центре с расстоянием 40 мм между ними (см. рисунок). Эти отверстия не проходят насквозь, поэтому вода не может просочиться через них. Их размеры подходят для термоусадочных вставок M3x4,6x6 мм.

Список деталей:

• Базовая плата RAK19007 или RAK19003 с модулем ядра RAK4631 или RAK113100.
• 4 винта M2,5x6 мм (входят в комплект плат RAK

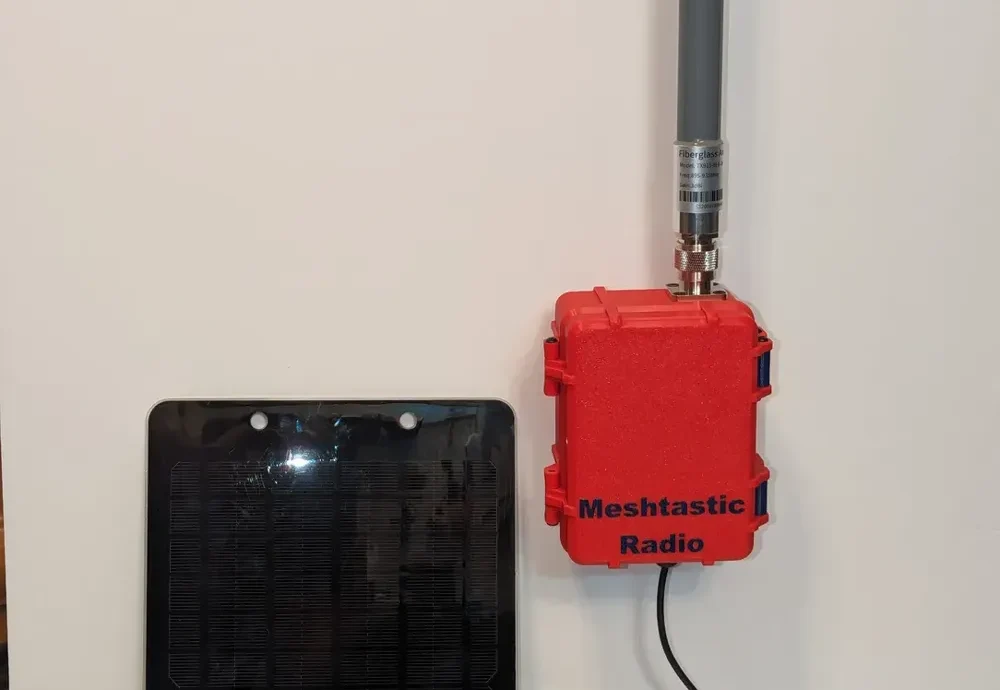

•  Зеленый модуль питания RAK19004 (если вы хотите заряжать от солнечной батареи с нерегулируемой панелью).
• 4 винта M2x6 мм.
• 1–4 батареи 18650 в комплекте
• 10 термоусадочных вставок M3x4,6x6 мм
• 6 винтов M3x25 мм
• Кабель N-type к UFL и крепление для антенны
• Водонепроницаемый разъем USB-C и соединитель USB-C (спаяны вместе)
• Кабельный ввод M8
• Антенна LoRa типа N
• 4 винта с потайной головкой M3x6 мм
• GPS-модуль RAK12500
• GPS-антенна 28x28 мм
• Возможно, я что-то еще забыл

Обратите внимание, что этот корпус является погодостойким, но не водонепроницаемым, даже с уплотнителем из ТПУ. Я поместил его в душ прямо под струю воды примерно на час, и он остался сухим, поэтому дождь ему не повредит. Однако, когда я погрузил его на ночь в воду (конечно, без электроники внутри), он наполнился водой примерно наполовину, так что где-то была небольшая утечка. В нижней части корпуса есть небольшое отверстие, которое можно оставить открытым, чтобы оно служило дренажным отверстием на случай попадания воды, или заделать его болтом M3.
