Вытяжка для пайки с настраиваемой сеткой
Этот простой вытяжной вытяжной прибор для пайки предназначен для использования с листовыми фильтрами с активированным углем и 120-мм вентилятором в корпусе ПК.
Модель разделена на три части: Тело, Верх, Сетка.
Напечатайте 2x Mesh, используя модификатор слайсера:

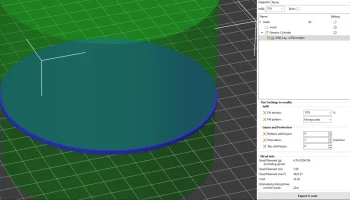

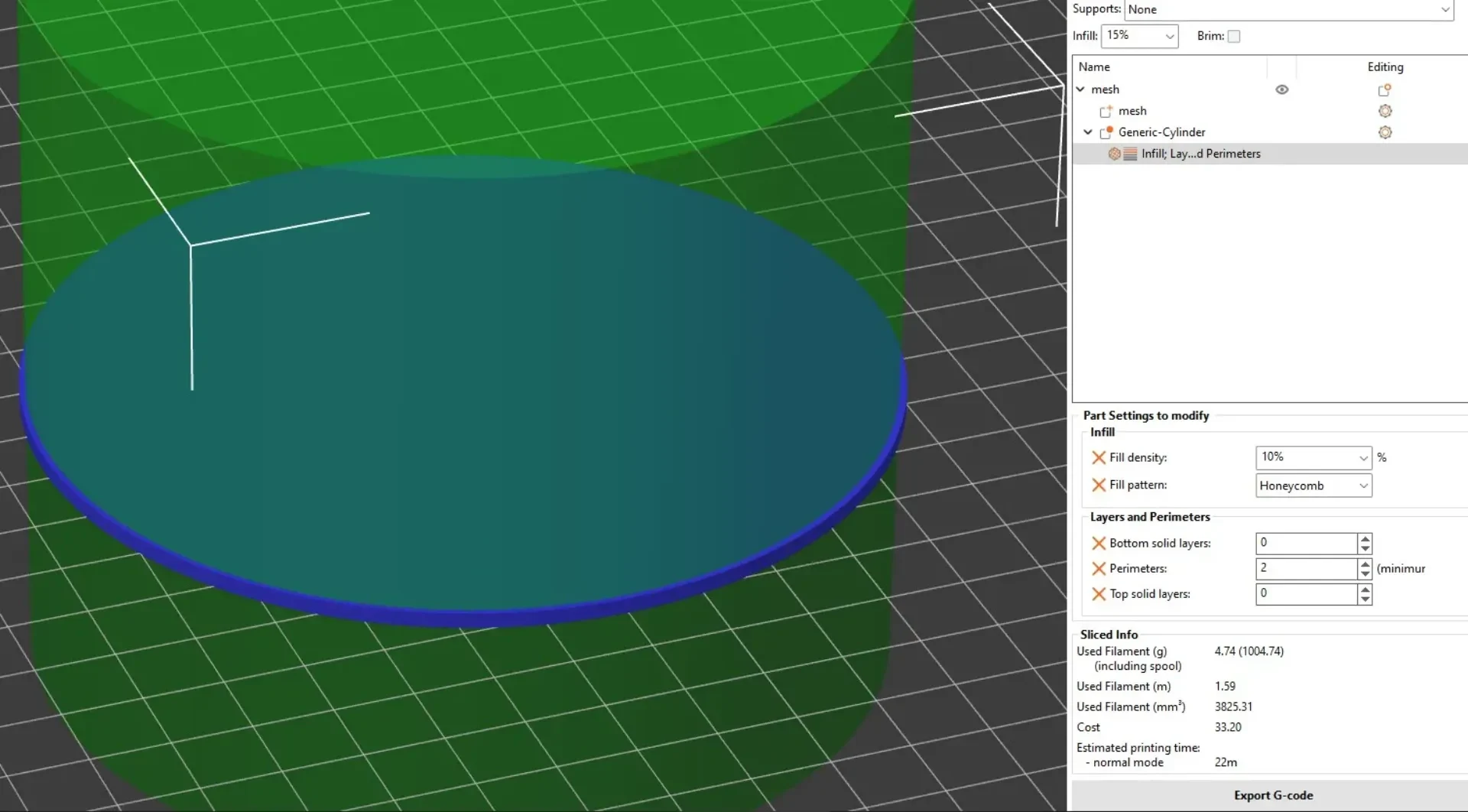

Выберите объект «Сетка» в правом меню, добавьте модификатор «цилиндр».
Измените размер и расположите цилиндр, чтобы оставить нетронутым небольшой круг снаружи модели.

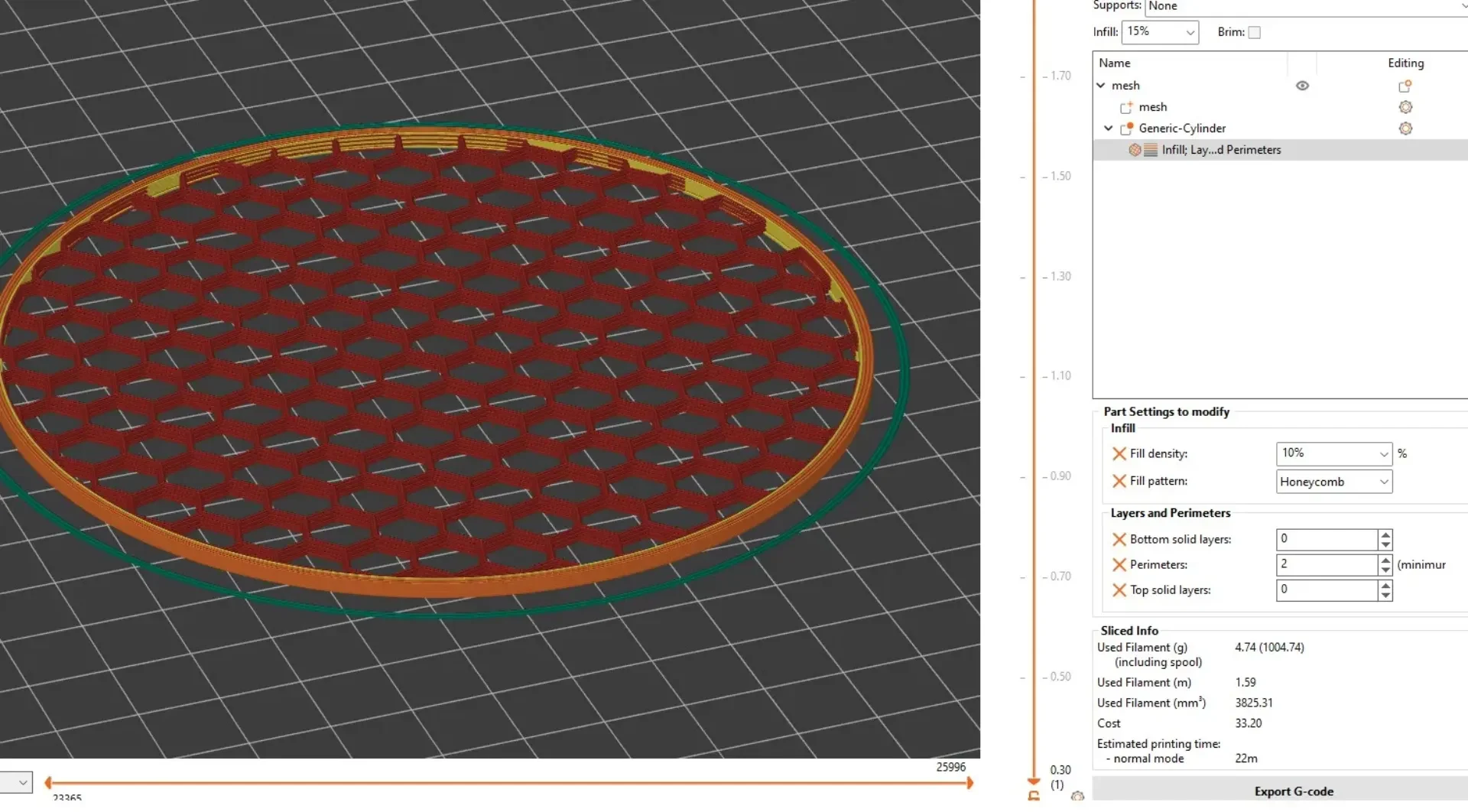

Добавьте настройки «Заполнение», «Слои» и периметры цилиндра.
Установите верхний и нижний слои на 0, а периметры на низкое значение. Я использовал 2.

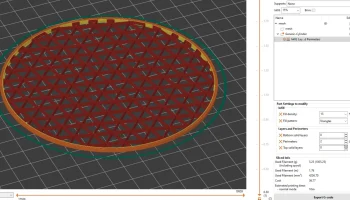

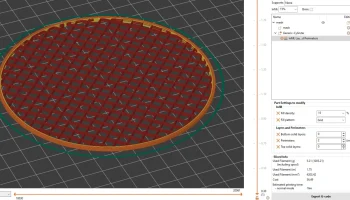

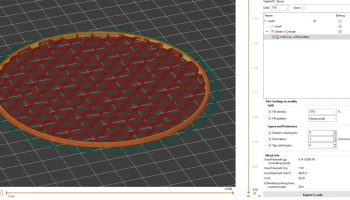

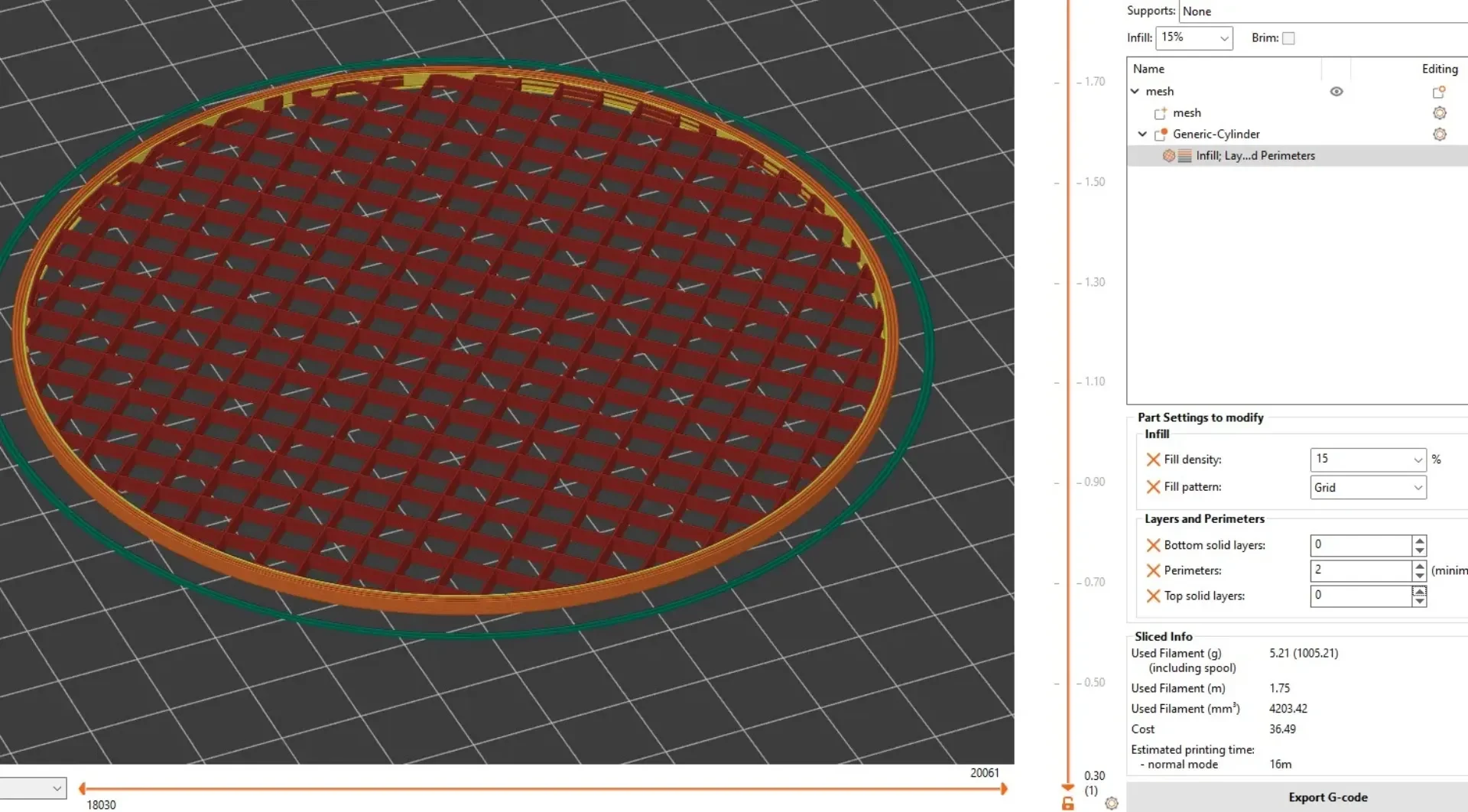

Задайте понравившийся узор заполнения и плотность, примеры смотрите на фотографиях.

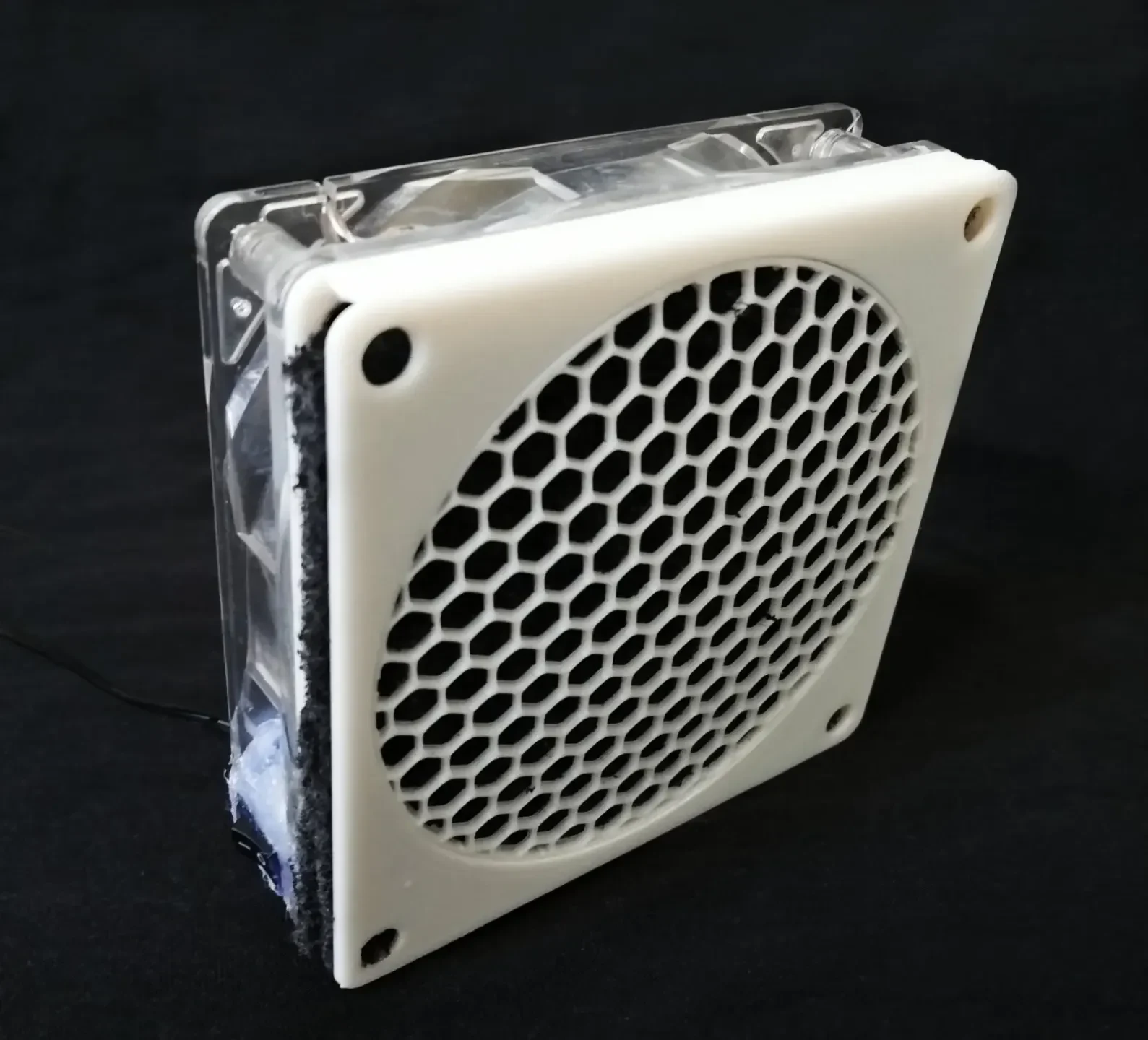

Распечатайте 1 корпус и верхнюю часть. В каждую приклейте по кусочку сетки. Я использовал суперклей.
Сетчатая модель была создана с допуском 0,1 мм, поэтому она должна очень плотно прилегать.

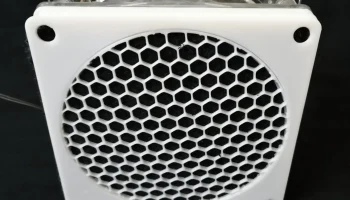

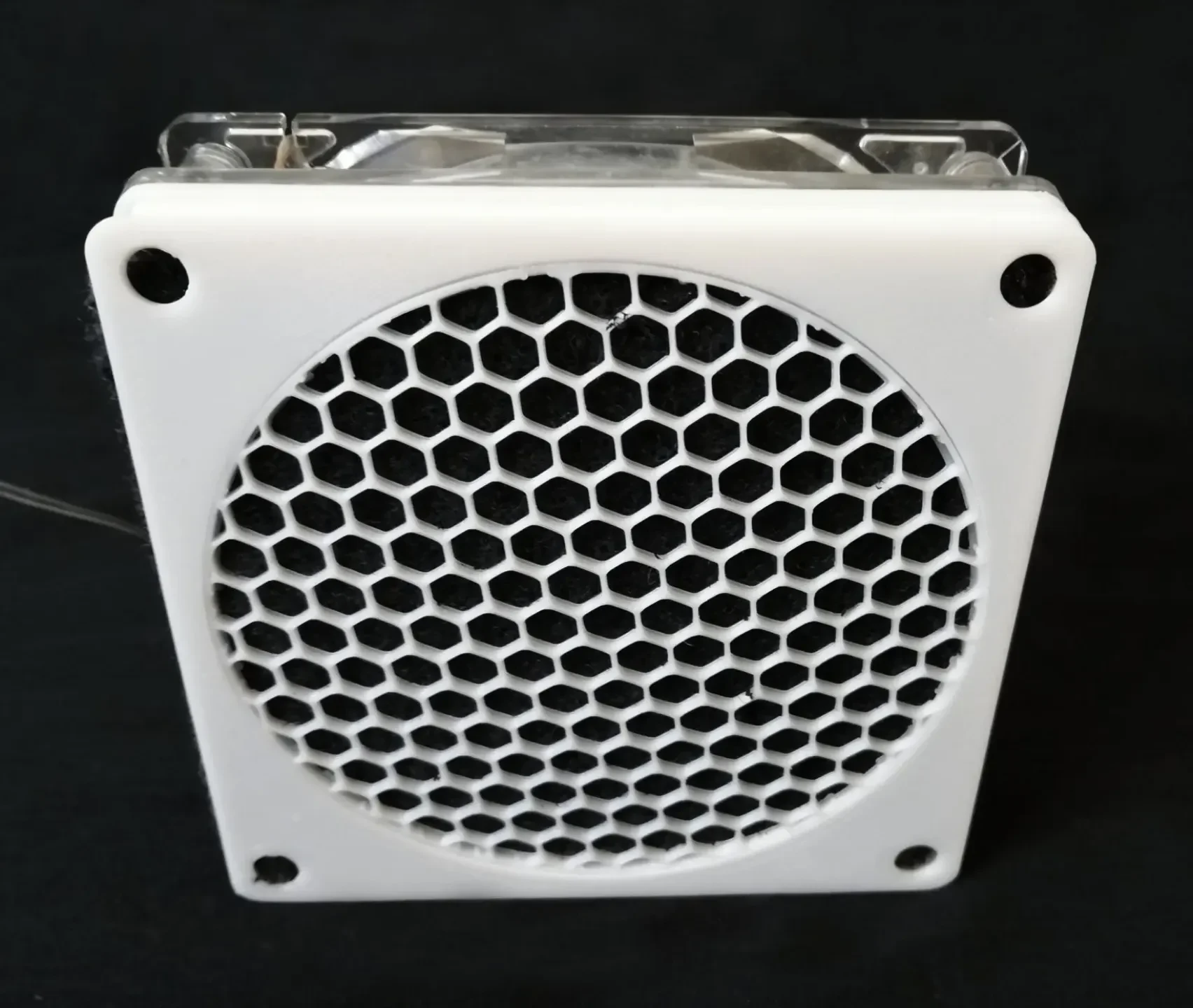

Мне пришлось еще немного отшлифовать, чтобы все подошло идеально. Моя сетка даже немного выпирает, но мне нравится вид.
Корпус и верхняя часть склеиваются между собой с помощью регистрационных выступов.
(Мой принтер не смог воспроизвести выступы должным образом, поэтому я отшлифовал их и проигнорировал.)

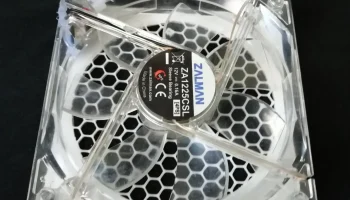

Я использовал 120-мм вентилятор для корпуса ПК, который поставлялся в комплекте с саморезами, поэтому я использовал их повторно, но для установки подойдет любой достаточно длинный винт M4 с гайкой. Отверстия потайные, поэтому головка не мешает вставлять фильтр.
Перед установкой убедитесь, что направление воздушного потока правильное.
После сборки проденьте один или два куска фильтрующего материала через пустую сторону.
Я использовал два слоя, которые по-прежнему пропускают достаточный поток воздуха, чтобы отводить пары на расстояние примерно 10 см. Ваш пробег может варьироваться в зависимости от вашего поклонника.

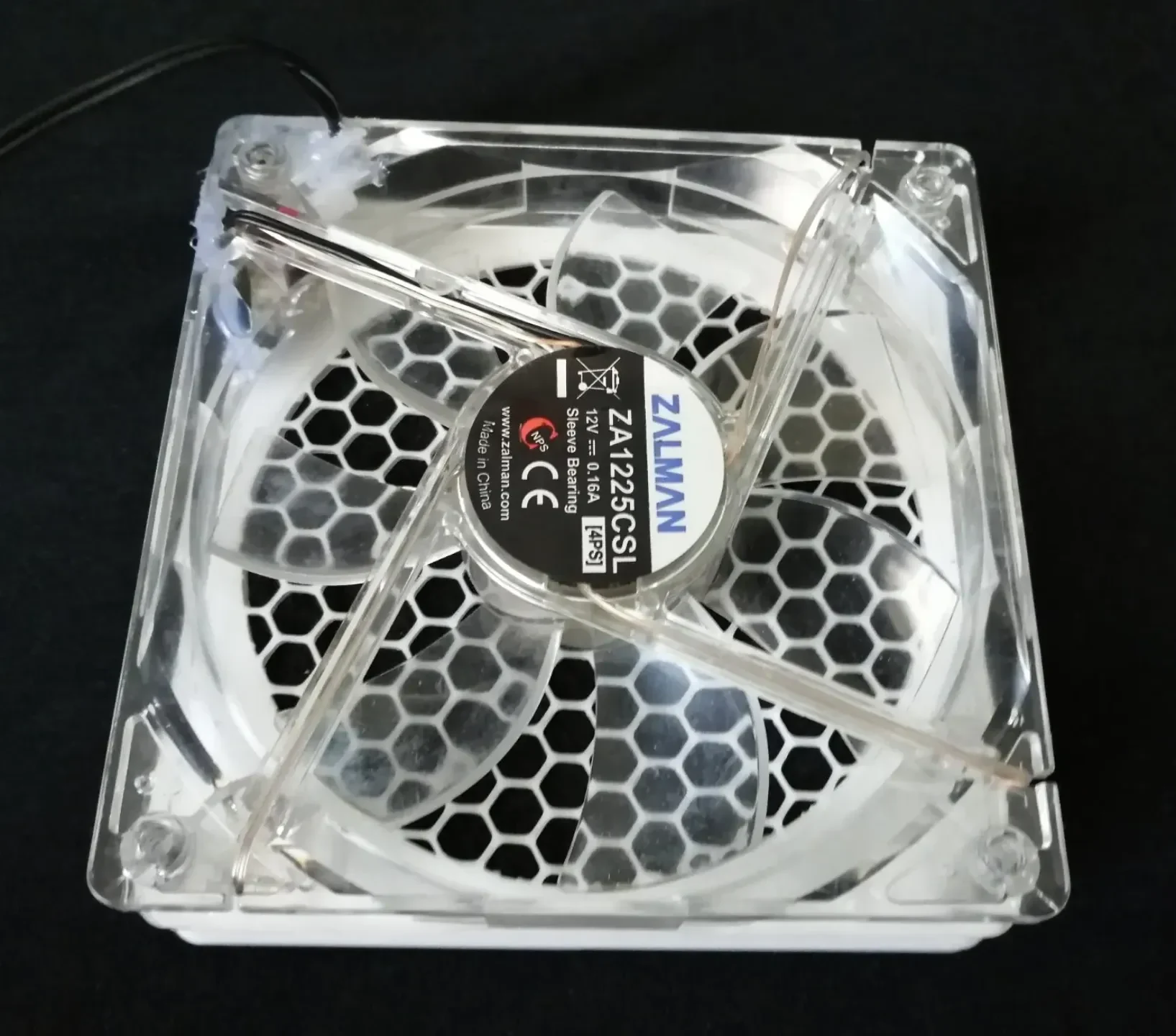

Мой вентилятор на 12 В, поэтому я припаял его к адаптеру на 12 В с помощью простого тумблера.
Переключатель хорошо вписался в угол корпуса вентилятора, и я использовал немного горячего клея, чтобы закрепить проводку и переключатель. Выглядит немного беспорядочно, но работает.
