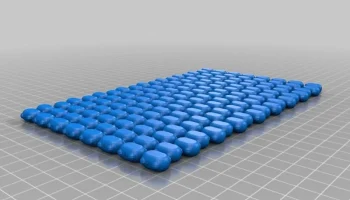

FlexMesh 2.1 Соединяем гибкую кольчужную сетку

FlexMesh 1.0 — это весело. Теперь давайте перейдем на следующий уровень. Хотя базовая геометрия осталась прежней, штифты были заменены на выступы. Объекты, соединенные посредством выступов, гораздо проще конструировать и экспериментировать с ними. Теперь наши изделия FlexMesh стали более долговечными и позволяют практически безграничные возможности настройки цветов и геометрии. FlexMesh 2 демонстрирует, как справиться с еще большим количеством проблем современной недорогой технологии 3D-печати...

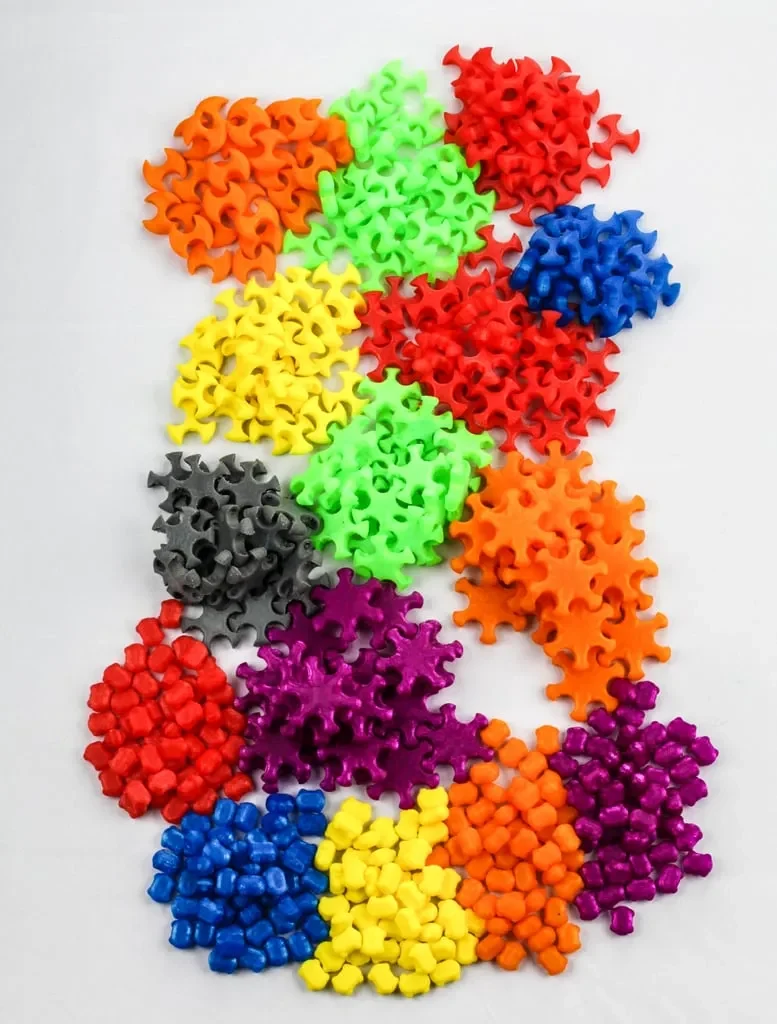

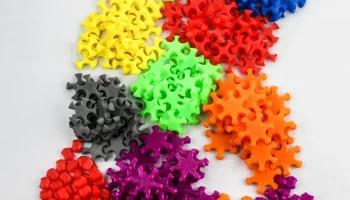

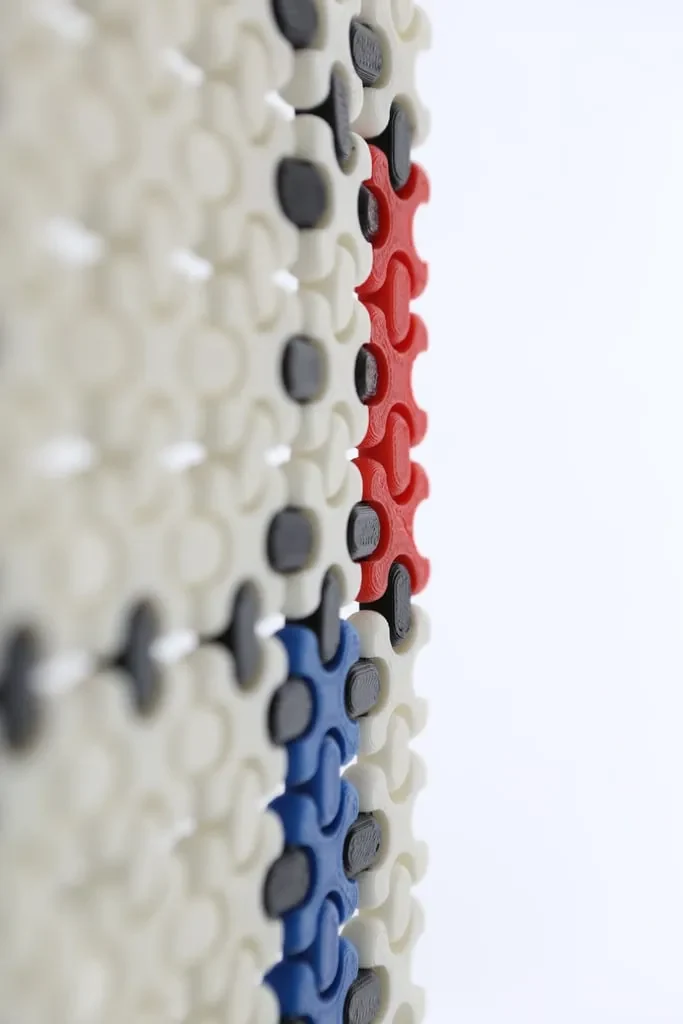

В наших 3D-творениях мы можем использовать несколько плашечных цветов.
Мы можем быстро и легко исследовать топологии и геометрии.

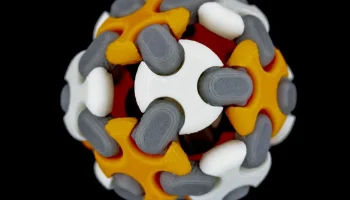

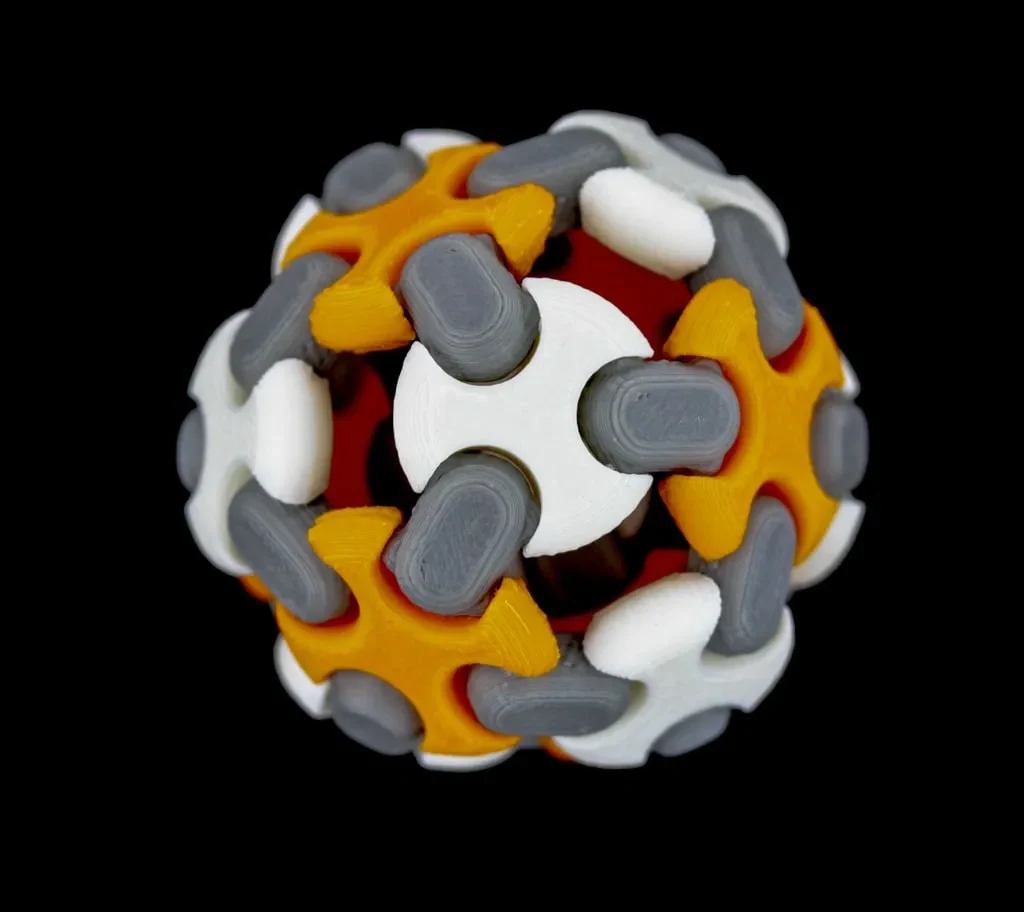

Мы можем соединить фигуру, а затем разобрать ее и использовать части снова и снова.

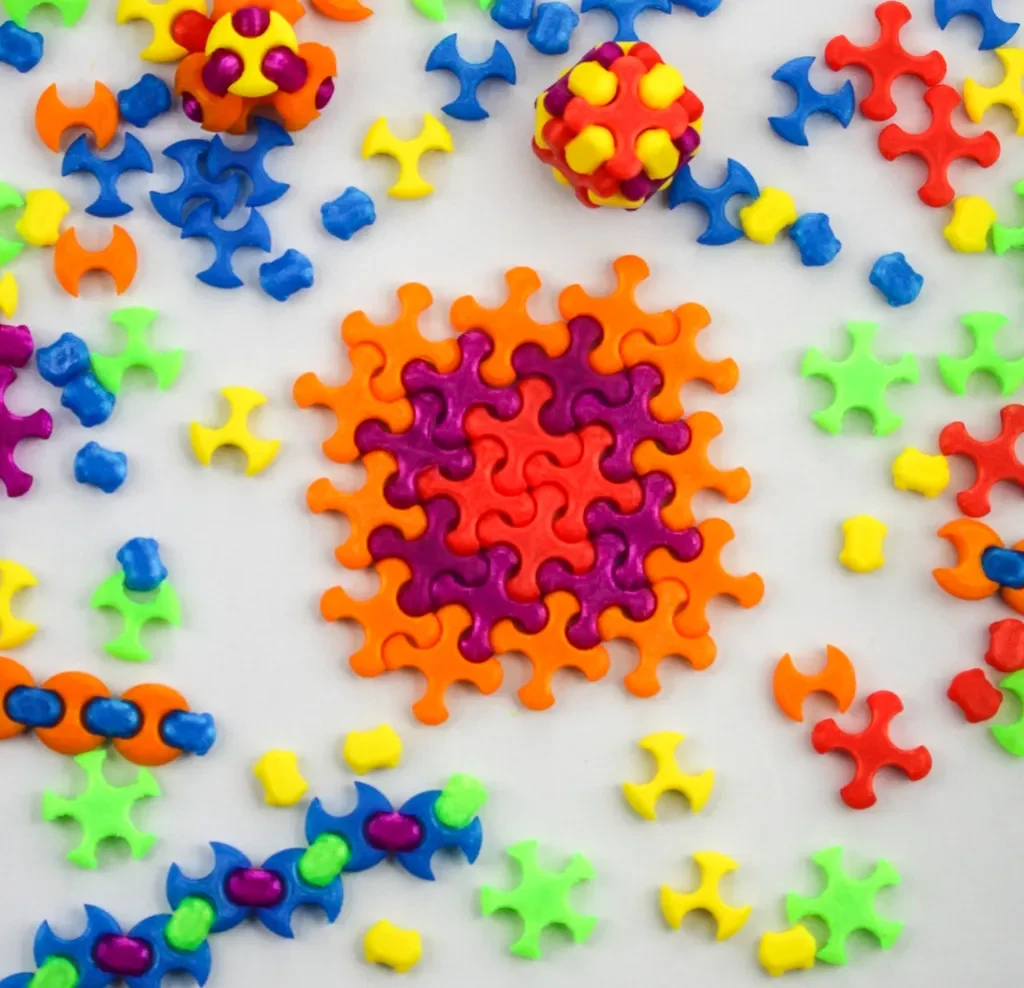

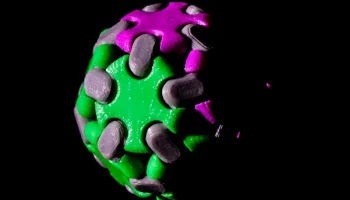

Мы можем расширить репертуар форм, совместимых с FlexMesh, чтобы исследовать, создавать и играть с ними.

FlexMesh 2.1 уже здесь. Раздел загрузок теперь включает 5- и 6-сторонние фигуры, а также более округленное семейство из 5 новых фигур. Подробную информацию можно найти в примечаниях к выпуску.

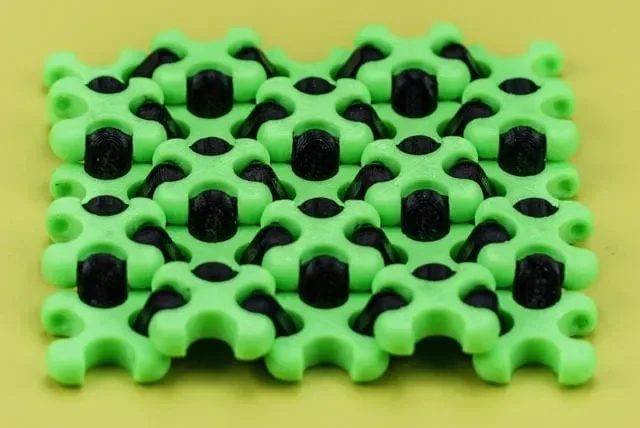

TriSphere — еще один гибкий шаблон сетки, который стоит изучить.

Посетите разделы «I Made One» и «Remixes», чтобы увидеть образцы объектов FlexMesh, которые вы можете создать.

Учебное пособие Inventor Studios Tinkercad знакомит учащихся с этим проектом. Просмотрите всю коллекцию, чтобы усовершенствовать свои навыки моделирования.

Инструкции

Прочтите примечания к выпуску FlexMesh 2.1, чтобы узнать об изменениях в дизайне и деталях печати.

FlexMesh 2 хорошо печатает на пластиках ABS и PLA с двумя оболочками и заполнением от 10% до 20%. Можно использовать практически любой разумно настроенный принтер FDM или SLA. Slic3r, Makerware и Simplify3D способны точно нарезать фигуры.

FlexMesh 2.1 — это 23-й этап нашего внутреннего цикла инноваций. Он не идеален, хотя многие предыдущие недостатки были устранены. Самой серьезной проблемой было расстояние между выступами или выступами на разъемах и углублениями или отверстиями в сети. (Duo, Tri, Quad, Penta и Hexa). Некоторые комбинации принтера и материала обеспечивают плотное прилегание, в то время как другие дают очень свободное прилегание. Прочтите примечания к выпуску для получения более подробной информации.

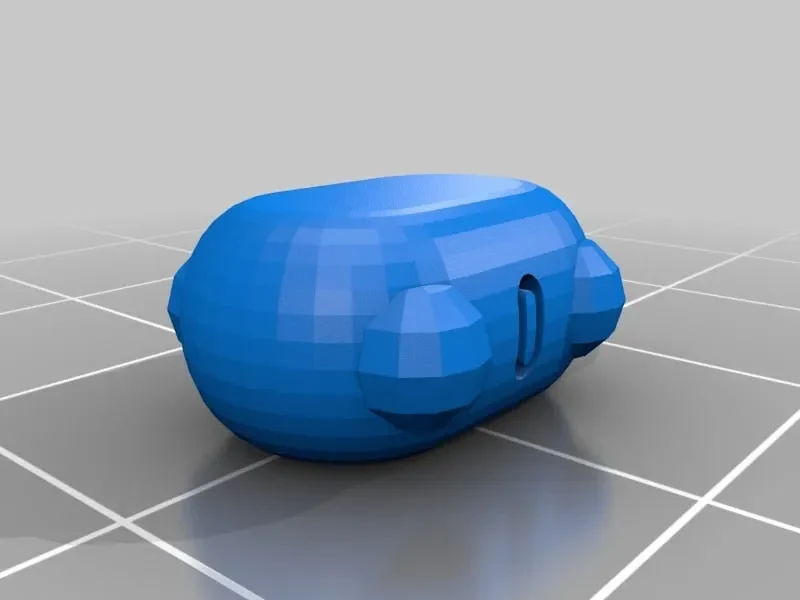

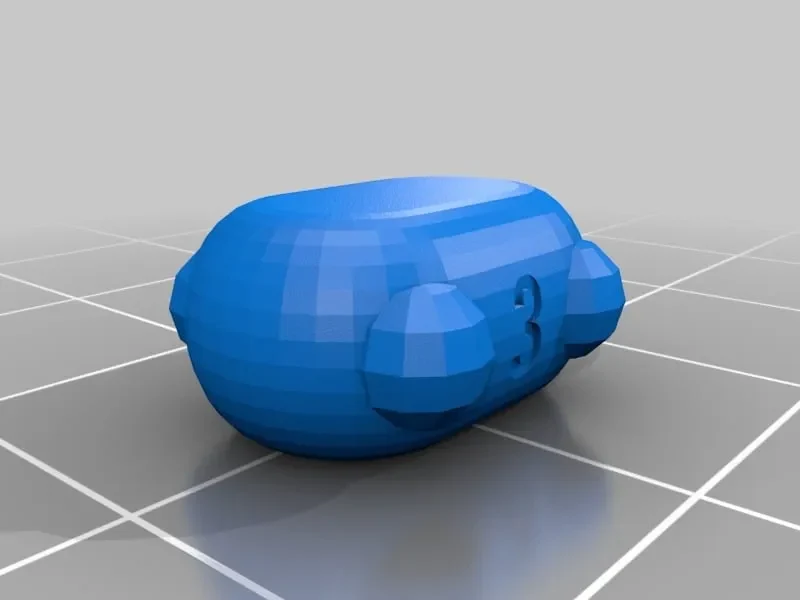

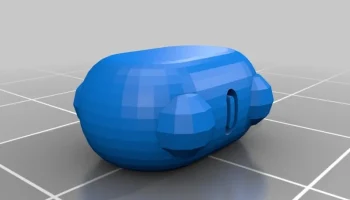

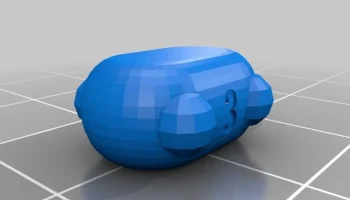

Примечание. Вот как можно определить, какой вариант печатного разъема вы держите в руках… Форма SubWide имеет тонкую букву W сверху. Каждый из сабвуферов, выпущенных в версии 2.1, имеет номер, выбитый на одной стороне между выступами. Если вы не видите ни одной из этих маркировок, возможно, у вас оригинальный сабвуфер.

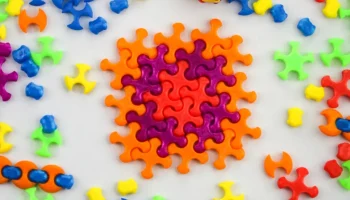

Формы FlexMesh соединяются вместе с помощью вращательного движения. Посмотрите видео в галерее этой штуки, чтобы увидеть, как работает это вращательное движение. Для достижения наилучших результатов вкрутите выступ в отверстие спереди основной части.

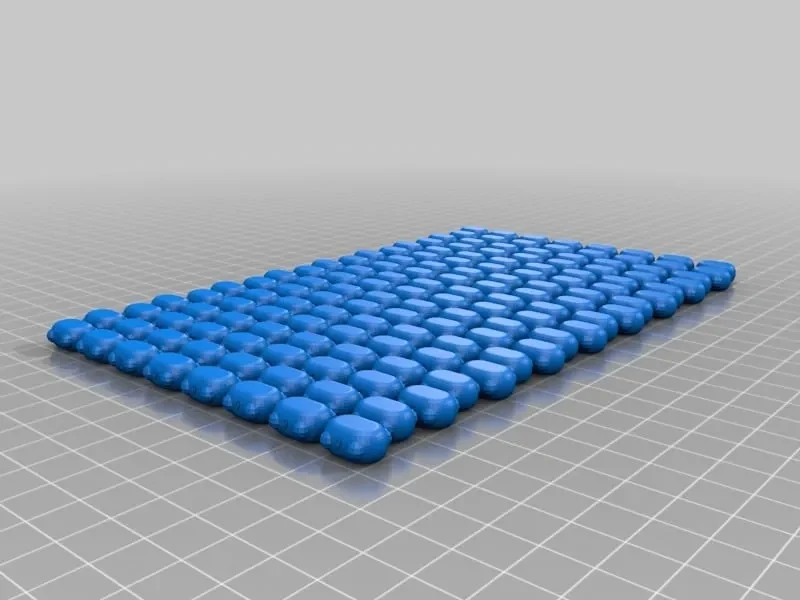

Добавлены дополнительные файлы STL для печати большого количества деталей.

Удачи и, пожалуйста, найдите время, чтобы отправить ремиксы на благо всех.
