Адаптер диаметра V-образного блока для штангенциркулей (...

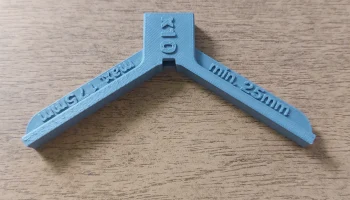

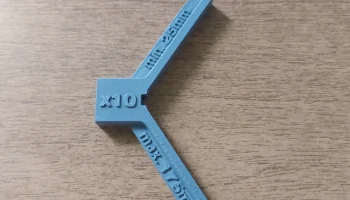

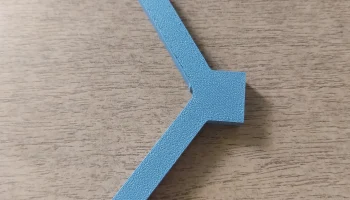

Небольшой адаптер, напечатанный на 3D-принтере, который позволяет измерять диаметр цилиндра, используя стержень глубины штангенциркуля вместо губок.

⚠ Прочитайте это первым

Если вы можете измерить деталь губками штангенциркуля, сделайте это. Он всегда будет точнее, чем этот адаптер. Этот инструмент предназначен для случаев, когда челюсти невозможно использовать, например:

Трубы, столбы или решетки, доступ к которым есть только с одной стороны.

Диаметр больше, чем отверстие губки вашего суппорта.

Детали с фланцами, колпачками или буртиками, блокирующими губки.

Быстрая проверка уже установленных трубок или стержней

Как это работает

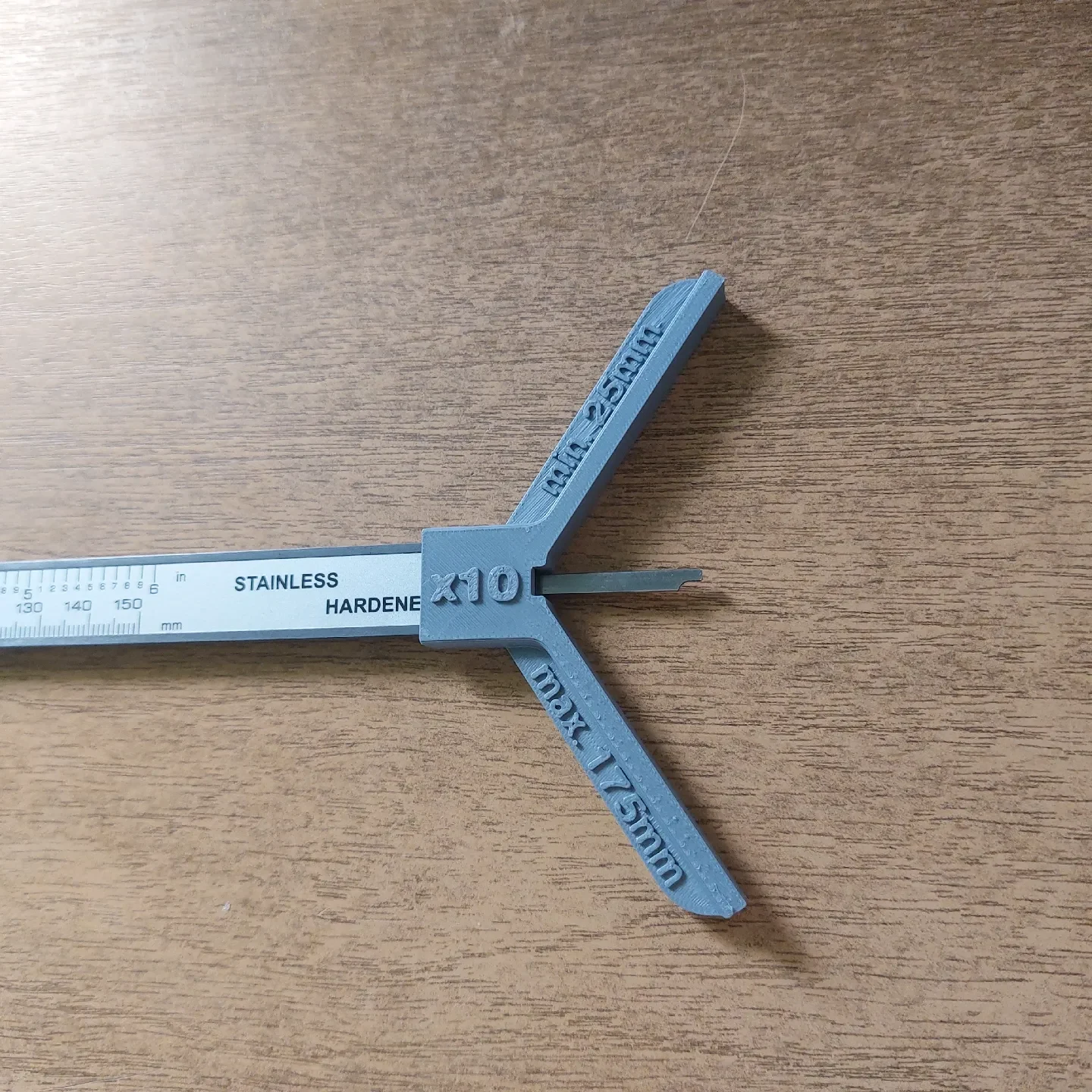

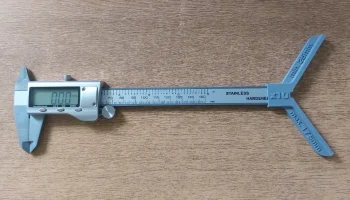

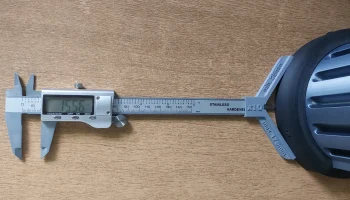

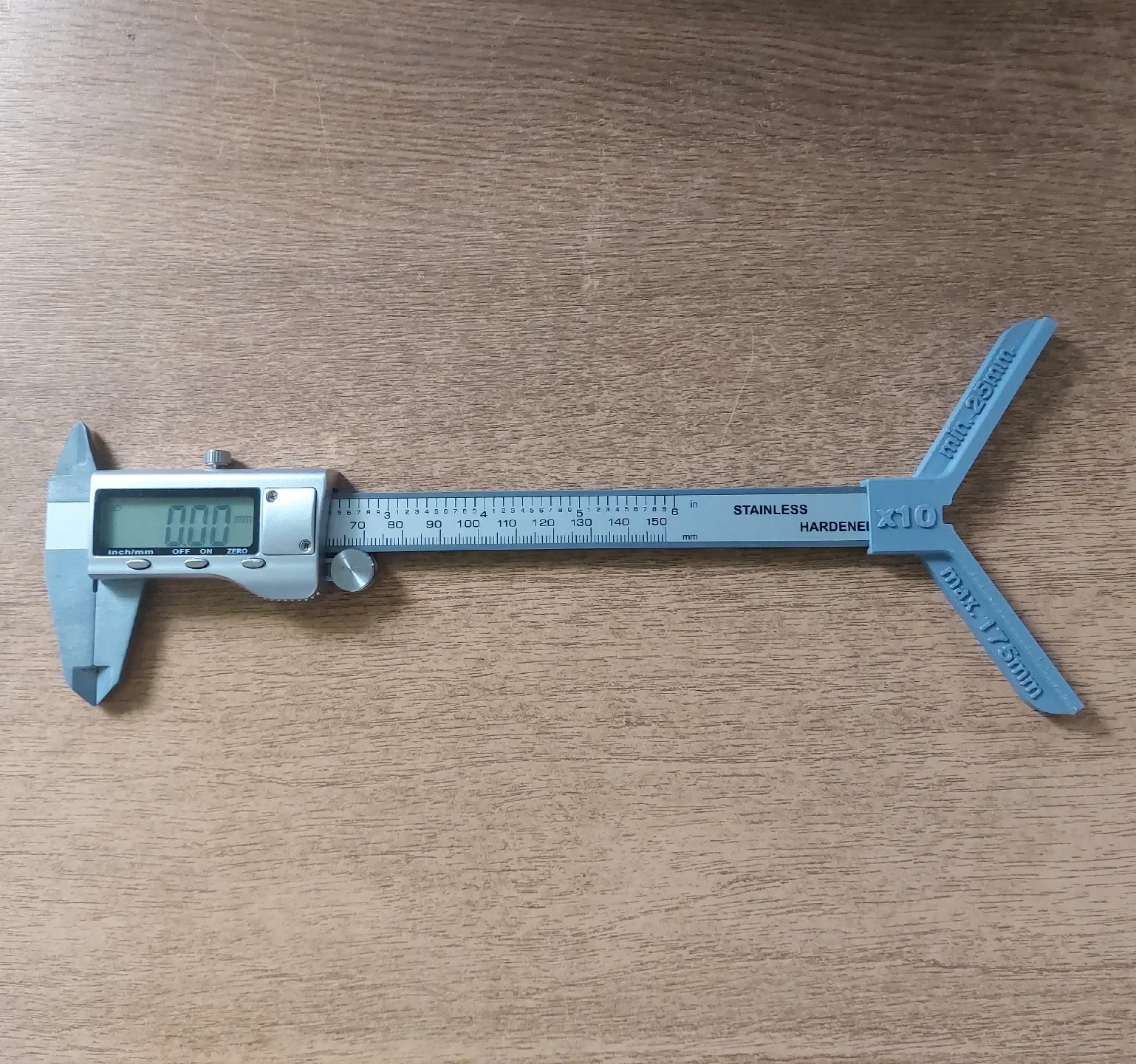

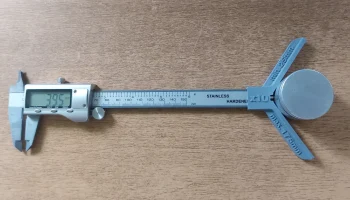

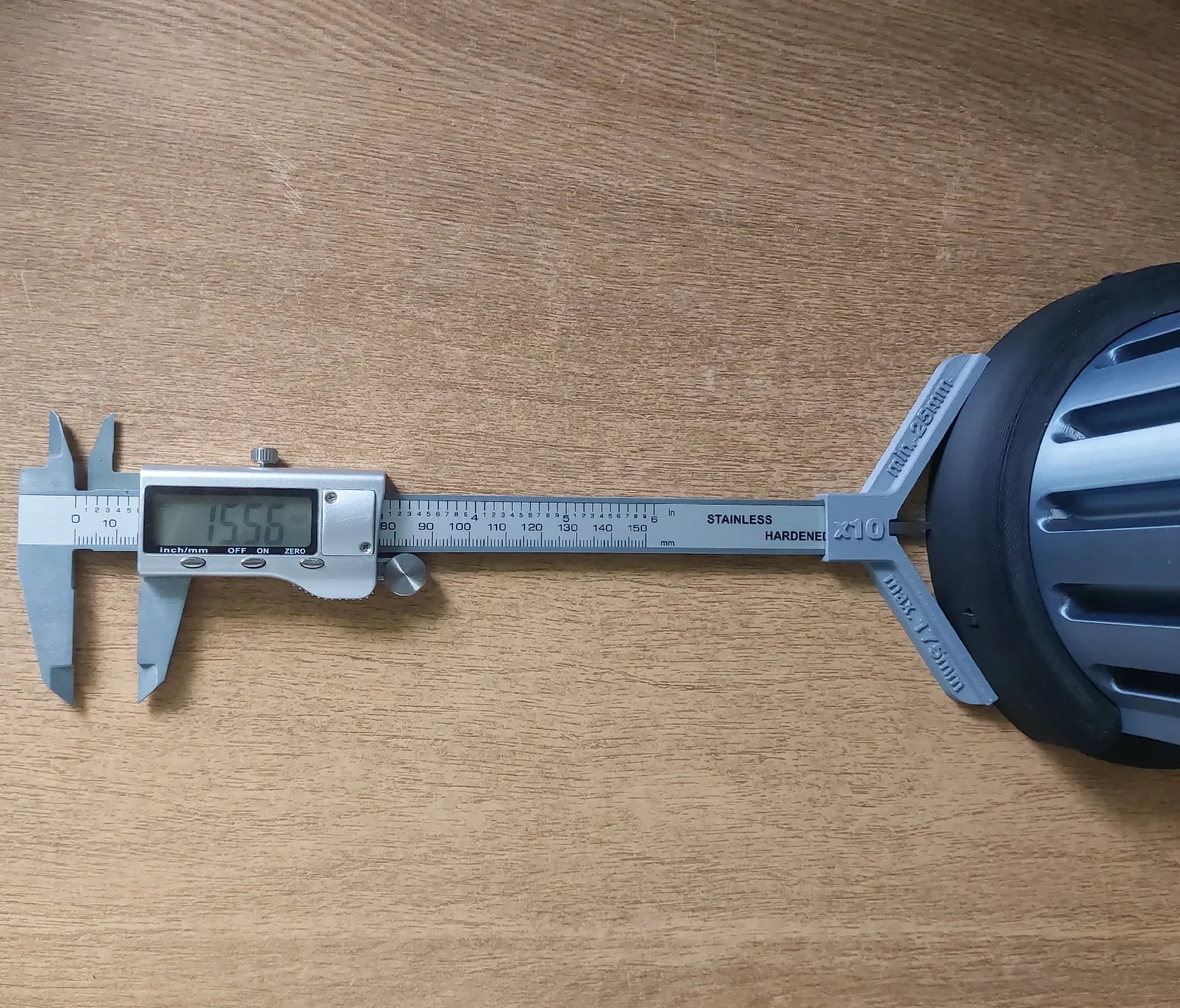

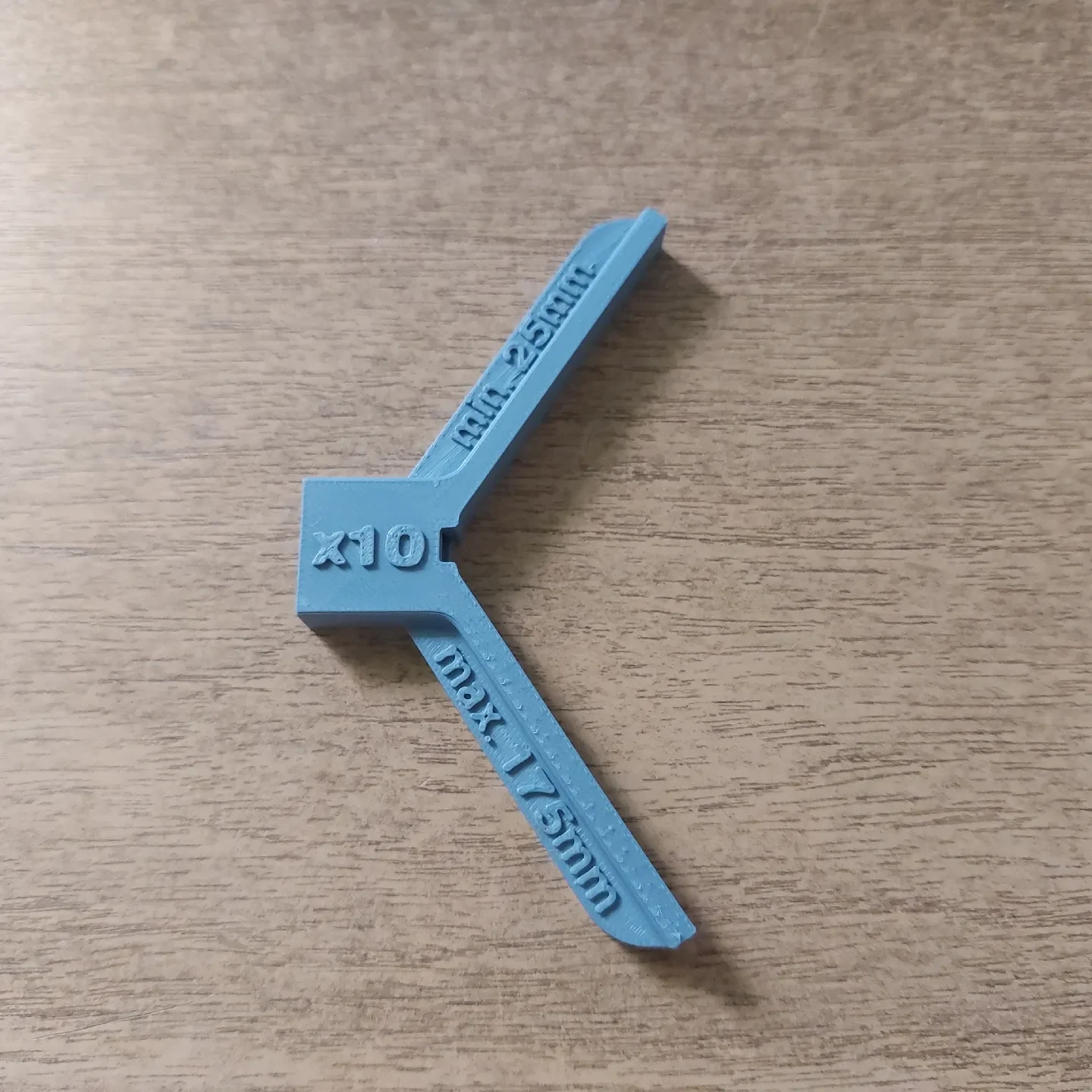

Адаптер защелкивается на конце суппорта. Прижмите цилиндр к V, протолкните стержень глубины через паз до тех пор, пока он не коснется поверхности, и считайте значение на дисплее. Умножьте показания на 10, чтобы получить диаметр.

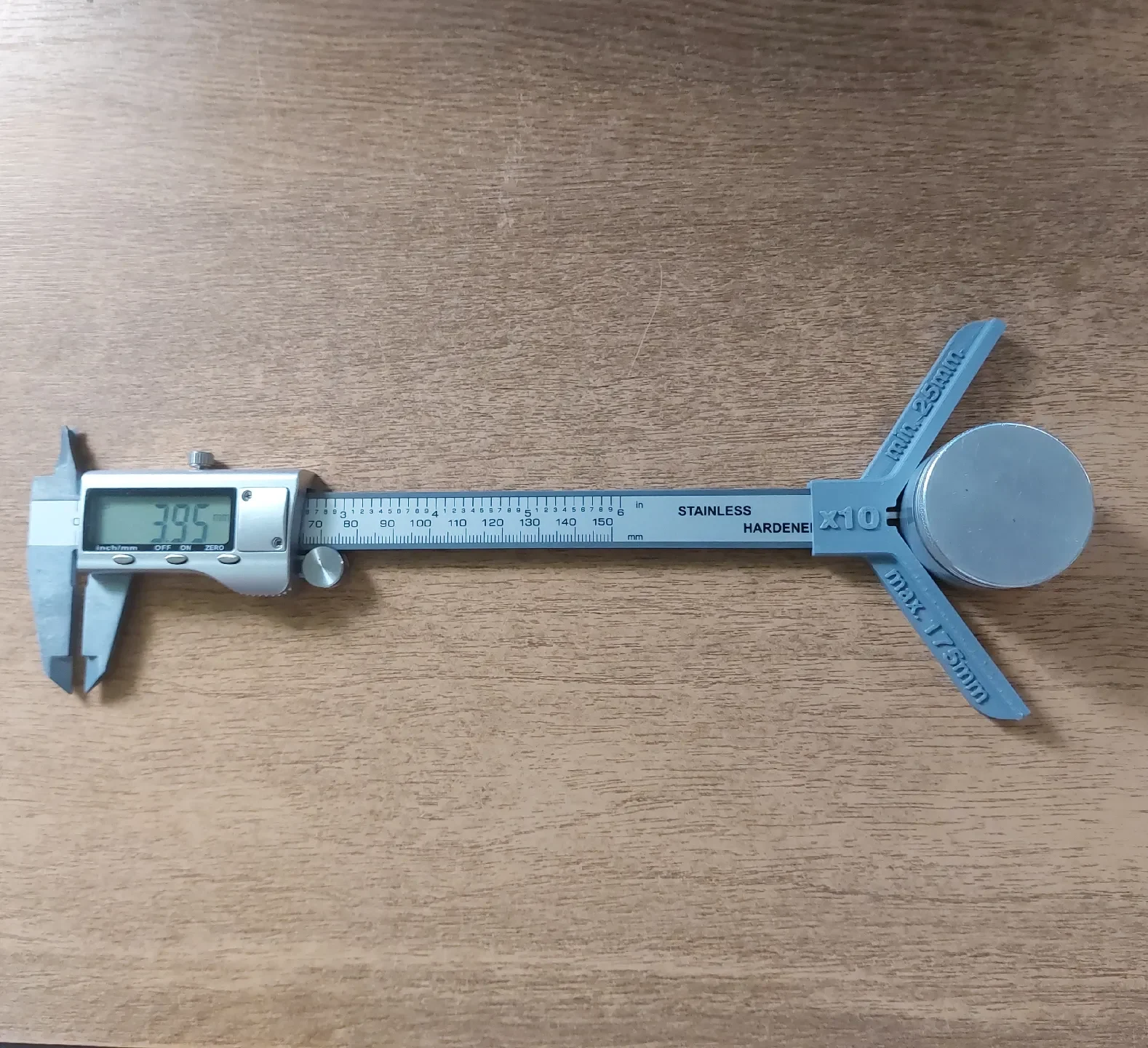

Пример: на дисплее отображается 3,95 → диаметр 39,5 мм.

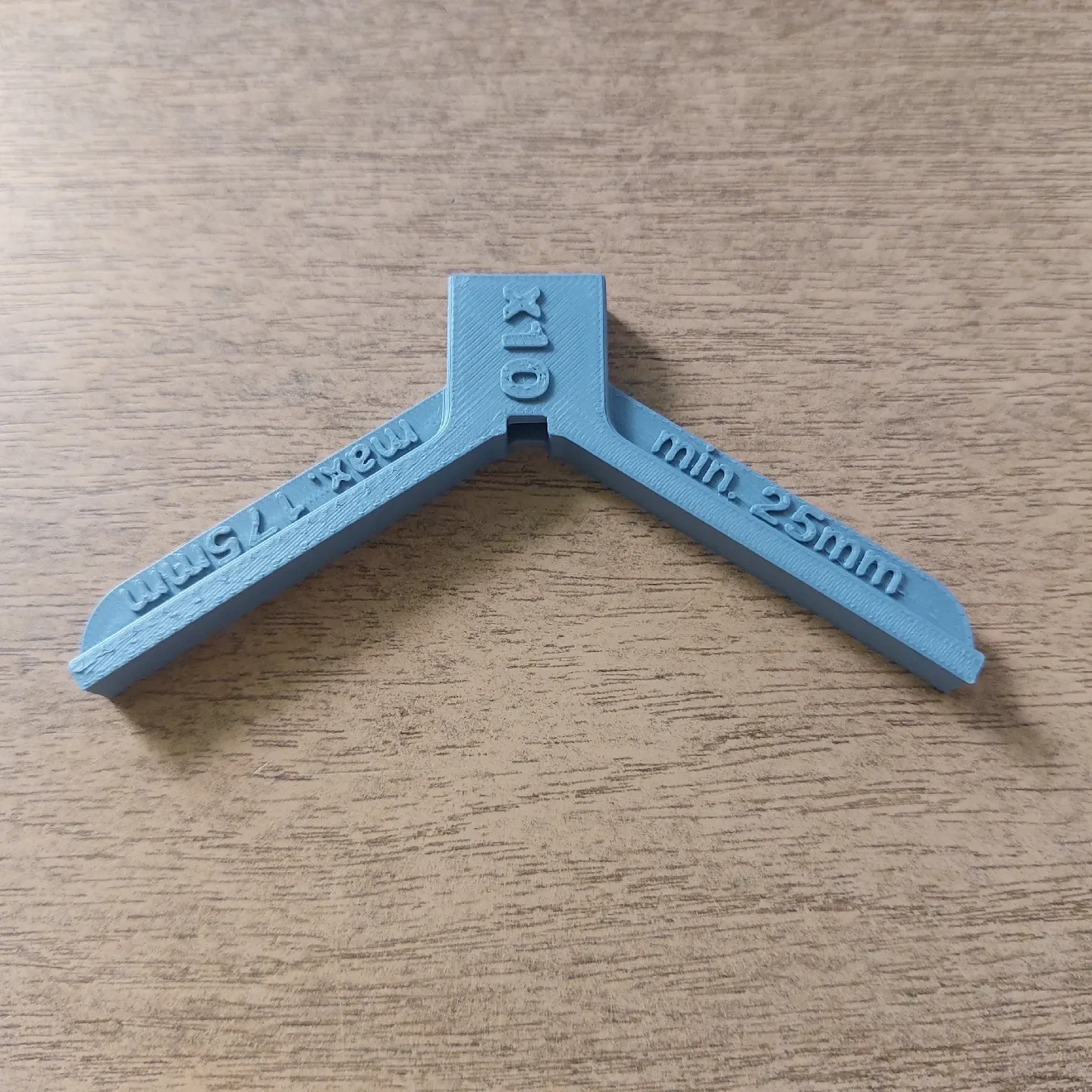

Угол V составляет 112,89°, что составляет ровно одну десятую диаметра. Геометрия делает свою работу, поэтому угол должен оставаться правильным (см. советы по печати).

Точность

Типичная точность: ±0,1 мм по диаметру.

Коэффициент x10 умножает любую ошибку чтения на 10, поэтому основным источником ошибки является то, насколько сильно вы прижимаете стержень к детали. Используйте легкое, последовательное прикосновение и сделайте в среднем 3-4 показания.

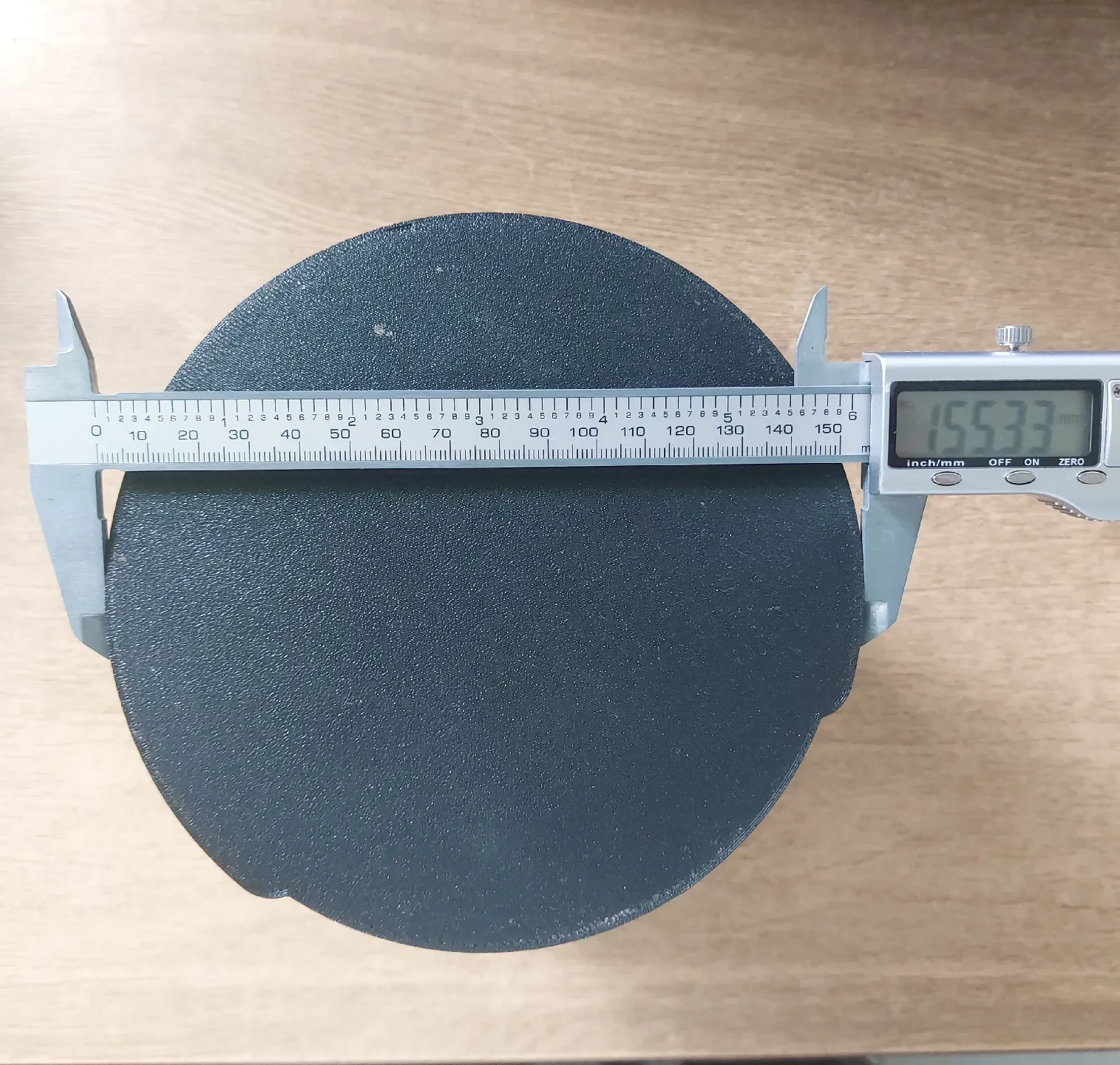

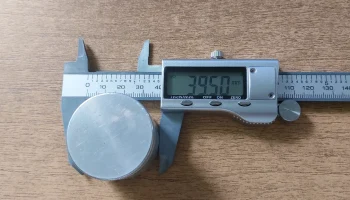

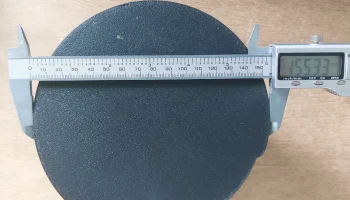

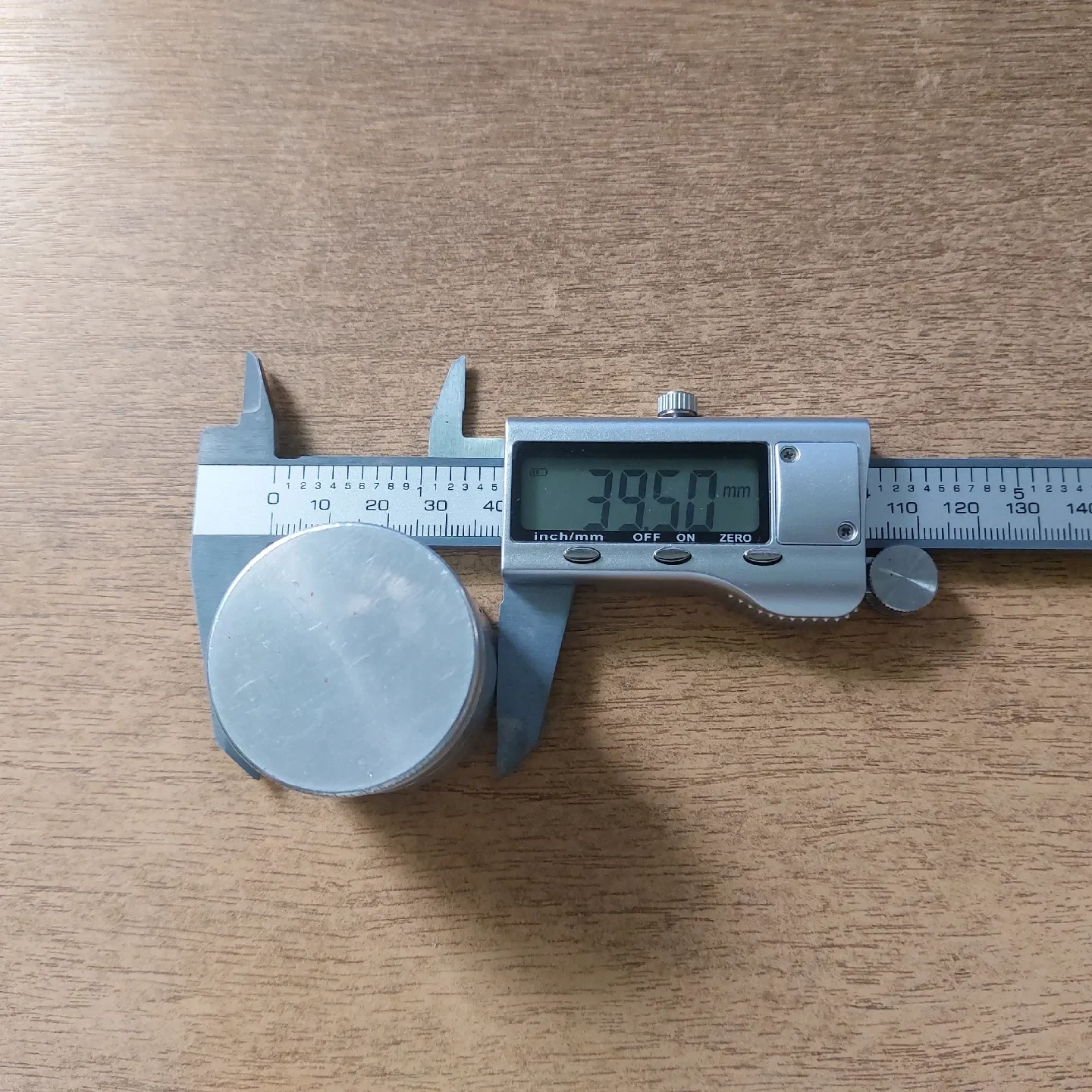

Протестировано с калиброванным штангенциркулем на цилиндре диаметром 39,49 мм и 51,99 мм, погрешности в пределах ±0,1 мм.

Только круглые детали. Цилиндр с небольшими выступами (некруглой формы) может дать неправильное значение буквы V.

Диапазон

Рекомендуется: от 30 до 170 мм.

Теоретический предел: около 175 мм. Выше этого уровня цилиндр перестает касаться плоской поверхности рычагов, и показания становятся недействительными.

Советы по печати

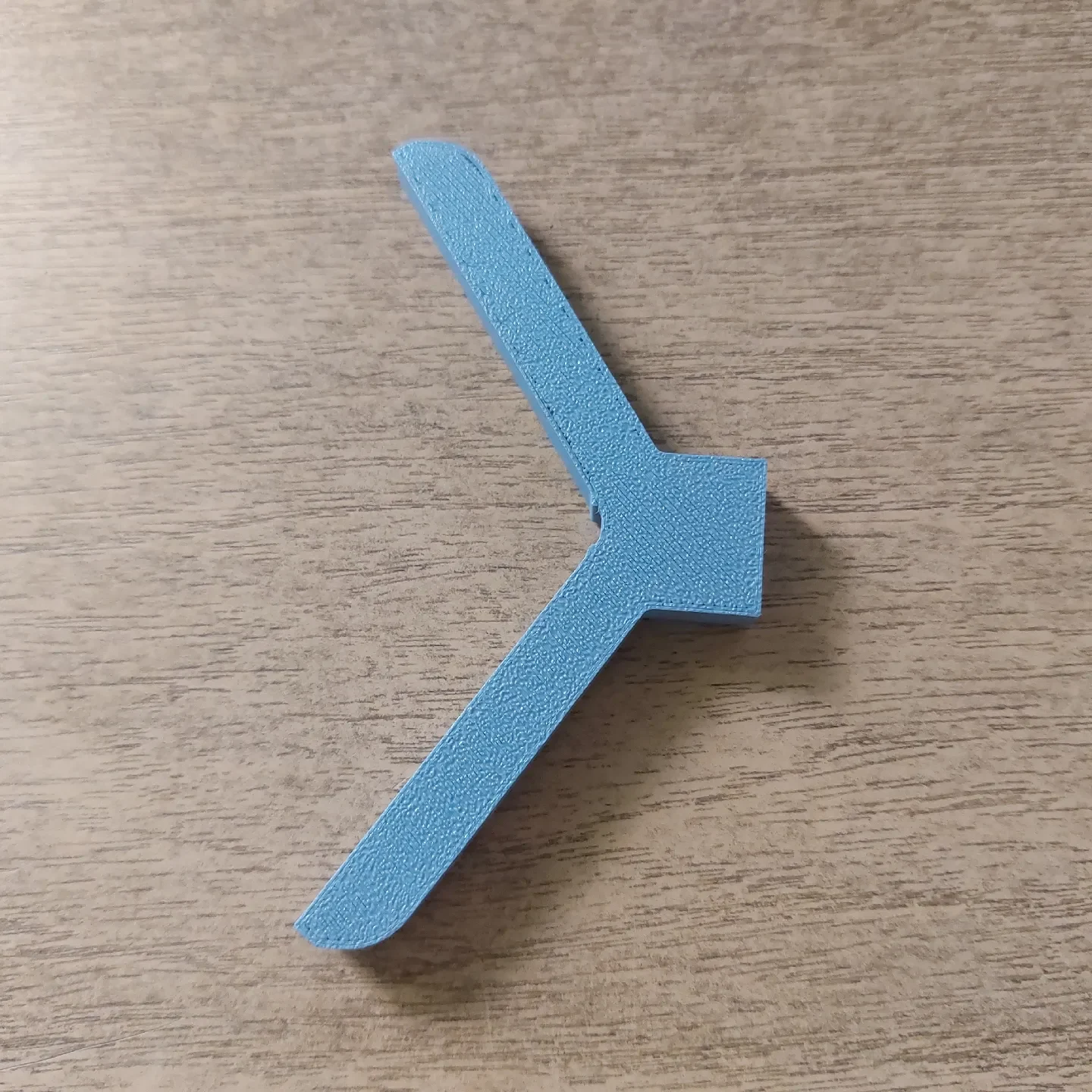

Материал: PETG или жесткий PLA. Угол — это то, что обеспечивает точность, поэтому избегайте материалов, которые деформируются.

Распечатайте его ровно так, чтобы V-образные поверхности были как можно более чистыми, и при необходимости слегка отшлифуйте их.

Не оставляйте его на солнце или в горячей машине, так как тепло может изменить угол.

Высота рычага: 8 мм.

Прежде чем доверять ему, проверьте его один раз на цилиндре известного диаметра.

Совместимость

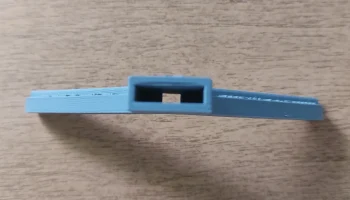

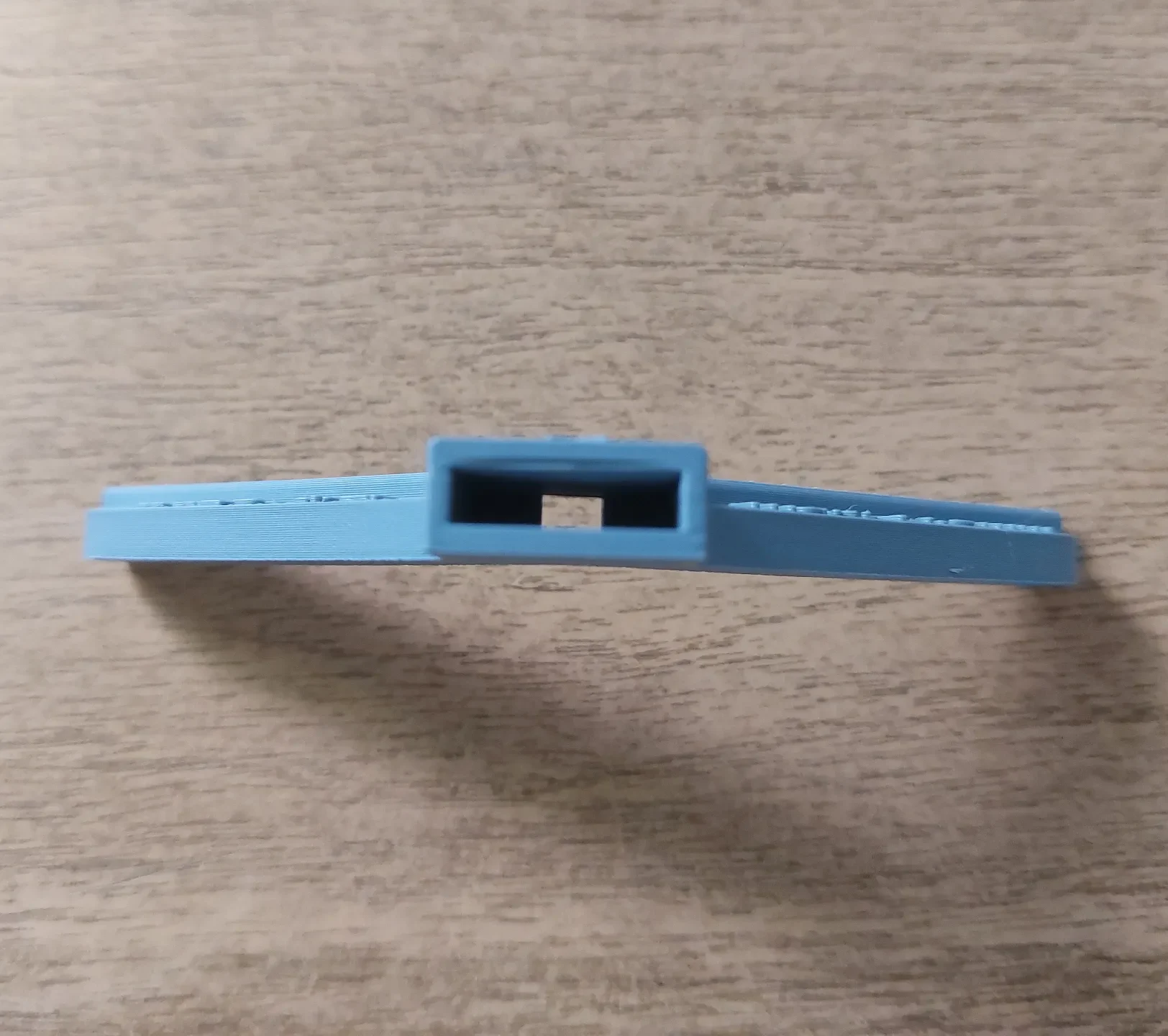

Предназначен для штангенциркуля диаметром 150 мм (6 дюймов) с плоским стержнем глубины. Перед печатью проверьте ширину штангенциркуля, так как прорезь плотно прилегает и другие бренды могут отличаются.
