Зажим для рук SuperMod (REV3)

Добро пожаловать!

Добро пожаловать в третью версию моих универсальных помощников своими руками! Эти модели были полностью переработаны для повышения гибкости, меньшего количества креплений и расширенной функциональности. Он несовместим с предыдущими версиями, но предлагает более оптимизированный интерфейс.

Актуальный список дизайнов SuperMod можно найти здесь: https://www.printables.com/@FlyingGyrscope/collections/2284604.

Ключевые особенности версии 3
Меньше креплений
Модульная конструкция: каждый зажим скользит по основанию.
Печатные пружины или пружины ручки
Два совершенно новых зажима
Улучшена организация файлов (на этот раз по-настоящему!)
Готовые к Gridfinity базы
Настройка с помощью файлов шагов
Без поддержек — предназначен для печати FDM.
TLDR

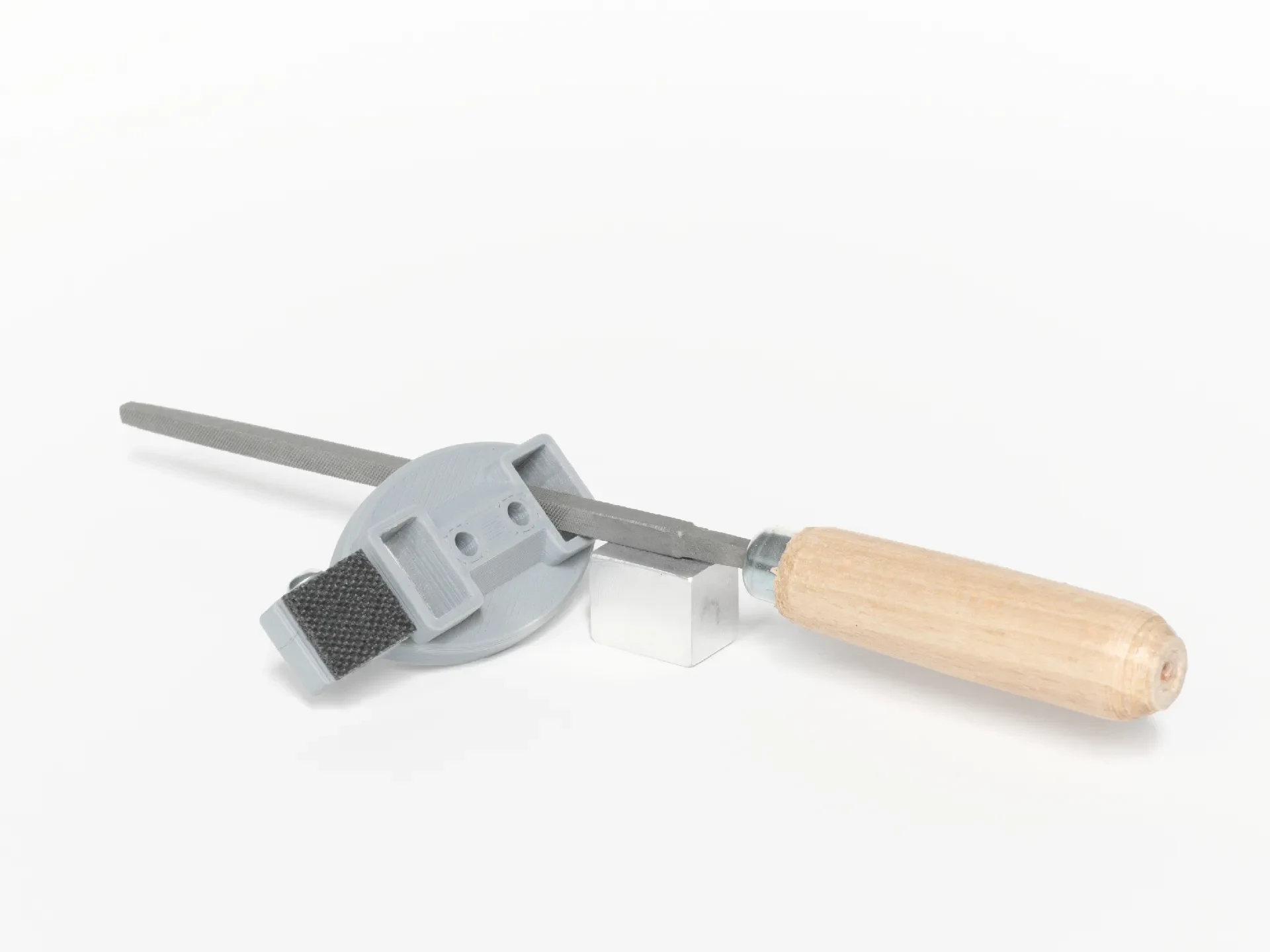

(1) Выберите основу, (2) распечатайте файл 3mf для конкретного зажима, затем (3) используйте файл, чтобы сгладить неровности на движущихся деталях. Вы можете напечатать только один зажим или несколько вариантов каждого из них. Зажимы содержат все необходимые печатные детали в файле 3mf.

Сортировка деталей

Выбор базы прост. Размеры варьируются от 80 до 240 мм. Файл 3mf включает в себя простую основу и одну с отверстиями на задней стороне для аксессуаров. Все Gridfinity-совместимые базы (42-252 мм) объединены в один 3mf. Просто выберите размер и игнорируйте остальное.

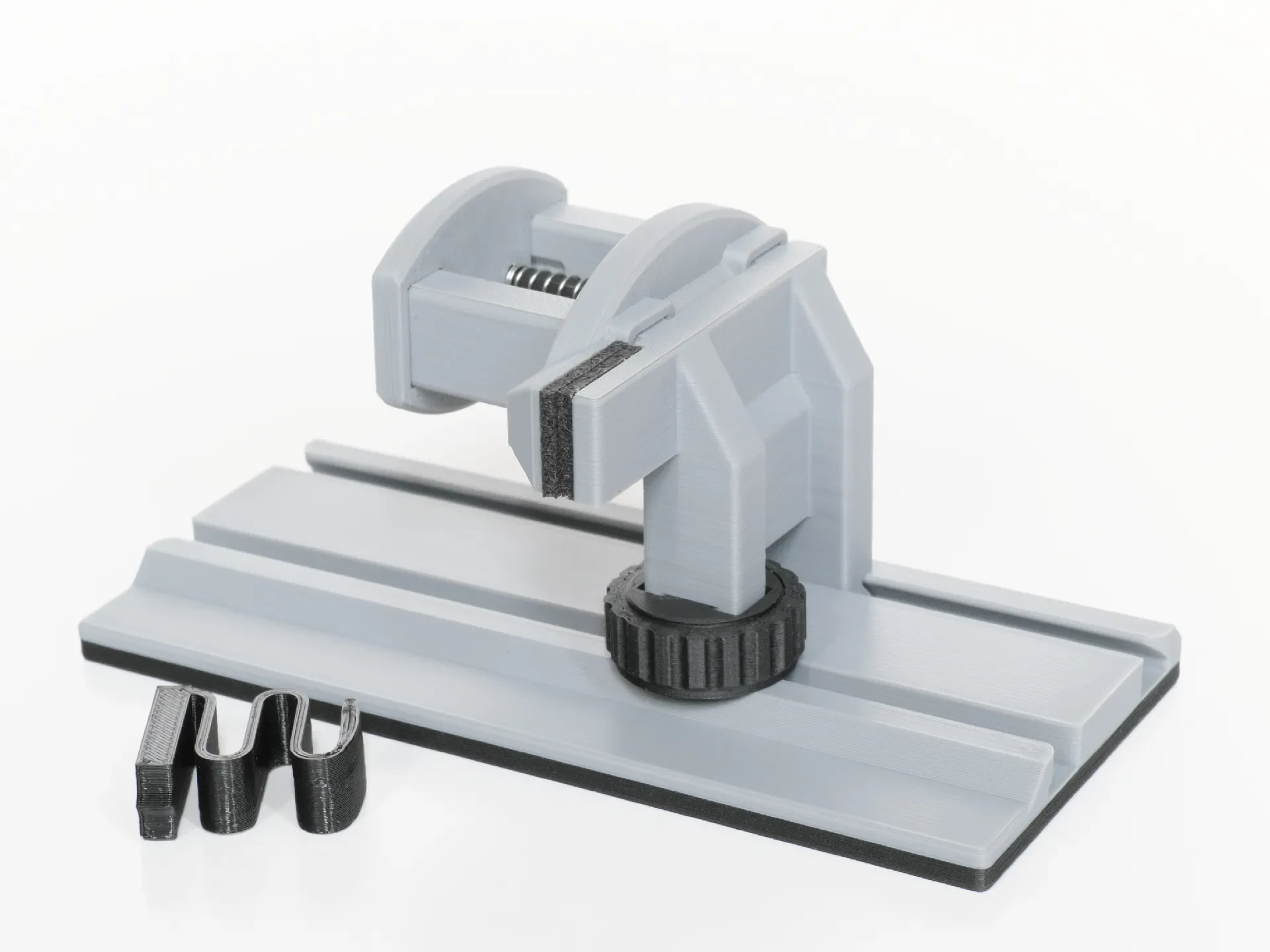

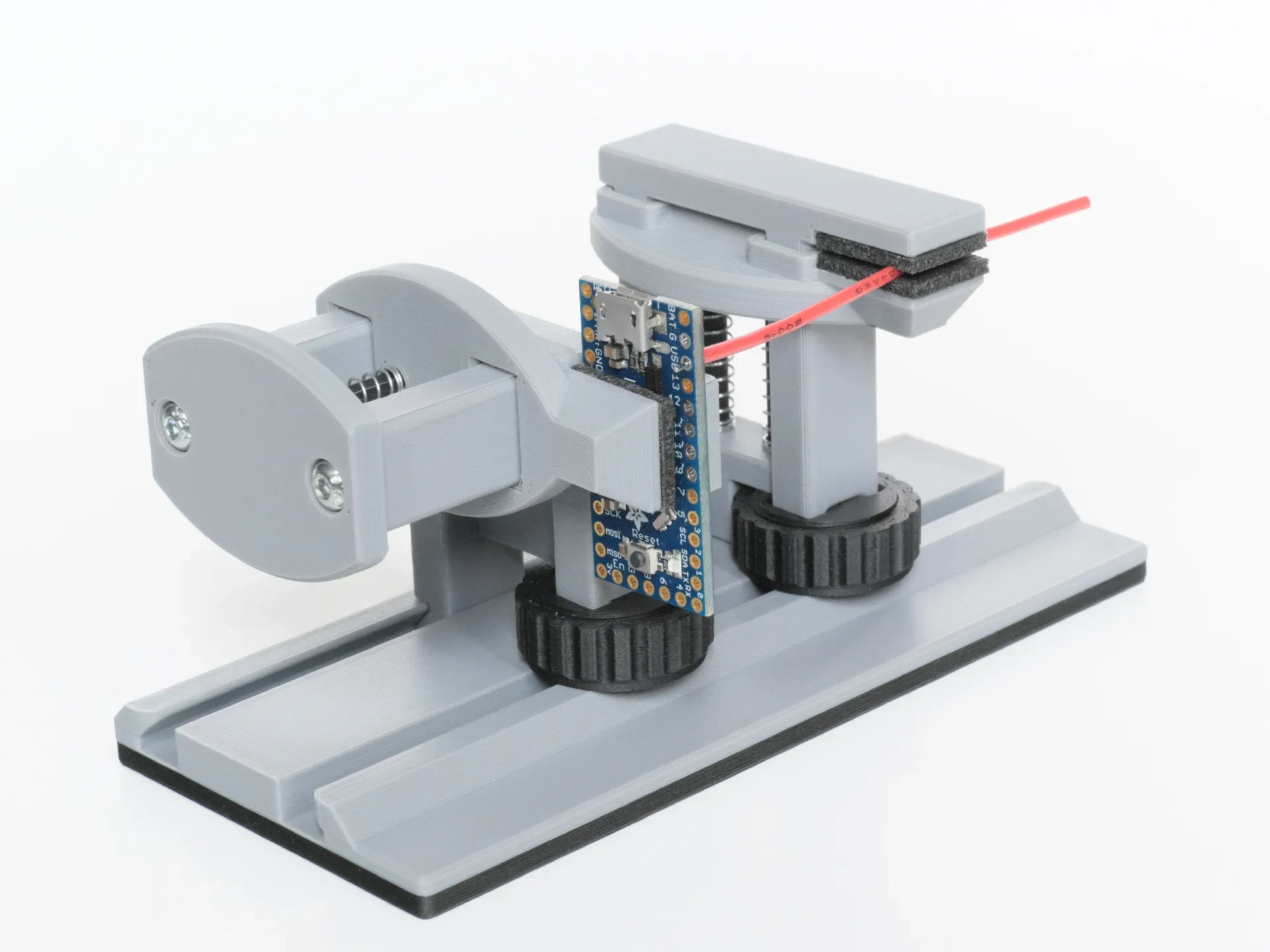

Параллельные зажимы бывают вертикальными и горизо��тальными, и в каждом из них используется печатная пружина или пружина-ручка. Вы можете отразить горизонтальную зажимную башню в слайсере, чтобы она скользила в противоположном направлении. Внутри 3mf вы найдете четыре варианта зажимных захватов. Выберите свой любимый стиль и распечатайте две копии: одну для башни и одну для скользящего зажима.

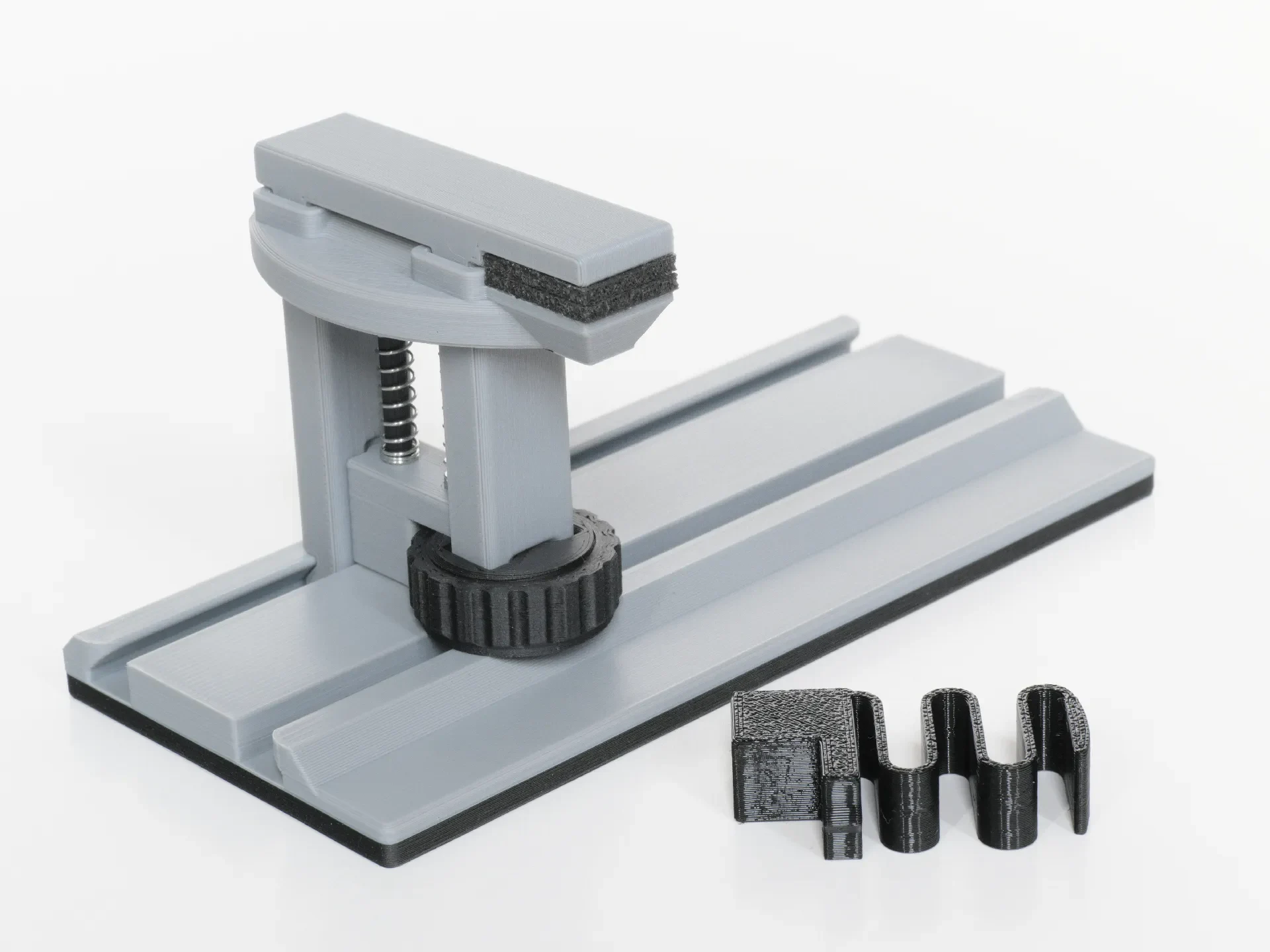

Параллельный зажим с поворотной губкой выделен в отдельный 3��ф. Прижимная поверхность урезана, чтобы освободить место для поворотного механизма, а размеры рукояток немного другого размера.

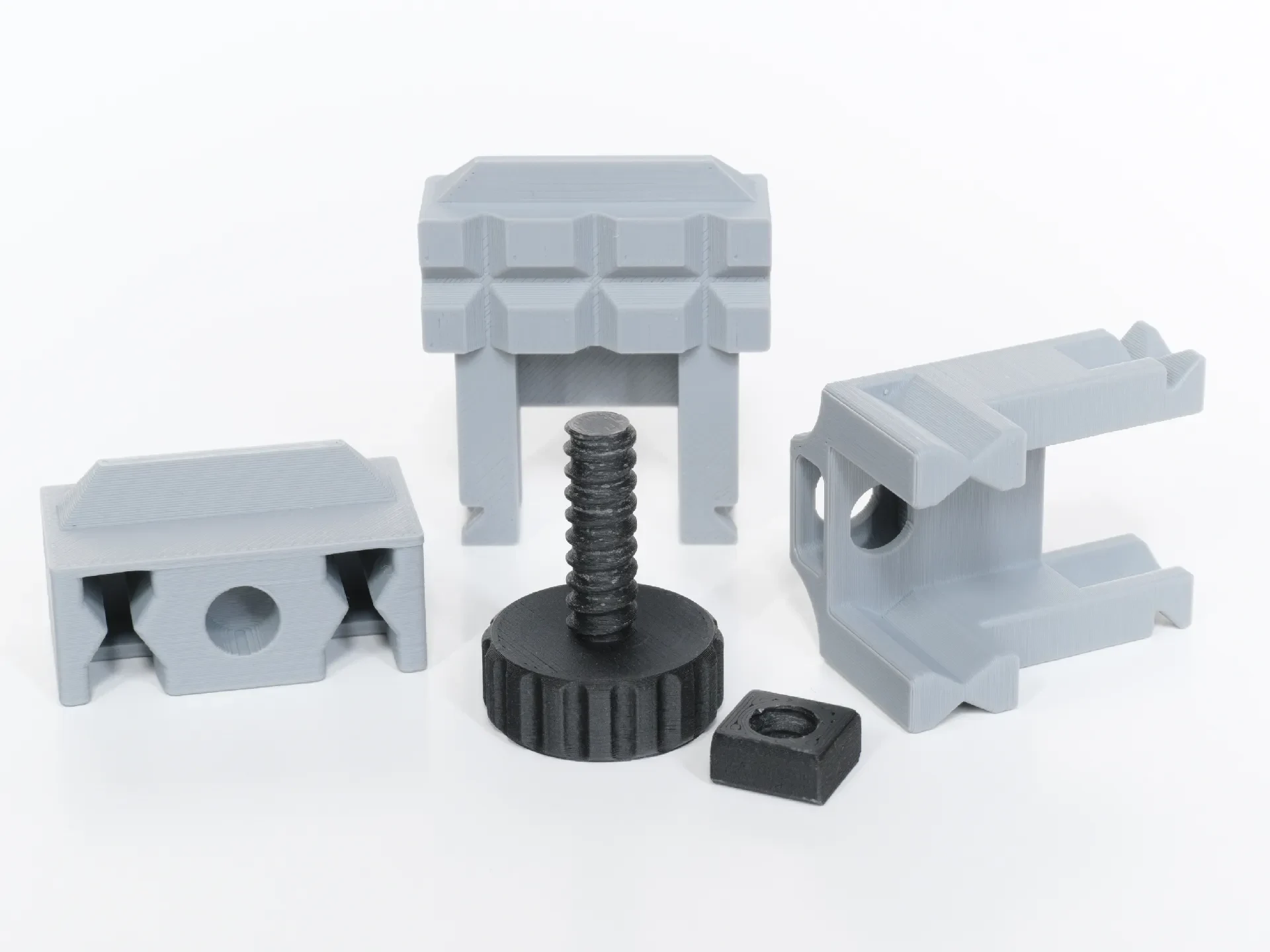

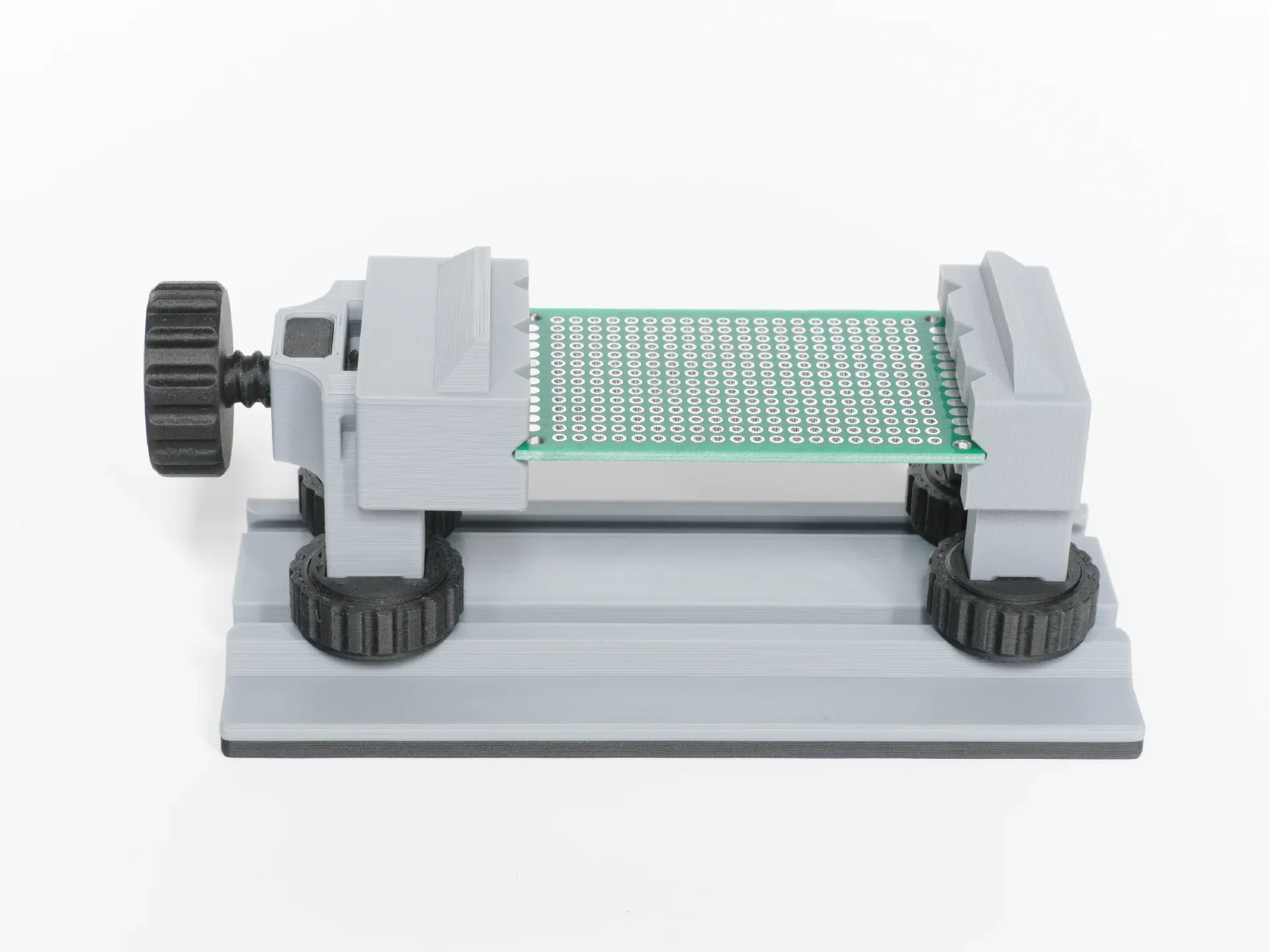

Файл для тисков содержит альтернативные схемы захвата для скользящей ручки и стационарной башни. Выберите свою любимую подходящую пару и игнорируйте остальные.

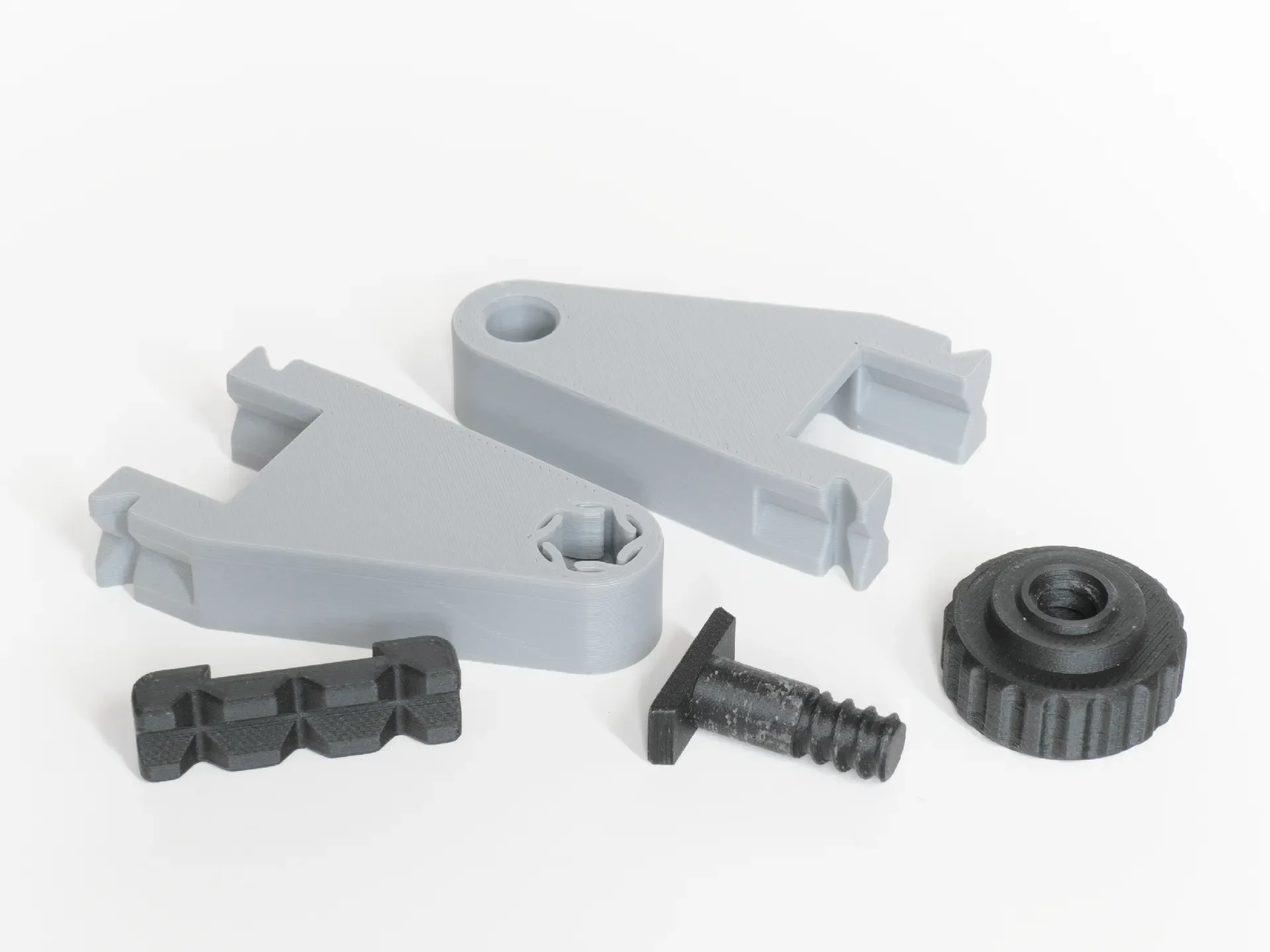

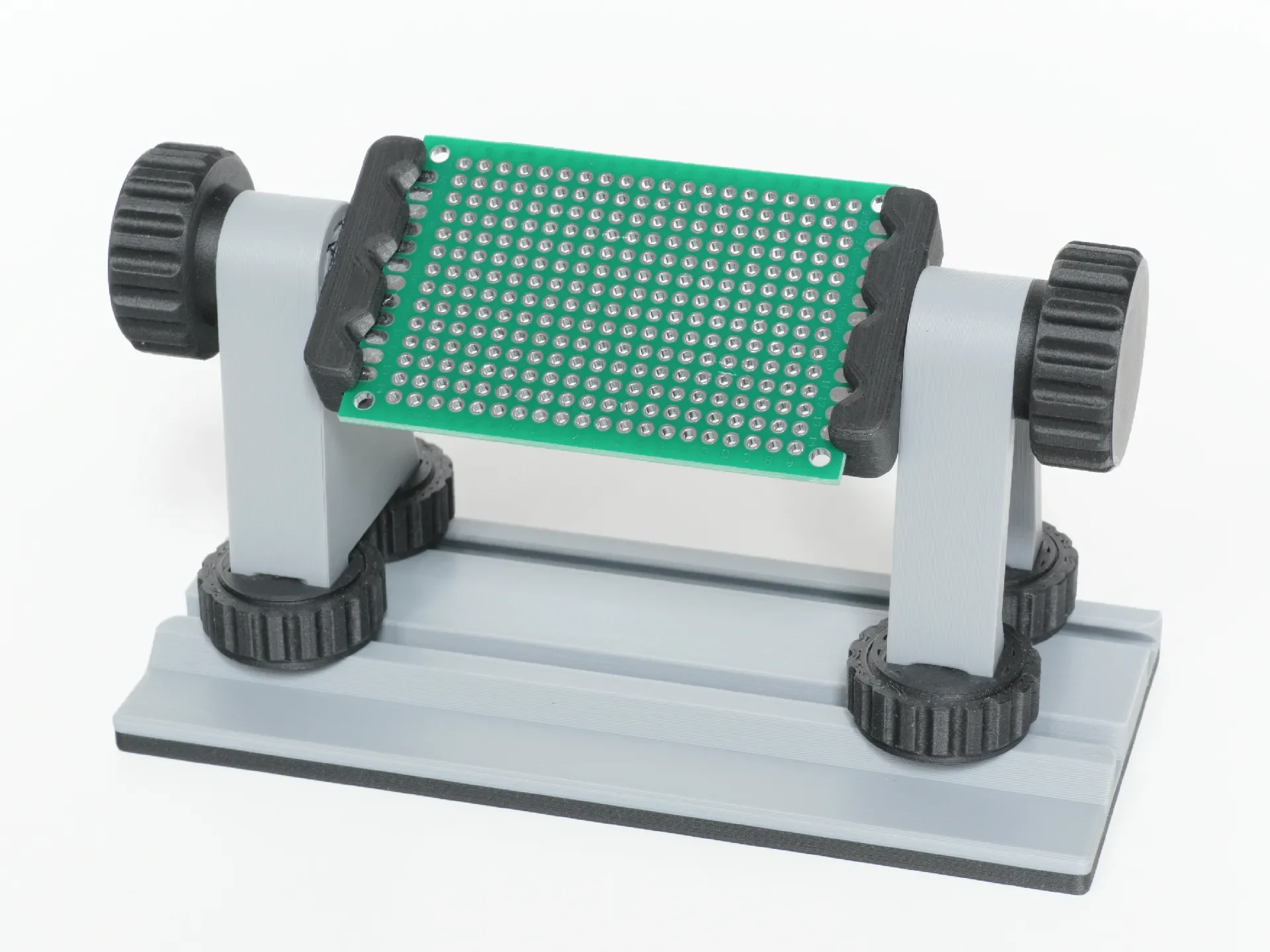

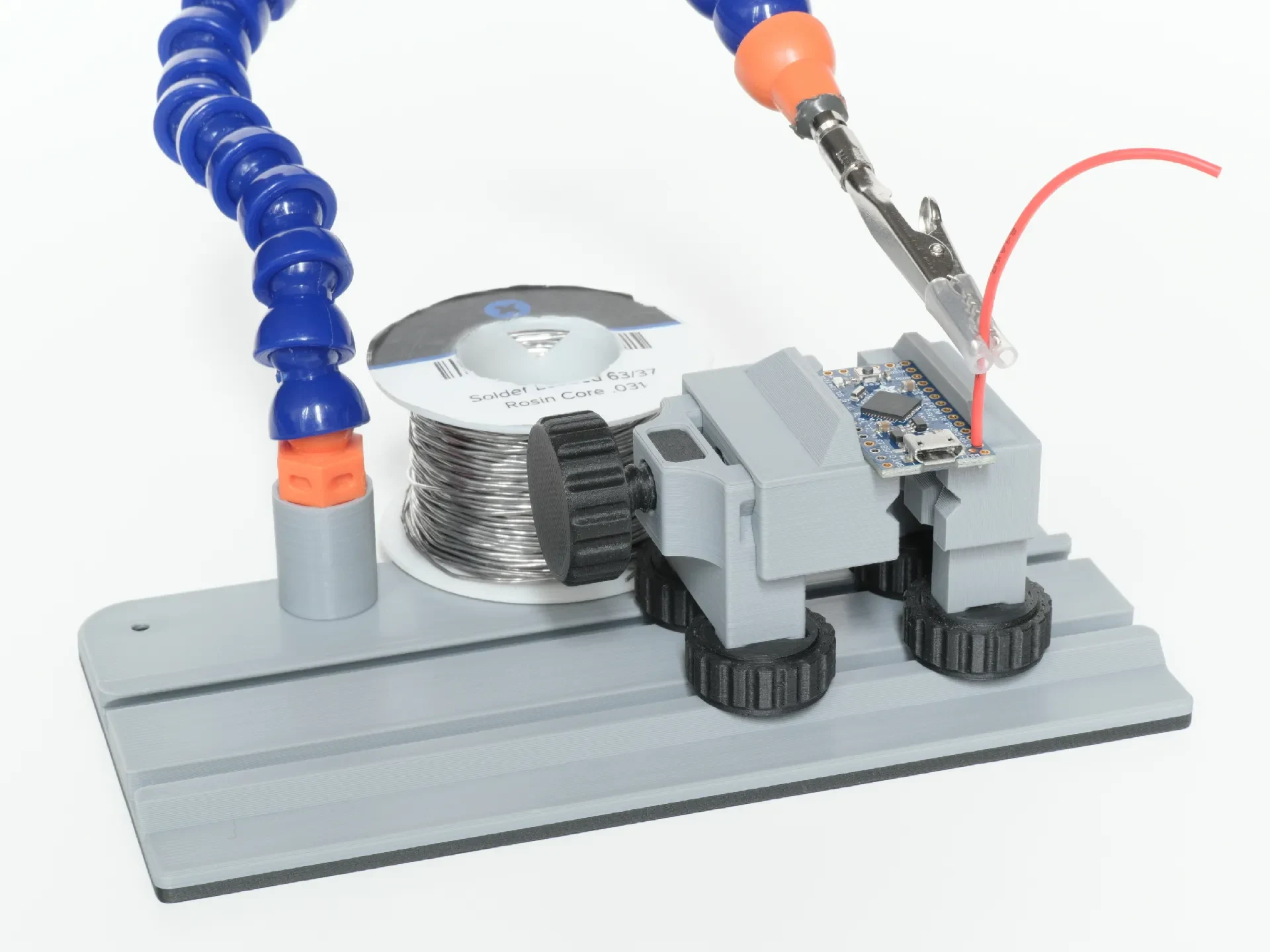

Держатель печатной платы поставляется в обычной и высокой версиях, каждый из которых имеет два варианта центрального вала. Стандартная версия имеет простое отверстие, и вал свободно вращается, когда ручка ослаблена. Версия с фрикционной рукояткой имеет небольшие пружинящие рычаги, которые удерживают вал на месте, когда ручка ослаблена. Используйте дополнительное давление для установки центрального вала в этой версии.

Пружины

Вы можете сделать пружины самост��ятельно из PETG, хотя также подойдут ABS и нейлон. Не используйте PLA для печатных пружин. Вы также можете перепрофилировать пружины от щелкающей ручки. Я разработал пружины длиной 25 мм (1 дюйм). Если у вас слишком короткие, используйте проставку. Масштабируйте размер Z, чтобы сделать прокладку любой высоты.

Печатные нитки

Я распечатал нитки по своему шаблону здесь: https://www.printables.com/model/989431-custom-threads-for-3d-printing-parametric.

Подправьте свои швы! Я успешно печатаю нитками слоями 0,2 мм (или меньше), косыми швами и случайными швами. Иногда может помочь сначала печать внешнего периметра.

Приклеивание и зажимные ручки

На место приклеиваются ручки для па��аллельных зажимов. Вы можете использовать ТПУ, чтобы сделать мягкие ручки. Если вы паяете с помощью зажимов, я рекомендую использовать высокотемпературные нити для захватов или добавить защитную каптоновую ленту.

Вы можете попробовать коммерческие продукты вместо плоских ручек на параллельных зажимах. Поищите ленту для захвата или противоскользящие накладки, которые используются для ковров, мебели, ручек инструментов… Я использовал этот рулон высокотемпературного силикона с клейкой основой: https://www.mcmaster.com/1411N201/.

Крепежи

Если вам нужен металлический крепеж, выберите винты M3 x 12 мм и № 4-40 x 0,5 дюйма. Для некоторых деталей могут подойти более короткие винты, но эти размеры гарантированно подойдут. Если для детали или зажима требуется крепеж, это будет указано в имени файла. Например, «Accessory_M3_HexNut» для сборки использует винт M3 и шестигранную гайку M3.

Если в имени файла указан тип крепежа, но не указана гайка или термоотверждаемая вставка, значит, винт ввинчен в пластик. Например, «Swivel_Sliding_Clamp_M3». Будьте осторожны, чтобы
