Держатель ленты SMD Быстрая печать (параметрическая)

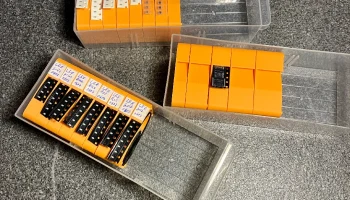

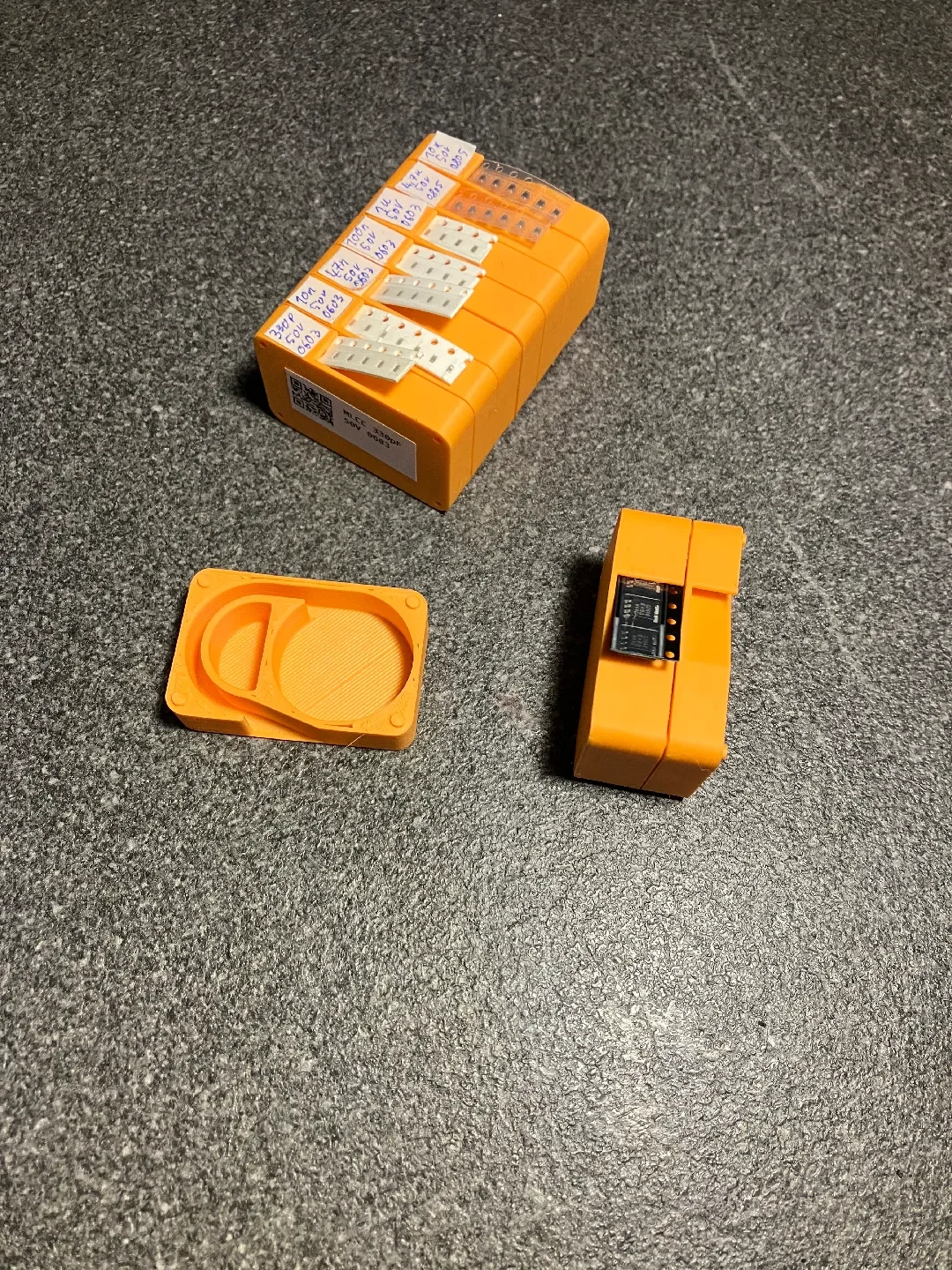

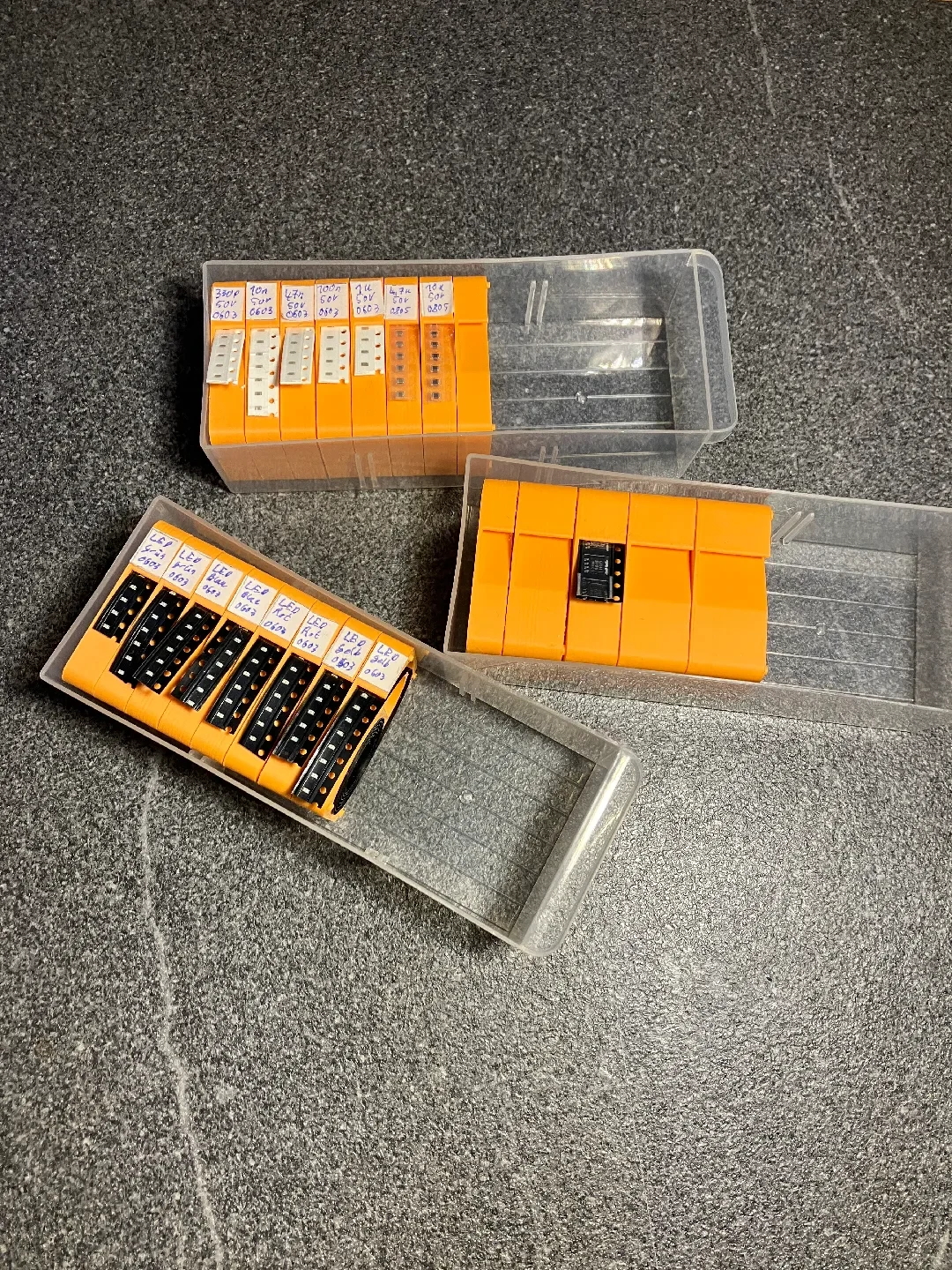

Упорядочите свои катушки с SMD-компонентами с помощью этой настраиваемой стойки для хранения. Этот держатель, разработанный специально для хранения в ящиках, удерживает до 100 компонентов на одном уровне и обеспечивает легкий доступ.
Включенный файл FreeCAD является параметрическим. Просто обновите значения в электронной таблице, чтобы они идеально соответствовали размерам вашего ящика:
Общая ширина
Общая ширина детали (возможно, потребуется корректировка диаметра внутреннего круга)
Общая высота
Общая высота детали (возможно, потребуется корректировка диаметра внутреннего круга)
Толщина задней пластины
Толщина задней пластины, обычно нет необходимости регулировать
Ширина ленты
Ширина ленты (общая ширина = задняя пластина + ширина ленты)
Диаметр внутреннего круга
Диаметр внутреннего круга. Это место, где хранится лента. Максимум: общая высота — толщина стены в 2 раза.
Толщина стены
Толщина большинства стен
Угловой радиус
Радиус большинства углов оставить без изменений
Запасная лента
Освободите ленту. Для небольших smd-компонентов подойдет толщина 3 мм.
Диаметр штифта
Диаметр штифта для центровки, регулируйте в соответствии с вашими допусками.
Диаметр отверстия для штифта
Диаметр отверстия для центровки регулируйте по своим допускам.
Примечание. Установочные штифты предназначены для удержания барабанов на прямой линии для облегчения просмотра, а не для обеспечения постоянной блокировки. соединение.
